Vers - Центроискатели, датчики инструмента

[verser]

Буквально на прошлой неделе последний раз отправлял комплект предохранителей (на этот раз в Екатеринбург). Народ реально благодарен за спасенные TS.
..при этом
https://www.youtube.com/watch?v=M3Pk7X0_U1s

[verser]

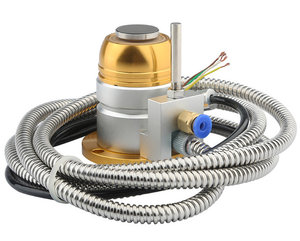

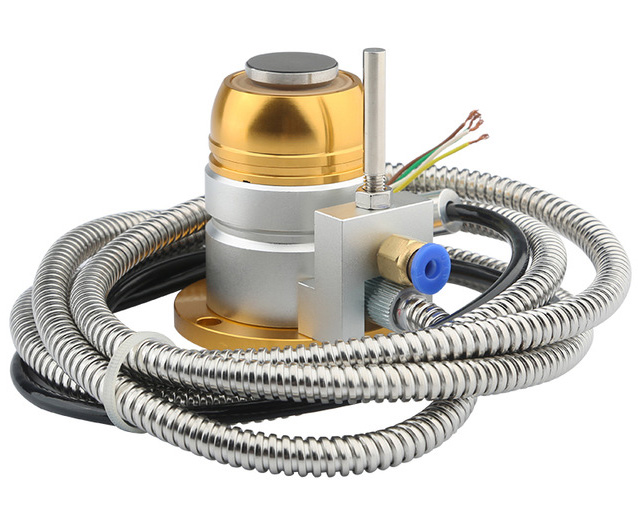

Поступил вопрос про датчик инструмента с ali

Ответ.
При примерно сопоставимой цене(c учетом доставки) в сравнении c Vers TS:
Минусы: точность на порядок хуже, нет измерения диаметра, не предусмотрена юстировка измерительной площадки, конструкция без ломкого предохранителя.
Плюсы: внешний вид неплохой, есть сдув стружки, кабель в металлорукаве.

[frezeryga]

Предохранитель китацу ненужен поскольку его фиг сломаеш там таблетка просто упрется в корпус. Узнать бы как внутри устроен и реальную точность.

[verser]

Может кто фото внутренностей(контактов) выложит?

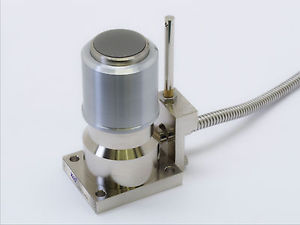

Ещё для сравнения - японский toolsetter с повторяемостью 1 микрон и влагозащитой IP67.


[Serg]

Может кто фото внутренностей(контактов) выложит?

Там два уровня срабатывания, обрати внимание - там 4 провода в кабеле. Первый уровень - собственно датчк, второй уровень - E-STOP. Оба работают на размыкание.
Тот, что был у меня сотку гарантированно обеспечивал. Подвижный "механизм" - стальной полированный стержень движется в бронзовой втулке.

[nik1]

Предохранитель китацу ненужен поскольку его фиг сломаеш там таблетка просто упрется в корпус. Узнать бы как внутри устроен и реальную точность.

это смотря какой фрезой и на какой скорости заехать
Ну либо мерить на очень малой скорости
у меня на датчике один контакт , работает на замер и на естоп
если быстрый подход на подаче 2 м/мин , то естоп успевает тормознуть в случае ошибки, это еще зависит от хода датчика
пыс, фотки контакта выкладывал Сергей Саныч

[frezeryga]

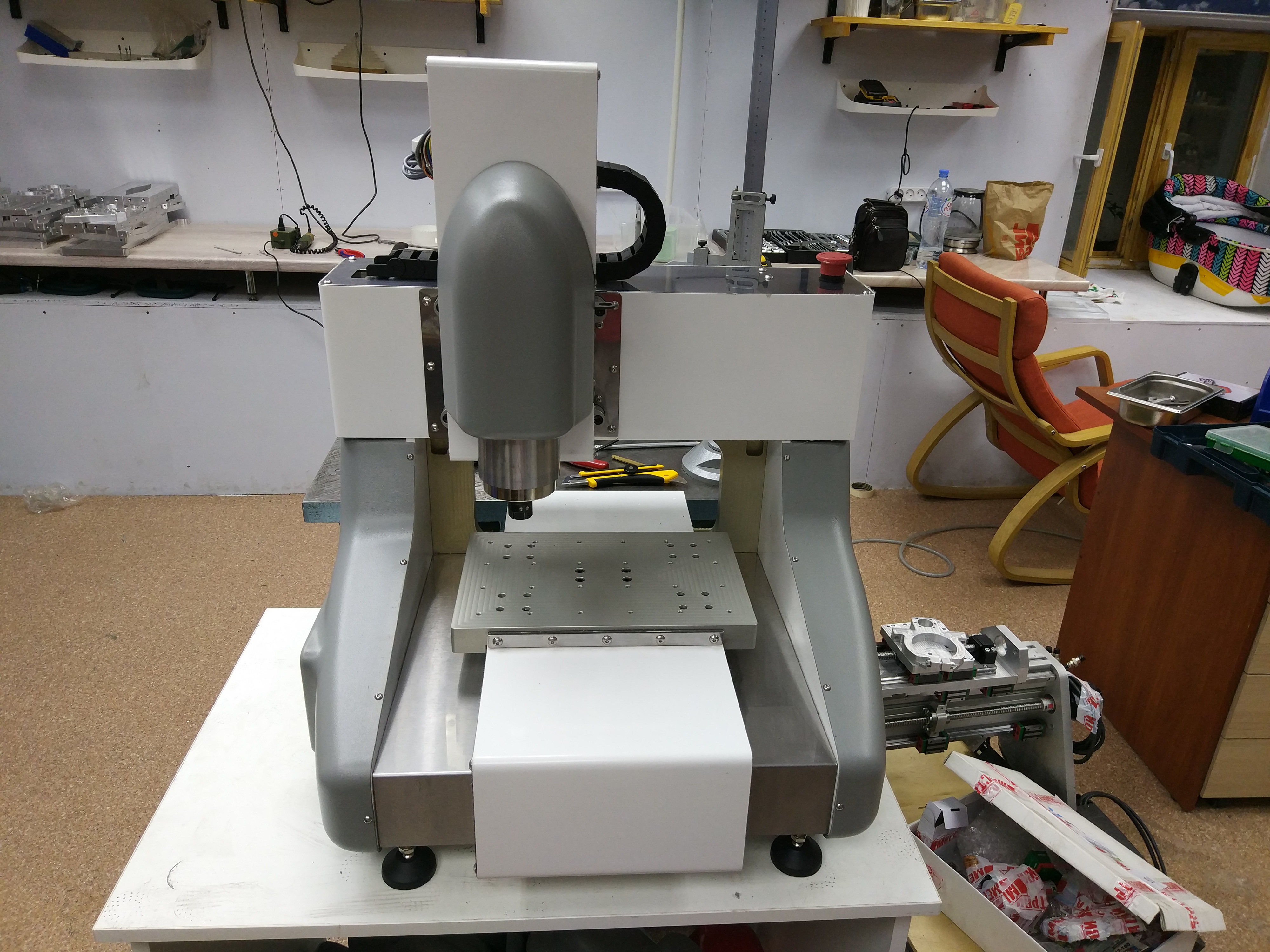

Ну свернуть можно что угодно от этого нет 100% спасения ведь заехать можно и в корпус датчика и разворотить его к чертям. Мне нужен вариант для станков как на фото. Устанавливать рядом со столом. Вертикальная конструкция брлее компактная и кондовая меньше вероятность сломать при уборке станка.

[nik1]

Ну так в чем вопрос, поставь что нравится и все дела
рано или поздно проткнешь насквозь прямой датчик

[verser]

Мне нужен вариант для станков как на фото. Устанавливать рядом со столом.

Да, есть над чем подумать .

Будут мысли - сообщу.

[frezeryga]

Ну и как всегда мне хочется найти вариант простой,надежный,красивый на вид. Вобщем обладающий нудными для коммерческого применения качествами.

[Udjin]

По мне, так с магнитным основанием, как у кронштейнов индикаторных, - "то что доктор прописал" ..

[frezeryga]

Станок из цветняка и не магнитится.

[nik1]

Приклей пластинку из железа
я себе приклеил на ребро зетки, что бы крепить индикатор

[MGG]

А когда уже всю плюшки запиленые мачеводам, перейдут на линукс? Надоело кубики резать, чтоб реальный размеры фрезы узнать

[verser]

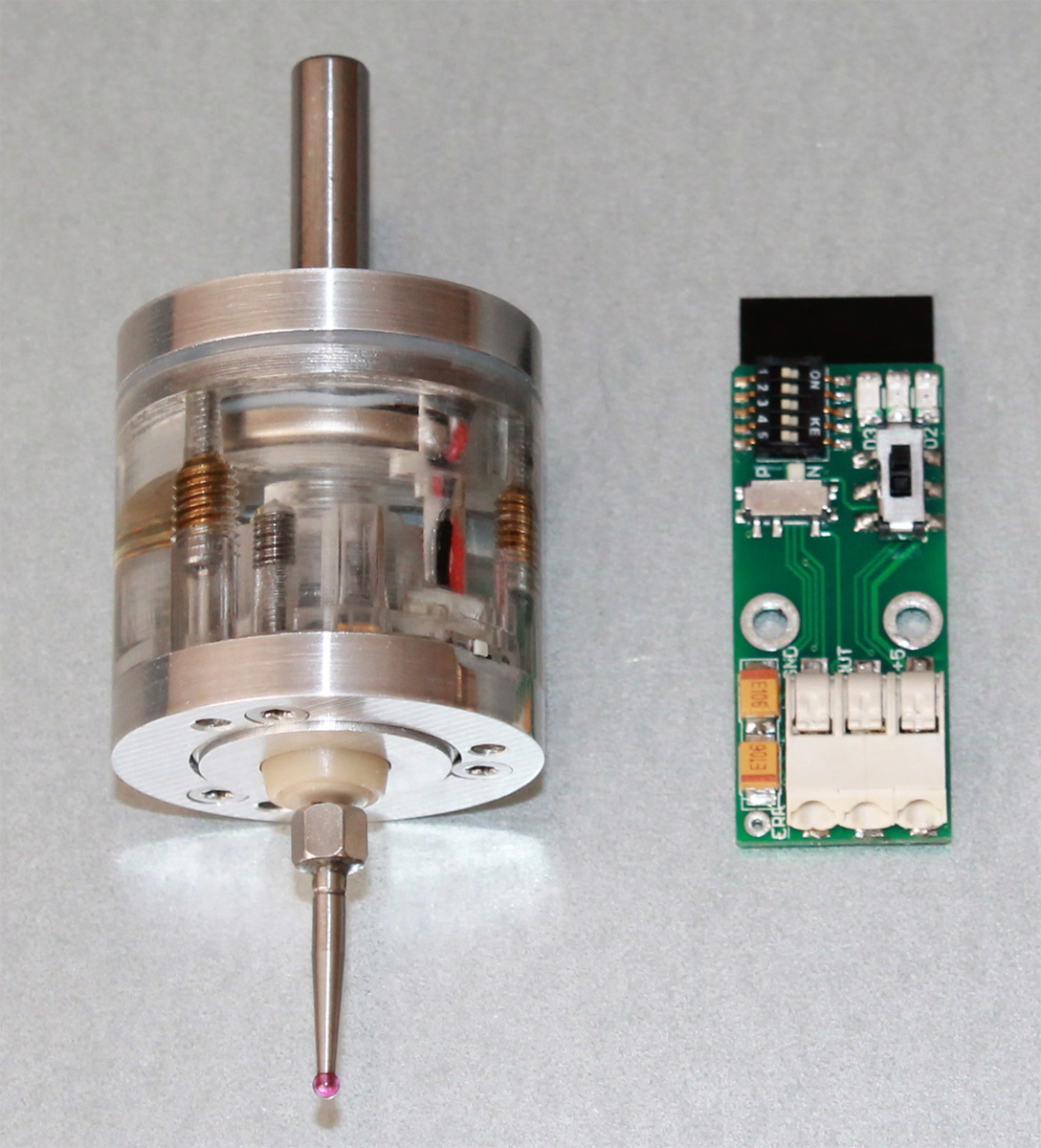

Свежие фото-видео беспроводного центроискателя Vers WL

https://youtu.be/2DVWUdtZH1s

[verser]

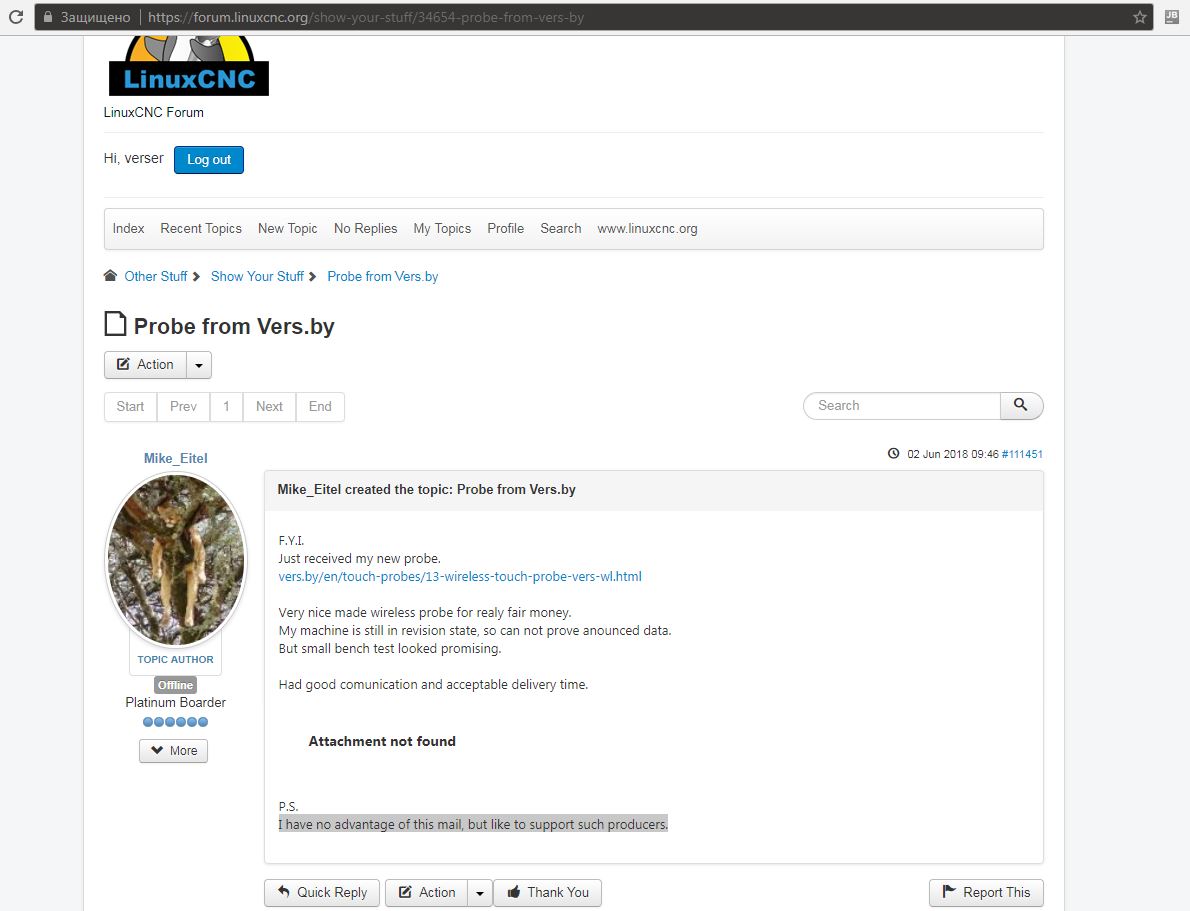

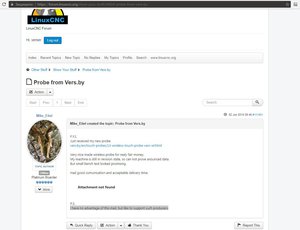

На linuxcnc.org открыли тему Probe from Vers.by

[verser]

Обновления.

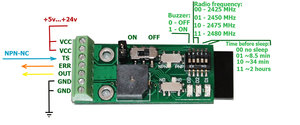

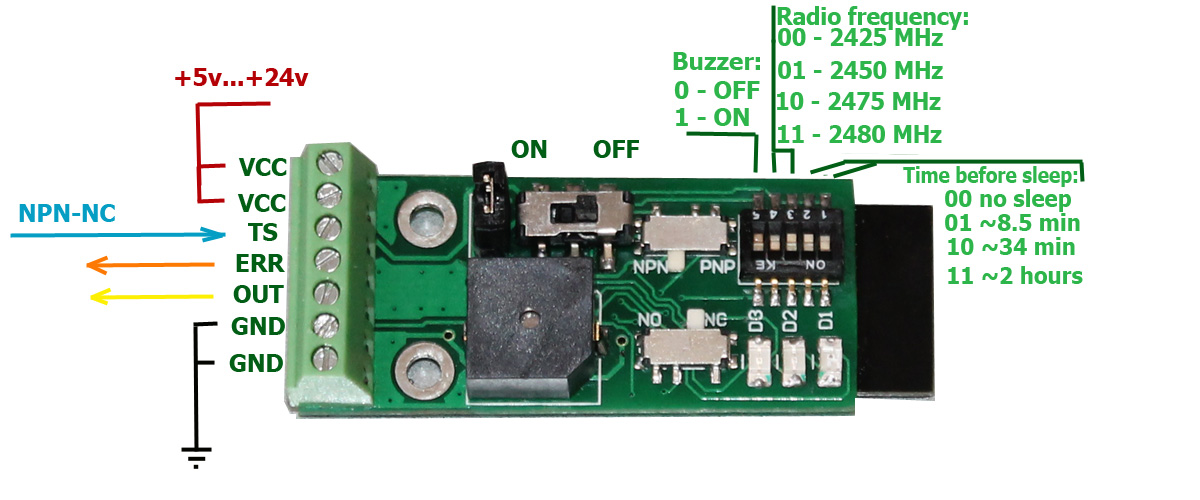

►Беспроводной центроискатель Vers WL v4:
- теперь допускается более широкий диапазон источников питания премника +5в...+24в (центроискатель по-прежнему на cr2032 +3в),
- обновлено программное обеспечение, особенно в части режимов сна.
- добавлен вход для tool setter, выходы центроискателя и tool setter аппаратно смикшированы в один OUT, можно любой из датчиков отключать не мешая другому (например уходить в сон беспроводному центроискателю, при этом tool setter продолжает работать),
- добавлен звуковой сигнал сработки центроискателя,
- масса мелких обновлений

►Проводные Vers TS v1.6 и Vers PR v4.4
- теперь допускается более широкий диапазон источников питания +5в...+24в,
- подняли общий уровень качества(касается и WL): улучшен техпроцесс, добились существенного улучшения общей соосности конструкции, ужесточили хаб, более четко забазировали стилус и др.

В этом месяце ещё будут новости

[verser]

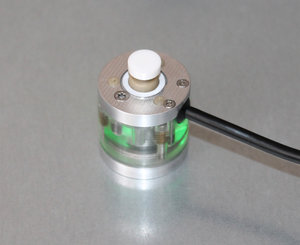

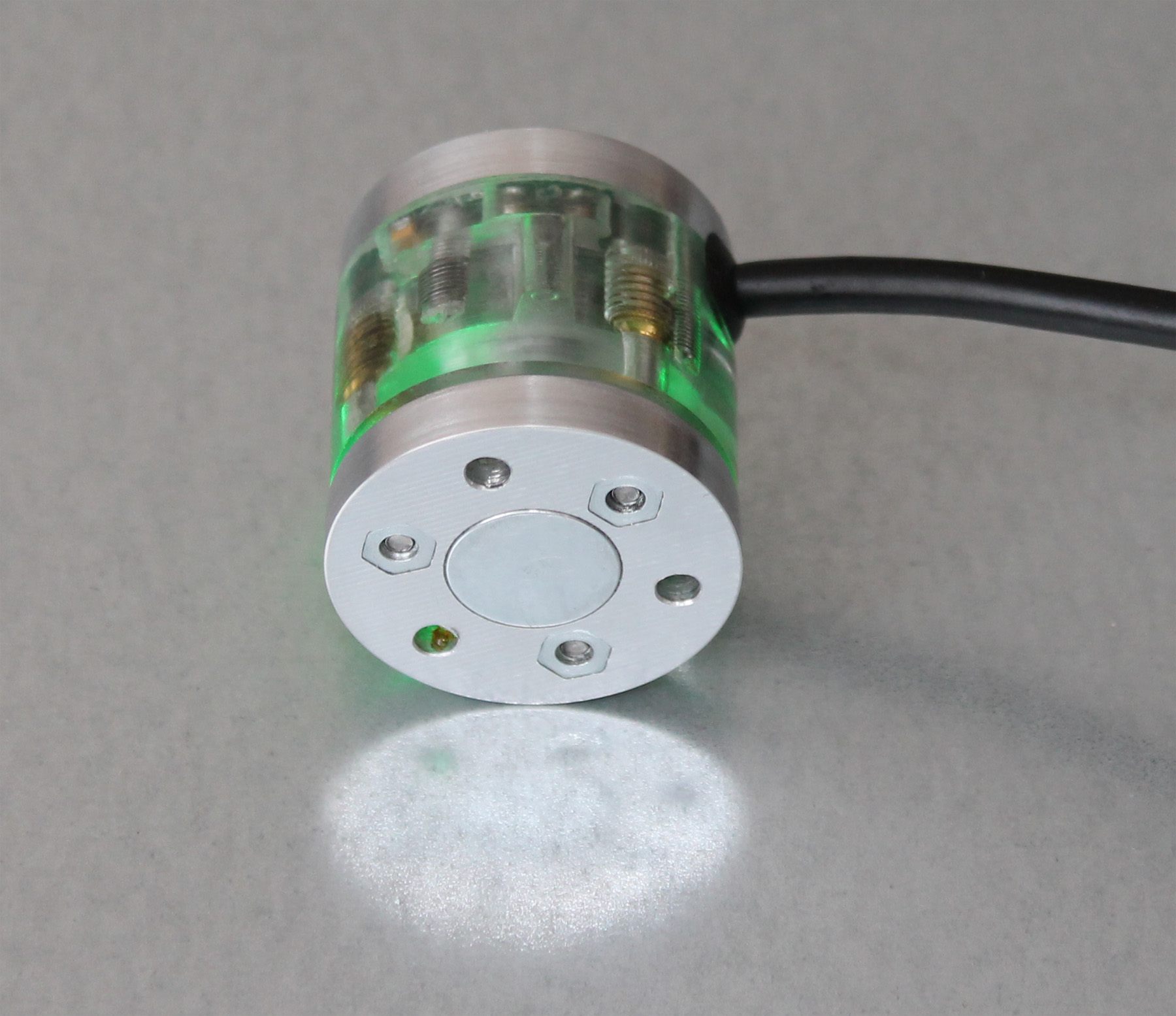

► Новый прибор Vers TSm - компактный датчик длины и диаметра инструмента (исполнение mini, с магнитом в основании)

Характеристики: (для просмотра содержимого нажмите на ссылку)

Однонаправленная повторяемость < 0.003 mm
Напряжение питания +5v...+24v
Пылезащита Да
Защита от брызг Да
Возможность юстировки Да
Направления поиска ±X, ±Y, -Z
Потребление тока <5mA
Допустимое отклонение измерительной площадки в направлениях XYZ ±3mm
Усилие на размыкание датчика min 0.5Н max 2Н
Диаметр и длина корпуса D=28.6mm, L=28.6mm
Диаметр и высота керамической площадки D=10mm, h=2.5mm

https://youtu.be/Yi3aRSPRImY

[Udjin]

С магнитным контактом линка будут в серии?

[frezeryga]

а как крепить без магнита?
