Vers - Центроискатели, датчики инструмента

[nik1]

Это правильная тема

[Rionet]

Подозреваю, что для крепления концевиков не существует понятия "стандарт"

Я бы выбрал вариант с наружной резьбой и хвостом сзади, т.е. датчик устанавливается в резьбовое отверстие и провод выходит сзади. (как у индуктивных)

По TS - не нашел данных по устойчивости к прямому попаданию СОЖ.

[verser]

По TS - не нашел данных по устойчивости к прямому попаданию СОЖ.

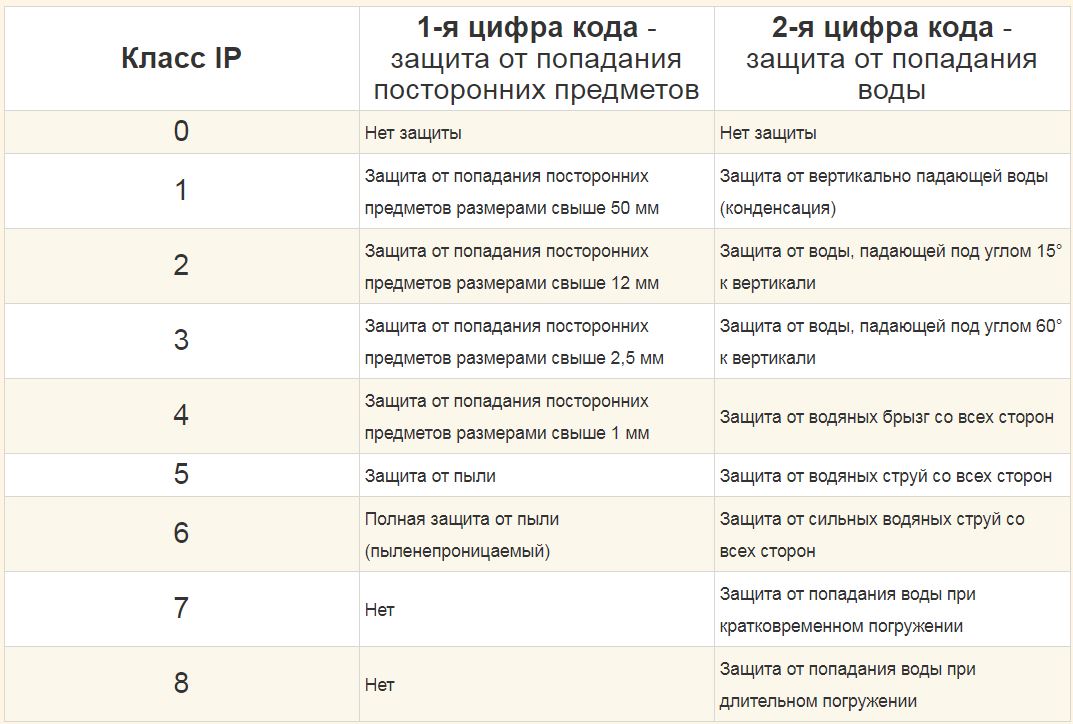

Эволюция приборов в направлении IP67 идет от обновления к обновлению. Текущее состояние защиты для всех Vers я бы охарактеризовал как IP50-IP51, на первое полугодие 2018г. планирую добиться IP64, возможно, через год - IP67.

[verser]

Начинаю добавлять в FAQ схемы подключения приборов Vers к разным популярным (и набирающим популярность ) контроллерам. Начну с...
FAQ:

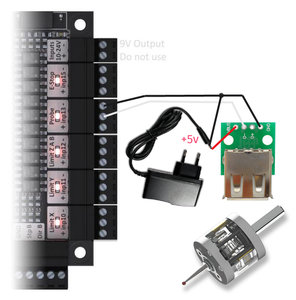

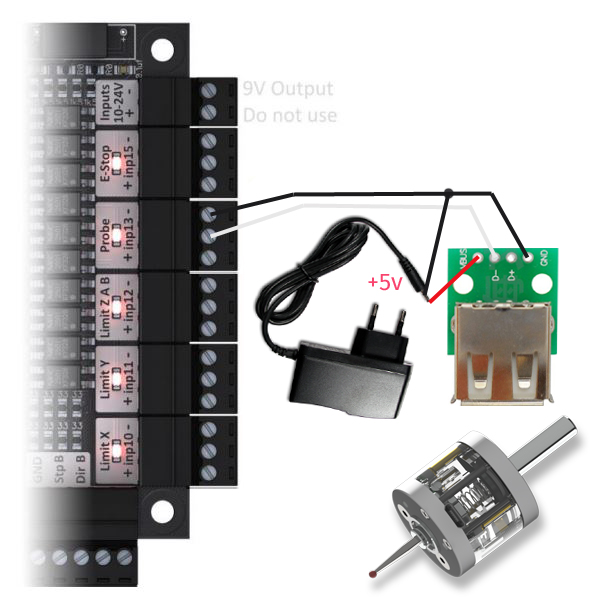

Подключение к Stepmaster (для просмотра содержимого нажмите на ссылку)

Цвета проводов на схеме совпадают с цветами проводов внутри комплектных кабелей.
Подробнее по другим приборам Vers см. FAQ в первом посте этой темы.

[frezeryga]

Белый провод на белом фоне плохо видно.

[verser]

Он внутри стандартного usb дата-кабеля и есть белый, перенес по привычке

[frezeryga]

Ну тут же не USB можно любой ставить.

[wally]

Начинаю добавлять в FAQ схемы подключения приборов Vers к разным популярным (и набирающим популярность ) контроллерам. Начну с...
FAQ:
Подключение к Stepmaster (для просмотра содержимого нажмите на ссылку)

http://www.cnc-club.ru/forum/viewtopic. ... &start=480
486 пост
Никак не могу подключить. изначально датчик нормально замкнутый и при запуске скрипта все оси начинают двигаться одновременно (по такому же принципу работает датчик коррекции длинны инструмента), т.е. как я понимаю если при замкнутых контактах на выходе он будет нормально разомкнутый и при размыкании контактов он становится нормально замкнутый все должно работать . если я размыкаю контакты запускаю скрипт и замыкаю их то все работает нормально. Чё ни так то я делаю. Прошу не пинать если что то намудрил.

[verser]

Может, просто в mach3 поменять галочку Active low (для linuxcnc parport.0.pin-13-in-not) для этого входа?

[wally]

перепробовал уже многое, перелопатил настройки mach3, пробовал изменять схему ставил транзистор другого типа, перечитал кучу форумов, искал схемы для инвертирования самое подходящее что нашел http://www.chipmaker.ru/topic/118014/ пост №9 но ещё не пробовал. Я так понял что выход изначально должен быть разомкнут т.е. по аналогии с концевиками если к нему поднести металл (заставить сработать) и заставить mach выполнить какие либо действия, ничего не получится так как будет висеть сигнал о срабатывании концевика.

[Сергей Саныч]

Вопрос по Vers WL: Допускается ли питание центроискателя от напряжения 3,6 - 4,2В? Другими словами, можно ли вместо батарейки CR2032 поставить аналогичный по типоразмеру Li-ion аккумулятор?

[verser]

Можно до 3,6 в включительно (абсолютный допустимый максимум 3.9в).
Интересная идея, надо попробовать, с LIR2032 беспроводной WL в теории должен работать.

[verser]

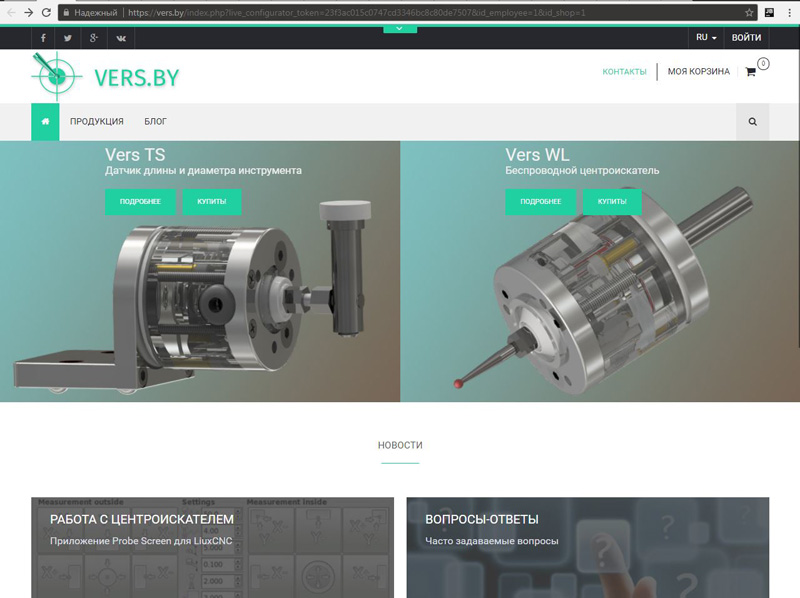

Старт сайта vers.by

В декабре появится возможность безопасно оплачивать центроискатели с карт Visa и Mastercard.

[Chili]

В описании на беспроводной центроискатель написано - что реакция приемника на обрыв связи менее о.33 секунды. За это время много чего интересного может произойти,просветите по данному вопросу.Может какой- то протокол безопасности действует....на сайте про это нет инфы.

[verser]

Хороший вопрос .

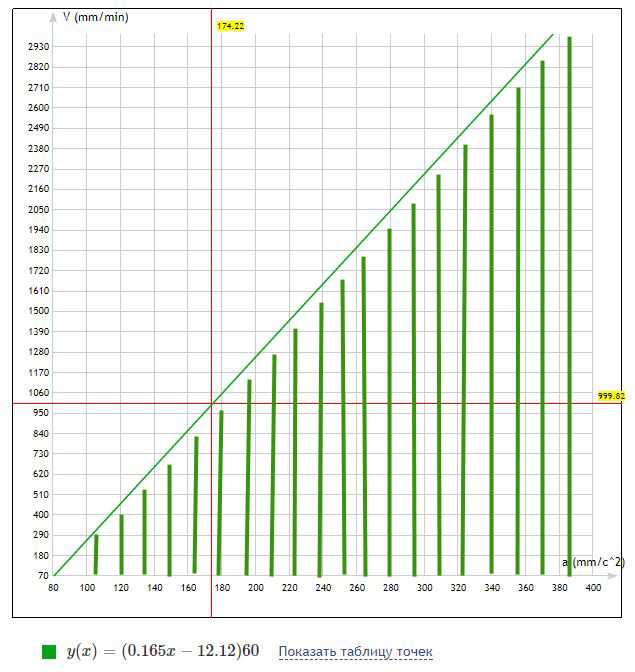

Радиоканал в Vers WL имитирует непрерывное соединение для обеспечения надежного нормально-замкнутого контура. Обрыв радиосвязи идентичен обрыву провода, с той лишь разницей, что на стороне приемника (который на lpt порту) реакция наступит с задержкой от 0 до 0.33 сек. Это продуманный компромисс для экономии батарейки cr2032 в Vers WL. Расчеты ниже показывают безопасную зависимость между скоростью и ускорением станка во время поиска центроискателем. На графике безопасные сочетания скорости-ускорения на зеленой штриховке.

Как видим, допустимые режимы вполне удобоваримы.

Формула выведена из начальных условий:
S = 4мм дистанция допустимого торможения WL (допустимое отклонение стилуса)
t = 0.33c максимальное время задержки обнаружения обрыва связи
V - скорость поиска в мм/мин, ось Y на графике
a - ускорение, заданное в настройках станка, в мм/c^2, ось X на графике
S=V*t + a*(t^2)/2

[frezeryga]

плохо что кругом рендеры а не фотки реальных изделий.

[FLUKE]

На сайте есть конвертер валюты. Как в нём перевести 207.00 BYN в рубли? Ну, или доллары.

[Сергей Саныч]

(абсолютный допустимый максимум 3.9в)

Понял, без переделки не получится. Полностью заряженный выдает 4,2 В. Придется хотя бы последовательный диод поставить.

[Сергей Саныч]

Есть, кстати, идея насчет экономии батарейки Vers WL у забывчивых пользователей. Во включенном состоянии, но при отсутствии связи (станок выключили, а центроискатель - забыли) он периодически и бесконечно выдает запросы на соединение, на что бесполезно расходуется батарейка. Есть предложение, чтобы после 15-20 минут безуспешных попыток ЦИ прекращал их и уходил в глубокий сон. Из которого его можно было бы вывести только "передергиванием" выключателя.

[verser]

Полностью заряженный выдает 4,2 В.

Да уж, многовато. Жалко тратить энергию на понижение, надо будет попробовать разных производителей, может чей-то впишется в 3.9в.

Есть предложение, чтобы после 15-20 минут безуспешных попыток ЦИ прекращал их и уходил в глубокий сон. Из которого его можно было бы вывести только "передергиванием" выключателя.

Это можно

На сайте есть конвертер валюты. Как в нём перевести 207.00 BYN в рубли? Ну, или доллары.

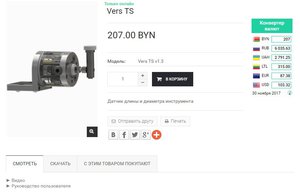

Если перейти на страничку с изделием (например, Vers TS ), там конвертер валют будет уже заполнен

Ещё можно просто в любое поле конвертера ввести нужное число, и все остальные поля автоматически пересчитаются.

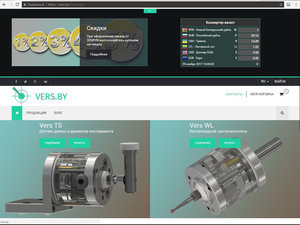

Ещё интерактивный конвертер валют можно вытащить сверху, находясь на любой страничке сайта

К сожалению законы Беларуси разрешают ставить цены только в BYN.
