"Чтобы не создавать отдельную тему ради одного вопроса"

[Umnik]

Hanter, спасибо, буду разбираться...

[gaursa]

Всем добрый вечер! Еще вопрос по рисовалке. Электронная часть ARDUINO - GBRL, cnc shield v3, программа для управления - UniversalGcodeSender.
Возможно ли при установке двух инструментов организовать автоматическую смену инструмента(карандашей). Допустим, что точка контакта грифелей с полотном у них совпадает, приводы от разных микросерв.
Как я это вижу: работает первый карандаш, прочертил основные линии, G-код поднимает первый карандаш, опускает второй(какую команды для этого можно использовать?) и дорисовывает тонкие линии .
Мысли как это реализовать: команды М3 и М5 поднимают и опускают карандаш, но так как участвуют две сервы, значит в arduino cnc shield v3 нужно подключить две сервы (возможно ли это?) и прописать g-код последовательно, первая часть под основные линии и вторая - тонкие.
Может быть совсем не туда иду. Понимаю что проще сделать ручную смену инструмента. Но хочется больше автоматизации.
Спасибо!

[Umnik]

В общем, чтобы не оставлять вопрос открытым, докладываю.
Снял суппорт, проверил каналы - все ок, продуваются, трубка в фартуке целая, продувается.
Снял таки насос фартука, пара ударчиков через деревяшку и он выпал сам.
Трубка непосредственно к насосу не подцепляется, в фартуке стоит ответная часть насоса, которая сообщается с насосом через отверстия в корпусе фартука.
Дело было в том, что какой-то нехороший человек когда то потерял два шарика, которые играли роль обратных клапанов в насосе.
Пошукав по закрома, подходящие шарики таки нашлись и были водружены на законное место. После чего, пробный запуск показал, что масло поперло)) и даже очень...
Завтра соберу все назад на герметик, поменяю уплотнительные резинки между суппортом и фартуком и буду радоваться.
Осталась ерунда - притереть кулачки, проточить начисто их привалочные плоскости, выставить ЗБ.
Ну и понять, почему иногда вылетают три самые высокие скорости в редукторе)

[rlan]

Всем добрый вечер! Еще вопрос по рисовалке...

Команда M4, выход Spindle Direction.

[xenon-alien]

Всем привет!
Прошу совета знатоков.
Давно хочу себе токарный станок настольный (в квартиру - на подоконник; это мой первый).
Попался "Универсал-3 (В)" ещё в заводской упаковке и с пломбами. (открыли только для фото) в 1995 году привезли с России с самого завода производства.
Так к нему и не прикасались с тех пор. (по идее полная комплектация)
Стоит ли покупать его за 900 евро? (мужик как раз будет ехать в мой город через месяц и сможет даже привезти)
На что самое худшее могу рассчитывать при 23-х летнем простое станка в сухом гараже?

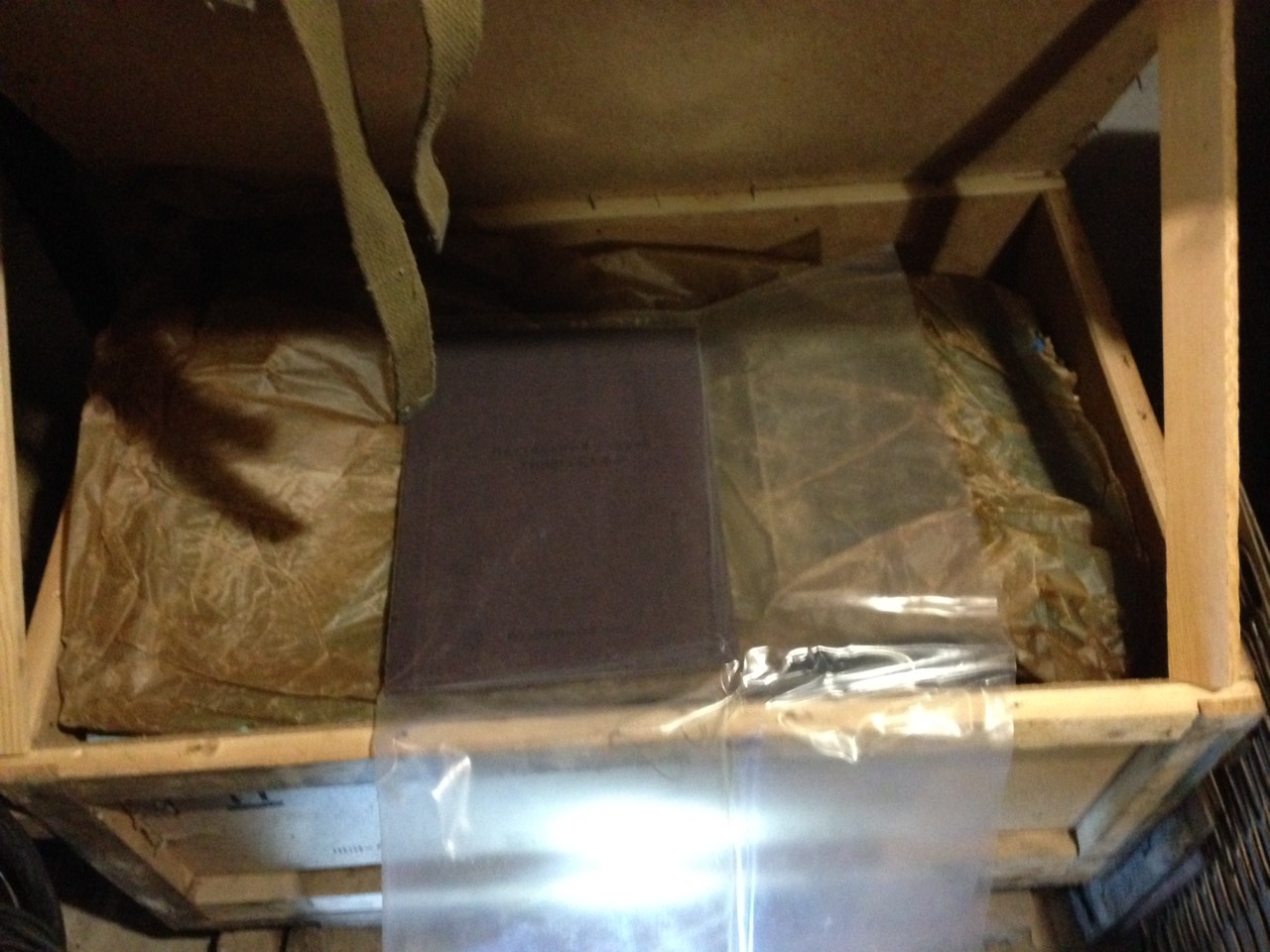

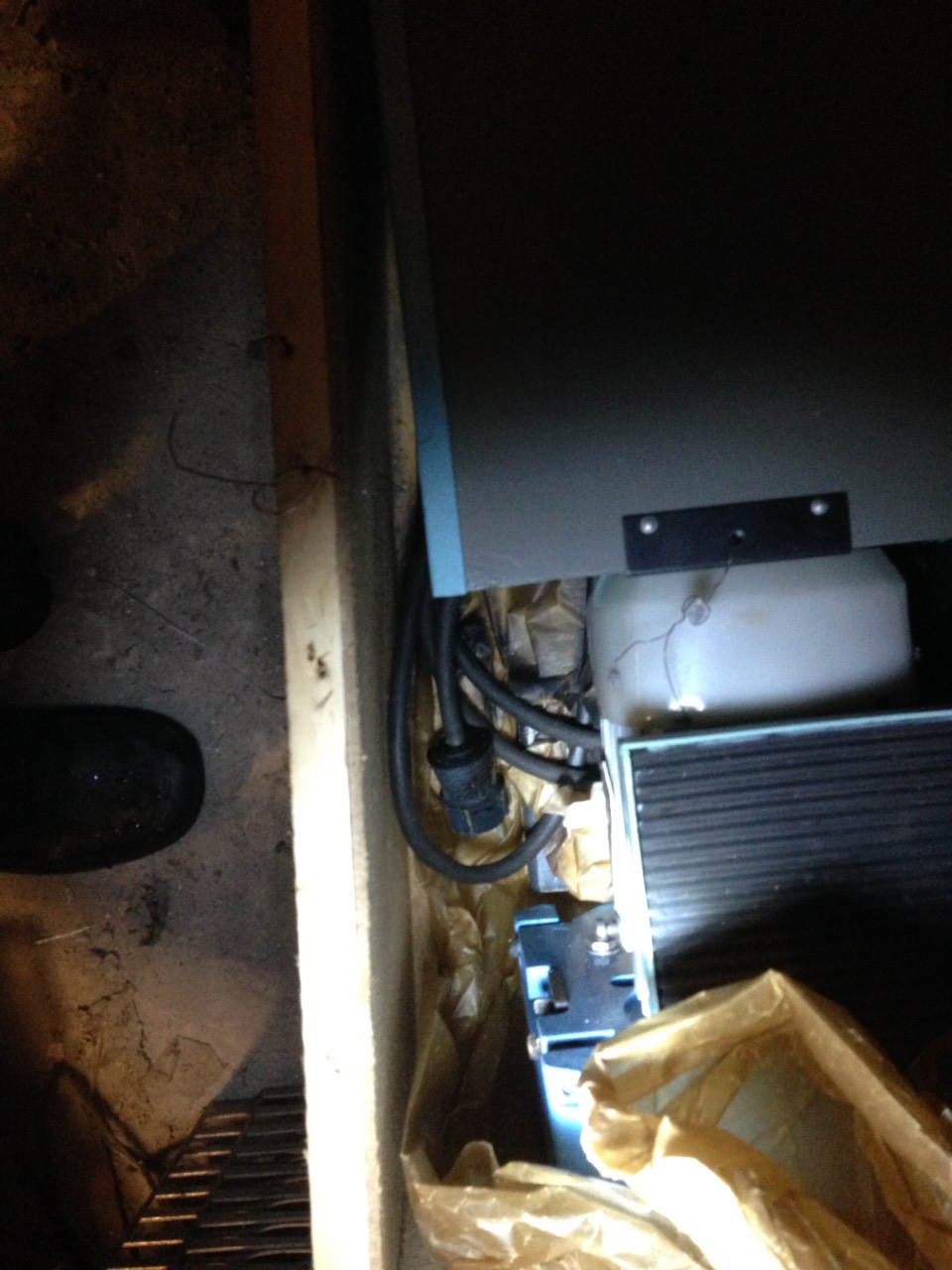

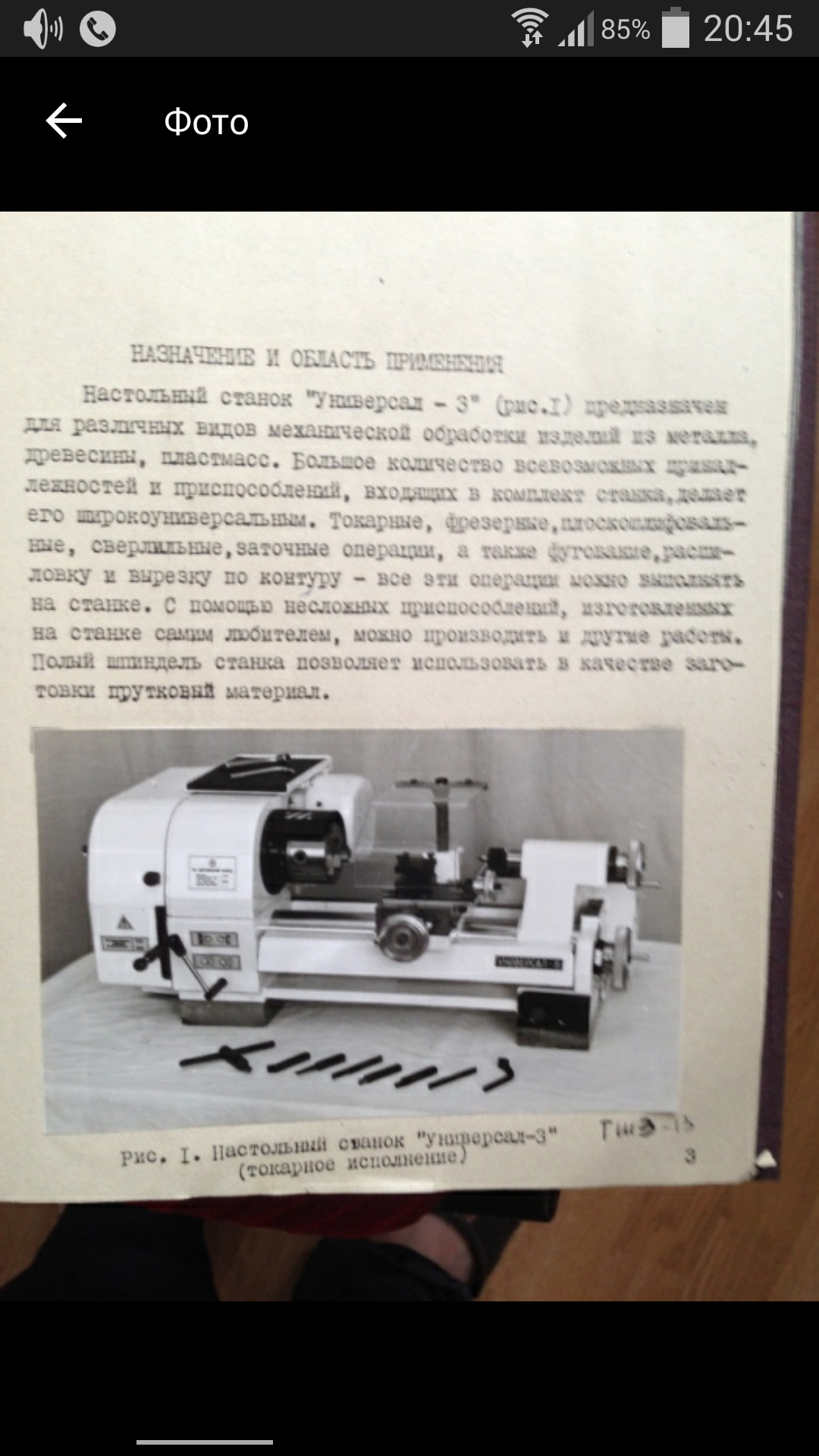

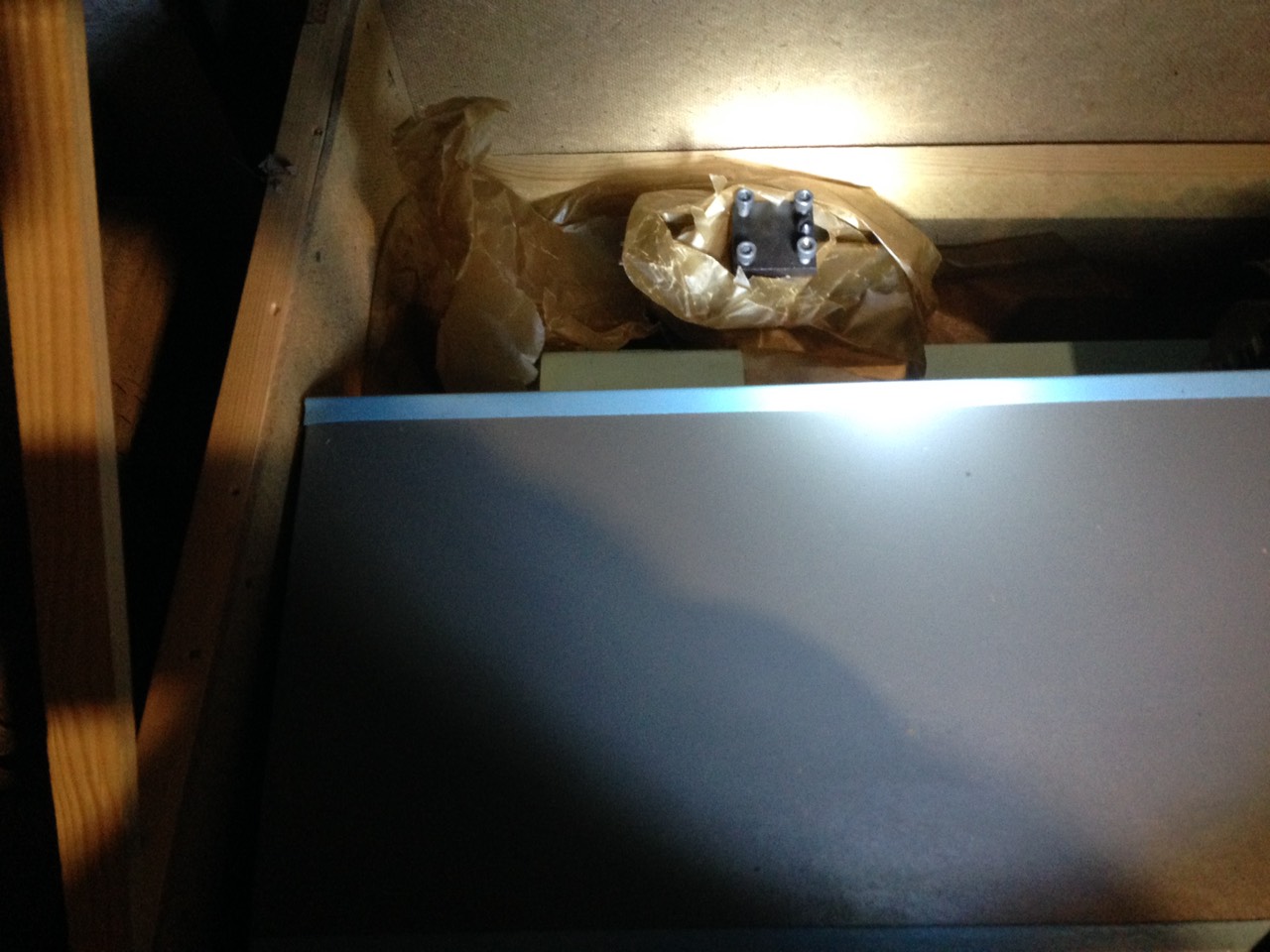

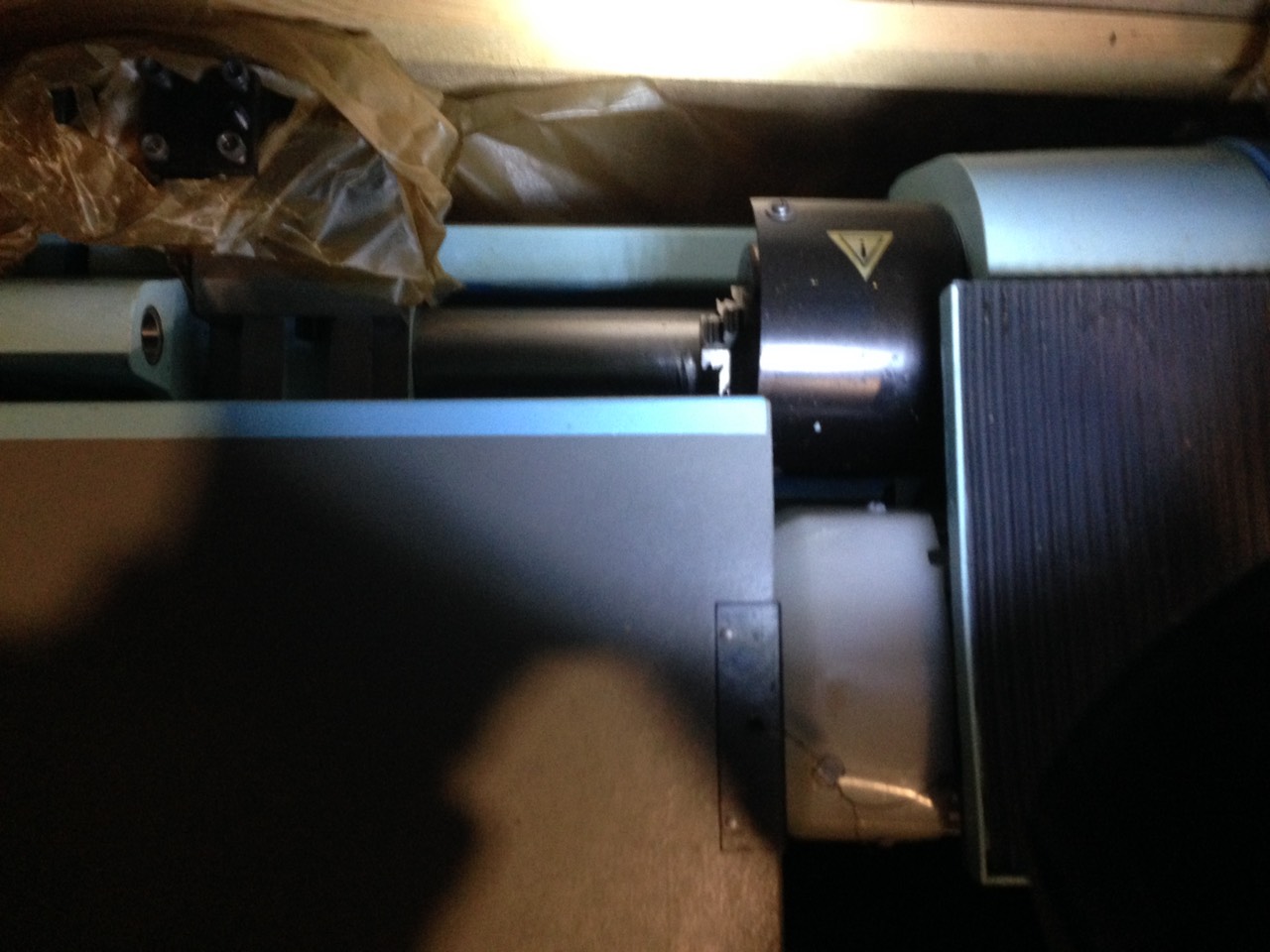

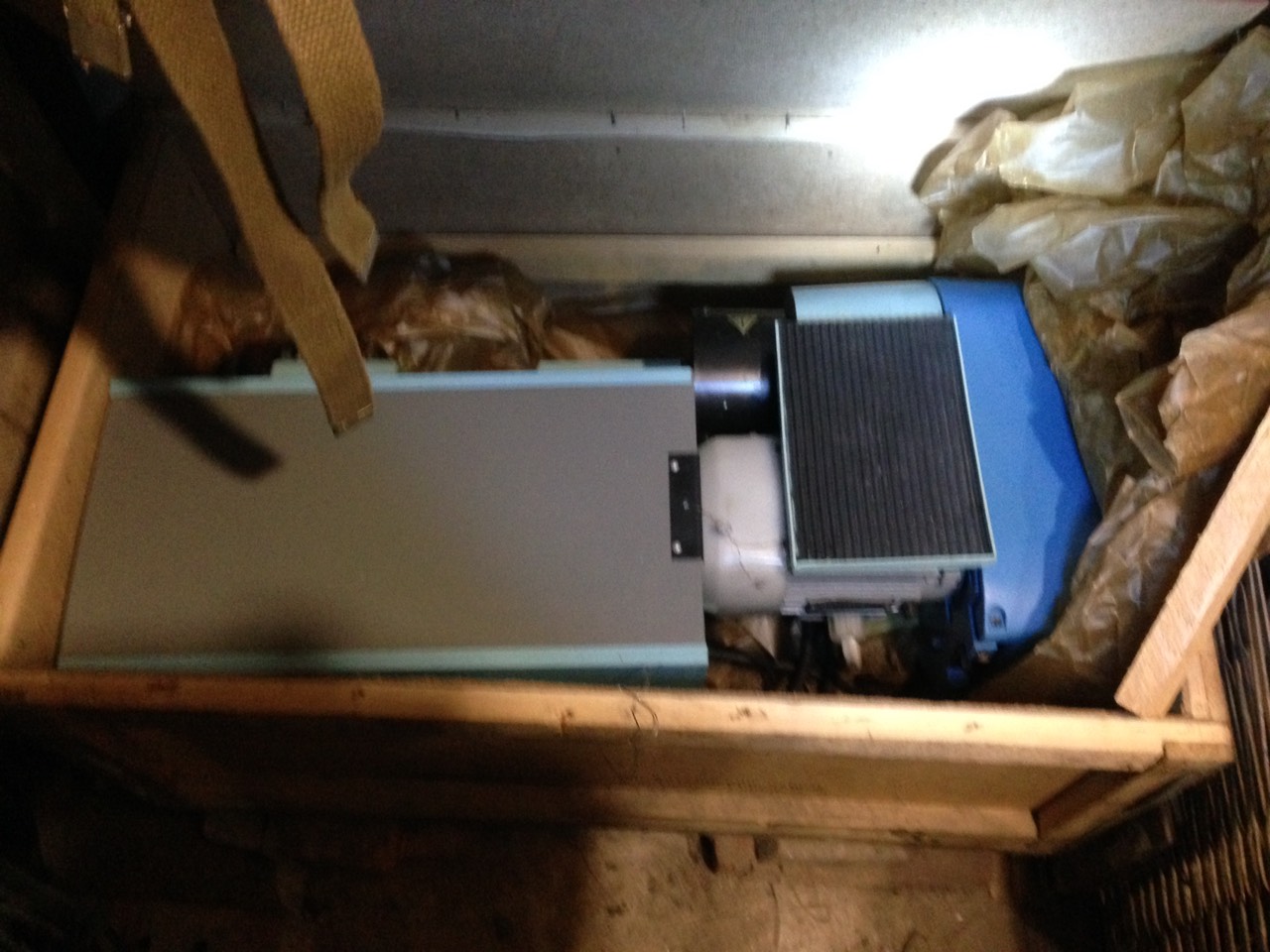

Вот фото:
(забыл как фото на форуме рядышком выкладывать)

[Hanter]

Если тебя сам конструктив станка устраивает - бери. при нормальном хранении - ничего с ним не будет. смазка консервационная засохнет. но уж как нибудь отмоешь. главное чтоб ржи небыло.

[selenur]

Всем добрый вечер! Еще вопрос по рисовалке. Электронная часть ARDUINO - GBRL, cnc shield v3, программа для управления - UniversalGcodeSender.
Возможно ли при установке двух инструментов организовать автоматическую смену инструмента(карандашей). Допустим, что точка контакта грифелей с полотном у них совпадает, приводы от разных микросерв.
Как я это вижу: работает первый карандаш, прочертил основные линии, G-код поднимает первый карандаш, опускает второй(какую команды для этого можно использовать?) и дорисовывает тонкие линии .
Мысли как это реализовать: команды М3 и М5 поднимают и опускают карандаш, но так как участвуют две сервы, значит в arduino cnc shield v3 нужно подключить две сервы (возможно ли это?) и прописать g-код последовательно, первая часть под основные линии и вторая - тонкие.
Может быть совсем не туда иду. Понимаю что проще сделать ручную смену инструмента. Но хочется больше автоматизации.
Спасибо!

Есть вот такой варант: Re: Фото и видео станков #783

[Coffeein]

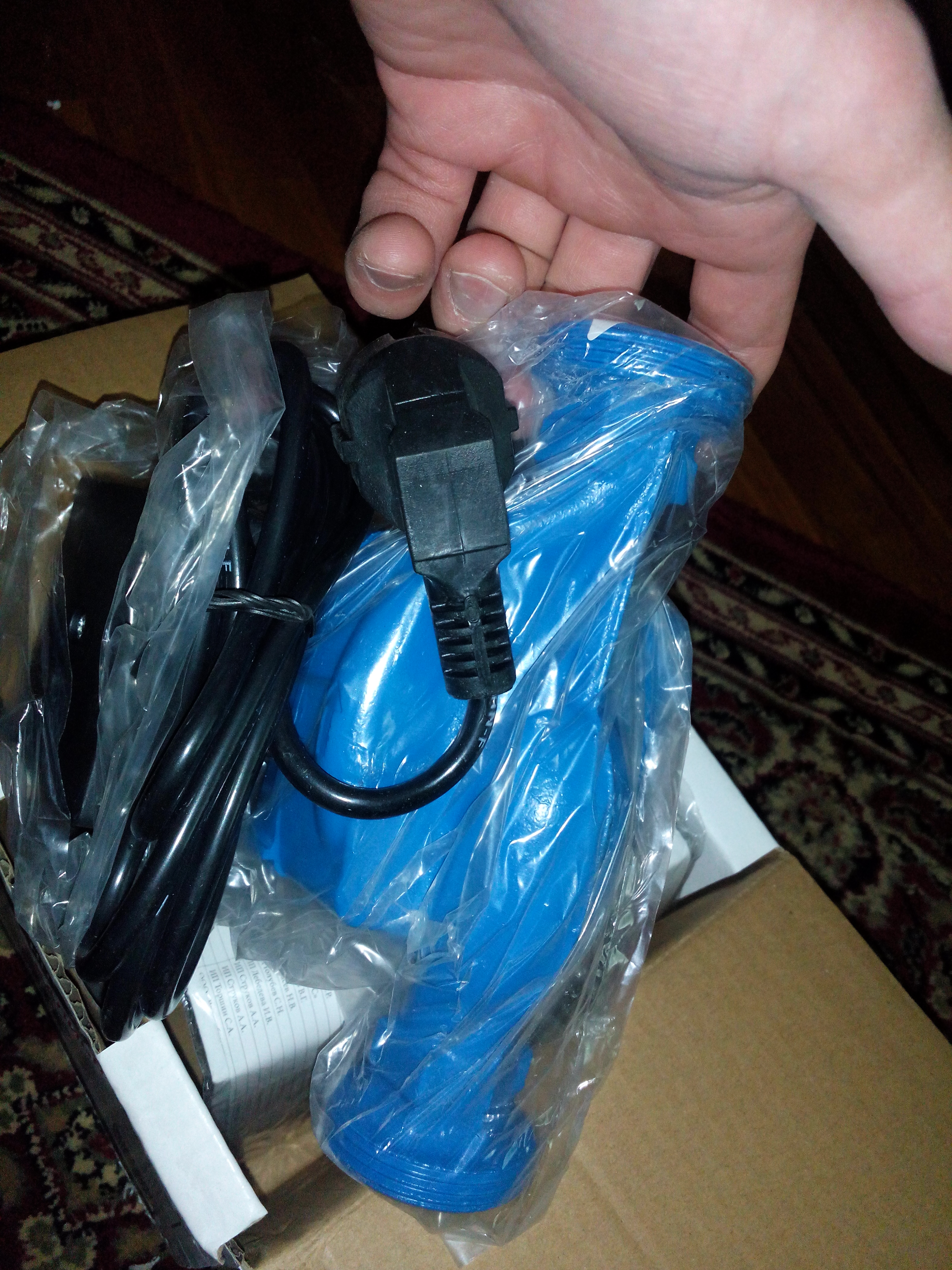

Кто-нибудь ставил такой насос на циркуляцию охлаждающей жидкости для шпинделя? Хочу закрытую герметичную систему охлаждения. Можно ли его применить?

[kpankratov]

знатоки! думаю делать стол под станок из проф трубы..какой высоты удобней? 800?

[NikolayUa24]

Кто-нибудь ставил такой насос на циркуляцию охлаждающей жидкости для шпинделя? Хочу закрытую герметичную систему охлаждения. Можно ли его применить?

У меня Grundfos все

[Coffeein]

Кто-нибудь ставил такой насос на циркуляцию охлаждающей жидкости для шпинделя? Хочу закрытую герметичную систему охлаждения. Можно ли его применить?

У меня Grundfos все

А производительность сравнивал? С 25й диаметра патрубок на 6 мм слишком уменьшается.

[NikolayUa24]

Кто-нибудь ставил такой насос на циркуляцию охлаждающей жидкости для шпинделя? Хочу закрытую герметичную систему охлаждения. Можно ли его применить?

У меня Grundfos все

А производительность сравнивал? С 25й диаметра патрубок на 6 мм слишком уменьшается.

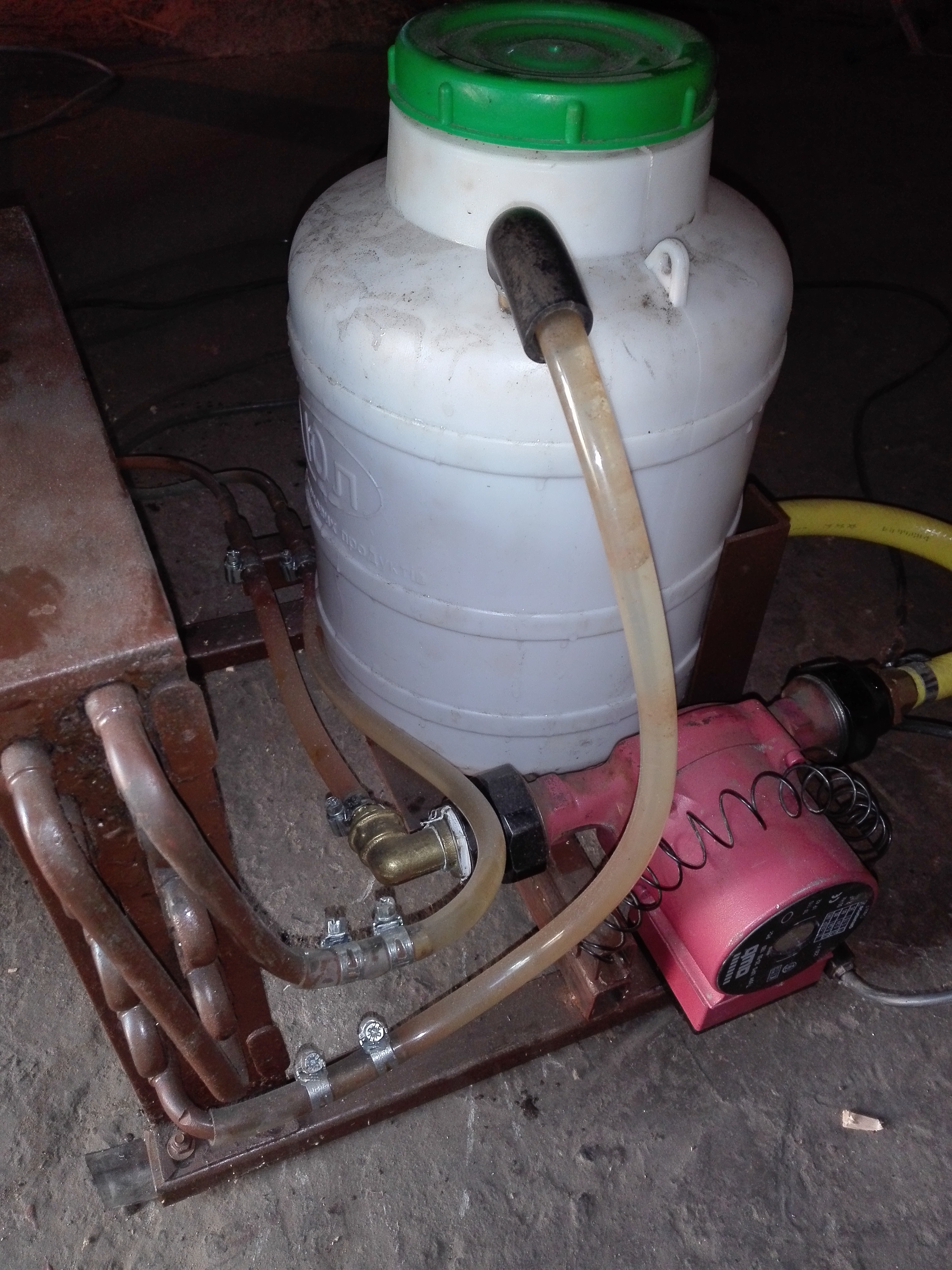

Трубки у меня 6 метров, наружный D8мм внут D6мм. Насос включен на 85W качает 1 литр 50 секунд. На радиатор думал поставить обдув но так и не поставил. Бак на 10л залит пропиленгликол.

[daemon78]

Здравствуйте.
Собираем ребенком первый CNC на Nema 17 двигателях. Заказал для крепления мотора к профилю 20x20 вот такой уголок https://ru.aliexpress.com/item/NEMA-17- ... 33ed5aiRk0
Когда начал собирать станок в solidworks понял что ось двигателя вставленного в этот крепеж будет гораздо выше оси ШВП зафиксированной стандартным держателем SK8.
Заказал теперь вот такой вариант крепления https://ru.aliexpress.com/item/1PC-NEMA ... Title=true но ни где не могу найти его чертежа для solidworks и чертежа то же у китайцев не нашел.
Может у кого есть, поделитесь пожалуйста

[raddd]

Берете фото в плане.
Обрисовываете в солиде.
Масштабируете по посадке фланца мотора (они и изветны).
Получаете вполне сносный чертеж.

[daemon78]

Да, такой вариант я на самый крайний случай оставил. Просто не хочется велосипед изобретать. Но если ни у кого нет, то придется.
Спасибо

[rlan]

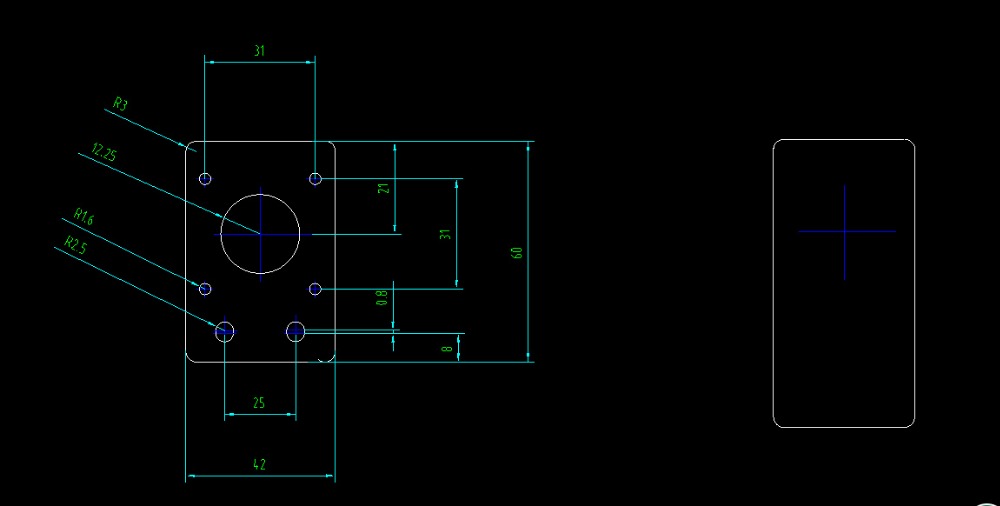

тут в описании чертеж есть https://ru.aliexpress.com/item/42-nema1 ... 33eddmobkU

[daemon78]

тут в описании чертеж есть https://ru.aliexpress.com/item/42-nema1 ... 33eddmobkU

Спасибо ОГРОМНОЕ!!!

[xvovanx]

чертежа то же у китайцев не нашел.

Потратил всего 30 секунд на Али с переходом от вашей ссылки к другим продавцам, наверно не очень хотели найти
https://ru.aliexpress.com/item/42-nema1 ... 0000000000

[daemon78]

чертежа то же у китайцев не нашел.

Потратил всего 30 секунд на Али с переходом от вашей ссылки к другим продавцам, наверно не очень хотели найти
https://ru.aliexpress.com/item/42-nema1 ... 0000000000

Я просто ввел в поиске название детали а дальше заходил в каждое предложение и искал чертеж. Отсмотрел около 15 и везде либо фото, либо внешние размеры без расположения отверстий.
Спасибо.

[Coffeein]

[/quote]
А производительность сравнивал? С 25й диаметра патрубок на 6 мм слишком уменьшается.[/quote]
Трубки у меня 6 метров, наружный D8мм внут D6мм. Насос включен на 85W качает 1 литр 50 секунд. На радиатор думал поставить обдув но так и не поставил. Бак на 10л залит пропиленгликол.[/quote]


1,2 литра в минуту у вас выходит. И в час 72 литр. Очень мало. Если верить китайской помпе, то на нем надпись 1800 литров в час. Получаеться у вас в 25 раз меньше прогоняет. Успевает ли охлаждать?,сколько лет пользуетесь так и по скольку часов станок работает в смену.
