Вопрос по SolidWorks

[GhOsTPTZ]

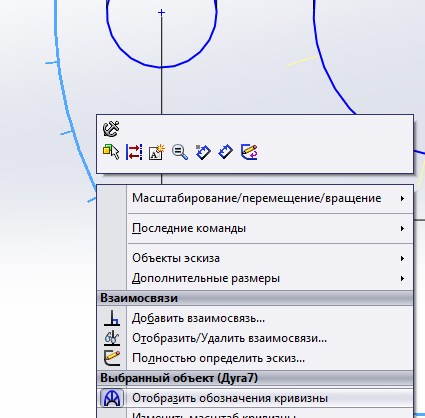

Не в этом ли дело?
Пойду искать как увеличить.
Тоже не оно.

[GhOsTPTZ]

stl нормально зашло. Не в кривизне дело(

[GhOsTPTZ]

Получилось решить переводом в твёрдотельную, видом сверху вытаскиваю вектора и тогда получаются круглые.
Может всё-же что-то там надо аля определить эскиз?
Всем спасибо)

[maxx2000]

STL представляет собой некую триангулированную поверхность, т.е состоящую из треугольных полигонов, чем они меньше тем выше гладкость.Та же окружность представлена как многоугольник. Программы сглаживают углы и мы видим гладкую модель но они никуда не деваются. Соответственно высококачественные (высокополигональные )модели весят до нескольких сотен мегабайт. Твердотельная модель лишена всех этих недостатков, работайте лучше с ними.
для полного понимания https://ru.wikipedia.org/wiki/STL_(%D1% ... %BB%D0%B0)

[aftaev]

Эскиз лучше выдавить в твердое, потом сохранить как... и выбираешь в dxf. Когда выдавливаешь и скругляется и проверяется контур замкнут или нет.

[Predator]

Будете смеяться, но на максимум поставил, а результат тот-же

Ну, так конечно, это режим отображения, на сохранение файлов он никак не влияет

[GhOsTPTZ]

Эскиз лучше выдавить в твердое, потом сохранить как... и выбираешь в dxf. Когда выдавливаешь и скругляется и проверяется контур замкнут или нет.

Получилось решить переводом в твёрдотельную, видом сверху вытаскиваю вектора и тогда получаются круглые.
Может всё-же что-то там надо аля определить эскиз?
Всем спасибо)

Всё именно так) К этому и пришёл)
Но ведь в некоторых файлах сохраняются нормальные круги сразу в вектора.

Будете смеяться, но на максимум поставил, а результат тот-же

Ну, так конечно, это режим отображения, на сохранение файлов он никак не влияет

На самом деле видел)

[Taganrog]

Печально,но этот глюк наблюдал как в 2014 версиях,2015 версиях .Так его не исправили и в solidworks 2016. То ли это никого не напрягает.Хотя странно, контуры ломает страшно. Либо мы чего-то не знаем или не умеем пользоваться.

[Patriot]

Изучаю данную программу. Столкнулся с такой проблемой, не могу найти нужный инструмент:

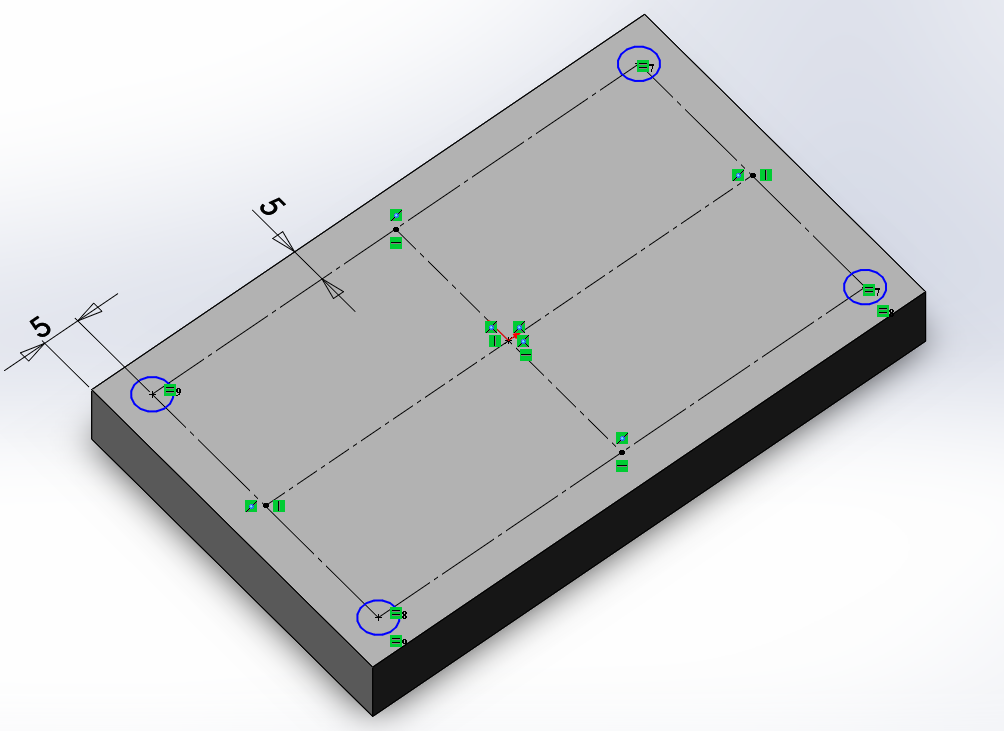

Рисуем эскиз параллелепипеда, задаем высоту. Как расположить след. эскиз относительно определенной грани пред.? Мне, например надо по периметру расположить крепежные отверстия в 5мм от края.. Получилось только через справочную геометрию: создать бесконечную ось, указать ей координаты и дальше на этой оси рисовать отверстия. Но это же все равно относительно оси, а не края получается..

[AndyBig]

Да вроде там без проблем авторазмеры привязываются к граням той плоскости на которой создается эскиз.

[frezeryga]

задать расстояние одного отверстия от края а остальные связями привязать к первому. либо если их много то исползовать массив.

[adm0s]

простой способ через прямоугольник из центра. Ставим его вспомогательной геометрией, в вершинах ставим окружности и указываем смещение сторон.
Если форма сложная - то через преобразование объектов и смещение.
все делается буквально в 6-7 кликов мышкой

[Patriot]

Всем спасибо:) Из-за малого опыта не понял сразу как это делается. Все способы хороши!

[adm0s]

будут вопросы - обращайся

[Dotsent]

Здравствуйте!

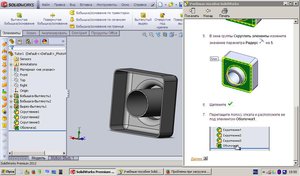

Может кто-нибудь подсказать, зачем в уроке по изменению размеров перед тем как изменить значение скругления советуют скрывать оболочку полосой отката? Пробовал и так и так, всё происходит одинаково...
(упражнение №1-детали, редактирование элементов, воссоздание скруглений грани)

[Гагарин]

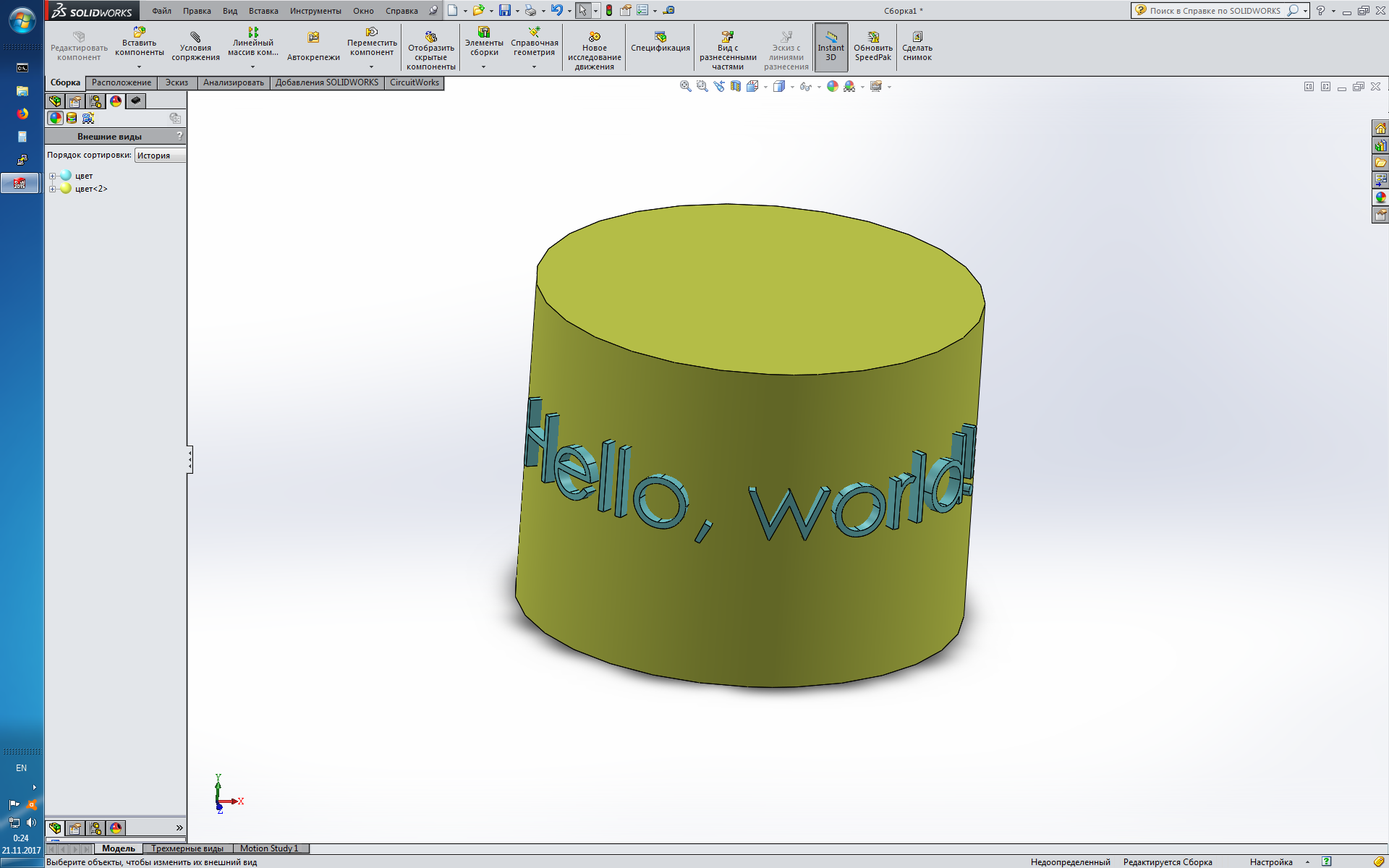

В справке указано, что нельзя разместить эскиз с незамкнутыми или пересекающимися контурами на криволинейной поверххности с помощью команды "перенос". А как же тогда на ней разместить криволинейные незамкнутые контуры?
Мне это необходимо для использования в качестви траектории для гравировки на криволинейных поврехностях в camworks. Или может не той прогой пользуюсь?

[Гагарин]

может как-то можно обычный эскиз "скрутить" в цилиндр. ТАм же есть 3д эскиз. Блин неужели не возможно плоский эксиз с разомкнутыми контурами преобразовать в эскиз на цилиндрической поверхности?

[Serg]

А как же тогда на ней разместить криволинейные незамкнутые контуры?

Никак. - Вы просто не подходящий инструмент для этого выбрали.
В Solidworks (CAD) надо рисовать готовую деталь, так, как она будет выглядеть после изготовления. А каким образом её вырезать из куска материала (заготовки) - задача CAM.

[Гагарин]

Жаль. Вот нескольких, прям последних штрихов мне в нем не хватает((( Перенос незамкнутых кривых в солиде. Главное предпросмотр показывает перенос, но нажимаешь "ок" и выдает , что не допустимо
Также выбор направления контурной оброботки 4-х осевого элемента. При создании 4х осевого элемента, он сам переносит эскиз на цилидр. Но допускается только обработка от перефирии к центру. А мне надо резать внутри на поверхности полуцилиндра, т.е. в направлении от центра.

Буду мучать многоповерхностную обработку. Там получается не все так элегантно, как могло бы

[Serg]

Жаль. Вот нескольких, прям последних штрихов мне в нем не хватает((( Перенос незамкнутых кривых в солиде.

Тут дело не в SolidWorks, а в технологии изготовления.
Прочтите ещё раз внимательно эту фразу:

В Solidworks (CAD) надо рисовать готовую деталь

А в CAM уже выбираете стратегию и инструмент для её изготовления. Например фрезу с формой и диаметром, равными профилю и ширине гравировки - и ни каких незамкнутых контуров не понадобится.
