Здравствуйте, давно не писал, потом опять же отпуск был...
Сделал небольшую (на 2 кг) литьевую форму, вроде все хоккей вышло.

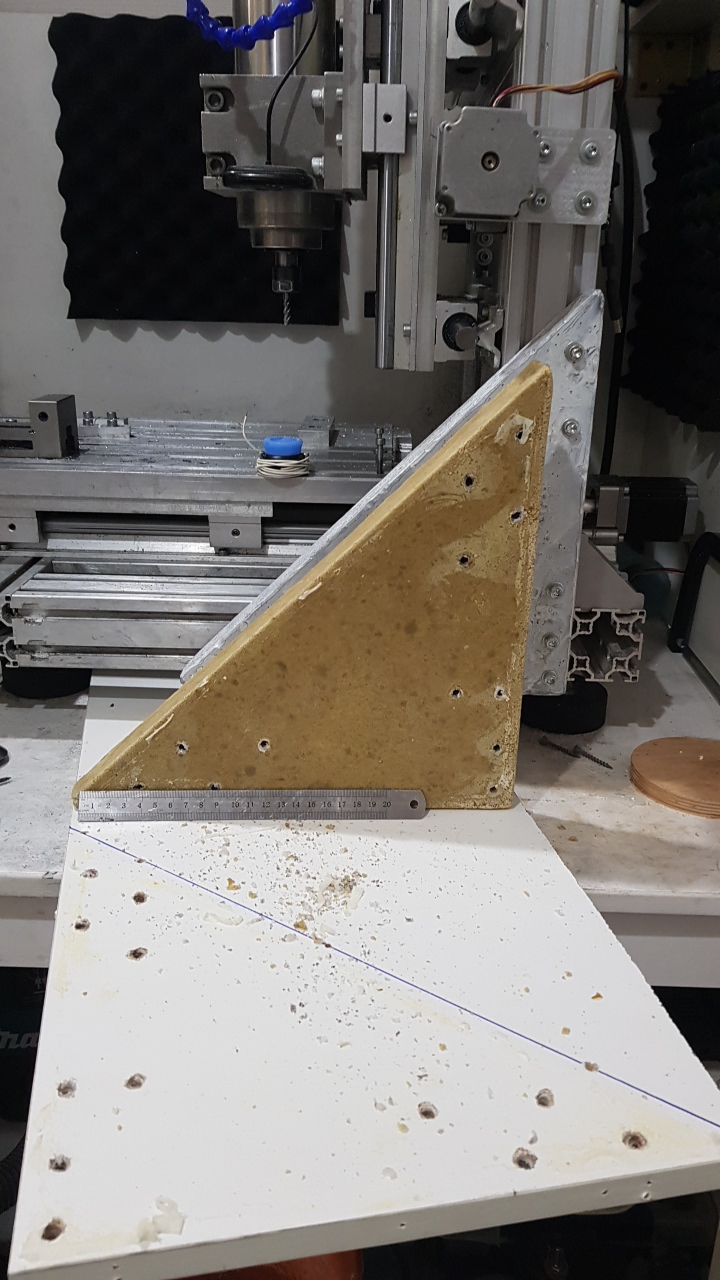

Сейчас станок чуть-чуть усилил полимербетонными углами.
Установка одного показала троекратное увеличение жесткости 0.1-0.3мм на сжатие станины силой 1ИС (инженер силы) по системе балконно-гаражных измерений
Вторую пока не поставил - кончились закладные гайки, как назло.
Отливки не армировал, но в планах попробовать нарезку из стеклоткани Т11, волокна тобишь.
Для оценки армировки надо бы тестовых отливок наделать будет и нагрузочное тестирование провести, где взять на все это времени - не ясно.
В составе углов кварцевый песок 0.1-0.4мм фракции высшего сорта 2/3 и кварцевая мука 15 микрон 1/3. 12% по массе смолы Этал-245 с отвердителем. Смолу к сожалению не дегазировал, нечем.
В сравнении с ЭД-20 смола более жидкая, других отличий я не заметил. Интересующиеся могут скачать тех паспорт на сайте эпитала. Полимеризуется так же Этал-45М
Вес каждой отливки порядка 6 килограмм, объем около 3,3 литров. Опалубка из ламинированной ДСП, разделитель спреевый от
https://www.izhwax.ru/
Если честно особых вау эффектов от разделителя по сравнению с воском для обуви - не заметил. Опыта маловато.
Если уважаемые форумчане подскажут чем подобные отливки грунтовать и красить - буду премного благодарен.
Окраска алкидной эмалью из баллона показала негативный результат - повышенная впитываемость пигмента в смесь, отслоение, неравномерность и тд. Красил без грунта.
