Не нашел темы в которой можно было бы обсудить вопросы проектирования деталей/узлов в этой программе.
Проектирую форму для литья свинцовых грузил с крючком. Нужно на внутреннюю часть полусферы нанести зеркальные цифры массы груза. В интернете есть несколько видео, но все они описывают нанесение "чертежа" на поверхность, то есть какие то линии, фигуры в виде прямоугольников, и др кривые. Текст же в моем случае не воспринимается программой как кривые. Может кто то знает как сделать?

[maxx2000orel]

покажите текст который пытаетесь нанести. Возможно он содержит самопересекающиеся или незамкнутые контуры. Попробуйте использовать специальный шрифт для гравировки надписей. Как вариант попробуйте разрушить надпись, тогда она должна стать вектором.

[sima8520]

Текстом это сложно назвать. Нужно всего лишь две цифры, 1 и 4, то есть 14. Это маркировка массы груза. Создаю эскиз, рисую линию. Выбираю текст по линии, и пишу 14 и нажимаю кнопочку "выравнивание по центру". Как разрушить текст - не нашел. Возможно это помогло бы

[NKS]

Нужно на внутреннюю часть полусферы нанести зеркальные цифры массы груза

Надо создать рабочую плоскость, касательную к цилиндрической\конической поверхности, на ней создать эскиз, затем инструментом "Рельеф" или "Emboss" выдавить в сторону нужной поверхности, можно поставить галочку "Деформировать".

[NKS]

Как разрушить текст - не нашел. Возможно это помогло бы

Не надо ничего рушить. Вот тут подробно:
https://www.youtube.com/watch?v=R-u3dJo52co

[sima8520]

В моем случае не получается так, т.к. поверхность вогнутая. Наверное надо всё заново делать, на детали сделать текст, и потом с помощью операции "комбинировать" получить форму с нужным текстом

[NKS]

В моем случае не получается так, т.к. поверхность вогнутая.

Вообще пофиг какая поверхность. Вот накатал побыстрому. Буквально две минуты:

[sima8520]

а какую плоскость вы выбрали для создания эскиза? касательная к поверхности через точку?

[NKS]

касательная к поверхности через точку?

Да, она самая

[sima8520]

рад как
спасибо

[maxx2000orel]

Если расположить надпись по поверхности как в видео то есть вероятность что получатся поднутрения либо недостижимые области. Ну не будет же он гравировать на 4 осях эту надпись. Я бы расположил эскиз на верхней грани и вырезал его на глубину ниже самой низкой точки формы. Надеюсь меня правильно поняли.

[sima8520]

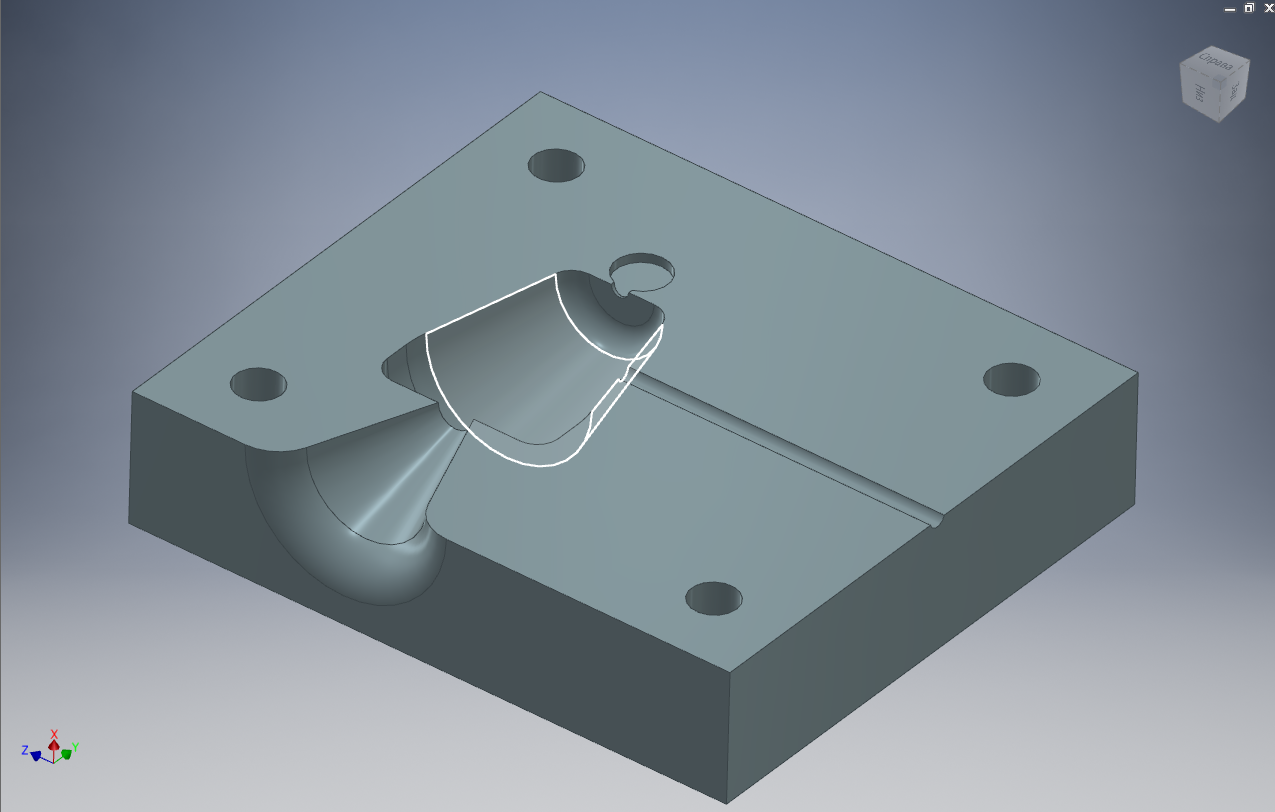

Переделал грузило, добавил конусность, потому как в солидкаме абы что получается при чистовой. зарезы более 0,3 мм
Как сделать плоскость на таких поверхностях. Инвентор не может привязаться ни к чему чтобы даже точку поставить.

[maxx2000orel]

Вы можете выделить эту поверхность? Если да то касательную к этой поверхности. Либо смещением от любой другой плоскости или поверхности.

[NKS]

Переделал грузило, добавил конусность, потому как в солидкаме абы что получается при чистовой. зарезы более 0,3 мм
Как сделать плоскость на таких поверхностях. Инвентор не может привязаться ни к чему чтобы даже точку поставить.

Может, вместо конической, лучше сферическую поверхность попробовать?

[NKS]

Со сферической поверхностью можно создать плоскость касательную к поверхности и параллельную другой плоскости. Попробовал, работает.

[maxx2000orel]

По аналогии и в Инвенторе строится.
Хоть с сферической, хоть с конической в вакууме. В параметрах вырезания ставим до поверхности и указываем перебег за поверхность на глубину гравировки. И карманчик получается без поднутрений.
Вообще как мне кажется проще в солидкам запрограммировать гравировку. Загружаем модель, загружаем надпись в векторе и гравируем проецированием на целевую поверхность. Хотя чем больше я читаю темы по солдкаму тем больше он у меня вызывает отрицательные эмоции.

[cncmybox]

Хотя чем больше я читаю темы по солдкаму тем больше он у меня вызывает отрицательные эмоции.

Попробуйте Fusion 360 Он бесплатный.

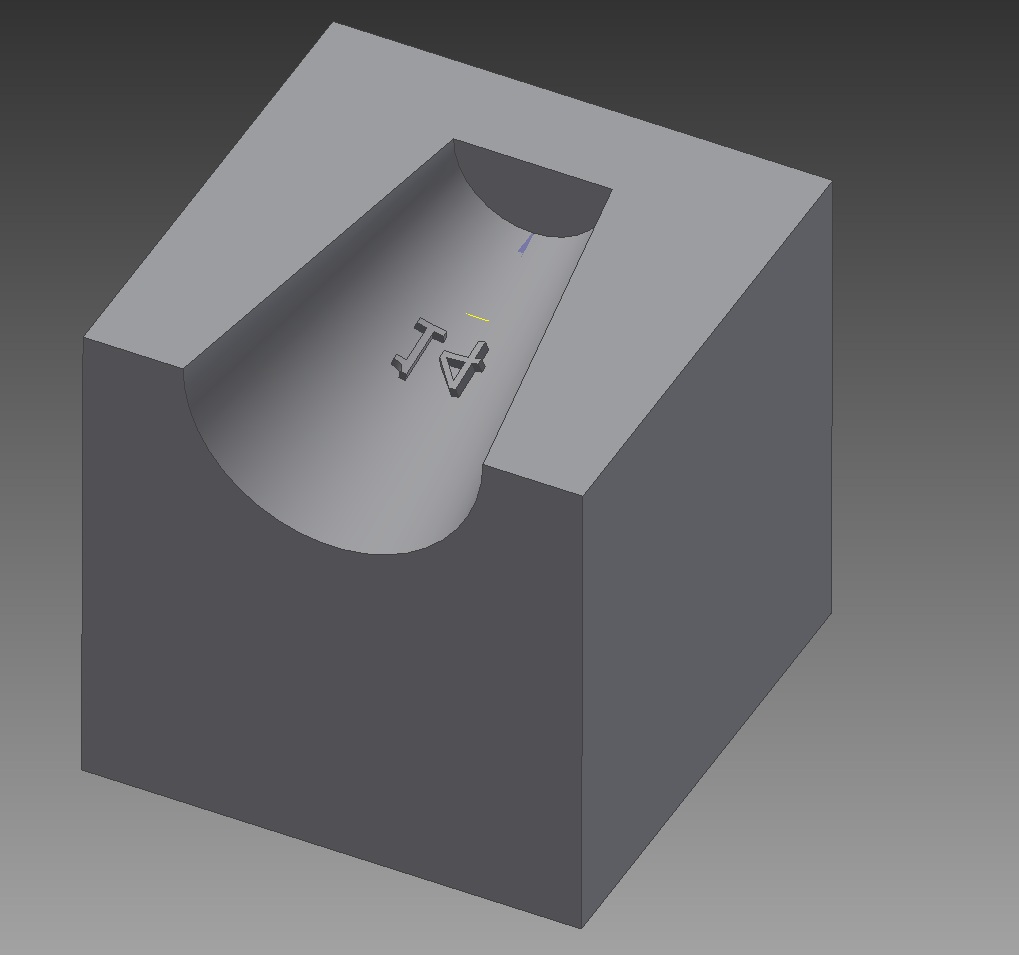

Вот, у меня гравировка на наклонной поверхности получилась почти элементарно

[maxx2000orel]

Так развеж кто спорит что это элементарный процесс.

[sima8520]

Такс, с текстом разобрался, как теперь солидкам заставить все это сделать?
Up
Разобрался)
