StepMaster ver.1 - Отзывы, Вопросы, Советы.

[megagad]

Кстати да - мож отдельную темку запилите, со сбором заказов под новый вариант платы?

[Rustysand]

Решил попробовать данную плату, остался доволен, использую на фрезерном станке с движками лидшайн и драйверами АМ882. Попробовал погонять дешевые китайские движки longs на холостых оборотах. Настройки драйвера АМ882 пиковый ток 6,8 ампер (положено 5,6 но лень было лезть в драйвер, менять настройки) питание 70 в, деление шага 8. Настройки мач: степс пер 80, 9000 мм/мин, ускорение 1000. плата степмастер: Коэффициент умножения частоты Step х8, максимальный режим фильтрации.

https://youtu.be/KpH38j5EL8c


максимум 11 000 мм/мин или 2200 об/мин

https://youtu.be/ojkGH18Y2C0

[michael-yurov]

Кстати да - мож отдельную темку запилите, со сбором заказов под новый вариант платы?

Я в почте отмечаю тех, кто ждет.
Уже несколько десятков покупателей на новую плату есть, не считая троих оптовых покупателей (два производителя станков и darxton).

Я даже не смогу заказать такую партию, чтобы полностью удовлетворить спрос, но частным покупателям всем хватит.

Мне очень неудобно, что я заставляю ждать желающих приобрести, но так уж сложились достаточно тяжелые для меня обстоятельства.
Сейчас все сложности решены, и в дальнейшем не предвидится проблем.

[michael-yurov]

Решил попробовать данную плату, остался доволен, использую на фрезерном станке с движками лидшайн и драйверами АМ882. Попробовал погонять дешевые китайские движки longs на холостых оборотах.

Довольно большой ток у моторов. Возможно, и индуктивность не маленькая.
Вполне вероятно, что им нужно очень высокое напряжение питания, намного больше 70 В.
У этих моторов только 4 вывода?

Коэффициент умножения частоты Step х8, максимальный режим фильтрации

Слышны провалы в сигнале примерно с частотой 4 Гц. Возможно, из за отрисовки траектории на экране. Можно попробовать отключить визуализацию.

[Rustysand]

У этих моторов 4 вывода, 5,5 мг индуктивность. Жаль не было муфты подходящей, я бы их попробовал заместо лидшайнов на ось х. Лидшайны ось х держат стабильно 10000 мм/мин при ускорениях до 500.
Обычно у меня скорость холостых 4000 - 6000 мм/мин, больше не ставлю и этого достаточно. Еще есть маленькое пожелание по плате: добавить возможность управления частотой шпинделя через плату.

[michael-yurov]

Настройки драйвера АМ882 пиковый ток 6,8 ампер (положено 5,6 но лень было лезть в драйвер, менять настройки) питание 70 в,

У этих моторов 4 вывода, 5,5 мг индуктивность.

При таком напряжении питания, индуктивности и токе (среднеквадратичное значение 4А) получается время шага (при пилообразном изменении тока) 0.0055 мГн * 5.6 А / 70 В = 440 мкс.
Т.е. 682 об/мин. Выше этой скорости будет быстро падать крутящий момент.
Моторы вращаться, конечно, будут и быстрее, и степмастер предотвратит срывы, но по хорошему для таких скоростей (11 м/мин), такого тока и этих моторов нужно более высокое напряжение питания, или другую редукцию привода (швп с большим шагом, или рейки).

И, да, кстати, для эксперимента после смены моторов обязательно нужно сделать автонастройку под данный мотор четвертым переключателем.

[michael-yurov]

Еще есть маленькое пожелание по плате: добавить возможность управления частотой шпинделя через плату.

Уже сделал в новой плате: http://www.cnc-club.ru/forum/viewtopic. ... 40#p215601
Вероятно, буду желающим при условии доплаты менять старую плату на новую.

Но доплата будет больше, чем разница цен первой версии и новой платы.

[savo]

Михаил, а стоимость ориентировочно какая?, и меня тож в очередь можно.

[michael-yurov]

Михаил, а стоимость ориентировочно какая?, и меня тож в очередь можно.

Очереди нет. Всем хватит.
В теме буду писать, что и как с доставкой, сборкой, тестированием, возможностью приобретения.
Ориентировочная стоимость при нынешнем курсе - 6 т.р.
Может быть будут урезанные варианты подешевле.

[megagad]

Я в почте отмечаю тех, кто ждет.
Уже несколько десятков покупателей на новую плату есть, не считая троих оптовых покупателей (два производителя станков и darxton).

Я даже не смогу заказать такую партию, чтобы полностью удовлетворить спрос, но частным покупателям всем хватит.

Мне очень неудобно, что я заставляю ждать желающих приобрести, но так уж сложились достаточно тяжелые для меня обстоятельства.
Сейчас все сложности решены, и в дальнейшем не предвидится проблем.

О. Тогда меня отметите? Но куданить " в конец очереди" - плата не к спеху, ближе к НГ скорее всего потребуется.

[michael-yurov]

О. Тогда меня отметите? Но куданить " в конец очереди" - плата не к спеху, ближе к НГ скорее всего потребуется.

Так нет никакой очереди.
В любом случае закажу столько комплектующих, на сколько денег хватит.
Частным покупателям всем должно хватить.

[michael-yurov]

Готовлюсь отправить печатную плату в производство.

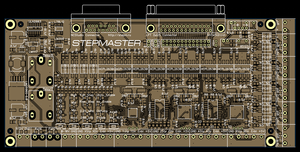

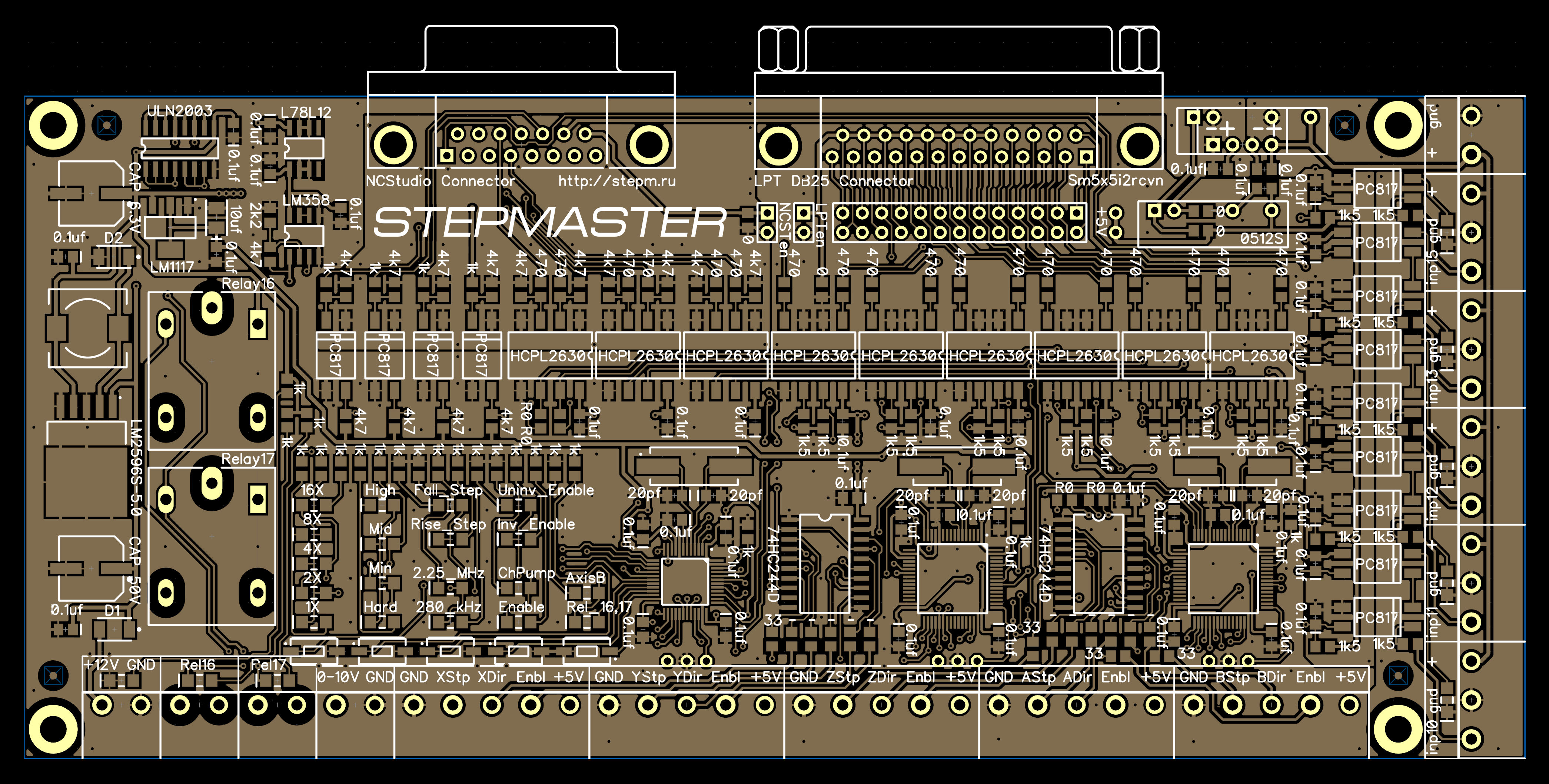

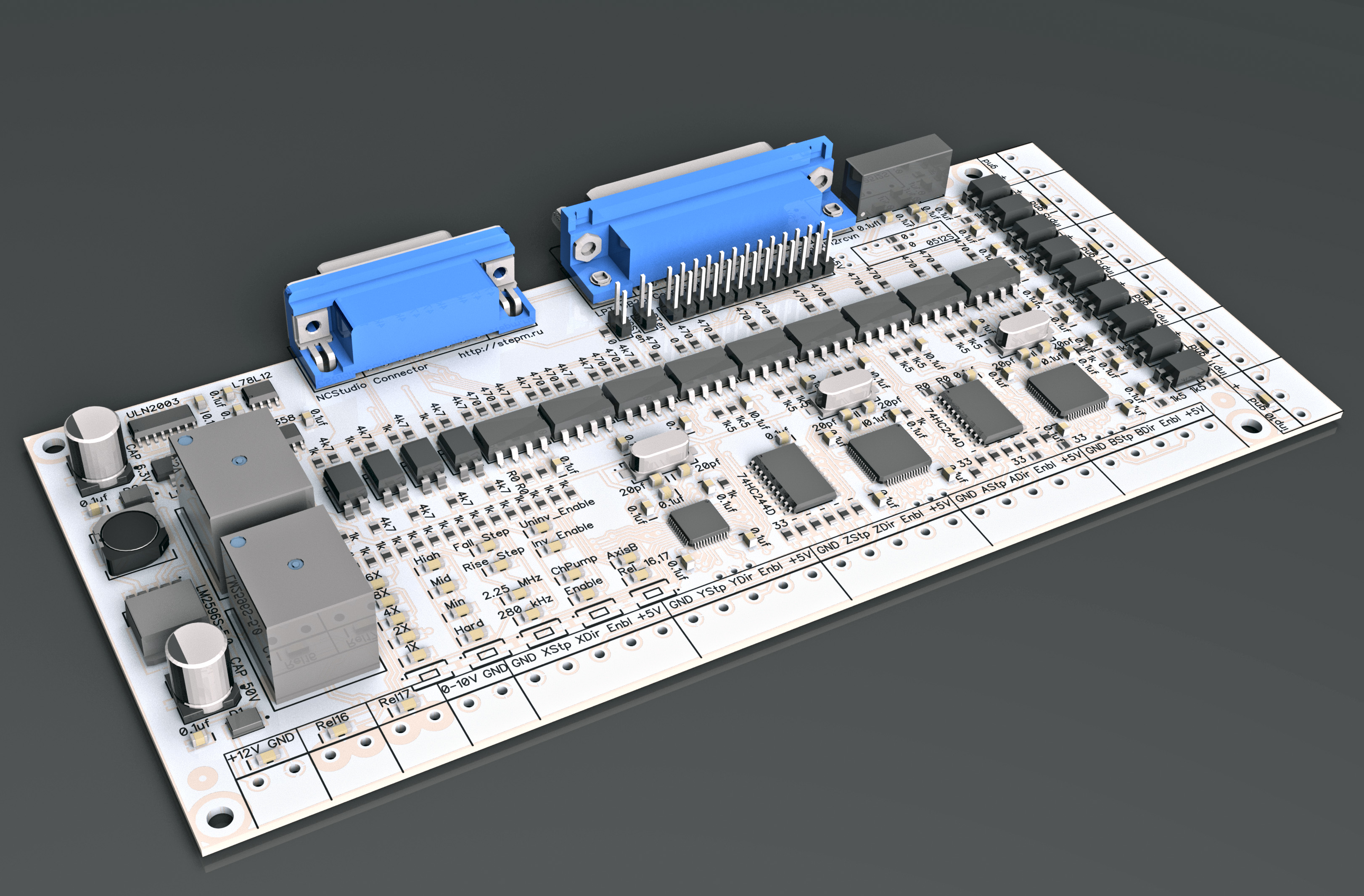

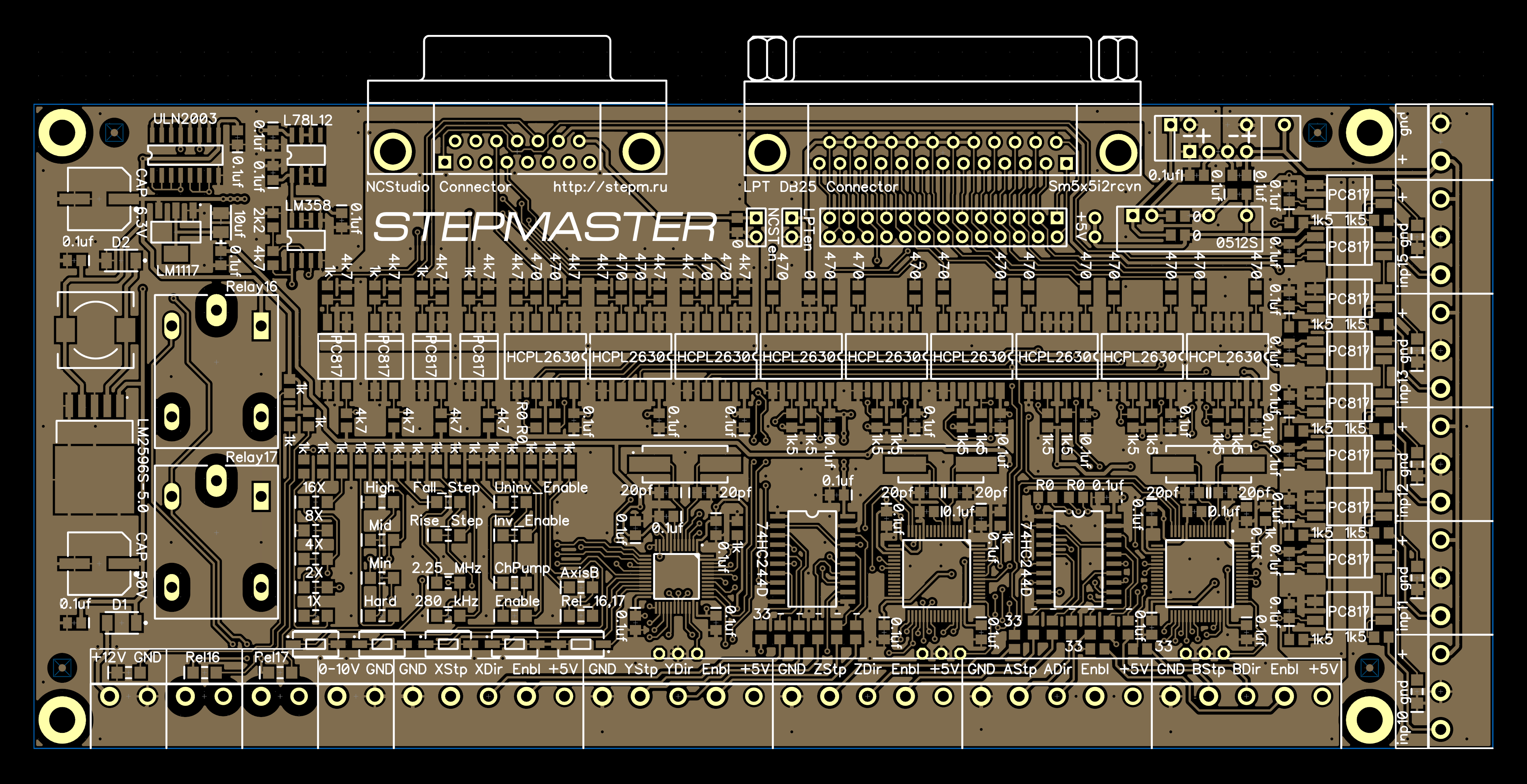

Получается вот такая штука:

Внизу слева будут 5 кнопочек для настройки и 19 светодиодов, отображающих текущие параметры настройки.
Побольше предыдущей получилась в 1,5 раза - 196 х 86 мм, против (140 x 80 мм), и схема посложнее (943 вывода против 565 у предыдущей), корпусов 253 (было 96), 215 сетей (было 121), и длина трасс была 5 м, стала 11 м.

[den_sibirskiy]

Привет, как обычно, нет слов, я только светодиоды пока заметил, выглядит круто, что нового?

[michael-yurov]

Привет, как обычно, нет слов, я только светодиоды пока заметил, выглядит круто, что нового?

http://www.cnc-club.ru/forum/viewtopic. ... 40#p215601

[den_sibirskiy]

Ага, теперь вопрос отпал.

[N1X]

Красиво, начинаю копить деньгу ))

[michael-yurov]

Красиво, начинаю копить деньгу ))

По деньге - боюсь, придется продавать дороже, чем предыдущую - комплектующие подорожали более чем в два раза.
Да и сама плата получилось больше и сложнее.
Предположительная цифра для полной версии платы - 6 т.р.
Возможно, будут обрезанные варианты подешевле.
Возможно, буду менять старую версию на новую с доплатой. В этом случае старые платы после возврата проверю, почищу и буду продавать со скидкой.
Пока это все лишь предположения. Ничего не обещаю.

[den_sibirskiy]

Ваша плата, это гарант качества, техподдержки и приятного пользования.
Разве только из-за цены покупают вашу плату?
Ну дороже,ну и что, кфлоп дороже стоит, меса тем более.

[den_sibirskiy]

Я плату уже раз десять смотрел, любовался...)

[michael-yurov]

Я плату уже раз десять смотрел, любовался...)

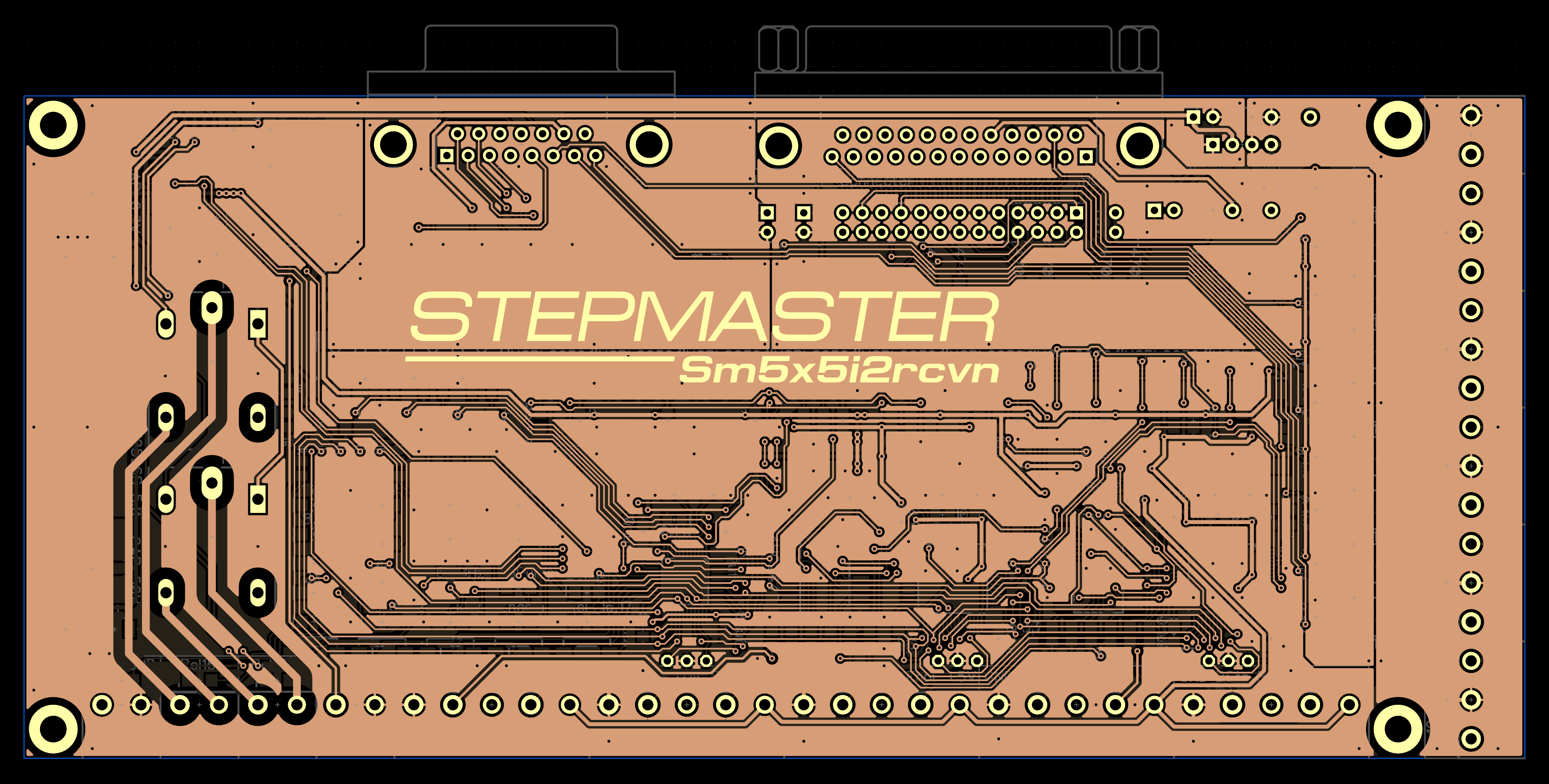

Раз уж так понравилась - вот держи еще нижнюю сторону:
