"Чтобы не создавать отдельную тему ради одного вопроса"

[sima8520]

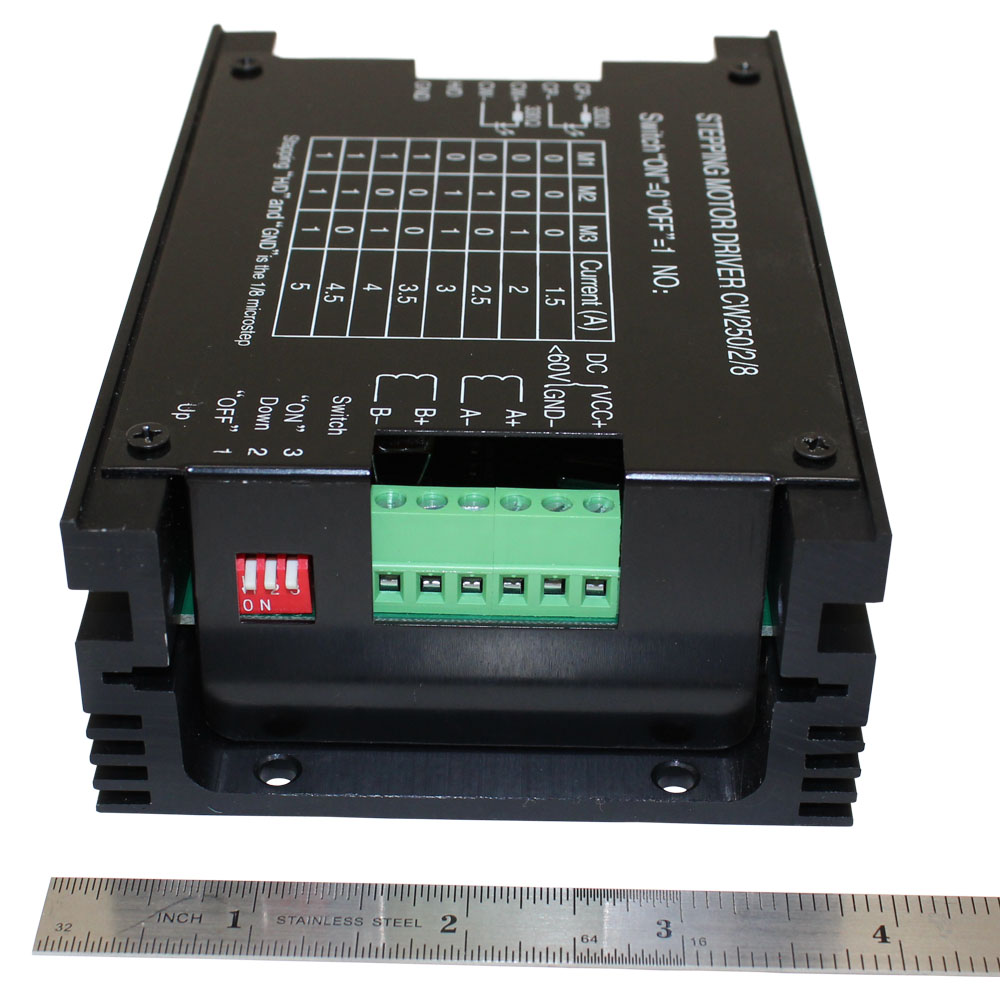

Драйвера вот такие https://www.kysanelectronics.com/graphics/1141003.pdf
В мануале написано что за это отвечает переключатель 4, но их всего три на драйвере

[Сергей Саныч]

В каком состоянии переключатель SW4 и сигнал ENA?
Для проверки удержания можно ENA отключить, а SW4 перевести в ON.

[sima8520]

Вся беда в том что переключателя только три

[Сергей Саныч]

В каком они положении?

[sima8520]

1-2-3
off-on-off

[Сергей Саныч]

Попробуйте запустить двигатель на малой скорости (1-2 оборота в минуту) и оцените момент в движении.
Дайте поработать в таком режиме минут 20-30 и проверьте нагрев ШД.

[FLUKE]

Sima8520, Вроде, подобная проблема - viewtopic.php?f=41&t=12148

[sima8520]

Посмотрел марку мотора, 86BYGH450A-06-05J, они на 5А, попробую выставить максимальный ток на драйвере
Вся беда в том что станок начал сильно люфтить, ось Z могу на пару мм в держании расшатать. При этом если смотреть на муфту и вал ШД - они ворочаются, то есть в нем проблема, но не держит жестко ось

[daemon78]

Всем привет.
Выставлял вчера SBR16 на ось Z, и совсем забыл, что CNC-Technology отвратительно порезали рельсы, не обработав концы (обычно из Китая я сразу ставил и одевал каретки) и надо очень много работать напильником.
Вообщем в двух каретках вылетело под два шарика.
Хотел узнать, на сколько это критично для эксплуатации.
Стоит заказывать новые каретки или можно работать и без двух шариков?

[nevkon]

Просто поставить шарики на место и будет некритично. Если без шариков - машина на 3 колесах тоже может ехать.

[daemon78]

Просто поставить шарики на место и будет некритично. Если без шариков - машина на 3 колесах тоже может ехать.

Да их уже не найти, они в щель укатились бездонную
То есть надо новые каретки заказывать?

[sima8520]

Парни, где то тут видел обсуждения по поводу зоны крепления шпинделя, даже картинка была. Может кто то сохранил себе и поделится?

[nik1]

шарики вроде как не дифицит и недорогие, купить и поставить, не проблемно
У меня уже лет 6 катается без шарика в трех каретках, вроде все путем
Буду капиталить , тогда поставлю, уже купил с разным допуском, но не помню в каких не хватает

[NikolayUa24]

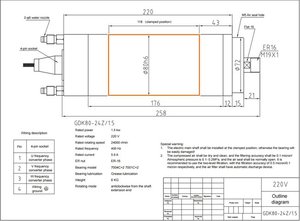

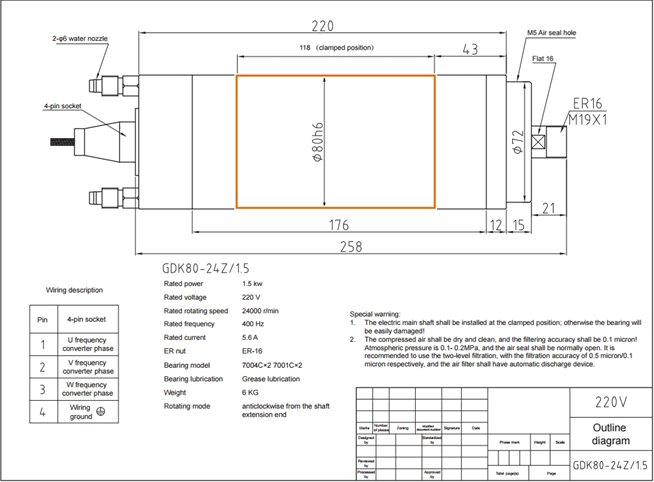

по поводу зоны крепления шпинделя

оно ?

[xenon-alien]

Всем привет.

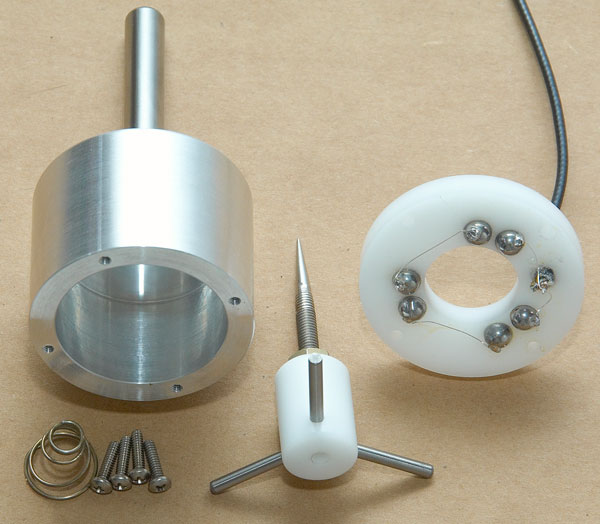

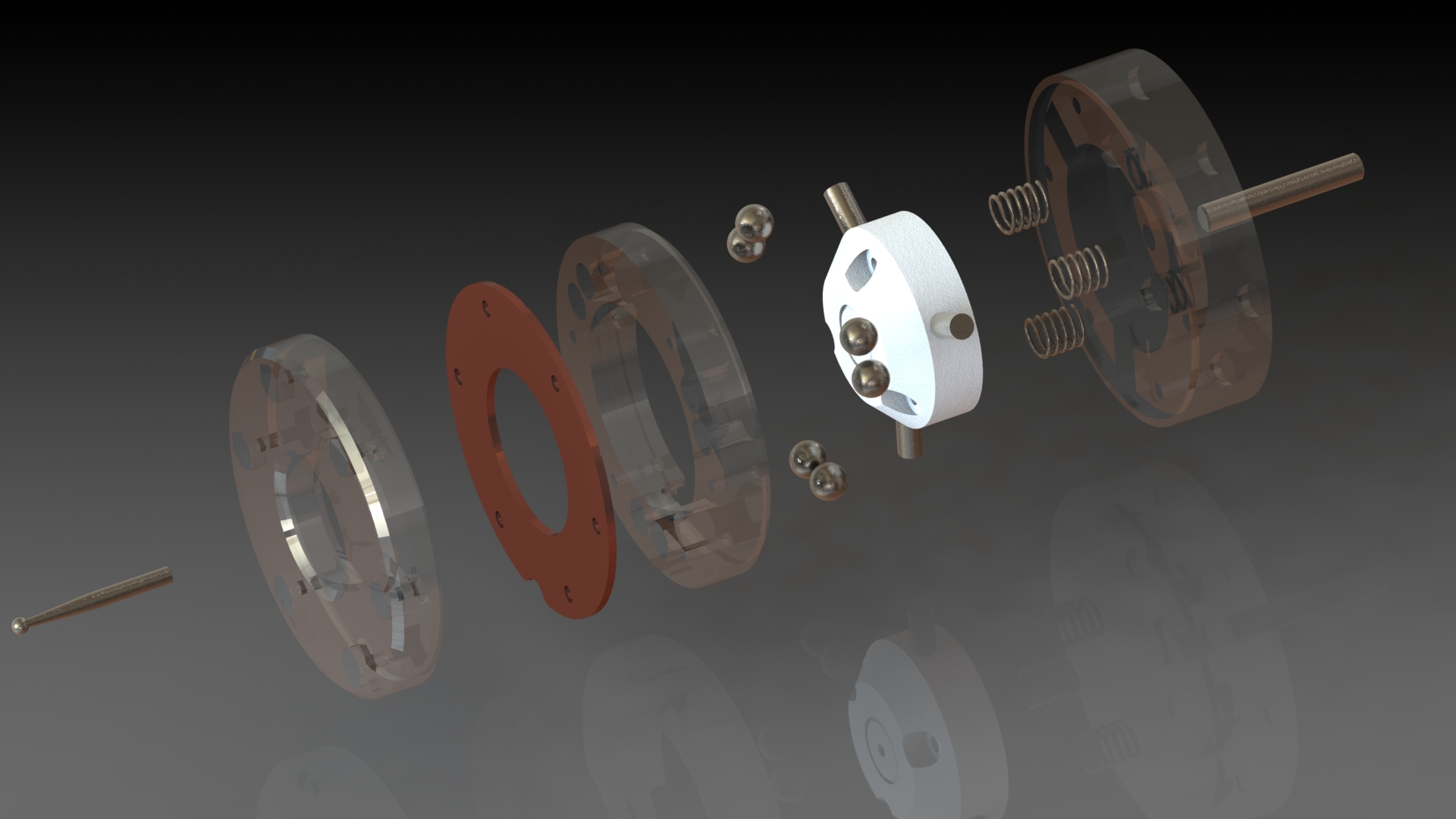

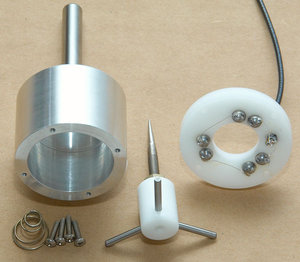

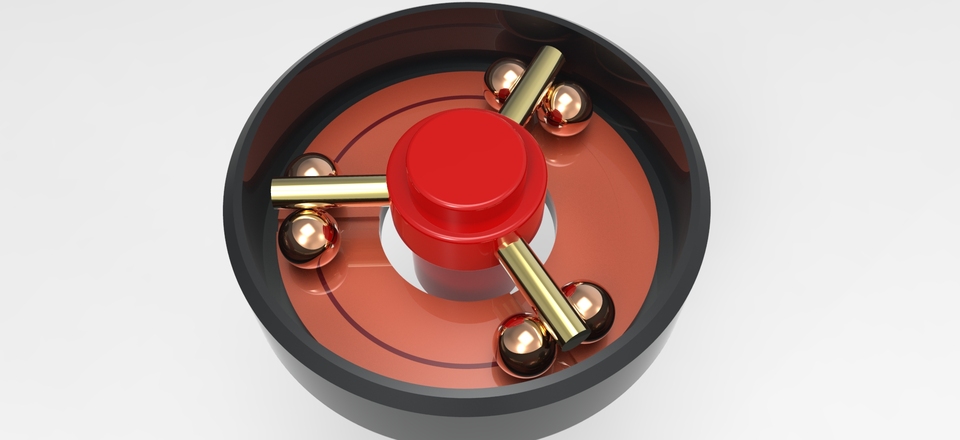

Заинтересовался "центроискателем" для ЧПУ и попытаюсь сам собрать, благо форумчани (даже двое) поделились моделькой и боле чётче понимаю, как это воплотить в жизнь. (правда еще не придумал, как буду его применять в моем станке, но как минимум сканировать поверхность)
Думаю многие видели и понимают его принцип работы.
Но я немного в "ступоре" из-за трех контактов. На сколько они равномерно срабатывают при двух разных направлениях движения?

У меня складывается впечатление, что показания будут не равномерны.
Верно ли я мыслю? (поднятия одной пружины, или двух - это если ставить над каждым контактом пружину)
Стоит ли париться из-за этого? Или разбег не значительный?
И есть вопрос на счет пружины.
Замечал, что в основном большинстве ставится одна большая пружина по центру оси.
Но у нескольких самоделок замечал пружини над всеми тремя контактами. (как бы при использовании одной центральной давали большие отклонения)
Склоняюсь тоже к трем пружинам. (но скорей всего их будет 6, что бы равномерно было как-то, ну и 3 контакта)
Но как же всё-таки лучше?

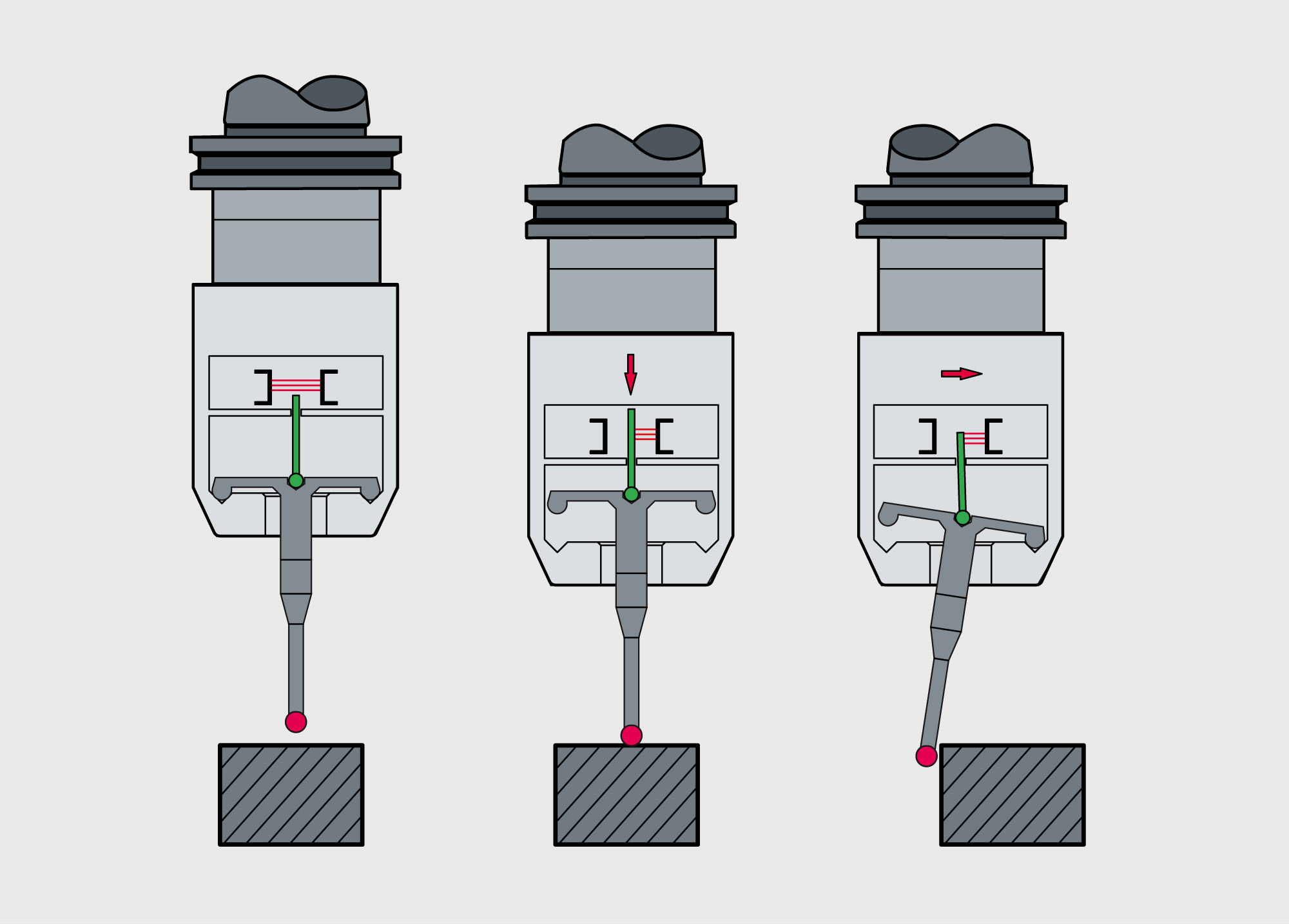

И вот нашел схему кого-то "взрослого" искателя. Только принцип не совсем понятный. (оптический сенсор типа в нем?)

[hmnijp]

так он же на размыкание работает. чуть разомкнув любые из трёх, из-за давления на щуп- есть контакт. и не важно в какой последовательности - сработает как разомкнется первая группа. главное чтобы не закусывал когда поднимаются два цилиндра одновременно в своих направляющих(должны быть довольно свободны)

[xenon-alien]

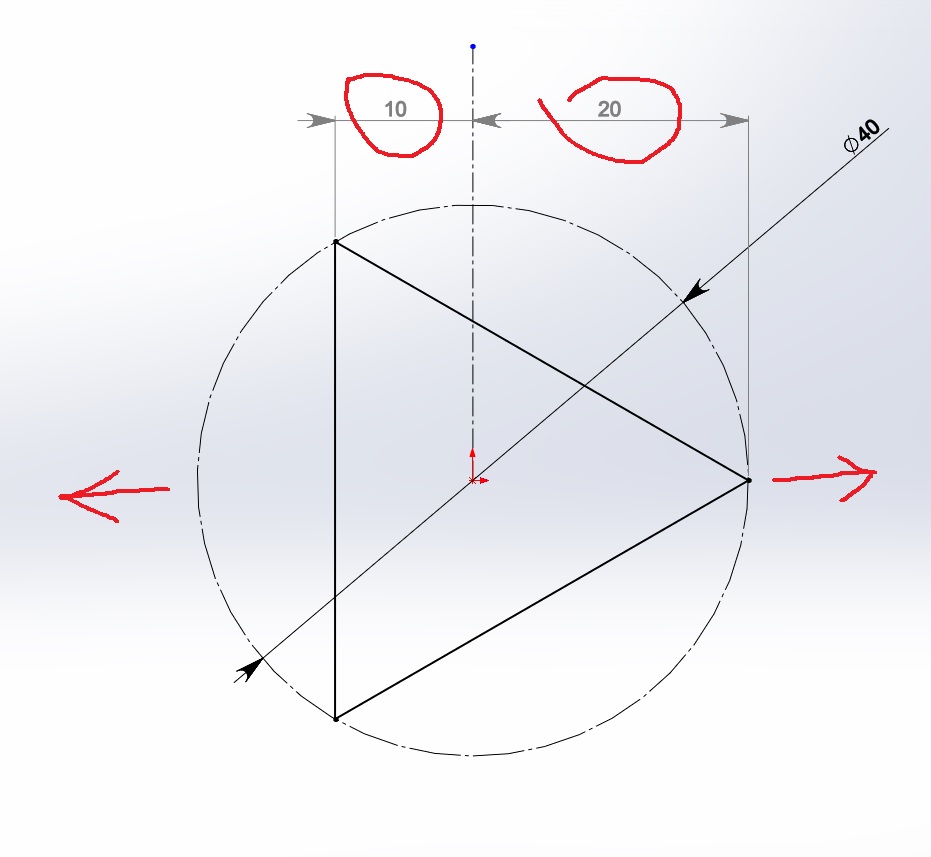

Наверное так будет наглядней, что я имею ввиду.

Плечо срабатывания-размыкания будет разное при противоположном направлении движения.
На сколько велик этот показатель? Или ничтожно мал и не стоит париться?
Правый край быстрее отработает, чем два левых контакта относительно оси. (тем боле плечо меньше и 2 пружины; если поставлю 6 , то пружины не в счет, только плечо, хотя... может на оборот...)

Как по мне, то логичней 4 контакта для симметрии срабатывания в противоположных направлениях.

[hmnijp]

Ну как бы он ничтожно мал) величина пробоя там никакая, да и есть схемы, вроде на ОУ, её нейтрализующие. Во всяком случае это точнее хоббийного станка и изготовления. Три контакта для возможности юстировки. 4 крестом не получится точно выставить, чтобы все шары были замкнуты одновременно, и боковой ход щупа будет меньше - цилиндры будут упираться в направляющие.

[Serg]

Плечо срабатывания-размыкания будет разное при противоположном направлении движения.

Плечо не важно, важен сам факт отсутствия касания любого цилиндра с любым из шаров.

Три контакта для возможности юстировки.

Три "контакта" потому, что трёхточечная опора устойчива на любой поверхности.

[xenon-alien]

важен сам факт отсутствия касания любого цилиндра с любым из шаров.

Я это понимаю, но есть же разница.
К примеру в отверстии индикатором выставились в "0" и установили "щуп". (по кончику нету биения.)
Двигая ось в режиме центроискателя срабатывание произойдет при разном количестве шагов вправо и влево, как на схеме.
Не знаю, это будут микроны, сотки, или десятки. По этому и спросил.
Так как срабатывание при поиске переда и задней части отверстия будут боле симметричны. (ориентируясь по схеме выше, по расположению контактов)
При сканировании правой и левой части будет смещение оси от центра отверстия.
Я это как-то так понимаю. (искался бы центр отверстия по трем касаниям, то результат будет симметричен, а так не совсем из-за 4-х касаний)
