StepMaster ver 2.5

[michael-yurov]

Проще и быстрее заменить оптопару.
Но могу и плату на замену отправить.
Для второго варианта мне нужны адрес и фио получателя.

[BOdrOFF]

Интересна проверка на вшивость. Плата шикарна, картинки с осциллографа тоже. Но вот вопрос необходимости 3х кортексов. Есть где-нибудь тесты их загруженности во время работы? Или фильтры действительно так много ресурсов требуют?

[michael-yurov]

Но вот вопрос необходимости 3х кортексов.

Можно было и на одном сделать. Можно было и вообще без кортексов.
Знаю очень много вариантов, как сделать и дороже и хуже и как потратить больше времени на разработку.
Но, предпочел такой вариант. Лучше сделать уже не могу. Быстрее тоже уже не могу. Дешевле тоже не выходит.

Есть где-нибудь тесты их загруженности во время работы?

Загружены вычислениями приблизительно на 10%.
Естественно, что я оценивал, проверял, измерял загрузку.

[BOdrOFF]

Но вот вопрос необходимости 3х кортексов.

Можно было и на одном сделать. Можно было и вообще без кортексов.
Знаю очень много вариантов, как сделать и дороже и хуже и как потратить больше времени на разработку.
Но, предпочел такой вариант. Лучше сделать уже не могу. Быстрее тоже уже не могу. Дешевле тоже не выходит.

Есть где-нибудь тесты их загруженности во время работы?

Загружены вычислениями приблизительно на 10%.
Естественно, что я оценивал, проверял, измерял загрузку.

10%))Ну ок, думаю всё равно взять в скором времени, практика потом покажет. Если только MESA не надумаю брать.

[Cucumber]

Михаил, а из-за дефектных оптопар координаты всегда уезжают или спонтанно? У меня по оси X сбиваются, но далеко не всегда.

[BOdrOFF]

"Возможность умножения частоты 1X, 2X, 4X, 8X, 16X." - про что конкретно пишется?

[michael-yurov]

Михаил, а из-за дефектных оптопар координаты всегда уезжают или спонтанно? У меня по оси X сбиваются, но далеко не всегда.

Сложно сказать. Проще заменить.
Если сбиваются (именно при работе от NCStudio) - очень вероятно, что оптопары нужно менять.

[michael-yurov]

"Возможность умножения частоты 1X, 2X, 4X, 8X, 16X." - про что конкретно пишется?

Про умножение частоты входного сигнала.
Т.е. если Mach3 выдает на вход платы 20 кГц, то на выходе можно получить 320 кГц (если установить умножение 16X). Это позволит работать с более мелким микрошагом.

[lehamont]

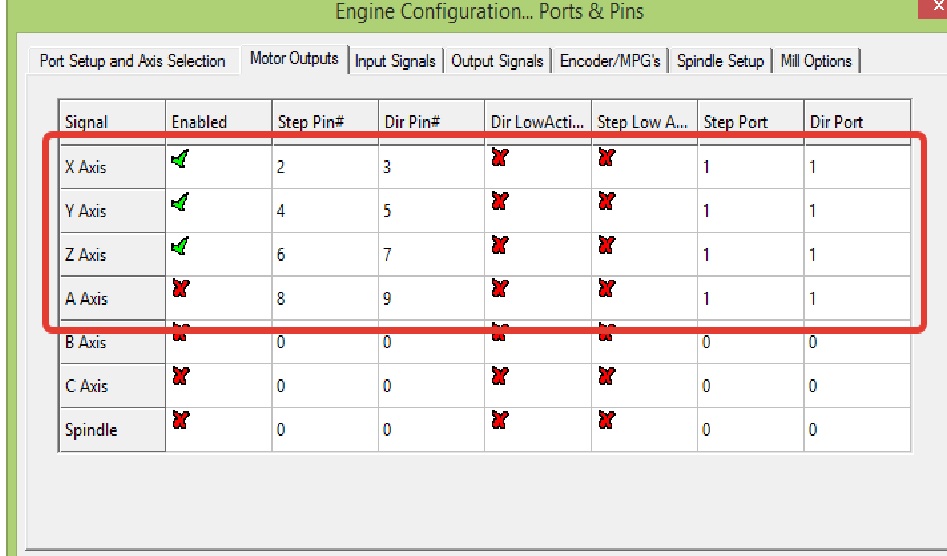

Здравствуйте. Слетела винда,не помню какие настройки забивать Mach3 для осей (Motot Outputs)?Плата StepMaster ver.1.

[michael-yurov]

Плата StepMaster ver.1.

Документация есть в теме про первую версию.
http://www.cnc-club.ru/forum/viewtopic. ... 29#p133585

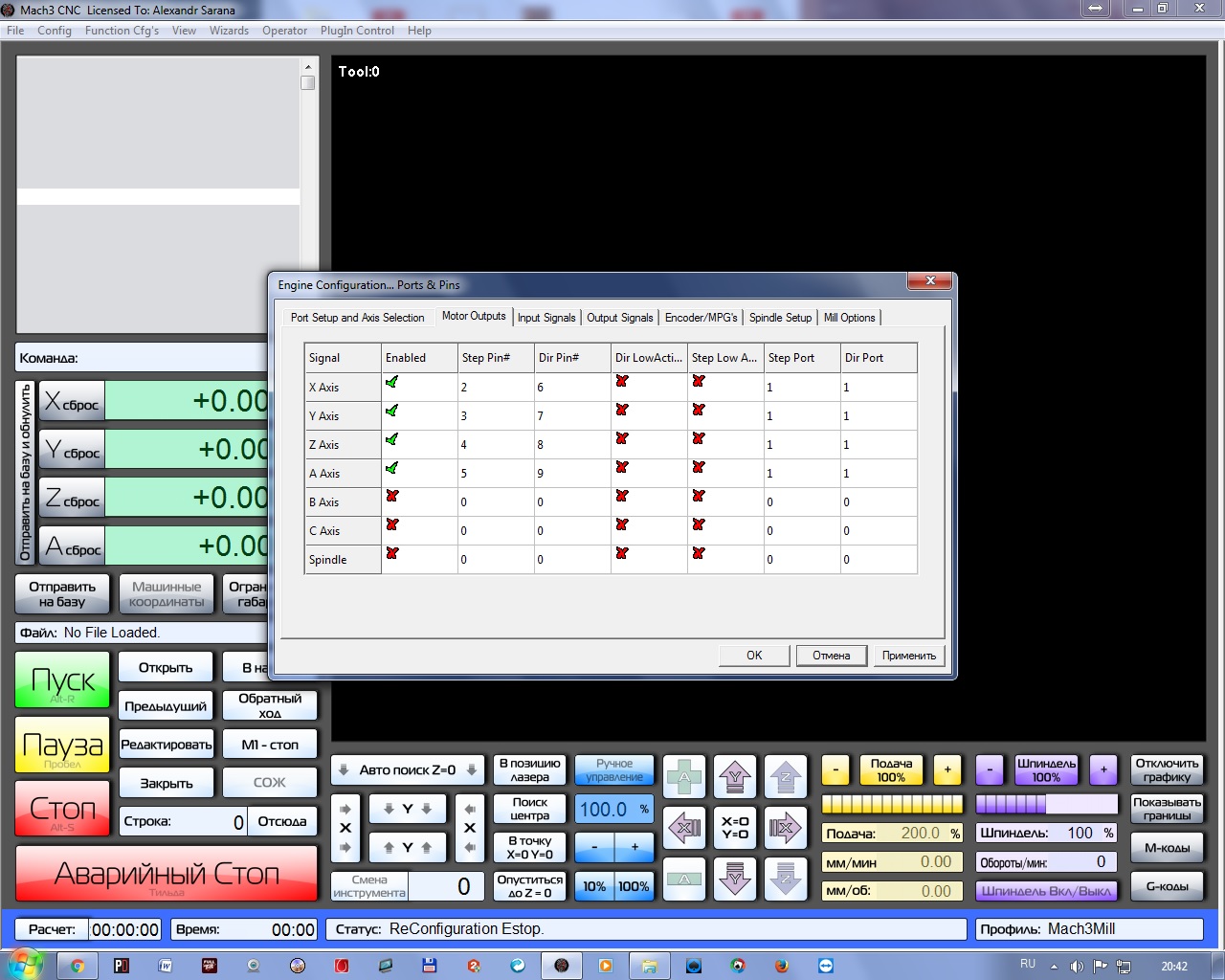

Собственно, и скриншот, вероятно, оттуда.

[lehamont]

Подскажите пожалуйста, забыл. Как называется файл лицензии ?

[Den1117]

Подскажите какие лучше выбрать блоки питания для вашей платы и драйверов LeadShine M542 ? 3 оси 4 двигателя 57HS76-3004.

[anahron]

Все получил, поставил, проблема ушла! Спасибо Михаил за оперативное решение проблемы, на днях отошлю старую платку назад.

[Smlua]

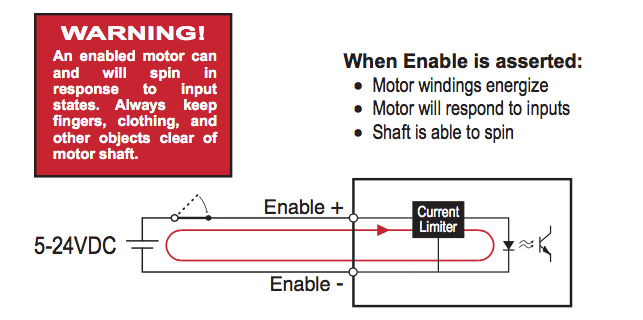

Приветствую, Михаил. Подарил мне друг Вашу плату, недавно заказывал у Вас. Я давно к ней приглядывался именно из-за возвожностей и простоты подключения. Так как работаю в давно уже в NcStudio и делаю себе еще один станок уже сам (остальные мои покупные все) Хочу поставить ее на новый станок. Есть пара вопросов. Планиру ставить серводвигатели с интегрированными драйверами, там есть в инструкции схема подключения сигнала Enable, которая работает аналогично сигналу servo ON, насколько я смог разобраться со своими скудными познаниями в электронике. Тоесть на Enable нужно подать напряжение 5-24в чтоб включить обмотки (схему прилагаю). Вопрос в следующем, подключать нужно согласно схеме в Вашей инструкции, либо можно подключить к реле на плате через отдельный блок или еще как-то можно, подскажите как правильнее. И второй вопрос, в инструкции написано что питание датчиков индуктивных 9 В насколько я понял, будет ли работать датчик с указанным питанием 10-24? Спасибо!

[michael-yurov]

Так как работаю в давно уже в NcStudio и делаю себе еще один станок уже сам (остальные мои покупные все) Хочу поставить ее на новый станок.

На всякий случай напомню о возможной проблеме с оптопарами: http://www.cnc-club.ru/forum/viewtopic. ... 40#p372517

Планиру ставить серводвигатели с интегрированными драйверами, там есть в инструкции схема подключения сигнала Enable, которая работает аналогично сигналу servo ON, насколько я смог разобраться со своими скудными познаниями в электронике. Тоесть на Enable нужно подать напряжение 5-24в чтоб включить обмотки (схему прилагаю). Вопрос в следующем, подключать нужно согласно схеме в Вашей инструкции, либо можно подключить к реле на плате через отдельный блок или еще как-то можно, подскажите как правильнее.

Проще подключить к сигнал Enable.
Можно и через реле - разницы в работе не будет.
Главная проблема в том, что NCStudio не имеет выхода сигнала Enable, и потому приводы будут включаться, когда включено питание компьютера с платой NCStudio.

И второй вопрос, в инструкции написано что питание датчиков индуктивных 9 В насколько я понял, будет ли работать датчик с указанным питанием 10-24? Спасибо!

Такие датчики работают и от 9 В.

[Smlua]

все уяснил, спасибо.
По поводу проблемы - читал, это новая плата, из последних, товарища зовут Георгий, совсем недавно заказывал у Вас ее, так понимаю что в новых проблема решена?
и последний глупый вопрос, по поводу питания платы- есть блок 12 В 15Ватт, подойдет ли такой, или нужно брать меньше мощность? Спасибо, и простите, если вопросы "детские".

[frezeryga]

Енабл проще деактивировать если нечем им нормально управлять.

[Smlua]

Там немного другой случай, моторы просто не включатся, если на эти контакты не подать питание.

[michael-yurov]

По поводу проблемы - читал, это новая плата, из последних, товарища зовут Георгий, совсем недавно заказывал у Вас ее, так понимаю что в новых проблема решена?

Естественно, что после того как я узнал о проблеме - все платы после этого отправлял с хорошими оптопарами.
Можно посмотреть маркировку. Если как на фото - китайские, и, возможны проблемы.
Если с буковкой F (Fairchild Semiconductor) - хорошие.

есть блок 12 В 15Ватт, подойдет ли такой, или нужно брать меньше мощность?

Подойдет.

Енабл проще деактивировать если нечем им нормально управлять. Почему же - путь управляется от платы. Выключил компьютер - отключатся приводы, даже если станок включен.

[Smlua]

Пока подключил к старому станку, немножко поигрался с концевиками, подключал их от отдельного блочка на 12В. все работает прекрасно. Спасибо за труд, Михаил.
