[Udjin]

USB коннектор магнитный, имеется ввиду. Сергей подтвердил, что есть такие в серии.

[verser]

а как крепить без магнита?

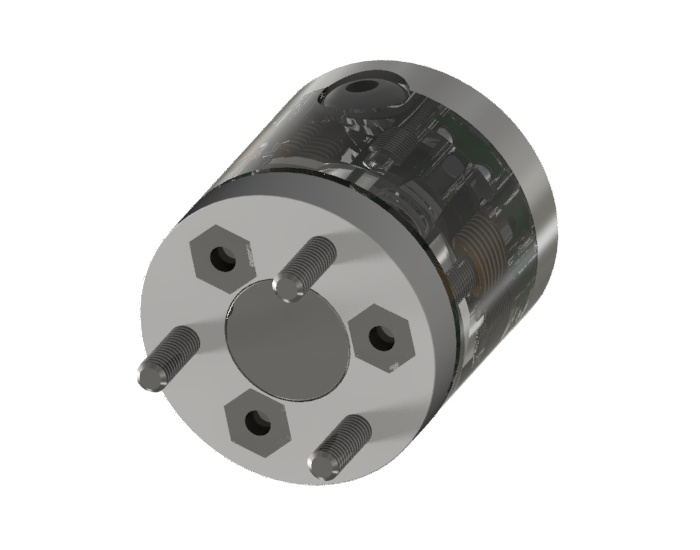

В комплекте будут винты M3x10mm (3шт.)

[R6MF49T2]

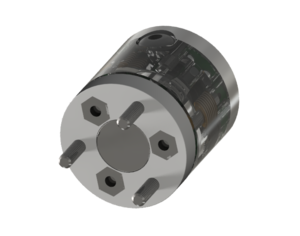

Новый прибор Vers TSm - компактный датчик длины и диаметра инструмента (исполнение mini, с магнитом в основании)

Какой интерфейс?

[xvovanx]

to verser.

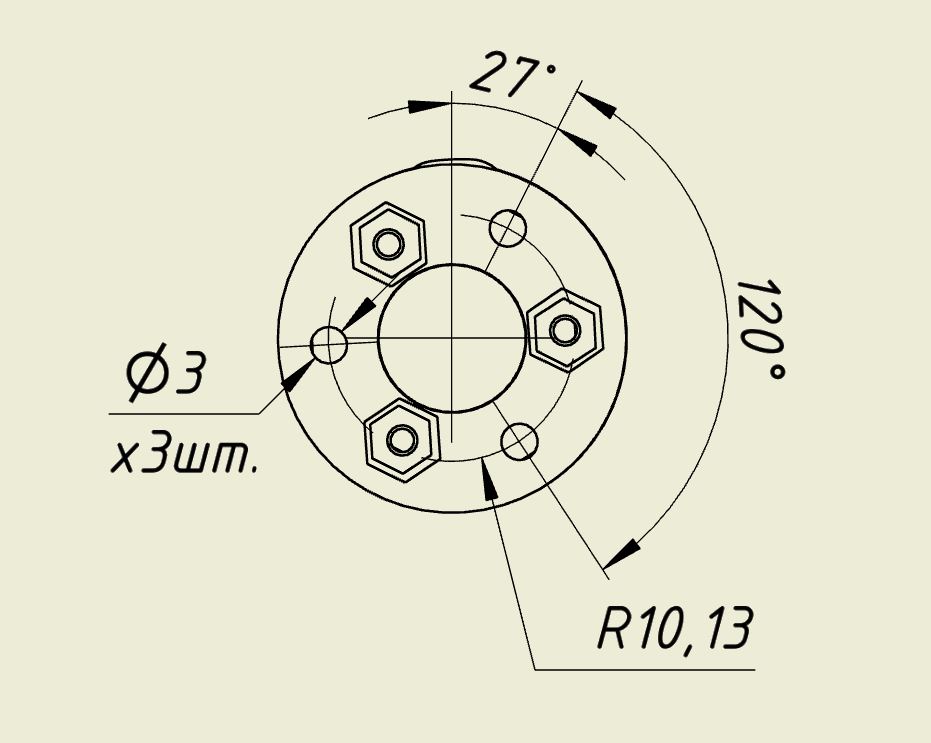

Возник вопрос - почему вы в донышко утапливаете гайки, а не нарезаете в алюминии резьбу? Может как-то влияет на точность при скручивании?

[verser]

Какой интерфейс?

Соединение со станком - как NPN-NC (нормально-замкнутый npn) датчик. По умолчанию идет встроенный 3-х жильный экранированный кабель 3 метра. По желанию может идти microUSB с комплектным кабелем 3 метра.

Возник вопрос - почему вы в донышко утапливаете гайки, а не нарезаете в алюминии резьбу? Может как-то влияет на точность при скручивании?

Юстировочная резъба постоянно эксплуатируется, в дюралюминии M2.5 может быть недолговечной, "проседать", поэтому применена глубокая стальная гайка.

[R6MF49T2]

Соединение со станком - как NPN-NC (нормально-замкнутый npn) датчик. По умолчанию идет встроенный 3-х жильный экранированный кабель 3 метра. По желанию может идти microUSB с комплектным кабелем 3 метра.

Нужен PNP нормально разомкнутый, возможна такая модификация?

[Лодочник]

Нормально разомкнутый не есть правильно. В случае неполадок в кабелях об этом не будет известно и возможно повреждение датчика/инструмента.

[verser]

Нужен PNP нормально разомкнутый, возможна такая модификация?

Такого предложения пока нет.

[Argon-11]

Резиновый сальник (проходная втулка), через к-рый кабель выходит наружу, лучше бы заменить на миниатюрный кабельный ввод с резьбовым колпачком, к-рый хорошо обжимает внешнюю изоляцию провода. На днях ставил в станок датчики, несколько перегибов туда-сюда и внешняя изоляция провода оказывается снаружи датчика. Т.е. теперь провод держится в датчике только на жилах. С кабельным вводом такого бы не произошло.
Что-то типа этого (если срезать штуцер)
https://ru.aliexpress.com/item/10-x-M5- ... 02057.html

[stiks]

Получил свой Vers TSm, выглядит отлично, Сергею спасибо. Возник вопрос. На сайте в FAQ указано подключение к степмастеру с доп питанием 5в. Правильно ли я понимаю, что это для старых версий датчиков, у которых было ограничение по питанию 5в, а в новых можно подключать непосредственно к плате? Заранее спасибо.

[verser]

Да. Теперь можно запитаться прямо от платы (не забывать об ограничении по нагрузке на раздельный узел питания для датчиков у Stepmaster <110ma, для справки TSm потребляет <5ma).

[pilot1773]

У меня ЧПУ управляется контроллером и программой MY CNC . Будет ли работать Ваш прибор и как быть с управляющим софтом?

[mycnc]

Работать будет, разумеется.
Чтобы ответить более подробно, надо знать о каком контроллере идет речь.

[evgenyjp]

У меня ЧПУ управляется контроллером и программой MY CNC . Будет ли работать Ваш прибор и как быть с управляющим софтом?

будет, у меня работает беспроводной на ЕТ7.

[Argon-11]

Надеюсь, автор извинит меня, что немного оффтоплю.
Кто-нибудь разъясните несведущему практический смысл измерения диаметра фрезы? Я верно понимаю, LinuxCNC и прочие не могут и не должны вносить компенсацию при отличии измеренного диаметра от того, что указан в G-коде? Но тогда зачем?
Для защиты от дурака, чтобы при неверной фрезе софт выдал сообщение? Или чтобы учесть биения и по результатам измерений G-код править?

[verser]

Я верно понимаю, LinuxCNC и прочие не могут и не должны вносить компенсацию при отличии измеренного диаметра от того, что указан в G-коде?

В теории можно постпроцессор (например, Solidcam) попросить вставлять G41, G42 в нужные места и тогда linuxcnc будет учитывать диаметр фрезы из таблицы инструмента, а если дополнить Auto Tool Measurement функцией измерения диаметра фрезы, то корректировки диаметра будут вноситься в таблицу автоматически при каждой смене инструмента, соответственно фрезеруем всегда очень точно. Это в теории .

[ScrewDriver]

Надеюсь, автор извинит меня, что немного оффтоплю.
Кто-нибудь разъясните несведущему практический смысл измерения диаметра фрезы? Я верно понимаю, LinuxCNC и прочие не могут и не должны вносить компенсацию при отличии измеренного диаметра от того, что указан в G-коде? Но тогда зачем?
Для защиты от дурака, чтобы при неверной фрезе софт выдал сообщение? Или чтобы учесть биения и по результатам измерений G-код править?

Ты же можешь использовать диаметры в CAM - и тогда да, никто никому ничего не должен. А можно использовать компенсацию в стойке - тогда либо оператор непосредственно в стойке забивает диаметр в таблицу инструментов, либо например скрипт замеряет инструмент из магазина и уже режет им очень точно с компенсацией слева или справа (41 и 42 коды).
Третий вариант можно делать чистовые отдельным g-кодом, после прохода - измеряется деталь на столе, делается корректировка в таблице инструментов и проходится чистовая еще раз.

[Argon-11]

А можно использовать компенсацию в стойке - тогда либо оператор непосредственно в стойке забивает диаметр в таблицу инструментов, либо например скрипт замеряет инструмент из магазина и уже режет им очень точно

Если это возложить на стойку, то как быть с количеством контуров и перекрытием их, скажем, в обработке "кармана"? Неужели стойка выполняет часть работы CAM?

[ScrewDriver]

Неужели стойка выполняет часть работы CAM?

Нет конечно, надо смотреть что кам может в этом плане и как работает галочка компенсации инструмента.

[verser]

Видео от пользователя, проба подключенного TS приемнику WL v.4 для объединения на 1 OUT
https://www.youtube.com/watch?v=nPsFQNq ... e=youtu.be
