Комплект для Dron,а уже изготовлен,сегодня был оттестирован,завтра еще раз все проверим и в самое ближайшее время можно будет отправить.Завтра вечером отпишусь по результату тестирования.

Комплект готов,оттестирован.Четыре платы-MAIN,PWM,ENCODERS,I\O +шлейфы 4 шт. Деньги можно переводить. Сумма к оплате -14100 руб.Подробности в ЛС.

[mmv]

Ведется работа по изготовлению тех. документации. С уважением.

[Lexxa]

Макс, Вован говорил, что собирается делать все на одной шине (pwm, io, итд).
Как с этими планами дела?

[T00T]

Лёх, привет.
Пока прикручиваю Step/Dir.(Многим желающим нужно).

И для вопросов модернизации есть другая тема, давай, ежели чего в ней.

[Dron]

Друзья , Платы получил.
Монтаж понравился - респект.
Не получается подобрать хорошую материнскую плату с процесором
Перебрал несколько штук лучший джитер 32000 .
Для управления степ\дир это многовато ( как написано в документации)
Для -+12в подойдет или нет ?

[T00T]

Dron, у вас плата нового образца, расположение разъёмов можно посмотреть здесь:
http://www.cnc-club.ru/forum/viewtopic. ... 27#p286927.

Не получается подобрать хорошую материнскую плату с процесором
Перебрал несколько штук лучший джитер 32000 .
Для управления степ\дир это многовато ( как написано в документации)
Для -+12в подойдет или нет ?

А что такое джитер 32000?

Если чего не понятно по установке и настройке спрашивайте.

[Dron]

Джитер это http://linuxcnc.org/docs/2.7/html/insta ... -test.html

[N1X]

Для управления степ\дир

Это когда комп шаги генерит, а здесь я так понял в плате Stepgen, тогда нормально...

[T00T]

Для управления степ\дир это многовато ( как написано в документации)
Для -+12в подойдет или нет ?

Это когда комп шаги генерит, ...

Для +-10в без разницы, и если step/dir будет в контроллере реализован тоже.
Где то выше я писал какой у меня комп на станке(на барахолке за 500р купил).

[mmv]

Для DSP1 комплект готов. Подробности в ЛС.

[torvn77]

T00T, а у тебя есть что ни будь простое, желательно совместимое по разъёму с дешёвой платой NC Studio?

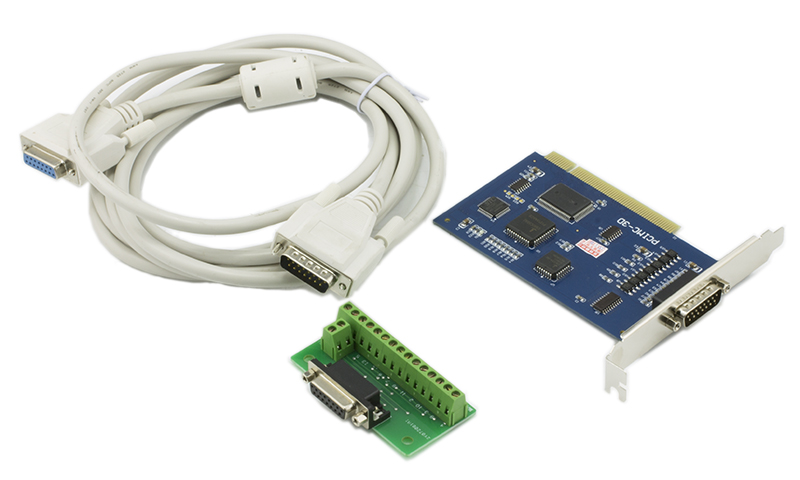

Например вот этой:

[T00T]

а что это, и что с чем совместить нужно?

[torvn77]

У меня работадатель не против если я буду использовать удобное для себя LinuxCNC,
но требует что бы он мог в любой момент востановить на станке привычную для себя NC Studio.
В общем решили сделать отдельный ПК под меня, а старый поставить на стелаж как резерв и
надо чтобы разъём на плате контролёра был совместим с разъёмом контролёра NC-Studio

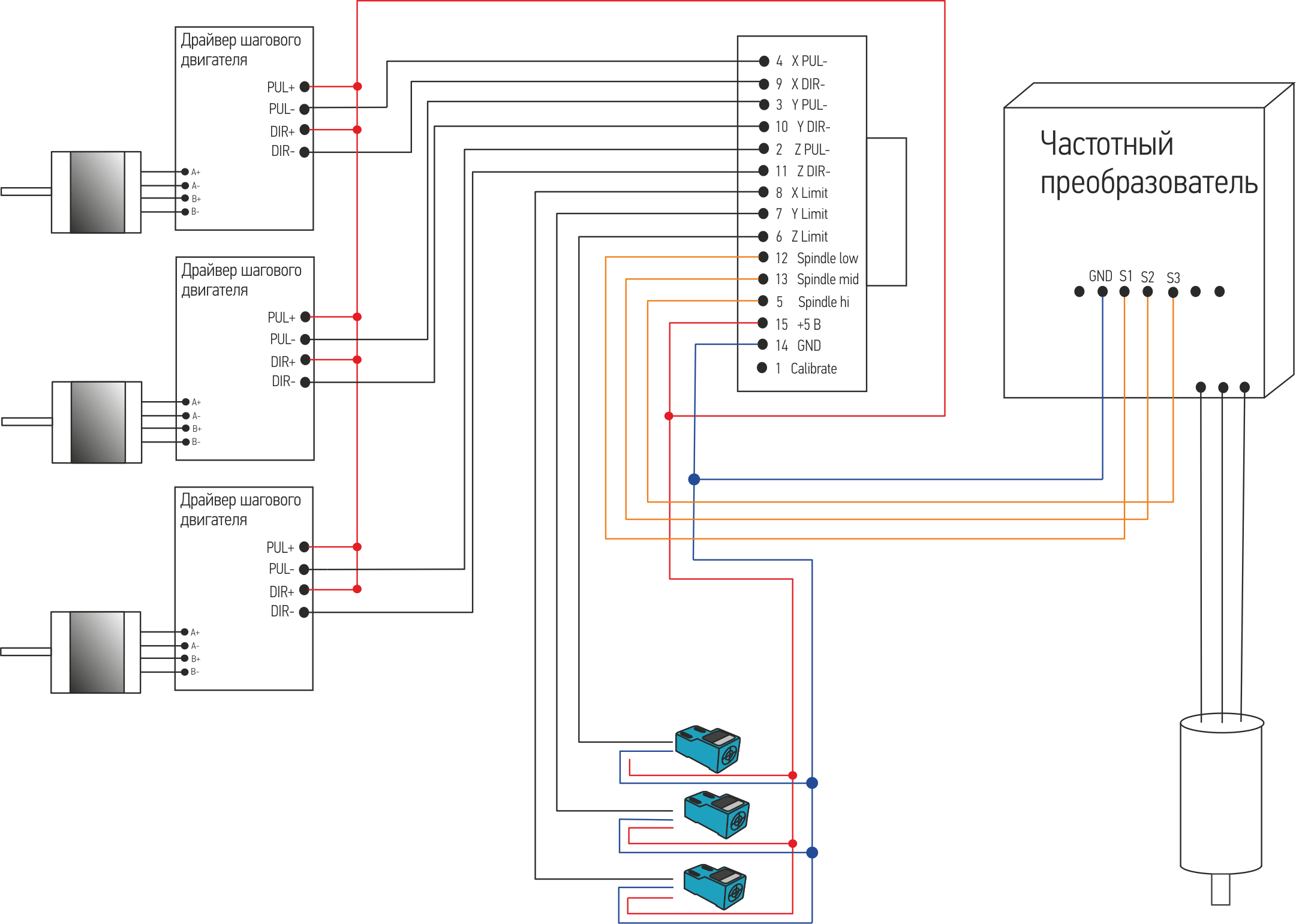

Вот схемы идущие в комплекте к этой плате:

Ну конечно хорошо бы ещё отдельный DB9 с GPIO для подключения центроискателя и управления парочкой релюшек.
Ну и чтобы желательно было не дорого.

[T00T]

Модуль Step/dir ещё не внедрён пока.
Такое изделие нужно будет только вам одному. Все изменения за ваш счёт?
Тут нет ни энкодеров, ни чего то ещё скоростного. Подключитесь на LPT порт. Ну или нужно будет использовать какой то стандартный вариант.

[T00T]

T00T, а у тебя есть что ни будь простое

А куда ещё проще, to_pci - с него все пины наружу. Высокая скорость, и недорого.

[torvn77]

Как я понимаю, Step/Dir когда вы его сделаете будет ещё дешевле или не сильно дороже чем этот комплект для управления через NC Studio?
Может тогда вам всёже подумать над созданием имеющей совместимый с NC Studio разъём?
ИМХО отсутствие необходимости что либо переделывать в шкафу управления будет большим плюсом при переходе с этой системы.
Ну а для пробника и центроискателя можно сделать отдельный разъём.
Больше ничего скорее всего к станкам такого уровня всё равно не подключат.

А мотив перехода с NC на LinuxCNC простой, даже в конфигурации по умолчанию интерфейс у LinuxCNC лучше чем у той версии, с которой работает эта плата.
Ну а если вы ещё и GladeVCP панель так же как и verser сделаете или даже с ним объединитесь, то вы по интерфейсу и удобству использования сможете превзойти NC Studio.

[T00T]

Для такого решения LPT - самое оно. Step/Dir - MAIN будет стоить всё равно столько же.

[torvn77]

С LPT куча проблем, начиная с поиска подходящей платы и кончая тем, что с настройкой порта в последних версиях линукса произошло что-то не понятное.
В общем на винде дешёвые платки для NC Studio LPT потихоньку вытесняют.

При чём в случае LinuxCNC внешний контролёр LPT должен быть правильным, без дополнительных устройств и точно соответствующий стандарту.
В общем ну его.

[T00T]

В общем я не склонен делать какие то нестандартные решения. Если вам нужно, то переходник в вашем случае будут выглядеть как пара разъёмов с проводами.

[N1X]

T00T, все нормуль, torvn всегда кого-то просит что-то делать за него, к этому просто нужно привыкнуть....
