PathMaster v2.5

[michael-yurov]

Добавил виртуальную клавиатуру для сенсорных экранов (ввод числовых параметров и команд в строку MDI).

[michael-yurov]

Инструкция:
https://pathmaster.ru/#download

[vtgmfg]

без контроллера УП не катается?

[Prav]

Нужен симулятор без платы контроллера

[michael-yurov]

без контроллера УП не катается?

Нет.
Кроме перемещения ничего симулировать не получится.
Да и симуляция перемещений не даст представление о реальной работе.

[vtgmfg]

контроллер у себя к инету подключите.
и в проге какие то таймауты на максимум

[vtgmfg]

а то зря что ли езернет

[michael-yurov]

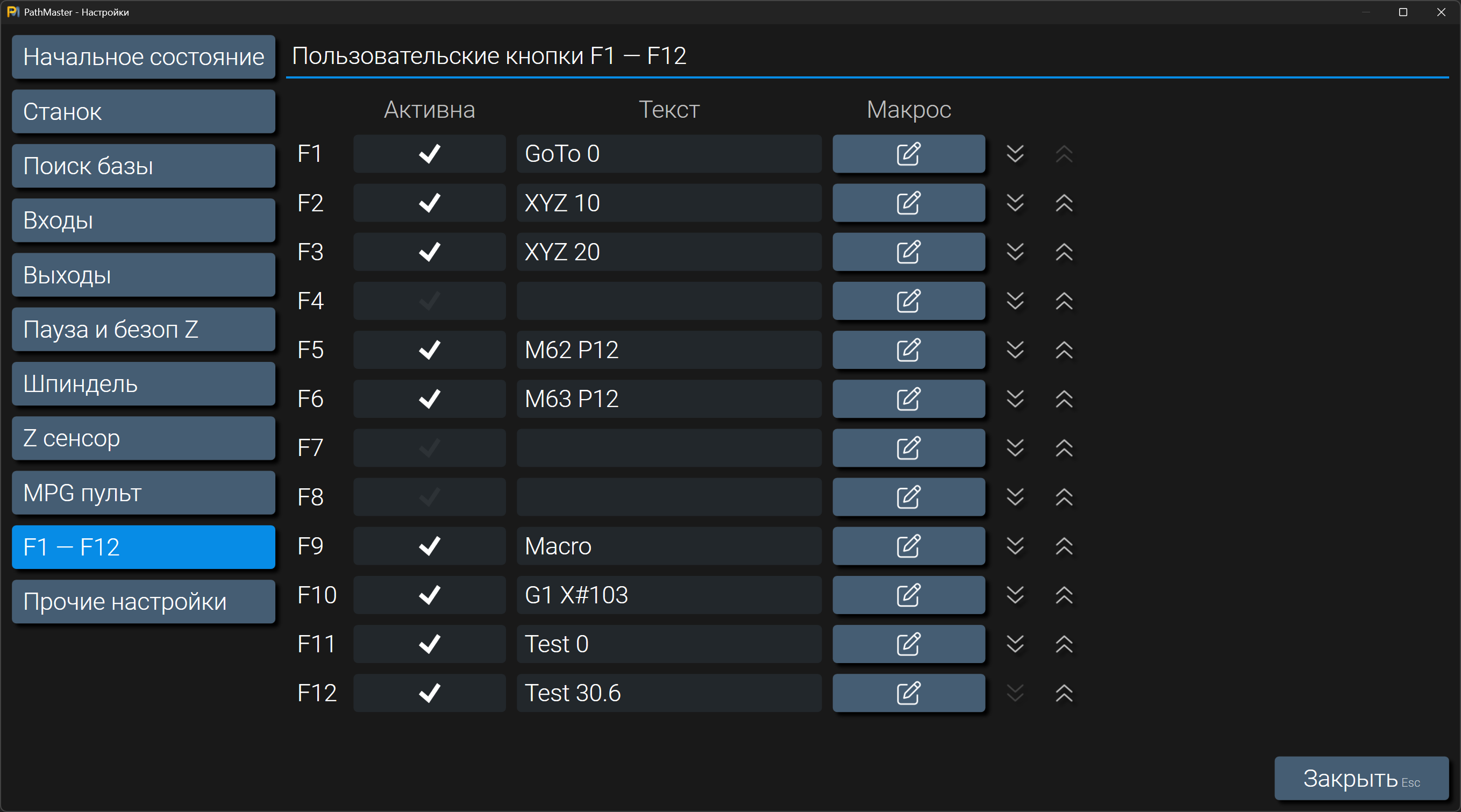

Сделал настройку пользовательских кнопок User F1 — F12.

[michael-yurov]

Добавил команды управления цифровыми выходами.

• M62 Pn – Включить цифровой выход n
• M63 Pn – Выключить цифровой выход n

[michael-yurov]

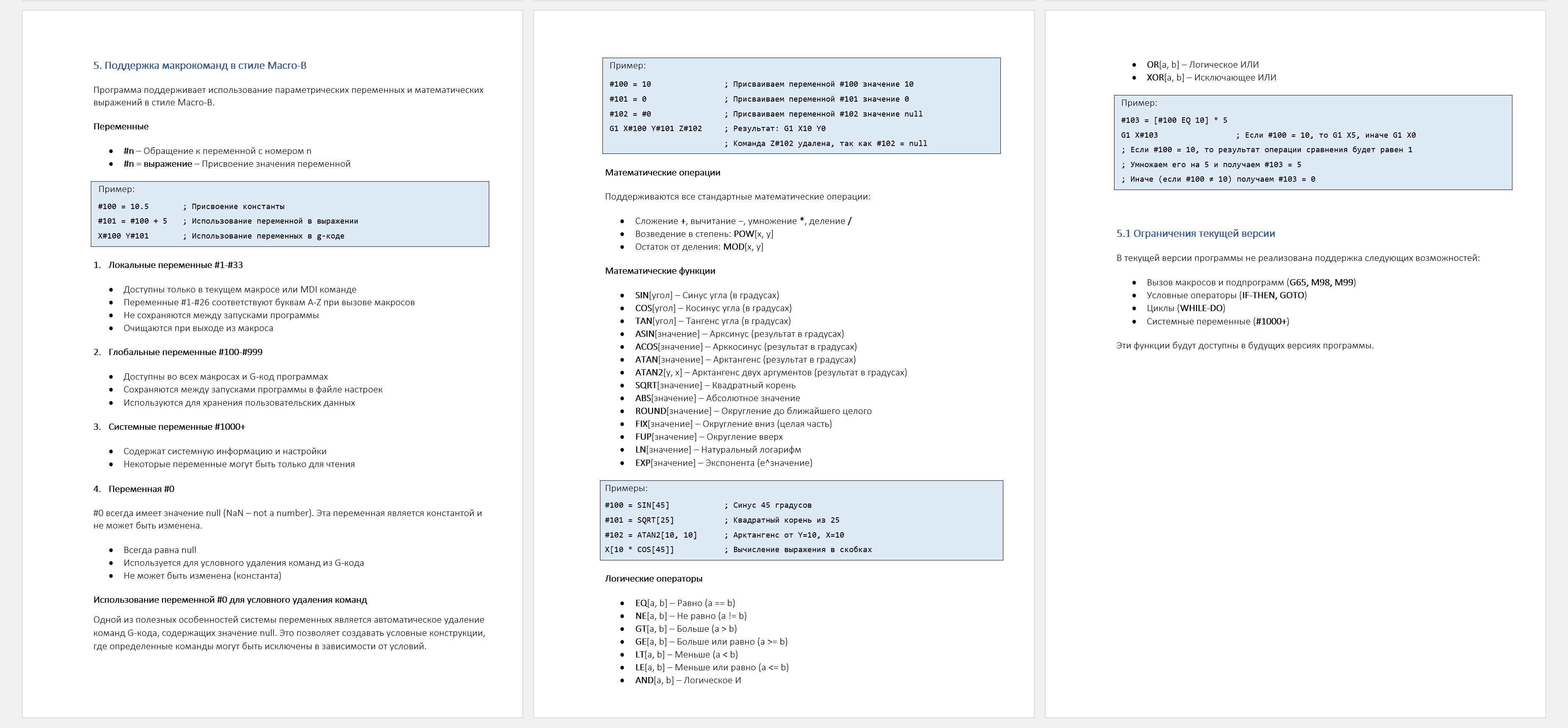

Добавил поддержку переменных [#xxx] и математических функций в стиле Macro-B

Дополнил документацию.

Работаю над реализацией макросов.

[michael-yurov]

Автоматическая проверка обновлений при запуске программы:

[michael-yurov]

Доработал код обновления интерфейса (улучшена отзывчивость).
Ускорил 3D визуализацию (данные траектории теперь располагаются в памяти видеокарты).

Исправлен код работы с буфером данных контроллера.
Добавлен вывод сообщений об ошибках буфера.
При обнаружении ошибки в буфере данных станок остановится и выведет сообщение на экран.

[michael-yurov]

Сделал поддержку программных ограничений рабочего поля (Soft Limits).
Добавил защиту от одновременного подключения нескольких ПК к контроллеру.

[AlexVrrr]

А что с самим планировщиком траектории? Не увидел в инструкции g64 . Какое сглаживание , как работает ? Как вообще устроено ускорение торможение ?

[vtgmfg]

Добавил защиту от одновременного подключения нескольких ПК к контроллеру.

надо еще таймер в контроллере чтобы принудительно рвал связь с присосавшимся ПК

[michael-yurov]

А что с самим планировщиком траектории? Не увидел в инструкции g64 . Какое сглаживание , как работает ? Как вообще устроено ускорение торможение ?

С планировщиком все прекрасно!
Конкуренцию могут составить только серьезные промышленные решения, где речь идет уже о нанометрах и экономии долей секунды на всей УП. Но для такого требуется значительно более дорогое железо.

Время выполнения близко к минимально возможному с точки зрения математики.
Сама логика работы планировщика сильно отличается от Mach3 и LinuxCNC, потому настройка G64 просто отсутствует, т.к. отклонения от траектории практически не происходит.

Раскрывать секреты не хочу, но сам принцип отличается от распространенных методов. На мой взгляд, в классическом подходе допущены ошибки в определении рамок и ограничений в которых может действовать планировщик. Отчасти это сделано для упрощения кода. Отчасти ради обеспечения последовательности вычислений.

В дальнейшем, если возникнет необходимость еще повысить точность обработки, возможно, сделаю автоматическую настройку тонких параметров планировщика. Может быть добавлю что-то вроде регулятора, позволяющего изменять баланс точности и времени обработки.

P.S. Один из пользователей на днях рассказал, что его заказчик обратил внимание на возросшее качество обработки, хотя ничего не знал о замене контроллера.

[AlexVrrr]

Ну больше всего интересует качество поверхности при 3д обработке на алюминии , чтоб была всегда плавная подача без дерганий . Ибо часто в работе матрицы для композитов . Точность конечно тоже важна но и безостановочность движения с плавными переходами в приоритете. Для линукс цнц запилили планировщик с s кривыми с оч сложной математикой . https://forum.linuxcnc.org/38-general-l ... ?start=240 . Вы как разработчик примерно можете сравнить подходы ваш и этот в линукс .

[michael-yurov]

Для линукс цнц запилили планировщик с s кривыми с оч сложной математикой. https://forum.linuxcnc.org/38-general-l ... ?start=240
Вы как разработчик примерно можете сравнить подходы ваш и этот в линукс.

Я особо не изучал их новый планировщик.
Вроде бы давно уже запилили. Но тогда говорилось о огромном количестве настроек, с которыми мало кто понимал что делать.

Тему посмотрел... Я так не заморачивался. У меня проще, но, мне кажется, ничем не хуже.

У них принципиально другой подход - последовательный. Сначала геометрически рассчитать путь, а потом движение строго по нему.

У меня все наоборот - пройти путь по возможности ближе к траектории за минимальное время. Что-то вроде прохождения гоночной трассы, когда штурман дает информацию, как не вылететь с трассы, а пилот уже действует по своему усмотрению.

Настройки S-кривых в чистом виде у меня нет, но есть плавное (хотя и не линейное) изменение ускорения, что по сути дает примерно такой же эффект.

чтоб была всегда плавная подача без дерганий.

Равномерность движения могу подтвердить тем, что траектория сохраненная с использованием дуг выполняется за такое же время, что и траектория, сохраненная линейными сегментами. Т.е. файлы разные, а время выполнения одно.

[michael-yurov]

Ну больше всего интересует качество поверхности при 3д обработке на алюминии, чтоб была всегда плавная подача без дерганий.

Сам я это проверить и показать не могу. У меня ни станка по металлам нет, ни LinuxCNC не использую, чтобы сравнить.

[Dimka]

позволяющего изменять баланс точности и времени обработки.

В fanuc такая фишка интересная есть - G05.1 называется. 10 режимов предусмотрено: от "наименьшая точность и наилучшее время", до "высокая точность и большее время".
