Gcodetools - plug-in Inkscape для экспорта в Gcode

Nick · Сообщение **Nick** » 07 дек 2009, 10:49

: Сгенерированный Gкод в EMC2

Тип	Расширение векторного графического редактора Inkscape
Разработчик	Команда разработчиков Gcodetools
Написана на	Python
ОС	Кроссплатформенное программное обеспечение (Windows, Linux, MacOS)
Версия	1.7 от 01.07.2010
Лицензия	GNU GPL
Количество загрузок	7800+

Gcodetools - CAM расширение для Incscape

Gcodetools это расширение векторного редактора Inkscape, которое позволяет подготавливать и экспортировать векторную графику в Gкод.

Gcodetools и Inkscape распространяются под лицензией GNU GPL, т.е. бесплатно, в т.ч. для коммерческого использования. Обе программы кросплатформенные, есть дистрибутивы под Windows, Linux и MacOS.

Для оформления темы нам нужны скриншоты и фотографии Ваших работ, публикуйте Ваши фотографии в этой теме.

Возможности Gcodetools (для просмотра содержимого нажмите на ссылку)

Возможности новой версии Gcodetools 1.6

Экспорт в Gcode

: Gcodetools cnc обработка площади

: Gcodetools CAM для токарных станков с чпу

: Gcodetools гравировка от Rene

: Bears by Durachko

Экспорт кривых в Gcode
Аппроксимация с использованием круговой интерполяции (G02 и G03)
Автоматическое разбиение кривых для достижения заданной степени точности
Обработка со сменой инструментов
Экспорт Gкода в параметрической или обычной формах
Добавление собственных заголовков и окончаний
Выбор единиц измерения
Многопроходная обработка
Автоматическое добавление цифрового суфикса к назваию сохраняемого файла

Обработка на токарном станке

Создание траекторий для обработки детали на токарном станке
Расчет чистового прохода
Задание заглубления при чистовом проходе
Задание количества чистовых проходов
Два различных метода вычисления чистовых проходов
Замена стандартных осей

Обработка площади контуров

Создание траекторий для обработки площади контуров
Возможность коррекции созданных траекторий

Гравировка фигурными фрезами

Создание траекторий для обработки контуров фигурной фрезой
Задание произвольной формы фрезы

Библиотека инструментов

Здание различных параметров инструмента и обработки (диаметр инструмента, скорость обработки, заглубление за проход, скорость заглубления, задание произвольного кода перед/после заглубления, форма инструмента, произвольный код смены инструмента)
Возможность копирования инструментов
Возможность обработки со сменой инструмента

Система ориентирования

Задание масштабирования по всем осям
Задание поворотов в плоскости ХY
Задание смещения по всем осям
Ориентация по произвольным точкам

Постпроцессор

Создание произвольной программы постпроцессора или выбор из стандартного набора
Масштабирование и смещение Gcode
Произвольная замена команд (в том числе одновременная замена)
Параметризация Gcode
Округление длинны дробной части чисел в Gкоде

Предварительная проверка рисунка

Выделение маленьких контуров (возможных артефактов area)
Проверка принадлежности инструментов
Проверка порядка обработки

Плоттерная резка

Экспорт в Gкод для плоттера с тангенциальным ножом. Четвертая ось A - угол наклона ножа.

Общие

Проверка наличия обновлений.

вверх

Лицензия (для просмотра содержимого нажмите на ссылку)

Установка (для просмотра содержимого нажмите на ссылку)

Видео уроки (для просмотра содержимого нажмите на ссылку)

Использование и уроки (для просмотра содержимого нажмите на ссылку)

Скриншоты (для просмотра содержимого нажмите на ссылку)

Загрузить последнюю версию (для просмотра содержимого нажмите на ссылку)

Дополнения (для просмотра содержимого нажмите на ссылку)

Благодарности (для просмотра содержимого нажмите на ссылку)

Помощь в разработке (для просмотра содержимого нажмите на ссылку)

Протестировано на или системные требования (для просмотра содержимого нажмите на ссылку)

sandman · Сообщение **sandman** » 01 апр 2011, 21:15

и вот результат: только контур, а контур я очень хорошо могу и в blender'e сделать...
Мне было интересно площадки обрабатывать, но это почемуто не получается

Nick · Сообщение **Nick** » 01 апр 2011, 21:27

Area width это "толщина" площадки.

Плагин не создает контуры, а использует объекты Inkscape, как раз ту самую динамическую втяжку. Поэтому нужно примерно прикинуть какова самая толстая часть контура, и сделать area width равным примерно половине. После выполнения Area должны появиться новые контуры внутри исходного. После этого нужно проверить, что внешний контур не повторяется несколько раз (такое бывает) и проверить контур на ошибки. (Можно, например, назначить толщину обводки равной толщине фрезы, и установить скругленные края и углы.)
И после этого делаем Path-to-Gcode.

sandman · Сообщение **sandman** » 02 апр 2011, 11:27

Ясно, попробовал так, вроде чтото выдало.
Но- некоторые пути фреза проходит несколько раз подряд, и есть ещё много непонятного.
Буду разбиратся, спасибо за помощь.

Nick · Сообщение **Nick** » 02 апр 2011, 13:33

В версии dev, есть функция Fill area, она заполняет площадь контура либо спиралью, либо змейкой. Работает вроде без глюков. Единственное, что пока не сделано - это объединение получившихся контуров в один. Но это не страшно - просто увеличится количество подъемов и опусканий инструмента.

Очень советую попробовать.

Сообщение **V0id** » 03 апр 2011, 15:35

root писал(а):Хммм... имхо это не совсем баг... хотя наверное для некоторых систем он может быть чувствителен.
Вот простое решение - постпроцессор для стирания всех перемещений по Z. Точнее, убираются все строки вида G0(1-9) Z...
regex("G0\d\s*Z.*","(z motion removed)");

Unrecognized function 'regex' while postprocessing.
(Command: 'regex("G0\d\s*Z.*","(z motion removed)");')

Nick · Сообщение **Nick** » 03 апр 2011, 16:15

У тебя наверное не dev версия, там уже regex есть...

silex · Сообщение **silex** » 14 апр 2011, 20:43

всем привет.
Я вообще новичок в этой теме и в этом направление но очень хочу постичь ЭТО.
меня интересует создание gkoda .Есть ли инструкция по установки плагина ,а также пошаговая инструкция ,на русском языке ,как им пользоваться с картинками ))).
Буду очень благодарен всем кто откликнется

Nick · Сообщение **Nick** » 15 апр 2011, 11:23

Что будешь резать? Какой примерно контур?

Вообще, ссылки на инструкции есть в шапке.
Правда, не совсем от последних версий, но там все по-аналогии.
Вот простая инструкция, как сделать Gкод за 7 кликов. Она на английском, но посмотри ка картинки, там показано куда надо кликать - не ошибешься

. Главное проверь что правильно настроена директория вывода Клик №5

.
http://kalyaev.com/2010/20100423/tut02/tut02.html

Установка предельно проста и тоже описана в шапке

:

Windows
Распакуйте архив и скопируйте все файлы в каталог Program Files\Inkscape\share\extensions\
Linux
Распакуйте архив и скопируйте все файлы в каталог /home/<имя пользователя>/.config/inkscape/extensions/
или /usr/share/inkscape/extensions/ и перезапустите inkscape

silex · Сообщение **silex** » 20 апр 2011, 19:49

резать собираюсь дерево по разному(текст узоры и тд.) Хочу разобраться во всем.Щас делаю станок в перерывах когда деньги кончились изучаю программное обеспечение.научите пользоваться инскрайпом и конвертухой g кода.

silex · Сообщение **silex** » 20 апр 2011, 19:52

например урок по созданию слова " привет " ,я вообще ни понял как это всё получилось...
Может у вас есть литература (даже не могу сказать по чем -обовсем мне все интересно по этой теме)

вот почта моя silex3@yandex.ru

Nick · Сообщение **Nick** » 20 апр 2011, 22:15

нуууу... тема очень обширная ... чего бы почитать...
наверное все можно поделить на две части, собственно обработка и числовое управление. По первой теме должно быть куча литературы, в том числе еще советской.
По управлению все делится на уровень станкостроителя: выбор и подключение исполнительных устройств, подбор контроллеров, управляющих программ и т.д.; и уровень пользователя: создание управляющих программ, собственно использование станка...

К сожалению ссылок на литературу нет... да, надо бы создать раздел библиотеки...

ЗЫ кстати, создай тему с описанием своего станка, может будут советы

.
ЗЫЫ по гравировке постараюсь завтра написать... как раз и в английской ветке по ней вопросы.

Nick · Сообщение **Nick** » 21 апр 2011, 09:54

А, забыл написать, по inkscape есть отличные видео уроки http://screencasters.heathenx.org/ . А чтобы им научиться пользоваться нужна только практика, практика, практика ..... Советую тупо выбирать красивый урок и рисовать его самому.

silex · Сообщение **silex** » 21 апр 2011, 22:45

сенкс за ответ.
Насчет станка постараюсь создать темку но немного позже как будет с финансами получше,что б станок не так нудно делать)))
Еще есть вопрос ну вот я получил траекторию движения фрезы но я не понимаю где описывается глубина внедрения фрезы(насколько нужно заглубить фрезу в том или ином месте.
И еще где взять инструкцию по описанию плагина gkodetools на русском языке (название ярлыков ,принцип действия и что делает та или иная функция).

Nick · Сообщение **Nick** » 21 апр 2011, 23:21

Траектория задается в 3 измерениях, а не 2х.
В Gcode есть строки типа
G0 X0 Y10 Z10

Если одна из координат не указанна, значит она в этой строчке меняться не будет.

Таким образом заглубление, скорость и прочее задается еще в программе которая генерирует Gcode. И она должна знать размеры заготовки.
В gcodetools заглубление за проход задается в параметрах инструмента - depth step. Общая глубина реза задается через верхнюю и нижнюю границу, в точках ориентации (третья координата в первой точке верхняя, во второй нижнее).

К сожалению inkscape не позволяет делать ярлыки в расширениях. Но основные функции:
1. Path to Gcode - экспортирует кривые в Gcode, может быть использована для раскроя материала, гравировки.
2. Area - используется для создания траекторий заполняющих площадь фигуры. Можно использовать для создания больших не сквозных углублений или фасок. Используется в связке с Path to Gcode.
3. Lathe - создает траектории для токарной обработки.
4. Engraving - создает траекторию переменной глубины для гравировки фигурными фрезами.
...
Есть еще прикладные функции...

Что ты планируешь делать на станке?

silex · Сообщение **silex** » 23 апр 2011, 12:37

меня интересует фигурная фрезеровка ,раскрой и гравировка

Алексей

Здравствуйте.

Делал урок по созданию шестеренок и при выборе плагина и нажатии кнопки "Применить" программа выдала ошибку (ссылку на скрин прилагаю). Ubuntu 10.10, InkScape 0.48.

http://s60.radikal.ru/i169/1104/1e/8b0efd9f54a3.jpg

Nick · Сообщение **Nick** » 29 апр 2011, 21:00

Собственно нужно сделать что написано, перед экспортом открыть вкладку Path to Gcode. По открытой вкладке плагин определяет, что ему делать.

ЗЫ по таким ошибкам можно просто копировать сюда текст из окна.

pokery · Сообщение **pokery** » 15 май 2011, 20:52

Еще ошибку обнаружил или плохо искал.

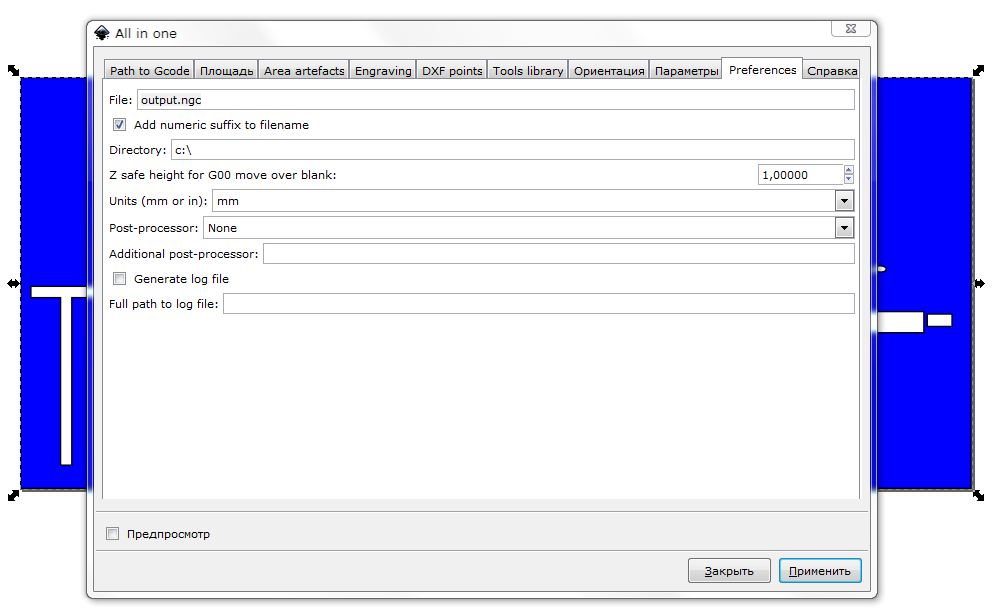

В настройках плагина не нашел диаметр инструмента. Как написано в уроке (про логотип) данные настройки находятся на вкладке "Параметры", но их там нет. Привожу два скрина с двух вкладок.

Inkscape 0.48 (Win32), GCodeTools 1.6.01

_taras_ · Сообщение **_taras_** » 15 май 2011, 21:38

Nick!
Может сделай документацию для актуальной версии прогры? Помогу вылавливать в тексте "блох".

Nick · Сообщение **Nick** » 15 май 2011, 23:31

Теперь диаметр задается через библиотеку инструментов. В инструменте есть параметр диаметр.

Да, хелп нужен... но все руки не доходят... Обещаю сделать в ближайшее время...
