Фото и видео станков

[scout]

Предлагаю собрать библиотеку фотографий лучших конструктивных решений в хобби-станкостроении. Раздел мне кажется очень полезный, надо его развивать.
Начну:
На этом фото интересно посмотреть на реализацию сварной рамы из профильных труб и швеллера

Вот еще конструктив, более жесткий, за счет коробчатой конструкции, образованной листовым железом.

О какие пэцца веселые )ag(

Очень мне нравится компоновка и качество изготовления вот этого станка:

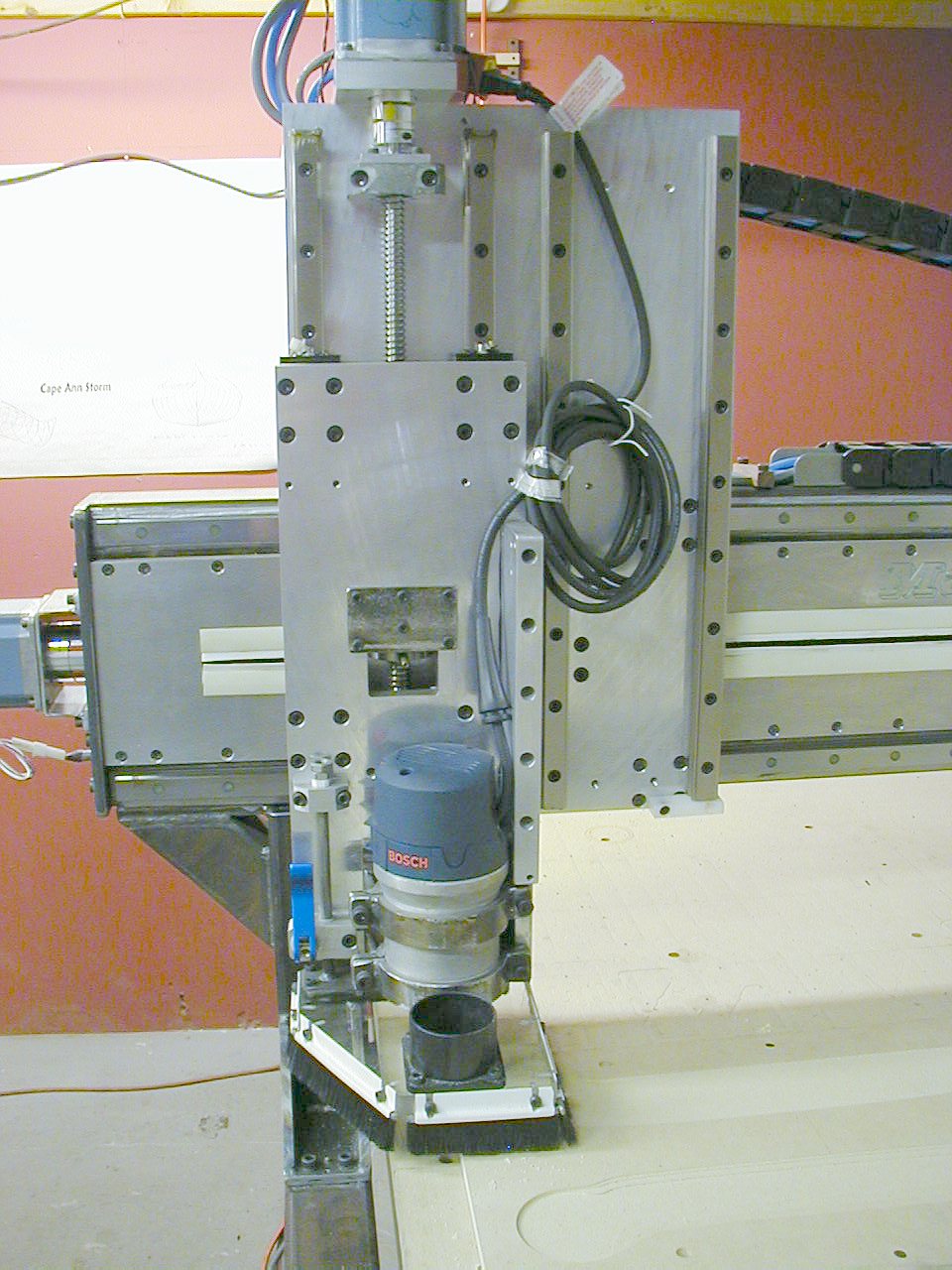

Мне кажется интересная компоновка оси Z, с рассчетом на перспективу двух шпинделей:

Ну и в заключение вытяжка, ну какая кухня без вытяжки? так и тут:

[scout]

Синхронизация сторон оси Х штангой:

Прикольная конструкция:

[scout]

Вот сегодняшний улов:
Начнем с ног:

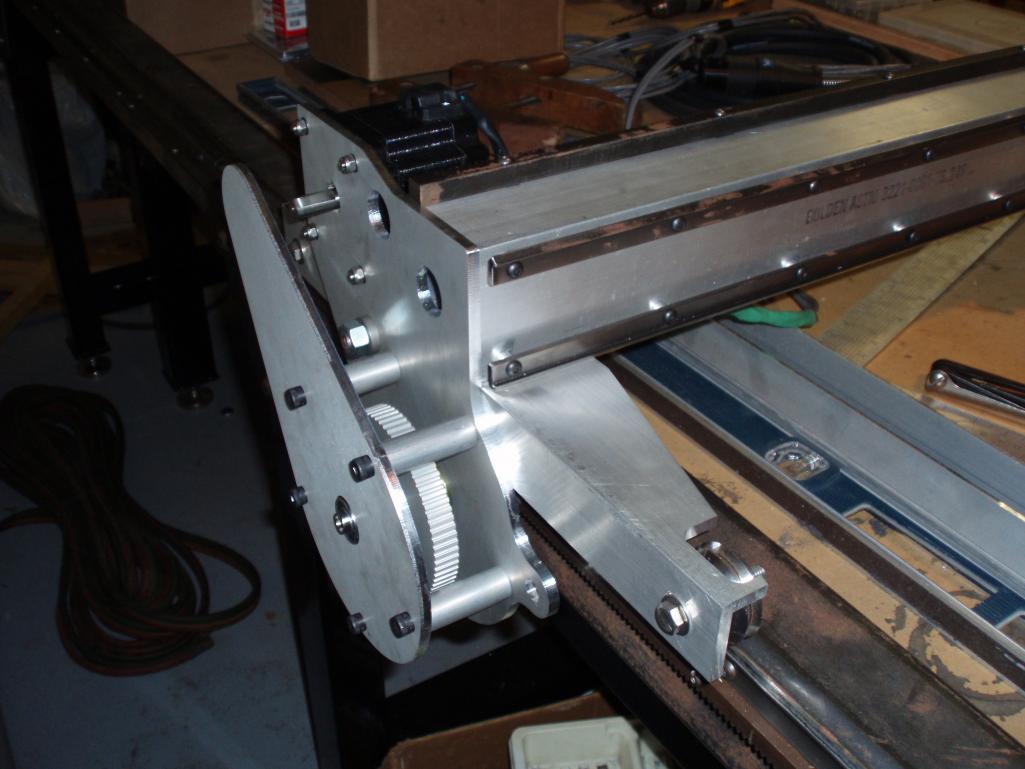

Узел каретки по Х:

Суперплоские каретки

Прикольная идея - выкатной стол: (хотя мне кажется что это лишние заморочки)

Еще одна конструкция синхронного привода для оси Х:

[scout]

Привода на зубчатых ремнях:

Еще очень интересная схема ременной передачи:
[youtube]http://www.youtube.com/watch?v=Rxag2UZlI6E[/youtube]

[scout]

ААААААААААААААА!!!
Вот оно, решение для оси Z!!!
https://www.youtube.com/watch?v=Omd90UfgGv0

[Fisher]

Что-то не помню такого на форуме
https://www.youtube.com/watch?v=b7cjo4kTYMw

[Nick]

Интересная конструкция поворотных осей, с большой секторной шестерней с диаметром около 30см.

[aftaev]

давно это видео видел,3 а вот чтоб они сделали на этом станке не видать

[Shah]

Может и боянчик, но мне понравилось.

https://www.youtube.com/watch?v=A_qHR_H_2cg

[PKM]

Ага, у Экслера живо обсуждалось сегодня
Станочек за 1млн вечнозеленых

[vladimir74]

Может и боянчик, но мне понравилось.

Красиво работает, но бросилось в глаза что нет охлаждения или его не видно.

[Романов Семен]

скорее не видно, я видел как при нарезки резьбы текло масло по заготовке, я думаю раз уж ЭТО продумано то охлаждение там есть НАВЕРНЯКА - иначе бы вся эта железяка была "разноцветная"!!!

[wldev]

Интересное видео 5D лазерной резки, немного показывают как устроены поворотные оси и система сохранения сопла...
https://www.youtube.com/watch?v=N7NofmHWWPQ

[Nick]

На 2:16 они вращают голову, чтобы винтики все открутить, так совместно с говолой двигается и стол. Забавно. Хотя наверное просто управление в координатах станка а не оси идет, но всеравно забавно.

[aftaev]

Голову лазерную лучше бы разобрали

[Тенгель]

Ага, у Экслера живо обсуждалось сегодня
Станочек за 1млн вечнозеленых

Вот тоже подобное :
https://www.youtube.com/watch?v=RnIvhlKT7SY
Я просто охренел от увиденного, особенно с учётом того, что я мотоциклист

[Тима]

на 1:50 ощущение, будто в носу ковыряет...

[evgenyjp]

уже все видели ?
https://www.youtube.com/watch?v=Haz7rilcjHA

[aftaev]

evgenyjp, здесь про конструктив станков

[PKM]

роутер в кармане
