Шлицевое соединение дюймовое

[Supermagnetto]

Добрый день!
Проблема:

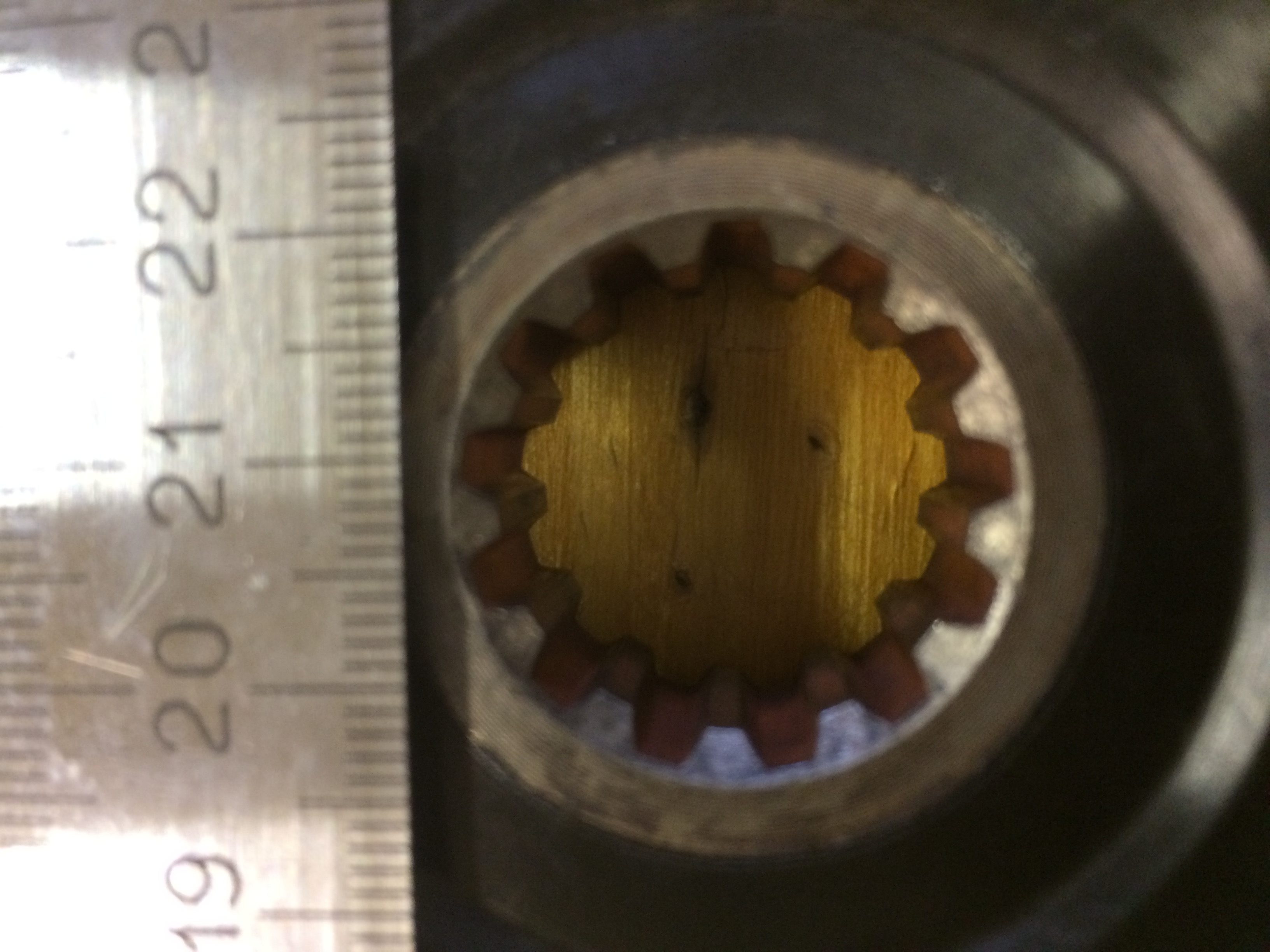

Необходимо сделать чертёж шлицевого соединения:
Его параметры:
Z=13
Диаметр по образующей вала 25.4(+-0,2)
Диаметр по образующей ответной детали 22(+-0.2)
Судя по всему данное соединение сделано не по ГОСТу, а по некоторому стандарту с применением дюймовых размеров(это мой домысел исходя из размера 25.4...)...
Может быть кто-либо сталкивался? Или есть возможность каким-либо образом его построить в программе?
Заранее спасибо.

[aftaev]

Ставь Солид + GearTrax и пробуй. Там для шлицов куча параметров. Мы режем из тонкого листа на проволоке и примеряем, если не подходит меняем класс, тип и размер...

[Supermagnetto]

Ставь Солид + GearTrax и пробуй. Там для шлицов куча параметров. Мы режем из тонкого листа на проволоке и примеряем, если не подходит меняем класс, тип и размер...

Solid вчера поставил... не без помощи умных людей, вечерком постараюсь поставить эту GearTrax правда мне бы в самом солиде разобраться)))))

[aftaev]

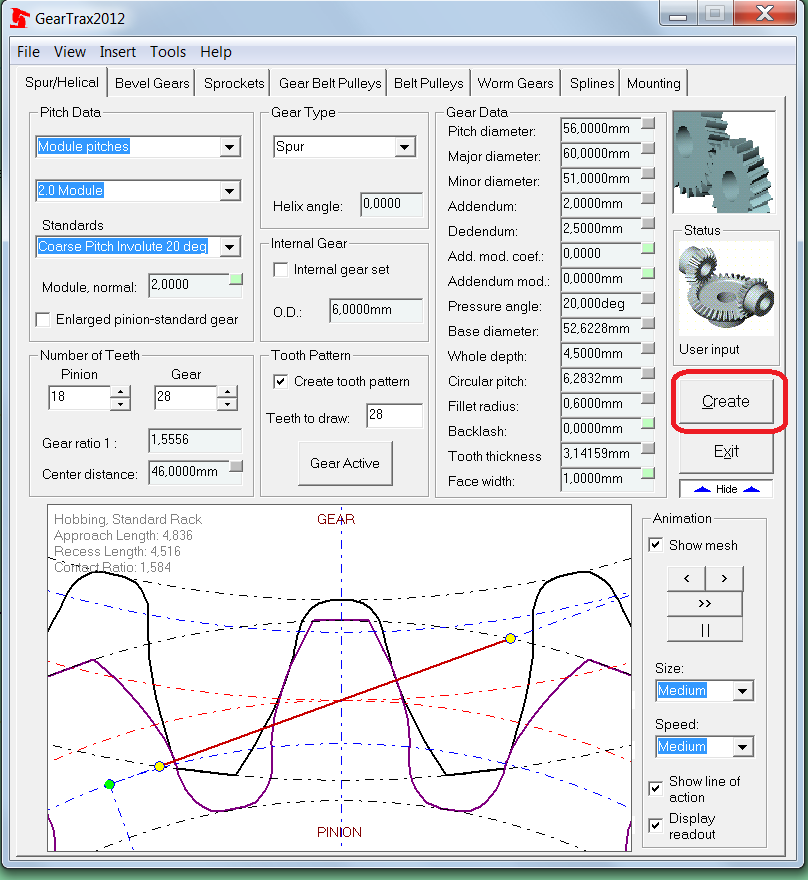

Открываешь Солид, в настройках меню переводишь на английский. Открываешь GearTrax, выбираешь что нужно сделать, жмешь кнопку Create и GearTrax сам все сделает. Потом в Солиде файл-сохранить как выбираешь формат dxf и готово. Солидом при этом владеть не нужно. Все что нужно будет сделать в Солде - сохранить как...

Главное чтобы GearTrax был совместим с Солидом. А то щас поставишь Солид 2017 и выясниться что под него еще нет GearTrax

[Supermagnetto]

А как поставить GearTrax? чё то я всю голову сломал... да ещё и язык не хочет меняться на великий и могучий;)
Я его запустил, просто без solida чё то поделал и понял как выгрузить файл, но в самом нём крайне не удобно работать.. а как по человечески то всё сделать? чтобы я в солиде в реальном времени всё это наблюдал и делал?

[aftaev]

да ещё и язык не хочет меняться на великий и могучий;)

Нет у него русского

Я его запустил, просто без solida чё то поделал и понял как выгрузить файл

Он не выгружает файл.
1. Запусти Солид
2. Запусти GearTrax
3.Жми кнопку Create. И если все правильно стоит, увидишь чудо

[Supermagnetto]

у меня он совсем по другому выглядит.. я 2018ый скачал..
Но где выгрузить я разобрался.... Вот теперь бы определится как построить чё нужно.
А язык у меня есть русский, там штук 12 языков, ток видимо потому как я её скачал и просто скопировал(без процесса установки) у меня она криво немного работает и язык не хочет изменять...

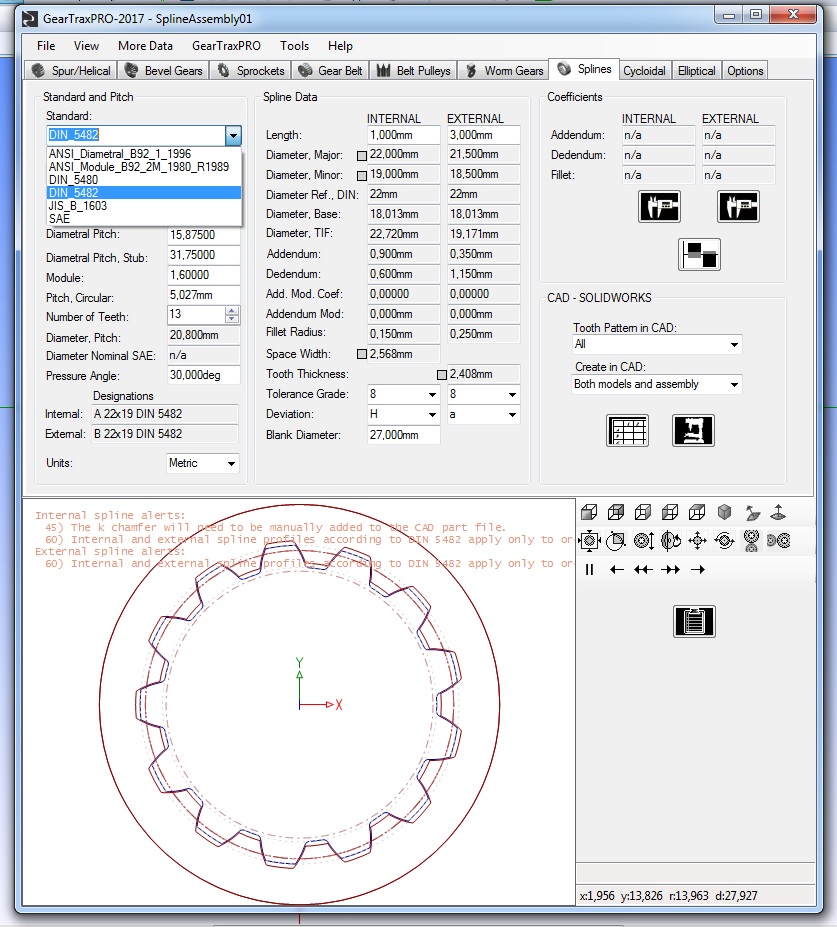

Ну это ладно, предположим я вхожу в какой нибудь стандарт например din5482 а дальше меняю кол-во зубов на 13, а далее как посмотреть варианты? у меня просто почему то только один даёт...

[aftaev]

у меня он совсем по другому выглядит.. я 2018ый скачал..

Тогда скрин выкладывай.

[Supermagnetto]

Вечером выложу.
А кто нибудь может подсказать что такое : "Номинальный внешний диаметр втулок шестирён" ? это как можно расшифровать по простому?)))

[Supermagnetto]

В сплайнах( это шлицевые есть несколько вариантов из них вроде не один не подходит..) или я что-то не так делаю...

[aftaev]

или я что-то не так делаю...

Правильно ты делаешь, дальше методика называется: методом научного тыка Скоро поймешь что резать на проволоке не все так просто. Дальше будешь играться с отступом проволоки от контура

[Supermagnetto]

С отступом у меня всё на "ТЫ" в УП я только должен задать направление обхода контура внутрь или снаружи, а далее компенсация в самом станке численно задаётся, её я подбирал недельку, в итоге мои СИЗ показывают что всё режется в нулях... но у меня точней микрометра ничего нету.. так как задачи у меня в основном примитивные то в допуска я пока всегда укладывался с запасом)))
