Д16Т, В95Т1, АМГ6, 7075Т6, 6061Т6, АД35Т1,Завод авиапрофилей

[Leonid Vs]

Часто заказчики сравнивают, у кого лучше что-то стандартное получается. Но редко, когда сравнивается ресурс использования деталей.
Некоторые детали из Д16Т сфоткал. Но лучше бы использовали для оружейной тематики В95Т1-Т3
На выставке Армия-2016 использование Д16Т было неоднозначно оценено "пользователями". Некоторых устаивает, но люди в штатском со спецпропусками в один голос заявляли, что Д16Т "течёт"

[Leonid Vs]

Недавно был заказ на резку заготовок из идеального титана марки ВТ1-0 Ø300mm, производство ВСМПО-АВИСМА, АТП, и всё хорошо.Вроде бы. И даже пруток не плазмой отрезан, а по человечески.

С первой попытки отрезка прутка ВТ1-0-- неудача.

Вот только не обточен.

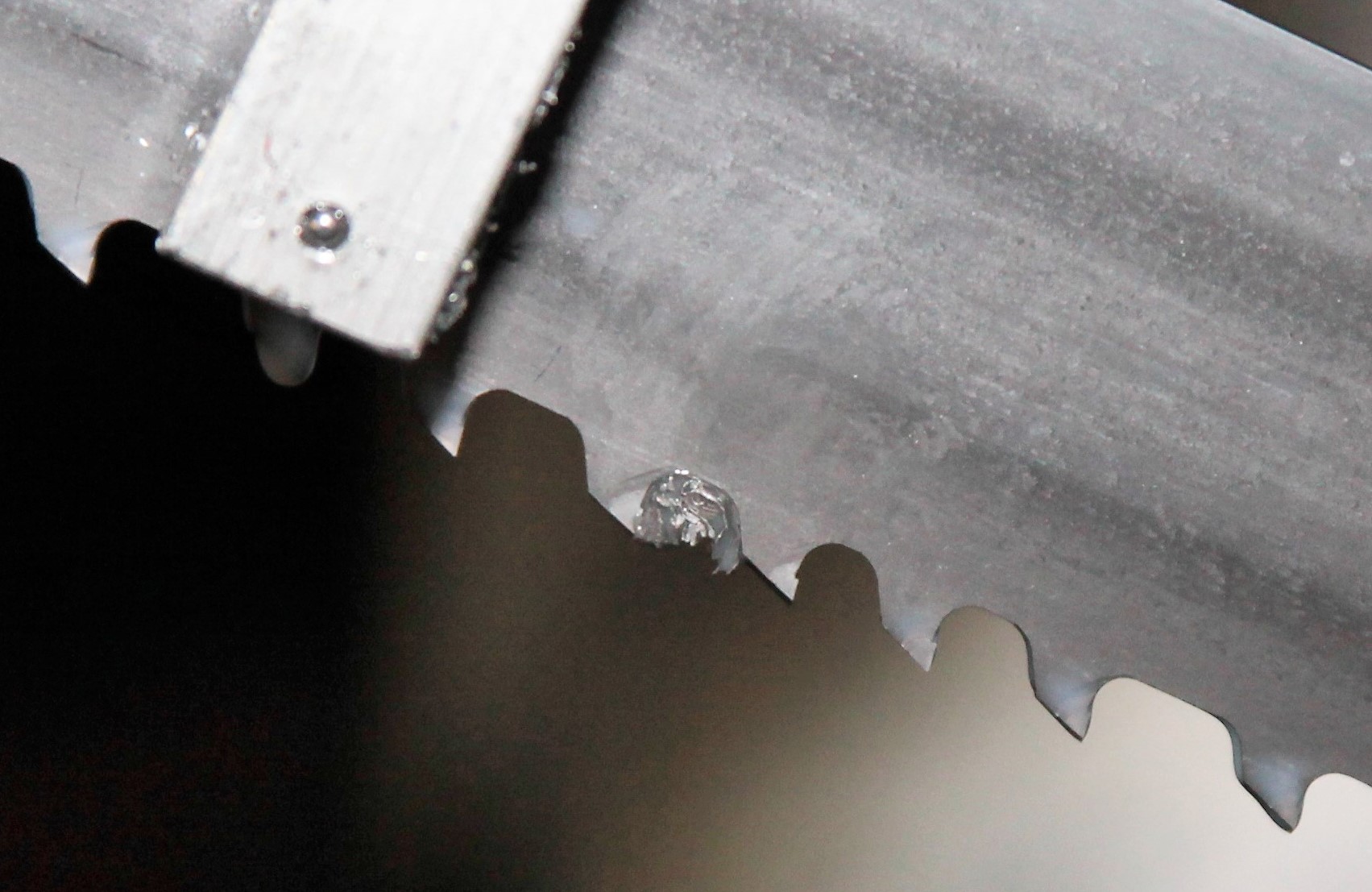

Поставили суперпилу на суперстанок по титану. Пропилили на треть, V=30m/min, 0.05/z, и всё, пила забилась. Стружка налипла меж зубов.

Стружка забивается через каждые 5-25см. Приходится поработать кусачками.

Причём концентрация СОЖ примерно около 10%.
Пришлось менять полотно и пропиливать биметаллом. Биметалл конечно так хорошо не стоит на титане, и медленнее получается. Но задание выполнили.
Причём такая проблема возникает постоянно и только у кованных прутков больших диаметров. От Ø150-Ø200мм.
На камере резка до 180-й секунды, далее станок автоматически выключился.
https://youtu.be/VgKNzG4qn0k
Зачем резчику две линейки по 1,5м--сам не знаю.
Когда режутся более твёрдые марки и левый титан, у кого-нибудь были похожие проблемы?

[Птица-феникс =)]

Леонид, скажите, а какое среднее время выставления счета от момента запроса по емейлу у вас?
В понедельник написал, во вторник ответили - спросили телефон, и все. думал позвонят, хрен там был... зато спам в смс на указанный номер от вас сразу пришел, не красиво как то. Вчера напомнил о себе еще раз - опять тишина. Вы там как, работаете вобще или нет?

[Leonid Vs]

Леонид, скажите, а какое среднее время выставления счета от момента запроса по емейлу у вас?
В понедельник написал, во вторник ответили - спросили телефон, и все. Думал позвонят, хрен там был... зато спам в смс на указанный номер от вас сразу пришел, не красиво как-то. Вчера напомнил о себе еще раз - опять тишина. Вы там как, работаете вообще или нет?

Чего я могу сказать:
1. Кого первым выгнать на-хрен порекомендуете?
2. Если не выгонять, то какой крови хотите?
3. Вы уверены, что СМС-ки просто так со спамом мы посылали? Может там почта моя какая-нибудь была, или предложение видео резки глянуть?
4. У нас в офисе произошла страшная катастрофа с одним маленьким проводом.

(http://www.moskvaonline.ru/rating/2kom )
5. В понедельник кто-то этот обрыв уже начал раскачивать.
6. Хорошо, что в одном из офисов был резервный канал.
7. На мою почту можно Ваши контактные данные и заказ выслать?
8. Извините за эту ситуацию. Сами не ожидали, что трое суток провод изолентой будем обматывать.
9. У нас порядок такой:я счета проверяю, цены снижаю, или блокирую счета, или повышаю стоимость. Хобби такое на старости лет. Сотрудники счёт делают быстро, да только я уже старый стал, медленно счета чего-то подписываю. Вам не трудно прям мне позвонить, и если что прям в лоб и спросить.
Сотовые работали каждый день и без обеда.

[Leonid Vs]

Сделал снимки в продолжение темы "левого титана". Логичнее было бы в теме про титан, но там нужно цены написать, и др. характеристики, иначе есть риск "delete".
Мы же не предлагаем "левый" титан, что бы цены на него указывать с точками самовывоза.
Но те, кто в теме обработки титана, я думаю, одобрят.

Знакомая ЧПУ-шная компания получила заказ на изготовление деталей из прутка ВТ6. У нас им и их заказчику показалось "дорого". Это обычная точка зрения, т.к. труд "торгаша" всем видится очень простым и лёгким, и народ удивляется, почему скидки 70% не даём.
Заказчик дал ЧПУ-шникам "давальческое сырьё".
Сделали чертыхаясь партию деталей. Резцы погубили, фрезы. И получили кучу деталей. С браком.
С виду отличная деталь:

Деталь из прутка ВТ6, который стоил очень сносно. В отличие от сломанного инструмента.

Так тоже не сразу заметили

Но если присмотреться, то можно заметить какую-то риску.
Незаметную.
Пластинки после такого титана обычно выглядят так:

Твердосплавные пластинки

А трещинка выглядит так:

Фрезы крупным планом после обработки "левака":

Фреза "поработала" в горячих местах.

[Leonid Vs]

Кому как, мне понравилось:
https://youtu.be/BAtb7O_yk8c
Забавные моменты сбоев ЧПУ станков

[Leonid Vs]

Тут немного полетали на складе
https://youtu.be/sIauc6SkWxI
https://youtu.be/CTDxgX1x4Kw

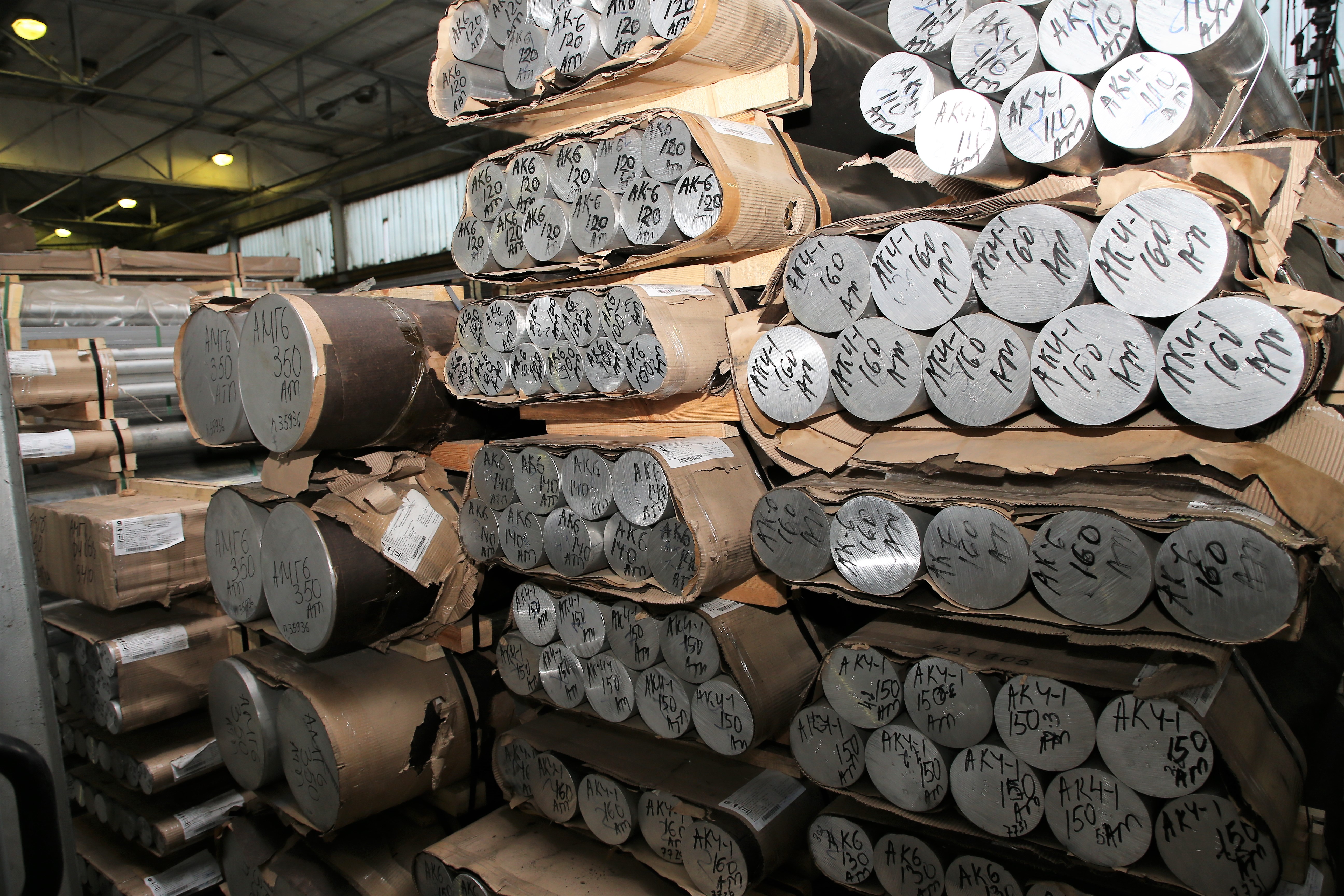

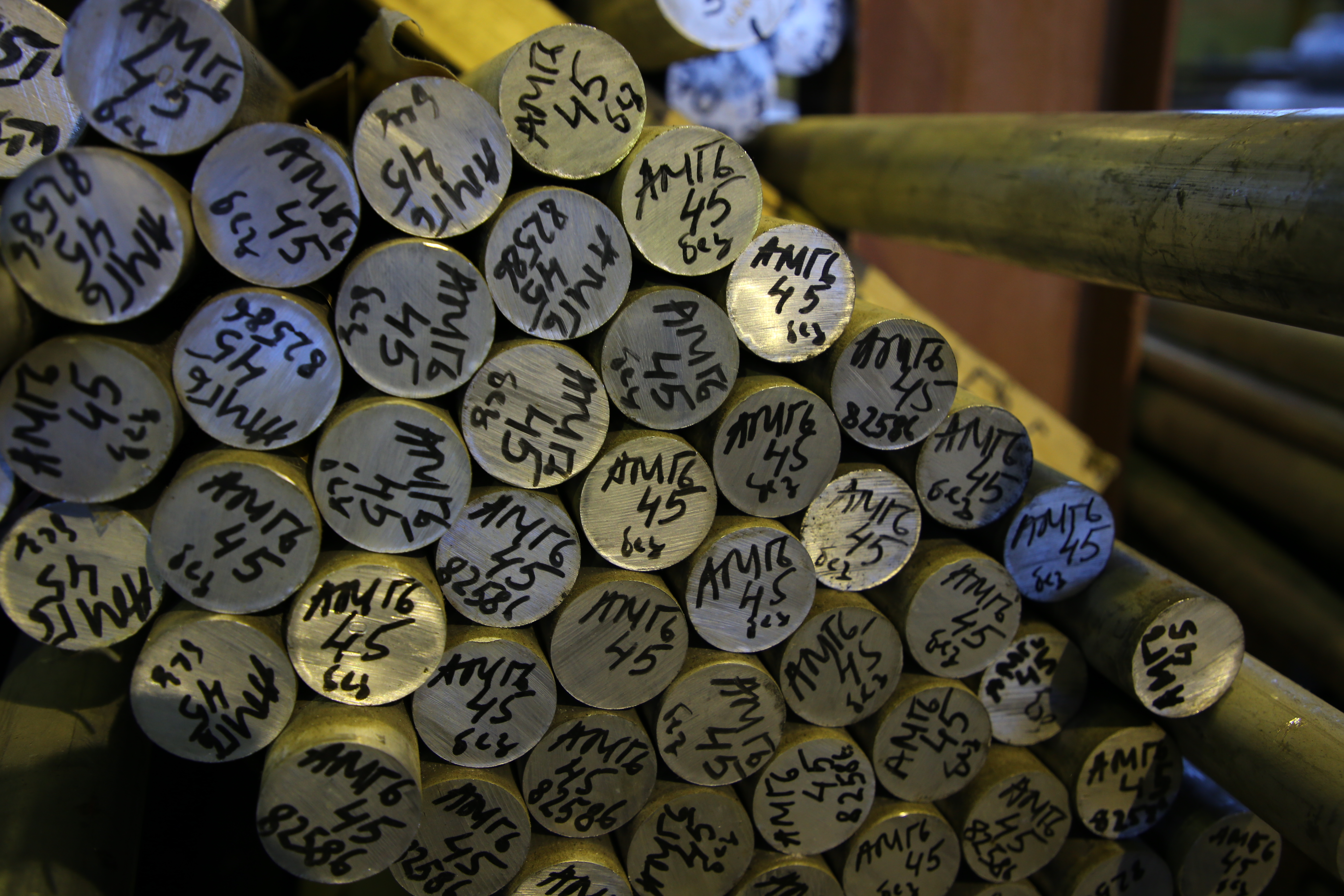

Нафоткал немного.
Плиты, прутки, трубы, листы, квадраты и шестигранники из алюминиевых сплавов с авиатехприёмкой (теперь РТ-приёмка) по прежнему самый широкий ассортимент в России.

[Leonid Vs]

Наши заказчики.
Команда Камаз-Мастер. С 2000-го года.
Надеюсь, поработали над ошибками января 2016года.
Ждём победу. Полный пьедестал.

http://www.kamazmaster.ru/gallery/category/17
http://www.kamazmaster.ru/news
http://vtbrussia.ru/sport/auto/dakar2017/guide/
Из нашего металла (AL) сделаны:
Баки
Тяги
Обшивка
Корпус ступичного редуктора
Проставки кузова
Оснастка (из титана)
Ещё чего-то.
На первом Дакаре, в котором ступичные редукторы были использованы из алюминия, они были не покрашены.

Потом стали красить "чёрным".

[Leonid Vs]

Пока мои Камазисты бьются за победу, предлагаю всем посмотреть, как проходит эксперимент по оценке коррозионостойкости алюминиевых сплавов (проката).
http://www.cnc-club.ru/forum/viewtopic.php?f=28&t=11130

[Leonid Vs]

Ура! КамАЗ победил. И корякин Сергей на квадрике победил!

[Predator]

Да, Корякин всех порвал!

[Leonid Vs]

Надеюсь, воспользуется нашей помощью, как Камаз-Мастер, и ещё более уверенно уйдет в отрыв.

[Leonid Vs]

Немного нафоткал.
Кадр сделан на 1/8000с,

Резка плиты Д16. Самая короткая выдержка.

и всё равно смазан. ISO 3200
Наверное фотик слабый.
Кореец на разминке:

[Leonid Vs]

Резать заготовки большими сериями--рядовая задача.
Пилим на полосы, затем пакетом.

Нарезанные дюралюминиевые полосы (Плита Д16, =16мм) "пакетом" отрезаются в cnc-лентопиле.

Каждый тип заготовок укладывается в свой ящик

Т.к. подписывать каждую алюминиевую заготовку нерационально, делаем такие упаковочные листы

Предлагал сразу готовый пруток Д16Т 16х16 или 17х17 использовать. Непонимание. ГОСТ 17232 давай, и всё.
Только не понимаю я заказчиков. Д16 сырой используют в приборах и силовых элементах. Не проще ли сразу Д16Т было использовать. Калить солому и кубики-квадратики--не самое технологичное решение. Но спорить с военпредами сейчас уже некому. Квалифицированные спецы уже покинули пр-ва, а часто и этот мир, а молодёж и авторитета не набрала, и знаний.

[SVP]

Вчера использовал последний из 10мм кусков Д16АТ полученных от ТСа (300х400 где-то).
(те самые АТ, которые мне вместо просто Д16Т вкорячили)

Точнее не использовал - отложил пока.

Не смог я его к фальшстолу приклеить, чтобы по контуру раскроить.
Он оказался феерично кривым.
Нет - это не хранение 100%. Это лист такой.
Вероятно "по госту" на 300мм может быть и 0.5мм кривизны набежать и более.
(щупы не сувал врать не буду, но горбыль изрядный).

Надо сказать, что весь 10мм кривой был, но в разной степени.
12мм и 20мм вроде, слава богу, прямее гораздо, по крайней мере те что уже использовал...

Вероятно всё это норма.

[Leonid Vs]

Норма. Половину материала ведёт при отрезке полос поперёк.
У Д16АМ нет внутренних напряжений, его и не ведёт. На то и закалка, чтобы создавать кривые заготовки после порезки калёных листов. Особенно при вырезке полосок поперёк. Интересно, как бы отнесся бы начальник производства КУМЗА на такой вопрос?

[bash_hd]

Кривой это 3мм на куске плиты 400*380мм АМГ6 20мм.

в партии 10шт 3 были настолько кривые. остальные где-то имели 0.5...1мм прогиб.

Причем мне его обратно не приняли и денег не вернули. сказали - а куда мы его потом денем.

Покупал не у Леонида. собственно этот прецедент и был точкой кипения, после которого я поменял поставщика.

[Leonid Vs]

На плите АМГ6 20мм такой прогиб--следствие каких-то нагрузок-деформаций. Внутренние напряжения так не коробят. Некоторые заказчики так и выбирают АМГ6 за стабильность свойств.

[Daemonfroll]

Здравствуйте, а у вас бывают листы д16т или В95т толщиной от 1,5 до 2 мм?

[Leonid Vs]

Работаем с мая 1995г.
Ни разу не видел. От 6мм держим на складе. Есть сейчас от 8мм.
Есть д16ат и В95ПЧАТ2В или в95пчат1 =2мм, Д16АТ 1,5мм есть.
Плакировка нужна не только для антирадара. Антикора! Блин!
Как технологическая приспособления своего рода.

На нашем сайте можно скачать свежие остатки.
В95ПЧТ =2мм, 2х4м лежит в Красково.
