Про BallBar Renishaw

[megagad]

На токарном, потов в фрезерный и шарик притирать алмазной пастой

И получите элептическое ложе и 1 шарик, притёртый к нему Алмаза такая интересная штука - он пилит всё. Как вариант - отливать из герметика/резины "притирочный шарик" и им полировать.

[Serg]

ага, и ловить "плюс-минус десятку" на люфтах?

Т.е. в шпинделях на здоровых подшипниках можно получить люфты меньше сотки, а тут на мелких подшипниках нельзя будет? Это какие-то двойные стандарты!

Да и кардан не даст "мягкого" загиба при более чем 180° перемещения(у ренишоу заявлено 220° по дугам и 360° в плоскости)

Это ещё почему? Диапазоны перемещений зависят только от конструктива.

[aftaev]

megagad, нет задач ловить микроны. Ставим например на токарный, измерили и нарисовали диаграмму. Прошло пол года тем же прибором мерим еще раз, сравниваем.
Даже если диаграмма будет овальной из-за шарика это можно проверить повернув прибор(шарик) на 180 град. и промерить еще раз. Сравнивая диаграмму можно понять кто врет.

[aftaev]

Про RS232 сказано в начале http://technobearing.ru/mitutoyo_905-690

[aftaev]

Программа RS232 под Exel http://www.windmill.co.uk/rs232.html
Распиновка и схема подключения http://www.instructables.com/id/Interfa ... rocontrol/
Еще проектик http://www.sonsivri.to/forum/index.php?topic=29876.0
Кабель с индикатором http://www.aliexpress.com/store/product ... 60740.html

[Nick]

Что-то вы от темы отклонились.

Хочешь от linuxcnc - не вопрос, пиши утлиту, которая будет координаты считывать с твоего индикатора...
Останется написать Gкод на 5 сточек для объезда по кругу, опроса твоего скрипта в контрольных точках и записи всего этого в файл.
Ну а дальше или скрипт дляотрисовкиграфиков из CSV, коих куча, или Excel или Calc - на выбор.

[aftaev]

Ы! http://www.renishaw.com/en/ballbar-20-s ... c10--11076 - вы на сайт ренишоу ходили вообще? Если понимание моего англисйкого правильное - софт дают нахаляву.

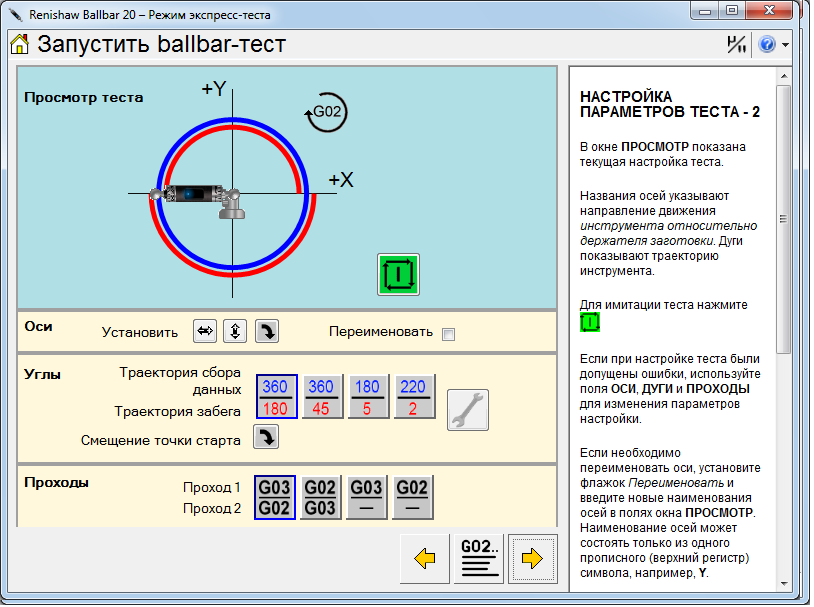

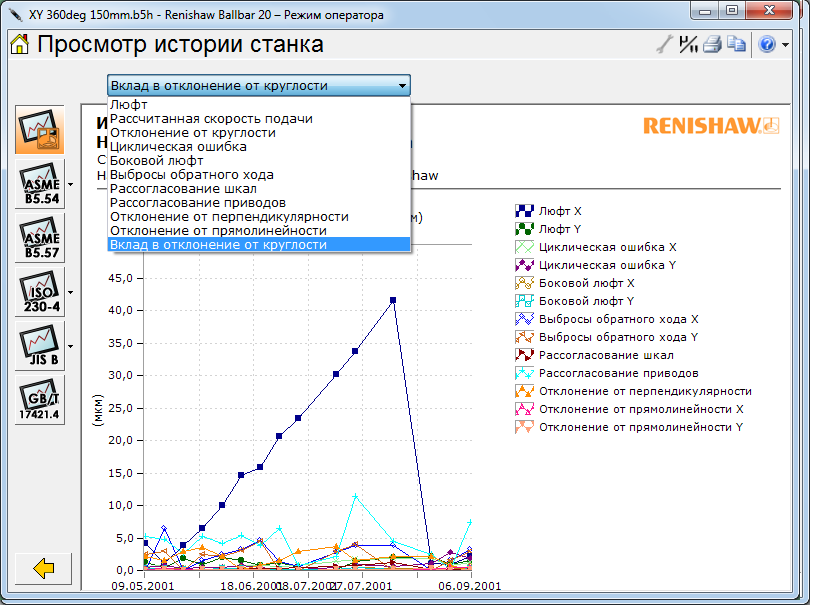

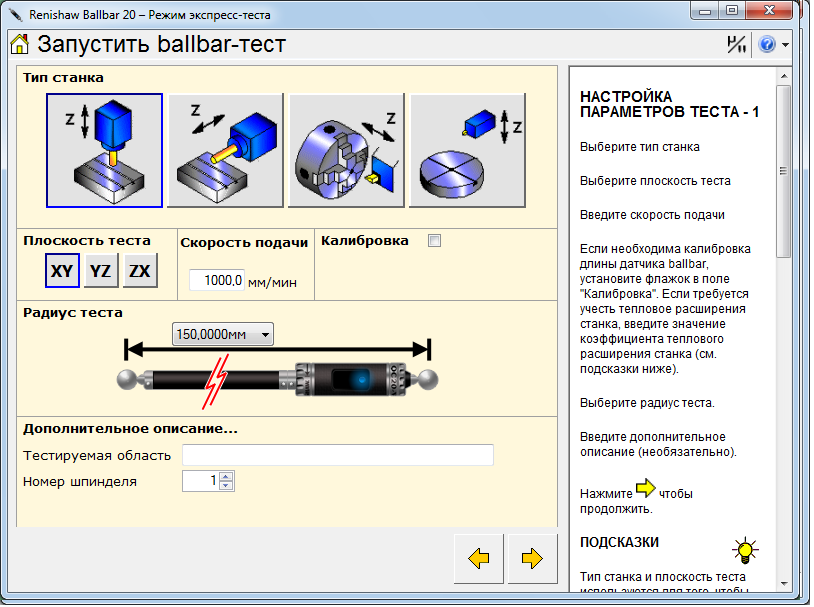

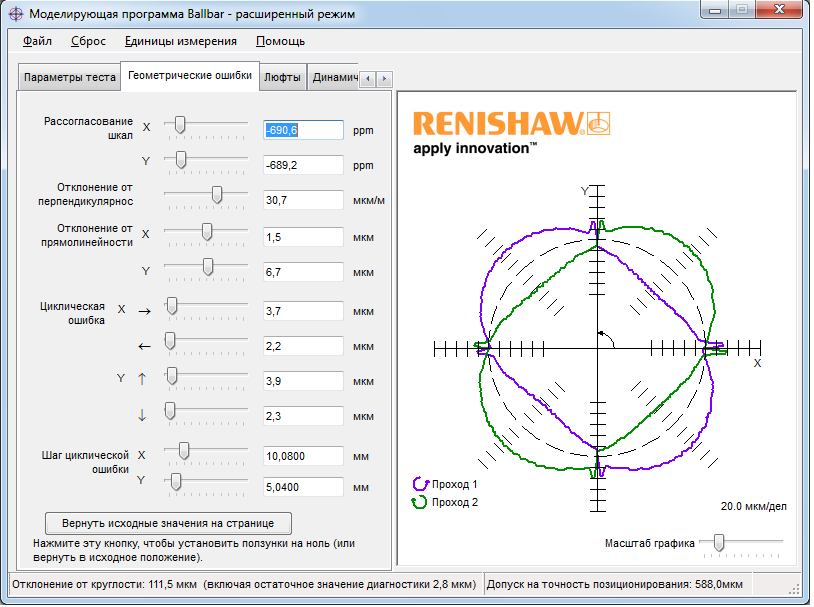

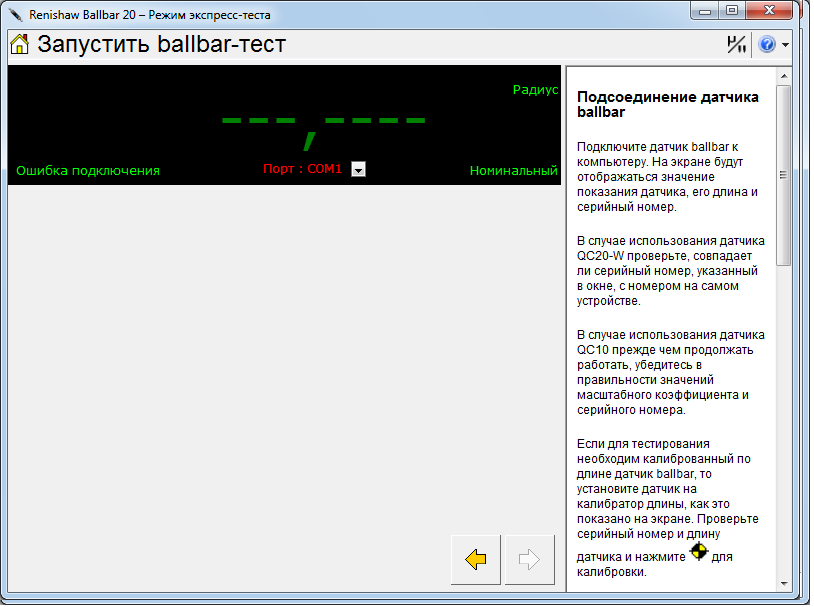

Скачал я эту прогу. Там столько настроек

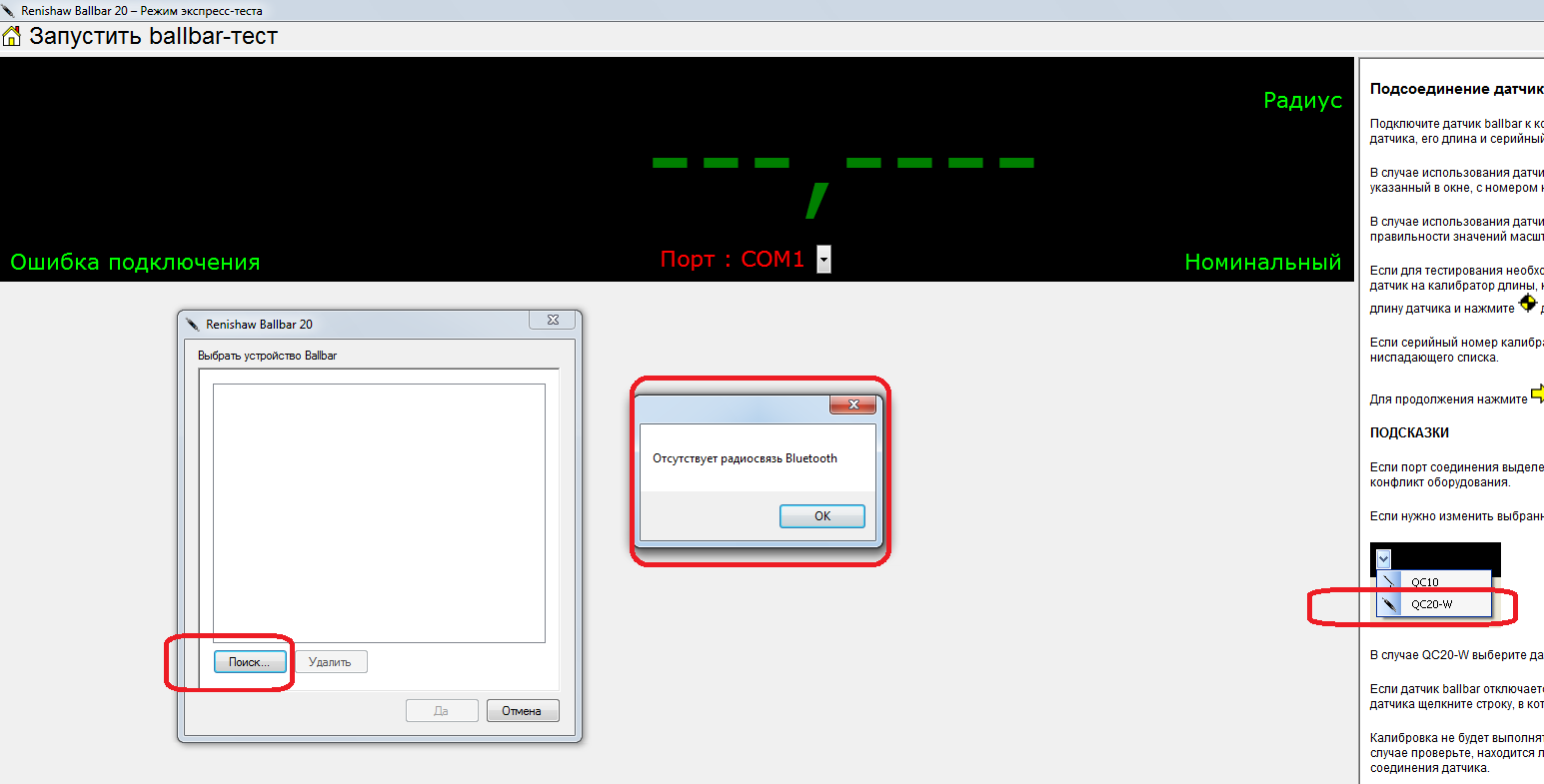

Наверно не получится подсунуть другой датчик Q20 пашит по радиосвязи, Q10 скорее всего по обычному СОМ порту

Эт нужно быть профессором чтобы расшифровать что он там наизмеряет

[Impartial]

Эти измерялки хоть и меряют достаточно точно, но соображают очень медленно.
Даже если стыковка с компом пройдет успешно работать будет очень неторопливо.

[aftaev]

По видео это видно, не шибко быстро крутит

[NightV]

можно вставить свои 5 копеек?
насчет люфтов, а кто запрещает сделать полусферу для шарика (с внешних сторон штанги) и с другой стороны (с внутренней стороны ) поджатой мощной пружинкой другой полусферы?

на эту тему молчал, думал может кто другой напишет....
а кто мешает использовать линейку, с квадратурным выходом? тут вам и точность и скорость

[megagad]

а кто запрещает сделать полусферу для шарика (с внешних сторон штанги) и с другой стороны (с внутренней стороны ) поджатой мощной пружинкой другой полусферы?

Сектор движения в таком случае какой останется? Точнее - как тогда крутить вертикальные дуги? или предлагаете отдельно для горизонтальной проверки наконечники и отдельно для вертикальной?

[NightV]

а эта хреновина еще и вертикаль мерит?
тогда непонятно... как? шариками?
шайтан машина!!!

[Сергей Саныч]

а эта хреновина еще и вертикаль мерит?

Всё меряет. Было б чего мерить (с)

[Сергей Саныч]

А этот софт ренишовский, он ведь данные из файлов принимать может?
Узнать бы их структуру, тогда можно было бы свои подсовывать.

[aftaev]

насчет люфтов, а кто запрещает сделать полусферу для шарика (с внешних сторон штанги) и с другой стороны (с внутренней стороны ) поджатой мощной пружинкой другой полусферы?

поджим будет неодимовыми магнитами

а кто мешает использовать линейку, с квадратурным выходом? тут вам и точность и скорость

Для линейки нужно еще думать как потом поджимать каретку иль как фиговина называется что ползает по линейке. Да и линейка шибко толстая А берем готовый микрометр и готово

а эта хреновина еще и вертикаль мерит?

https://www.youtube.com/watch?v=xpnOQIh92tw

[megagad]

а эта хреновина еще и вертикаль мерит?

Ага - "шайтан-машина":
https://www.youtube.com/watch?v=Er5aAxRZxGk

[aftaev]

А этот софт ренишовский, он ведь данные из файлов принимать может?
Узнать бы их структуру, тогда можно было бы свои подсовывать.

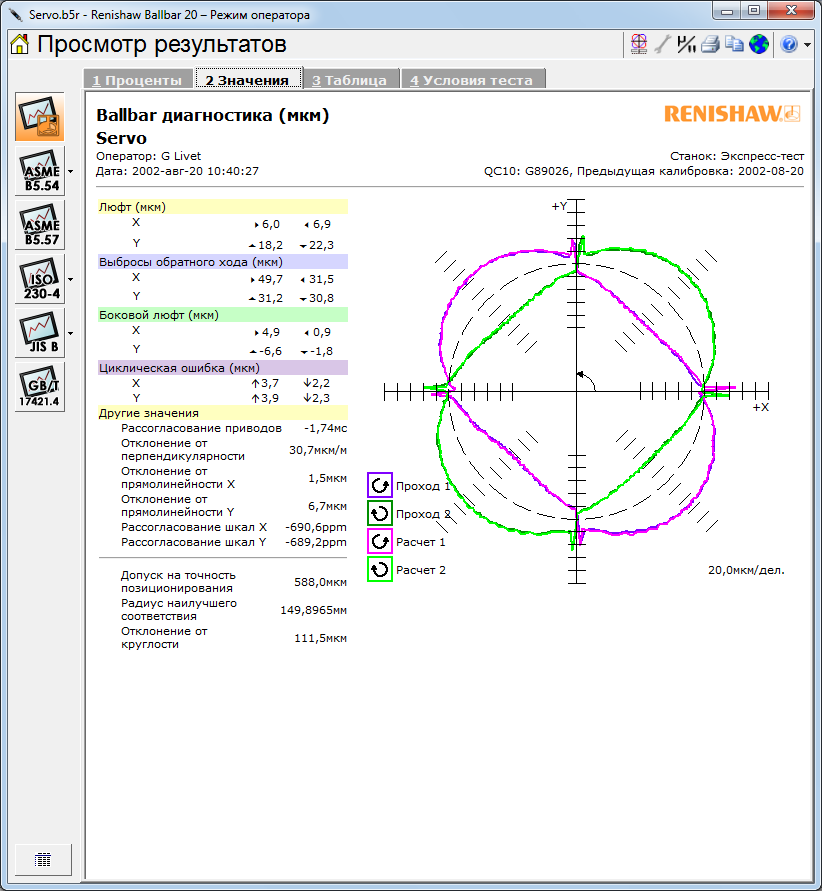

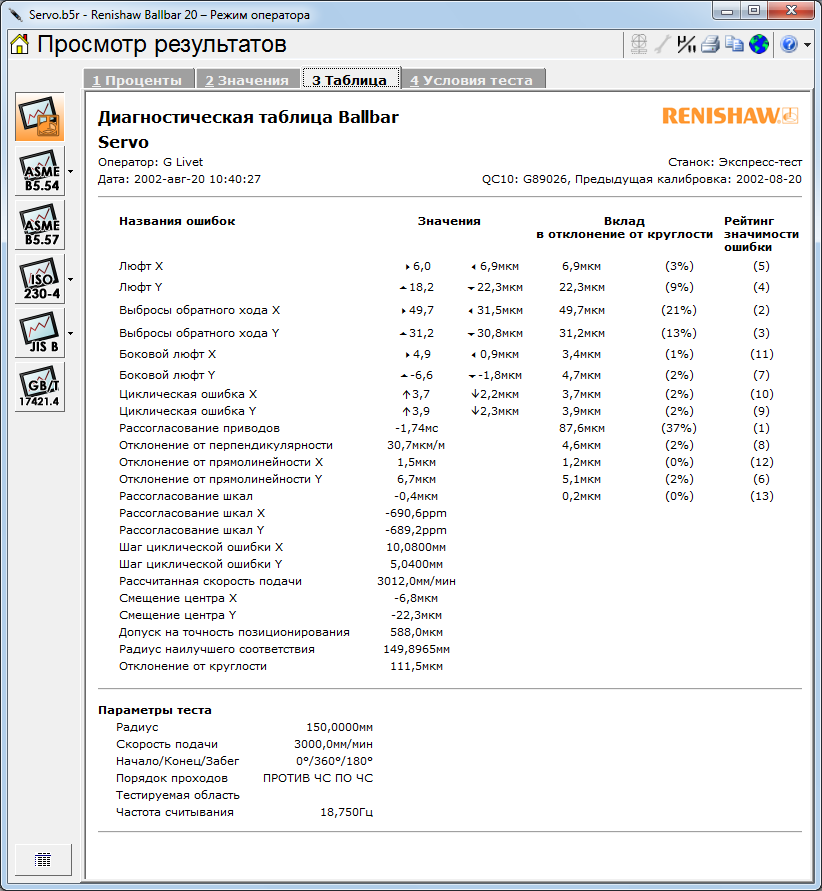

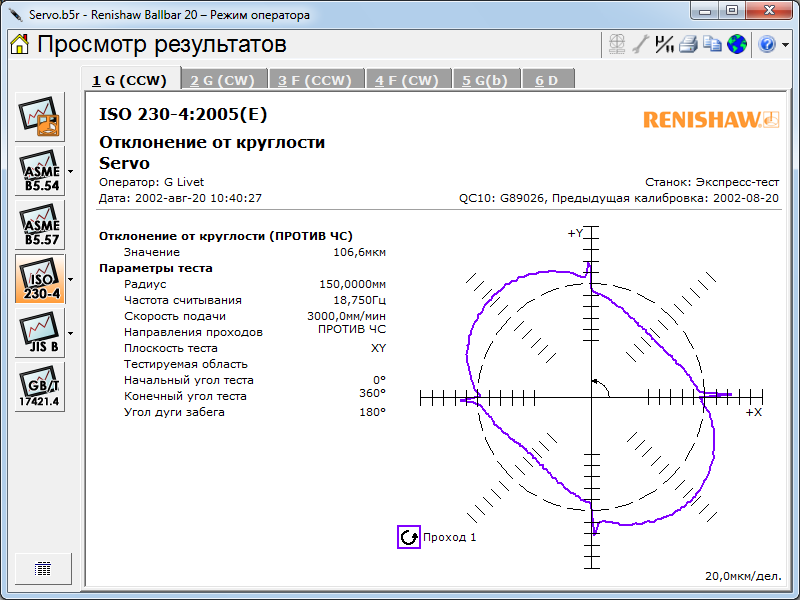

Хорошая идея Глянул файл в примерах, и скорее всего можно подсунуть свои данные

Файл назывался Servo.b5r, я его переименовал в txt чтоб форум принял

Servo - копия.txt

(29.81 КБ) 887 скачиваний

[leprud]

Обычный XML, вроде и свое можно писать туда

[megagad]

Глянул файл в примерах, и скорее всего можно подсунуть свои данные

Давай давай - потом у тя будем аналоги шаровыхпанелей заказывать С софтом.
Кстати - как понимаю резьбу из микрометра вы будете убирать? Каким образом? И как будете добиваться отсутствия люфта уже в самом микрометре?

[aftaev]

Кстати - как понимаю резьбу из микрометра вы будете убирать?

Не понял По русский напиши
