Контроллеры myCNC

[mycnc]

Нашел в архивах такой пример.

Текст программы -

Код: Выделить всё

G90G0X0Y0Z0

#200=100 (size)
#201=2   (delta angle)
#202=360/#201	(number of lines)

(XY plane)
#100=0
#101=0
#102=#200

#103=#200
#104=0
#105=#200

G0 X#100 Y#101 Z#102
G17
M98 P101 L#202

(XZ plane)
#100=0
#101=#200
#102=0

#103=#200
#104=#200
#105=0

G0 X#100 Y#101 Z#102
G18
M98 P101 L#202


(YZ plane)
#100=#200
#101=0
#102=0

#103=#200
#104=#200
#105=0

G0 X#100 Y#101 Z#102
G19
M98 P101 L#202


o101
G68 X#100 Y#101 Z#102 R#110
G1 X#103 Y#104 Z#105
G1 X#100 Y#101 Z#102
G69
#110=#110+#201
M99

Файл от 24 ноября 2011 года.
Примерно столько работа с подпрограммами не проверялась.
Если что, придется разбираться заново.

[mycnc]

В свежих версиях DeskProto и SheetCam появятся постпроцессоры под myCNC.
Если кто-то пользуется данным CAM-софтом, буду благодарен за отзывы о работоспособности постов

[nik1]

В софте появился счетчик деталей
Считает по м30 , при отключении софта запоминает последнее значение
Можно в ручную забить нужное количество или обнулить

[mycnc]

Изучение спроса -
Для изготовления гнутых мебельных фасадов возможно преобразование 2D контура и натягивание его на гнутую поверхность заданного радиуса средствами софта myCNC.

Примерно так -

[mycnc]

В софте появился счетчик деталей
Считает по м30 , при отключении софта запоминает последнее значение
Можно в ручную забить нужное количество или обнулить

А вот где справедливость?
Счетчик делал я, я плюсики NIk1

[frezeryga]

А предсказатор времени выполнения уп еще недоделан?

[niksooon]

преобразование 2D контура и натягивание его на гнутую поверхность

Траектория надо понимать уже 4-х осевая становиться?

[mycnc]

преобразование 2D контура и натягивание его на гнутую поверхность

Траектория надо понимать уже 4-х осевая становиться?

Да, это для 4-осевой машины. При натягивании добавляется корректировка по Z и поворотка держит перпендикуляр к поверхности.

А предсказатор времени выполнения уп еще недоделан?

Нет пока. Для больших ювелирных программ надо организовать вычисление в фоне, чтобы не тормозило основную работу.
Это не так просто, как кажется на первый взгляд. Первая попытка была не удачной. В планах есть.

[niksooon]

а уже готовую 3-х осевую траекторию будет возможность согнуть по радиусу?

[mycnc]

Так и задумано

[niksooon]

интересно было-б какой никакой видос глянуть, ну или хотя-бы код до и после того как изогнули..........

[mycnc]

интересно было-б какой никакой видос глянуть, ну или хотя-бы код до и после того как изогнули..........

Присылайте G-код. Изогнем, посмотрим, что получается (пока требование, чтобы нули были по центру программы, чтобы гнулось симметрично).

[mycnc]

Прислали видео

https://www.youtube.com/watch?v=mQf-aXETADQ

[mycnc]

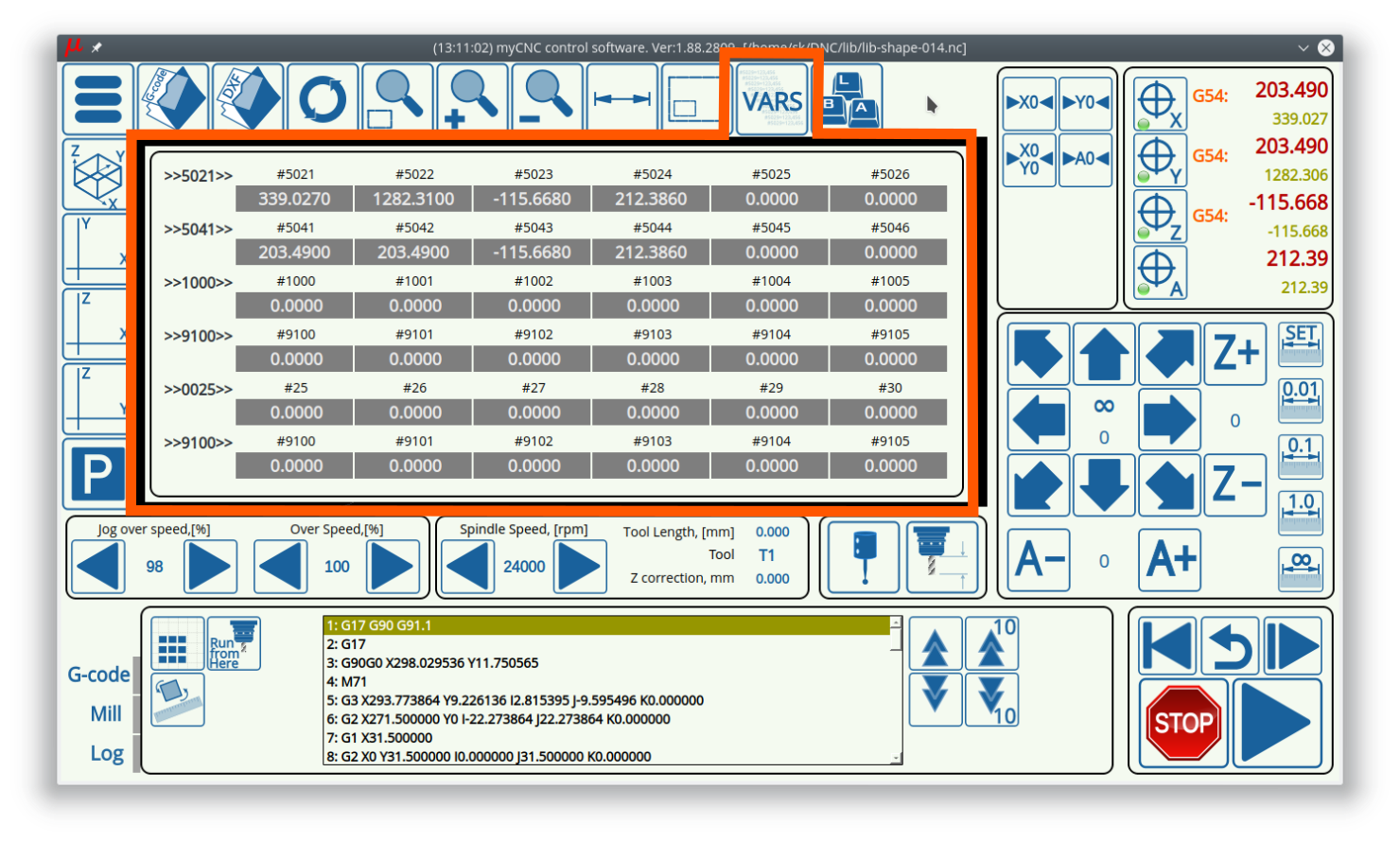

Сделали окно для просмотра глобальных переменных.
Будет полезно при отладке макросов и PLC.

[Prav]

Вопрос: можно ли из макроса вызывать макрос, а из вызванного макроса ещё вызвать макрос и так до бесконечности?

[mycnc]

Вопрос: можно ли из макроса вызывать макрос, а из вызванного макроса ещё вызвать макрос и так до бесконечности?

Вложенный можно, до бесконечности нельзя. Есть допустимая глубина вложения, точного значения не помню.

[Kiriller]

Сделали окно для просмотра глобальных переменныхю
Будет полезно при отладке макросов и PLC.


О! Вот это- мегакрутяк!

[Prav]

А если из макроса, скажем М123 вызвать этот же макрос М123, то не зациклится до бесконечности ЧПУ?

[mycnc]

А если из макроса, скажем М123 вызвать этот же макрос М123, то не зациклится до бесконечности ЧПУ?

Я же сказал - есть допустимая глубина вложенности.
Макрос М123 вызовет сам себя, например, 100 раз, дойдет до допустимого уровня и перейдет к следующей команде.

[mycnc]

И еще одна фишка, которую давно надо было сделать - показывать текущее состояние G-кодов

Открытый вопрос - надо ли это оставить индикаторами или перделать на кнопки, чтобы менять состояние без ввода команд MDI.

Склоняюсь, чтобы оставить индикаторы, так как кнопки - большой риск случайно поменять состояние.
