Gcodetools - plug-in Inkscape для экспорта в Gcode
Добавлено: 07 дек 2009, 10:49
Nick
- Сгенерированный Gкод в EMC2
| Тип | Расширение векторного
графического редактора Inkscape |
| Разработчик | Команда разработчиков Gcodetools |
| Написана на | Python |
| ОС | Кроссплатформенное программное
обеспечение (Windows, Linux,
MacOS) |
| Версия | 1.7 от 01.07.2010 |
| Лицензия | GNU GPL |
| Количество загрузок | 7800+ |
Gcodetools - CAM расширение для Incscape
Gcodetools это расширение векторного редактора
Inkscape, которое позволяет подготавливать и экспортировать векторную графику в Gкод.
Gcodetools и Inkscape распространяются под лицензией GNU GPL, т.е. бесплатно, в т.ч. для коммерческого использования. Обе программы кросплатформенные, есть дистрибутивы под Windows, Linux и MacOS.
Для оформления темы нам нужны скриншоты и фотографии Ваших работ, публикуйте Ваши фотографии в этой теме.
Возможности Gcodetools (для просмотра содержимого нажмите на ссылку)Возможности новой версии Gcodetools 1.6
Экспорт в Gcode
- Gcodetools cnc обработка площади
- Gcodetools CAM для токарных станков с чпу
- Gcodetools гравировка от Rene
- Bears by Durachko
- Экспорт кривых в Gcode
- Аппроксимация с использованием круговой интерполяции (G02 и G03)
- Автоматическое разбиение кривых для достижения заданной степени точности
- Обработка со сменой инструментов
- Экспорт Gкода в параметрической или обычной формах
- Добавление собственных заголовков и окончаний
- Выбор единиц измерения
- Многопроходная обработка
- Автоматическое добавление цифрового суфикса к назваию сохраняемого файла
Обработка на токарном станке
- Создание траекторий для обработки детали на токарном станке
- Расчет чистового прохода
- Задание заглубления при чистовом проходе
- Задание количества чистовых проходов
- Два различных метода вычисления чистовых проходов
- Замена стандартных осей
Обработка площади контуров- Создание траекторий для обработки площади контуров
- Возможность коррекции созданных траекторий
Гравировка фигурными фрезами- Создание траекторий для обработки контуров фигурной фрезой
- Задание произвольной формы фрезы
Библиотека инструментов- Здание различных параметров инструмента и обработки (диаметр инструмента, скорость обработки, заглубление за проход, скорость заглубления, задание произвольного кода перед/после заглубления, форма инструмента, произвольный код смены инструмента)
- Возможность копирования инструментов
- Возможность обработки со сменой инструмента
Система ориентирования- Задание масштабирования по всем осям
- Задание поворотов в плоскости ХY
- Задание смещения по всем осям
- Ориентация по произвольным точкам
Постпроцессор- Создание произвольной программы постпроцессора или выбор из стандартного набора
- Масштабирование и смещение Gcode
- Произвольная замена команд (в том числе одновременная замена)
- Параметризация Gcode
- Округление длинны дробной части чисел в Gкоде
Предварительная проверка рисунка- Выделение маленьких контуров (возможных артефактов area)
- Проверка принадлежности инструментов
- Проверка порядка обработки
Плоттерная резка- Экспорт в Gкод для плоттера с тангенциальным ножом. Четвертая ось A - угол наклона ножа.
Общие- Проверка наличия обновлений.
вверх
Лицензия (для просмотра содержимого нажмите на ссылку)Лицензия
Gcodetools выпускается под лицензией GNU GPL. Эта лицензия дает Вам следующее права:
- запуска программы, с любой целью;
- изучения того, как программа работает, и её модификации (предварительным условием для этого является сохранение лицензии GNU GPL);
- распространения копий;
- улучшения программы, и выпуска улучшений в публичный доступ (предварительным условием для этого является сохранение лицензии GNU GPL).
Подробнее см здесь:
http://ru.wikipedia.org/wiki/GPL
вверх
Установка (для просмотра содержимого нажмите на ссылку)Установка
Windows
Распакуйте архив и скопируйте все файлы в каталог
Program Files\Inkscape\share\extensions\
Linux
Распакуйте архив и скопируйте все файлы в каталог
/home/<имя пользователя>/.config/inkscape/extensions/
или
/usr/share/inkscape/extensions/ и перезапустите inkscape
вверх
Помощь в разработке (для просмотра содержимого нажмите на ссылку)Помощь в разработке
На данный момент в разработке находятся:
- Расширение для плазменной резки
- Расширение для токарных станков
- Расширение для плоттеров
Вы можете помочь улучшить Gcodetools создавая новые уроки и описания, давая советы, делая отчеты об ошибках, помогая разрабатывать новые функции.
Вы можете:
- Написать отчет об использовании
- Улучшить справку и уроки
- Опубликовать Gкод / SVG / или программный код
- Загрузить фото/видео готовых работ или опубликовать историю разработки
- Написать отчет об ошибках
- Помочь в разработке новых функций
- Помочь в написании уроков и справки
- Предложить новые функции
вверх
Re: Gcodetools - plug-in Inkscape для экспорта в Gcode
Добавлено: 19 ноя 2013, 13:16
Сергей_К
NightV писал(а):на гравере по стеклу запарились код все время править, между арками диск выскакивает и почти не меняя положения опять заходит, и эти "стыки" хорошо видно
Как начинающий станочник-самодельщик спрошу без оглядки: как неправильное отображение прямых на экране влияет на "выскакивание и вход диска"?
Re: Gcodetools - plug-in Inkscape для экспорта в Gcode
Добавлено: 19 ноя 2013, 13:35
NightV
Сергей_К писал(а):Как начинающий станочник-самодельщик спрошу без оглядки: как неправильное отображение прямых на экране влияет на "выскакивание и вход диска"?
делает отдельными отрезками дуги, короче фишка такая: если рисуем например круг (из готового иструментария) то все нормально, и диск проходит полный круг по 4 дуги не выскакивая.
если нарисавали например полукруг и или какую загагулину из дуг вручную, то все.... gcodetools рабивает на отрезки проходов выскакивая из материала.
Re: Gcodetools - plug-in Inkscape для экспорта в Gcode
Добавлено: 19 ноя 2013, 20:37
Сергей_К
А причем тут параметр minimum arc radius?
Этот параметр влияет на замену дуг прямыми. И только.

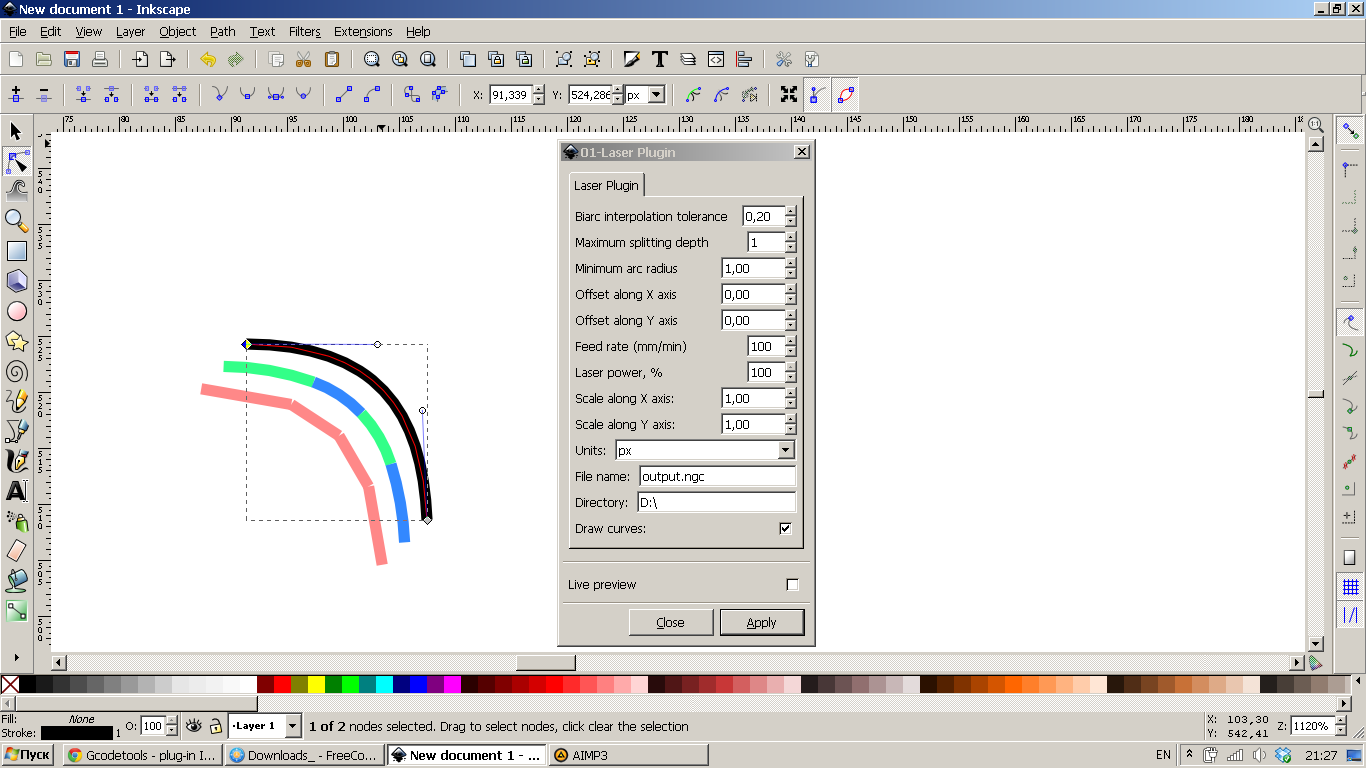

Пример на картинке:
Дуга может быть заменена на 4 отрезка окружностей или на 4 отрезка прямых(в своем плагине я исправил неправильную "отрисовку" полученного результата на экране). Количество отрезков тоже может меняться в зависимости от заданной maximum splitting depth.
На выскакивание из материала никак не должно влиять
Re: Gcodetools - plug-in Inkscape для экспорта в Gcode
Добавлено: 28 ноя 2013, 23:11
Calambuuur
Пробовал делать г-код так:
1. скачал lay файл по ссылке
http://chronolite2.narod.ru/common_file ... te-Sky.zip и загрзил в Sprint layout
2. Экспорт -> фрезеровка plt
3. Импорт в Corel Drow
4. Экспорт в dxf
5. Загрузил в Autocad 12 и отрихтовал.
6. Загрузил в ArtCam и создал УП.
7. Открыл в EMC2
Получил совсем другой масштаб (даже выходит за размеры осей). Натуральный размер - 76х29 а получил то, что в файле.
Как сохранить при конвертации натуральный размер?
Кроме того, из SL делал экспорт фрезеровки в один файл (фрезеровка и сверление). А в итоге сверловка пропала , хотя в dxf видны были центра (не сами отверстия).
Re: Gcodetools - plug-in Inkscape для экспорта в Gcode
Добавлено: 28 ноя 2013, 23:22
Calambuuur
Дополнительно файлы конвертации в архиве.
Re: Gcodetools - plug-in Inkscape для экспорта в Gcode
Добавлено: 28 ноя 2013, 23:29
Nick
В cdr уже размер 409мм... значит баг где-то в первых трех пунктах.
Re: Gcodetools - plug-in Inkscape для экспорта в Gcode
Добавлено: 30 ноя 2013, 20:03
Calambuuur
Д'якую щиро. Тобто усе поняв. Кому нужно могу мастер класс показать
Re: Gcodetools - plug-in Inkscape для экспорта в Gcode
Добавлено: 01 дек 2013, 01:03
Calambuuur
Nick писал(а):В cdr уже размер 409мм... значит баг где-то в первых трех пунктах.
Calambuuur писал(а):Д'якую щиро. Тобто усе поняв. Кому нужно могу мастер класс показать
Пробую идти другим путем:
cdr -> Inkscape->Расширения->Gcodetools->Path to Gcode...
но для этого нужно с моими cdr, что-то сделать. Смотрел про буковки и не фига не понял.
Есть файл
Можно по шагам сделать УП через Inkscape->Gcodetools.
Очень хочу и буду признателен
Re: Gcodetools - plug-in Inkscape для экспорта в Gcode
Добавлено: 01 дек 2013, 10:13
tooshka
Вроде все нормально:
Попробуйте: контур/оконтурить
потом: расширения/жкодтул(Ник прости лень переключаться)))/выбрать инструмент/применить
Re: Gcodetools - plug-in Inkscape для экспорта в Gcode
Добавлено: 02 дек 2013, 11:36
Nick
+ еще лучше со всеми файлами которые были не в inkscape сделаны:
1. Выделить все
2. Копировать
3. Создать новый файл
4. Вставить.
Re: Gcodetools - plug-in Inkscape для экспорта в Gcode
Добавлено: 08 дек 2013, 15:19
Calambuuur
Не могу скачать по этой ссылке
Re: Gcodetools - plug-in Inkscape для экспорта в Gcode
Добавлено: 09 дек 2013, 00:18
Nick
это в каком сообщении было? просто тут ссылка урезанная, в сообщении должна быть полной.
Re: Gcodetools - plug-in Inkscape для экспорта в Gcode
Добавлено: 09 дек 2013, 20:24
Calambuuur
tooshka писал(а):Попробуйте: контур/оконтурить
потом: расширения/жкодтул(Ник прости лень переключаться)))/выбрать инструмент/применить
В руководстве пользователя есть Раздел 16 "Пошаговое руководство по созданию G-кода обработки площади детли".
Начнем:
п.1. Создаем, или загружаем нужные контуры.
Что значит создаем (я так думаю в Inkscape). Нужно указать пункт меню и последовательность до и после него.
п.2. Разгрупировываем, если в рисунке есть группы (кто бы их создал, а если и сделал это, то в каком шаге)
п3. Объединяем контуры используя булево сложение (это вообще не для нормального понимания т.к. Ctrl+"+" даже не получается написать эти кавычки). Как нужно сделать эту комбинацию (или, что в меню сделать) нормальному человеку.
и т.д.
Большая просьба: дайте ссылку на файл примера для начала, а потом плз. пошаговую инструкцию от нуля т.е. запустили, открыли меню пункт ".....", ->"...." и т.д.
Не думаю, что это сложно. Нужно только на одном примере показать все окна и дать хорошие комментарии.
У вас вроде все получилось, а мне даже не понять как!
Nick писал(а):+ еще лучше со всеми файлами которые были не в inkscape сделаны:
1. Выделить все
2. Копировать
3. Создать новый файл
4. Вставить.
Извени Nick, но если это было для меня, то каким боком.
Re: Gcodetools - plug-in Inkscape для экспорта в Gcode
Добавлено: 09 дек 2013, 22:08
Nick
Вот пошагово:
жаль только без коментариев...
http://www.youtube.com/watch?v=_4yne05vGls
Re: Gcodetools - plug-in Inkscape для экспорта в Gcode
Добавлено: 09 дек 2013, 22:44
Calambuuur
На самом деле есть и достаточно подробно пошагово,
Nick писал(а):Gcode tools ver. 1.2 tutorial
http://cnc-club.ru/forum/viewtopic.php?t=34
только для более ранней версии Г-кода. Там сложно с вкладками разбираться имяя версию 1.7
Re: Gcodetools - plug-in Inkscape для экспорта в Gcode
Добавлено: 09 дек 2013, 22:45
Nick
ненене, там свежая версия, сделай скриншот своей... может ты gcodetools запучскаешь который в себе содержит все вкладки....
Re: Gcodetools - plug-in Inkscape для экспорта в Gcode
Добавлено: 09 дек 2013, 22:49
Calambuuur
Calambuuur писал(а):Там сложно с вкладками разбираться
Кое-как состряпал это файл. Правда не проверял в ЕМС
Re: Gcodetools - plug-in Inkscape для экспорта в Gcode
Добавлено: 09 дек 2013, 22:50
Nick
не, я про снимок экрана твоего окна gcodetools...
Re: Gcodetools - plug-in Inkscape для экспорта в Gcode
Добавлено: 10 дек 2013, 21:34
Calambuuur
Nick писал(а):я про снимок экрана твоего окна gcodetools...
Во времени разошлись с сообщениями. Я бы никогда не додумался до того, что пользуюсь другой версией. Но дело было так, читаю:
1.
Nick писал(а):Установка
Windows
Распакуйте архив и скопируйте все файлы в каталог Program Files\Inkscape\share\extensions\
Linux
Распакуйте архив и скопируйте все файлы в каталог /home/<имя пользователя>/.config/inkscape/extensions/
или /usr/share/inkscape/extensions/ и перезапустите inkscape
2 .
Nick писал(а):Загрузить последнюю версию
Последняя стабильная версия Gcodetools 1.7
3. Дальше получаю следующее
А какая версия нужна, 1.2 или 1.7?
4. Ну и еще непонятного:
Nick писал(а):Открываем вкладку Area, и заполняем параметр Area radius. Сюда нужно вставить ширину самого толстого места контура (самое толстое место от любой части конура до любой другой части, включая внутренние части). Проще всего измерить ширину при помощи инструмента перо, во время рисования в статус баре пишется длина контура.
Nick писал(а):8. Для устранения дефектов заходим в группу (двойной клик на группе). Выделяем все (Ctrl+A)
п.8 Это то,что версии 1.7 артифакты?
Я бы понял, если-бы сам это написал. А можно это как-то наглядней (т.е. скриншоты). Большая просьба, ориентироваться на простых чпушников. Я занялся этим год назад не имея спец. образования и пытаюсь это все (или мин.) освоить. Буду очень благодарен (и наверно не только я).
Теперь по делу. Сделал г-код Мач3 его в режиме эмуляции проглотил. ЕМС2 отказался т.к. были превышены пределы осей примерно так после попыток с этим справиться
Re: Gcodetools - plug-in Inkscape для экспорта в Gcode
Добавлено: 11 дек 2013, 15:32
Nick
Calambuuur писал(а):п.8 Это то,что версии 1.7 артифакты?
Артефакт - это небольшие контуры которые могут появляться при создании большого количества оффсетов для сложных контуров. Выглядят они обычно как маленькие контуры, могут находиться в любом месте листа, эти "сопли" надо удалить, как это сделать написано в п.8.
Calambuuur писал(а): ЕМС2 отказался т.к. были превышены пределы осей примерно так после попыток с этим справиться
Подвигай контур на листе в inkscape. Левый нижний угол это точка (0,0)
