Странные шестерни, прогу бы или плагин

[Unikus]

Коля,так в том то и дело что фиксировано.Длина окружности шестерни ведь остаётся неизменной Нужно что-то думать.Или для рейки сделать отдельный плуг ...

[Unikus]

Коля,так в том то и дело что фиксировано.Длина окружности шестерни ведь остаётся неизменной Нужно что-то думать.
Нужно считывать 1.Расстояние от центра вращения до центра ролика 2.Радиус ролика Ну,и там по мелочам,как то количество роликов,угол смещения ...
Может для рейки сделать отдельный плуг ?
Или в том же плагине,при отметке опции сделать рейку,чтобы все остальные гасились,и оставалась только кол-во оборотов ,а остальные параметры автоматом брались из рисунка ?
Потому как,в текущей версии ,можно только делать узоры с переменным шагом,а вот для изготовления рейки в реале не подойдёт .ИМХО

[Nick]

Не, имхо нифига не фиксировано. Если делать маленькое расстояние, то зубья становятся фигурными, чтобы подшипник мог пройти по задней стенке зуба.

Это все становится возможным из-а того, что центр шестеренки пустой. С обычной шестеренкой такое не прокатит, только с пустотелой.

Отдельный плуг сделать можно.Или отдельную страничку в этом, как в Gcodetools.

[Unikus]

Шаг всё равно остаётся фиксированным,поэтому пройденное расстояние тоже остаётся фиксированным.В случае с шестернёй на подшипниках,то центр по всякому остаётся пустым.А вот профиль рейки можно изменять только глубиной вхождения роликов в рейку.Или не так ?
И скорее всего нужно сделать так чтобы профиль рейки (только для роликов) рисовался автоматом,с таким рассчётом чтобы эти ролики неотрывно обкатывали этот профиль.

[Nick]

Блин, нужно сделать рабочую модель и посмотреть как оно работает ... Так не понятно.

[Unikus]

мне кажется ,если сделать так чтобы ролики ездили постоянно по зубьям без отрыва,то больше ничего и не нужно.А вот для обыкновенных шестерёнок уже другие параметры.

Кстати,у меня с тремя роликами не получается нормально.Один постоянно не доходит до нижней точки...

[Nick]

Я же писал об этом.

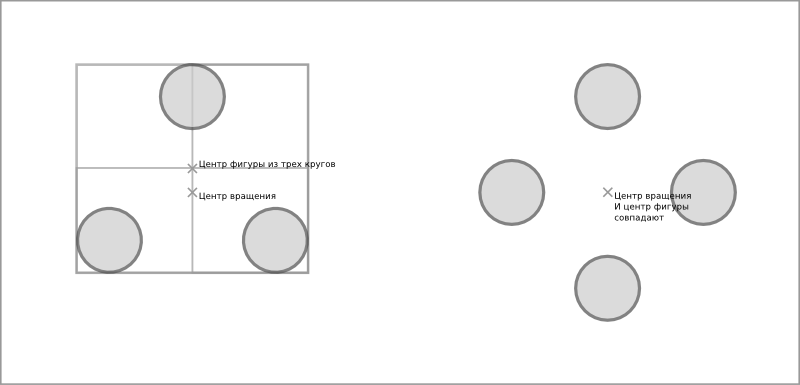

У трех подшипников центр вращения должен быть не в центре фигуры, т.к. 3 подшипника не симметричны. Если хочешь делать шестеренку из 3-х подшипников, нужно переместить центр вращения.

Поэтому у тебя зубы не одинаковые выходят.

[Unikus]

Странно,мне казалось не должно быть разницы.Ведь они вращаются вокруг одного центра,так как копии строились вокруг него же...

А что дальше делать после того как прорисовано движение шестерни? Как построить сам профиль рейки?

[Nick]

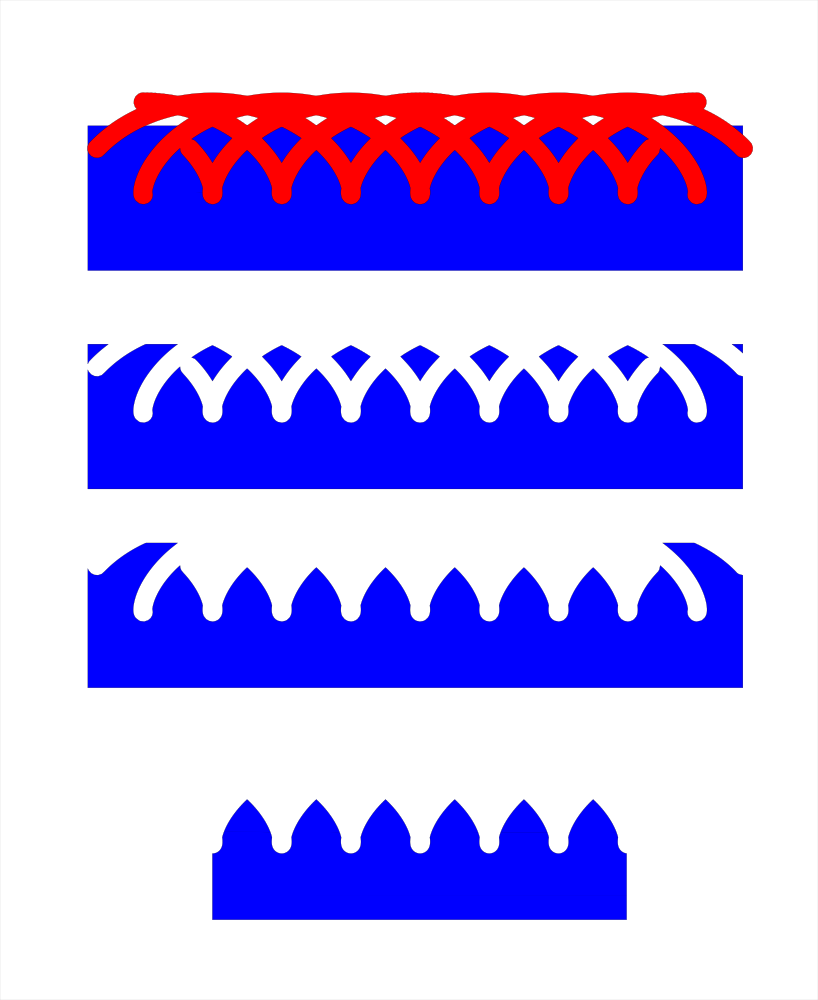

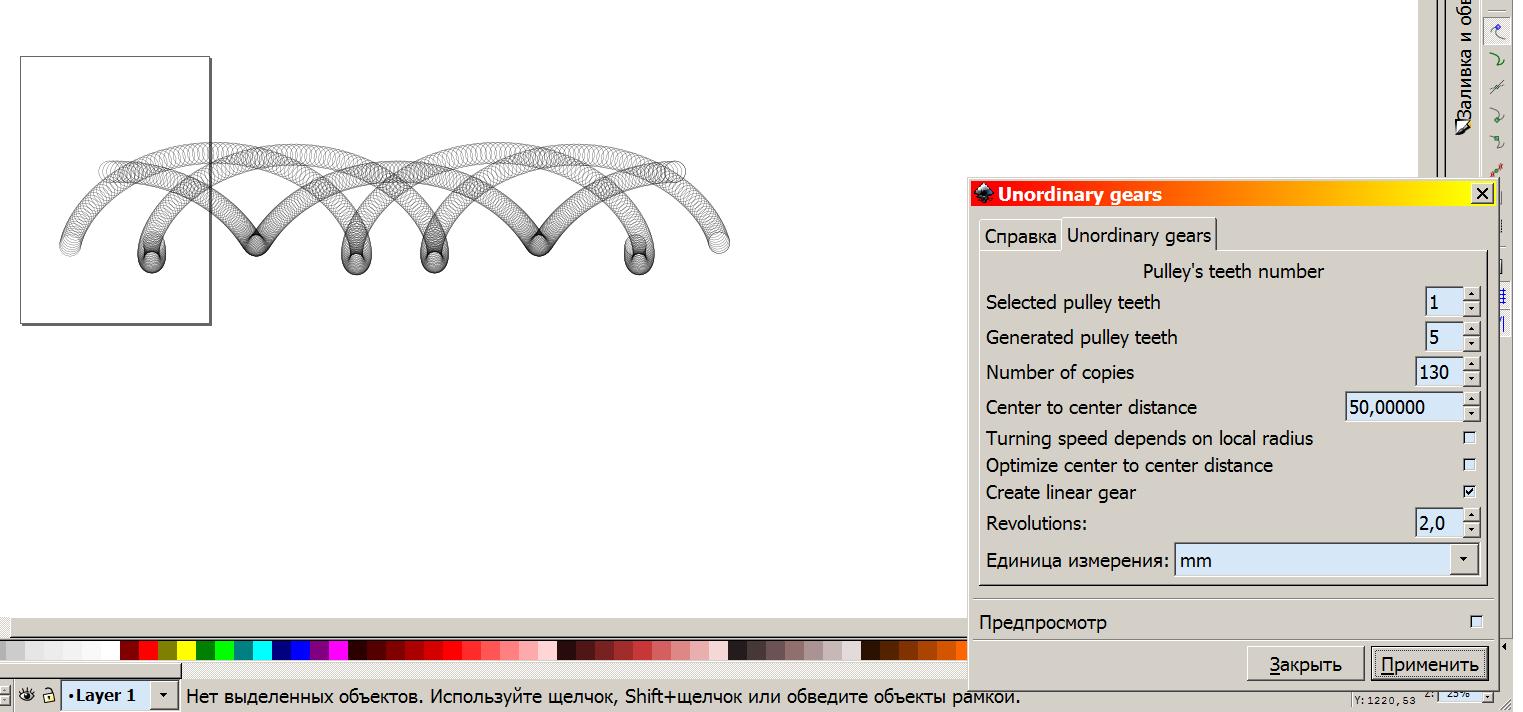

Выбираешь созданную группу, разргуппировываешь Ctrl+Shift+G, объединяешь Ctrl+"+". Потом делаем "позитив" - создаешь прямоугольник, помещаешь его под получившийся контур PageDown или End, выбираешь их обоих и вычитаешь Ctrl+"-". Рейка готова.
См http://cnc-club.ru/forum/viewtopic.php? ... t=40#p3975

ЗЫ если будешь резать при помощи Gcodetools, лучше превратить контур в ломанную. Иначе рейка будет вся в маааленьких зазубренах, т.к. Gcodetools экспортирует контур со всеми изгибами. Выбираешь контур, F2, Ctrl+A, и кнопочка с прямой линией.

[Unikus]

Ну,вот ... половина дела прошло нормалёк.

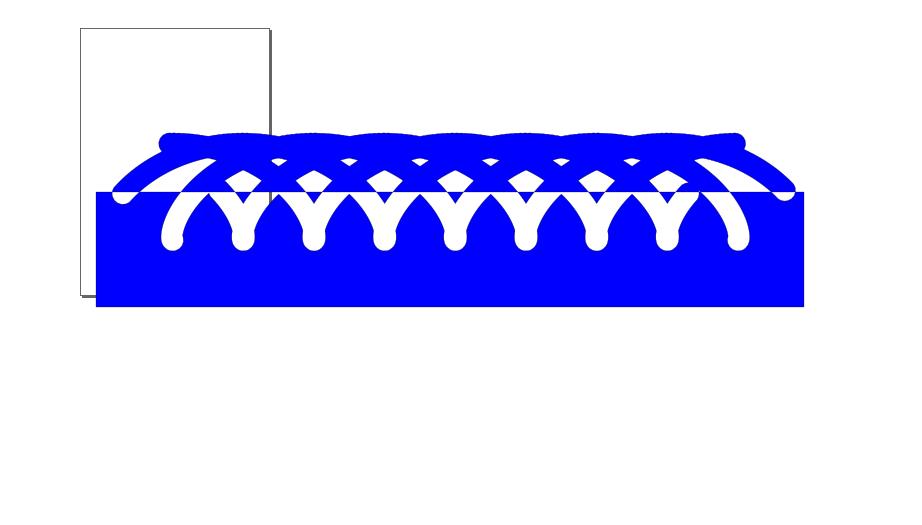

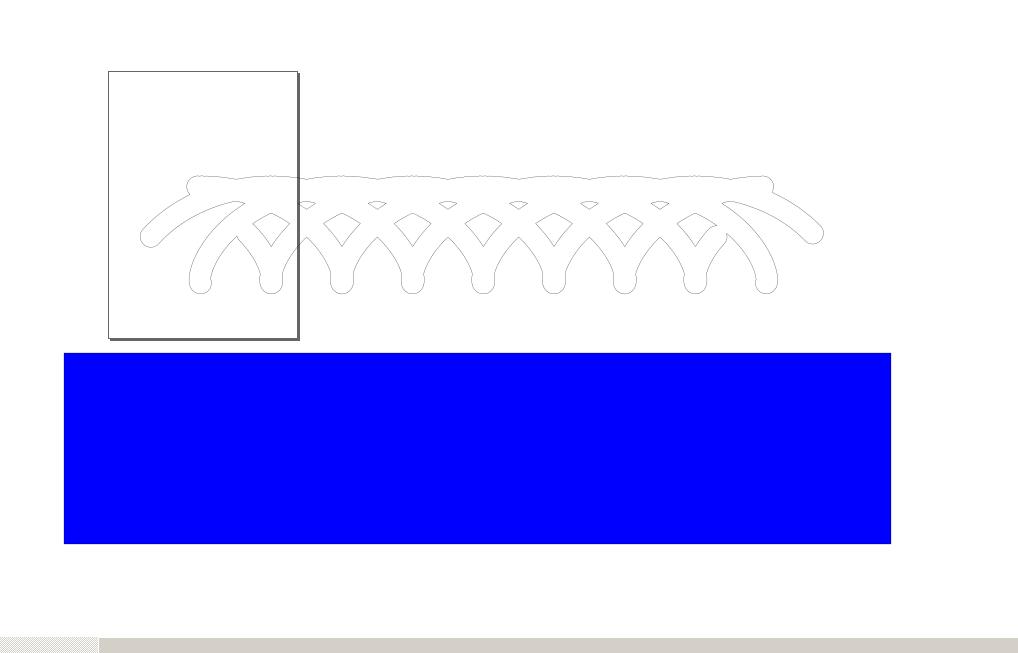

Потом выделяю их обоих,Ctrl+"-" и... прямоугольник исчезает.Только остаётся верхний профиль в прежнем виде...
А вот при их объединении,профиль только закрашивается...
Попробовал сделать так.Что это даёт?

[Nick]

Скинь svg. Так не понять.

Вообще inskcape вычитает верхний контур из нижнего. Т.е. профиль должен накладываться на прямоугольник. Добавь профилю заливку, так виднее.

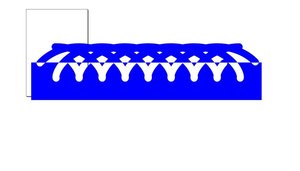

Что-то вообще не понял как ты нижнюю картинку получил ...
Хотя хватит и ее. Выбираешь ее, затем F2 затем выделяешь узлы зубцов, затем Shift+1 (это инвертирует выделение) и Delete. Останется только профиль зубцов.

[Unikus]

Нижняя картинка,это плод их "Объединения"

[Nick]

Хмммм... выглядит так, как будто начальный профиль вывернут наизнанку, а Inkscape об этом не знает...
странно, раньше с этим не было проблем.
Может у тебя изначально было очень много контуров. Какое количество копий ты поставил?

[Unikus]

Копий 200 было
И чавой т,вычитать никак не хтит.Только объединяет...

[Nick]

Попробуй Контур - Развернуть.
Или изменить количество копий.
Или сначала сделать из контура ломанную, а потом вычитать.

[Unikus]

Ё - моё,с утра колупаюсь ,не получается.Уже и развернул ,и свернул...Хоть за ножницы берись...
А какой опцией делать ломаную?Чёт интуитивно не нахожу...
Ну как там насчёт плагина? Будем усовершенствовать ?

[Nick]

Когда включаешь режим редактирования узлов (F2), сверху появляется кнопочка такая:


Можешь просто удалить не нужные узлы.

скинь svg, я с ним по-колдую.

Усовершенствовать будем а порядке очереди .

[Unikus]

Вот туточки...

Rack.svg

(83.85 КБ) 774 скачивания

Инк мой тормозит конкретно... .Хотя Солид как самолёт летает.

[Nick]

А какой у тебя incscape?
У меня все четко отработало:

Вот svg:

[Unikus]

Как какой?Самый лицензионный конечно А если версия,то 0.48.0 r9654 . Неужели устарел?

Ты наверное в Пингвине делал,а я в форточкаХ...полуразбитых .
Шаман аднака
