Похоже надо пояснить -
- стойка не моя, а клиента, под которого ЕТ7 и проектировался.
- стойка под плазму, вид сзади мне показывали только 3D модель. Единый ящик в котором монитор, пульт, контроллер (с компьютером), серво Mitsubishi для XY (3шт), шаговый для Z.
Ящик достаточно компактный, дополнительного места под инвертор и тп - там не предусмотрено.

Сейчас стойка и станок готовятся к выставке, все заняты, через пару недель можно будет задать вопрос по поводу цен.

[mycnc]

и кстати вопрос у меня есть.
в софте есть цикл планетарного резьбофрезерования? и если нет, планируется ли прикрутить? очень полезная штука.

Планы строятся из пожеланий пользователей. Расскажите, что это за зверь такой и мы обсудим.

[frezeryga]

а зачем цикл? можно хоть дугами хоть отрезками фрезеровать.

[cncfreak]

Планы строятся из пожеланий пользователей. Расскажите, что это за зверь такой и мы обсудим.

ну допустим сделать такой цикл. задается диаметр резьбы, глубина и шаг. 3 параметра.
софт просчитывает подвод по касательной, один оборот по спирали вверх (согласно шагу резьбы) и плавный отвод в центр.
https://www.youtube.com/watch?v=E2nOXR9qQGo
Писать резьбу в САМе нецелесообразно, т.к. резьбофреза имеет смысл изнашиваться и резьба становится тугой...чтоб каждый раз не генерить прогу, задал диаметр резьбы больше(или диаметр фрезы меньше) и дальше работаешь.
так же можно и для наружней резьбы сделать.
на станках MAZAK (mazatrol matrix cam) это очень полезная функция и очень часто используется для корпусных изделий.
думаю чем больше таких функций будет у софта, тем больше продаж будет у вас, т.к. они будут всё больше быть похожи на промышленные.
можно многие операции делать без доп. компьютера.

[frezeryga]

а координаты дырок тоже руками вбивать? чем больше ручной набивки тем больше вероятность ошибки.

[Serg]

а координаты дырок тоже руками вбивать? чем больше ручной набивки тем больше вероятность ошибки.

Посто надо не забывать, что бывают УП для разовых деталей и бывают УП для серийного производства...

[mycnc]

Библиотека деталей позволяет добавлять подобного рода элементы. Базовую процедуру написать не сложно, опытный юзер с навыками программиста вполне бы справился за 1-2 дня.
А дальше нужен станок, инструмент, понимание как это должно работать и возможность тестировать.

У нас такого вариант сейчас нет. Появится - можно попробовать.

[nik1]

У меня вроде есть резьбофреза

[mycnc]

У меня вроде есть резьбофреза

ну и кто тебя за язык тянул?
Про то, что тебе циклы нужны - ты не говорил.

А я так надеялся, что кто-нибудь клюнет на фразу

Базовую процедуру написать не сложно, опытный юзер с навыками программиста вполне бы справился за 1-2 дня.

Значит придется Томаса опять загружать, как время появится.

[nik1]

Не спехом попробуем

[mycnc]

ну допустим сделать такой цикл. задается диаметр резьбы, глубина и шаг. 3 параметра.
софт просчитывает подвод по касательной, один оборот по спирали вверх (согласно шагу резьбы) и плавный отвод в центр.

Только 1 резьбу ? Координата по XY (0,0) ?

Или надо несколько в линию или по дуге ? (у фанука такие макросы видел для сверления)

А кто само отверситие сделает ? Надо добавлять туда же циклы сверления другим инструментом ? Хотя это уже под автосмену .....
Или насверлить - проблем нет ?

Раз вы Mazak упоминули - расскажие как там все сделано. А то видео, которое вы показали - так там внешний софт, который к самой стойке не имеет отношения.

[vektor_z]

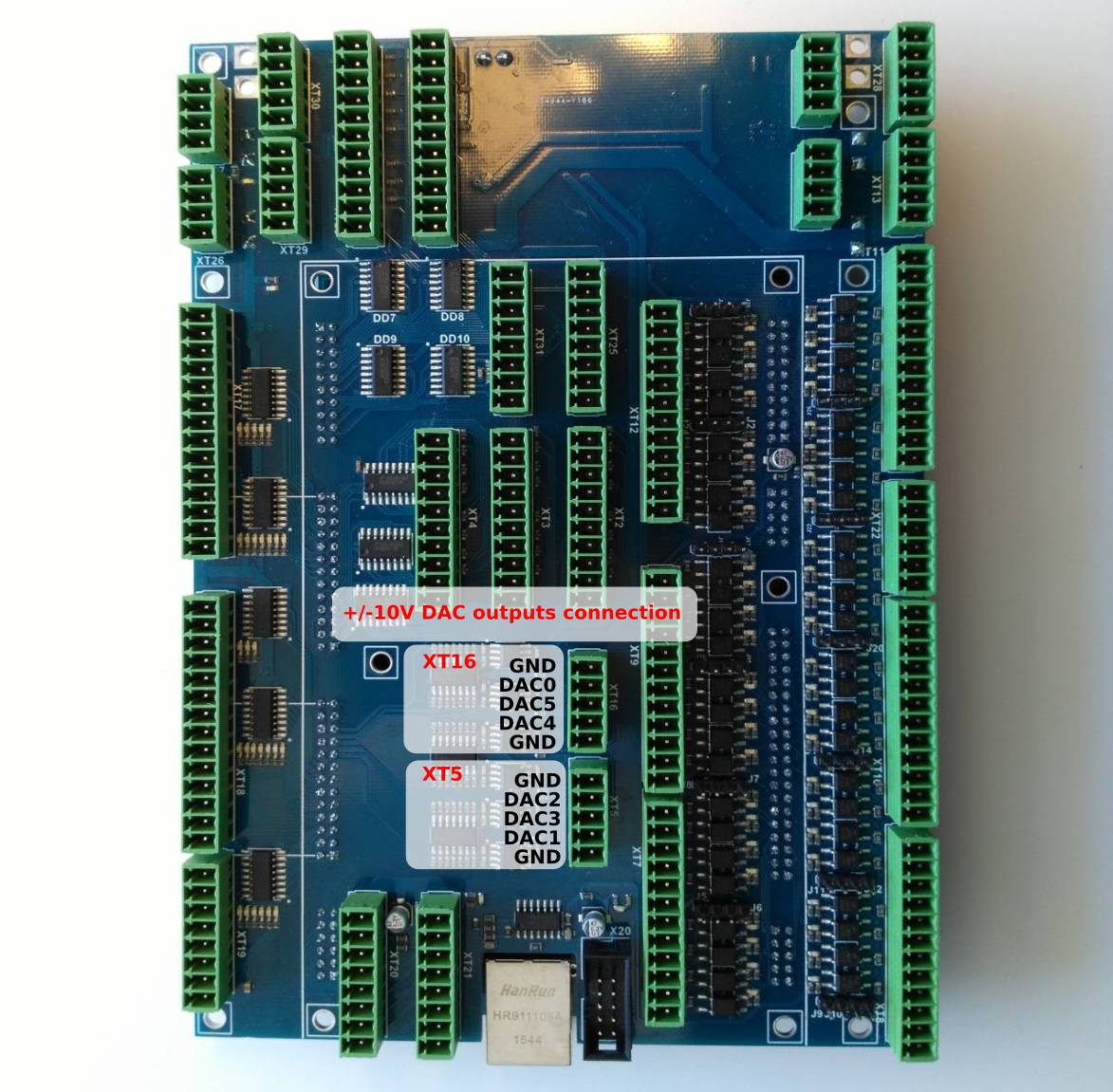

Что то никак не пойму куда подключать в ЕТ10 управление по аналогу +/-10В? Енкокдер подключил, показатели с екнодера показывает, а вот куда на плате подцепить управление +-10В непонятно.
Со степ-дир все ясно подключал драйвер с шаговиком, все вертится..

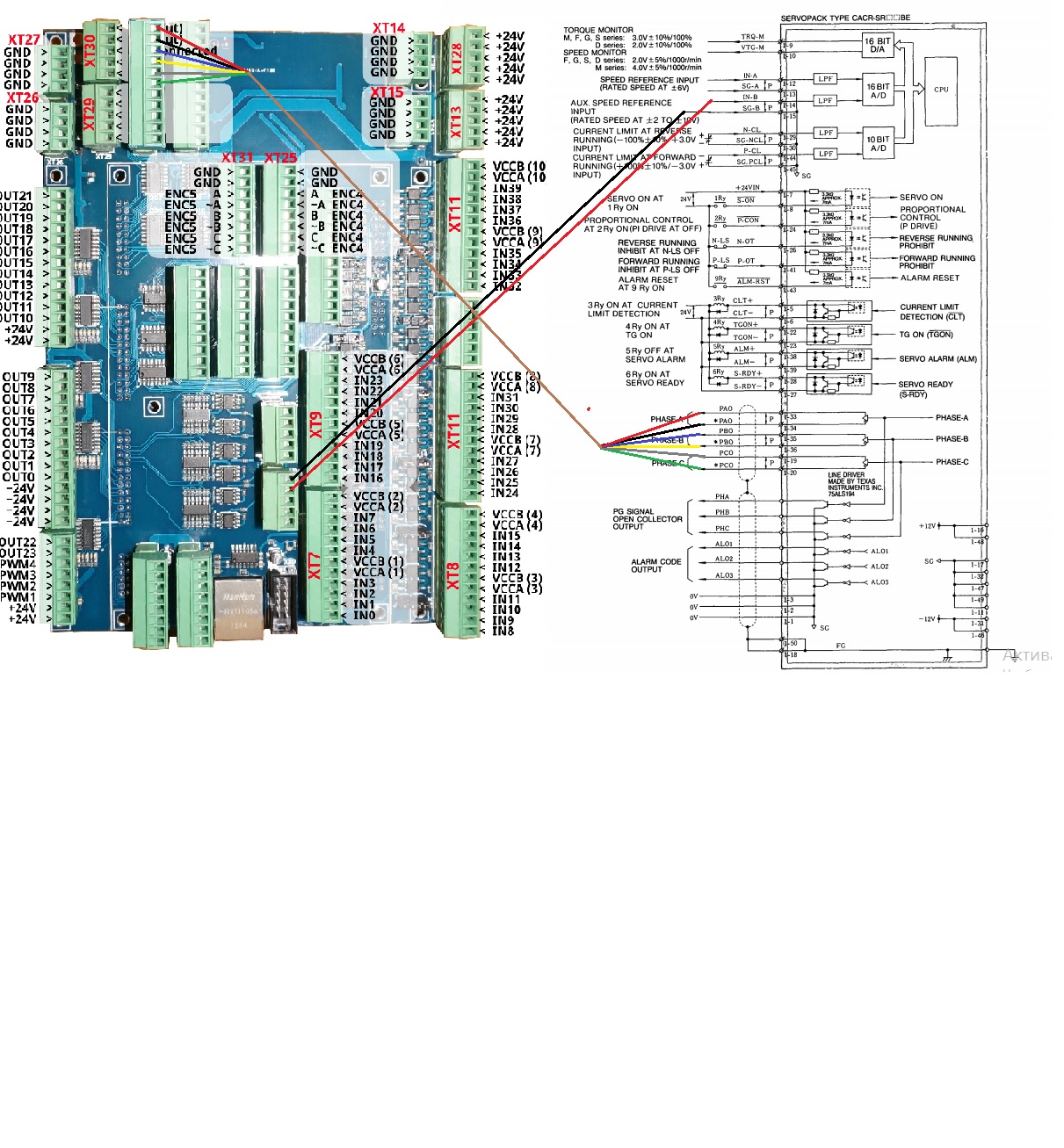

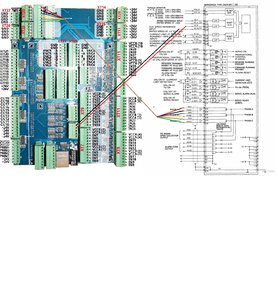

Как мне кажется должно быть так? или ошибаюсь?

[mycnc]

В вашей картинке очень мелко, не видно. Примерно, вы угадали.

[vektor_z]

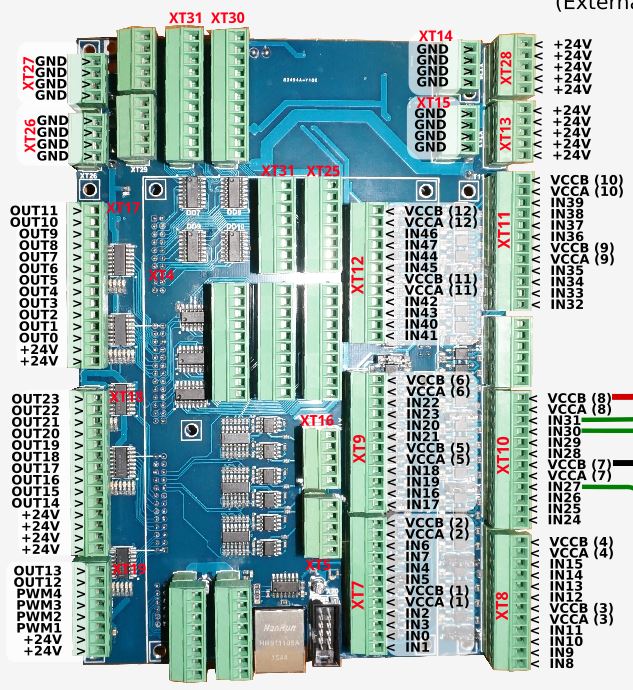

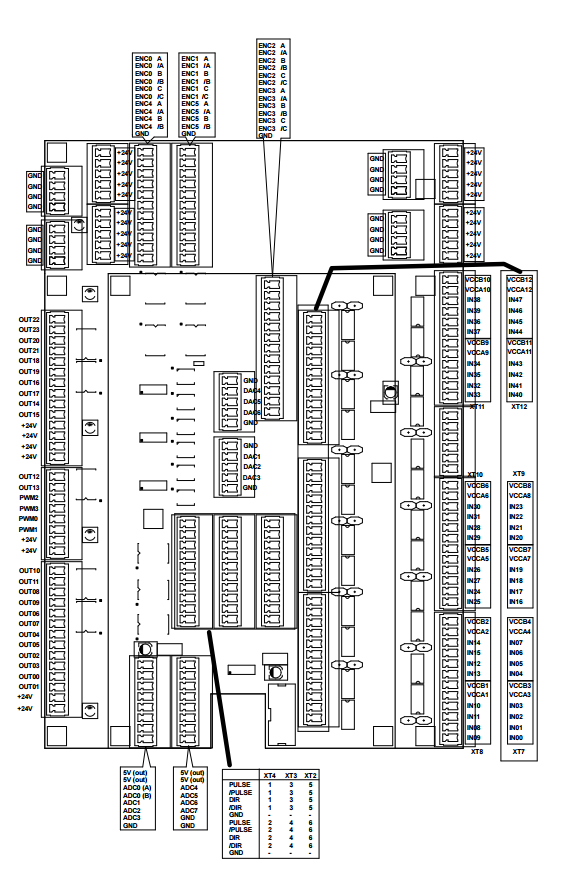

Спасибо, облазил все ресурсы но так и не нашел описания аналогового подключения и настройки по +\-10в сервоприводов, по степ/дир есть и все понятно, но по аналогу еще нигде не встречал, ни в документации ни на форумах.. И еще именно по этой модификации платы нет полной распиновки выводов, максимум что смог найти вот эта, и то не полная. Можете полностью подписать все пины на плате?

[mycnc]

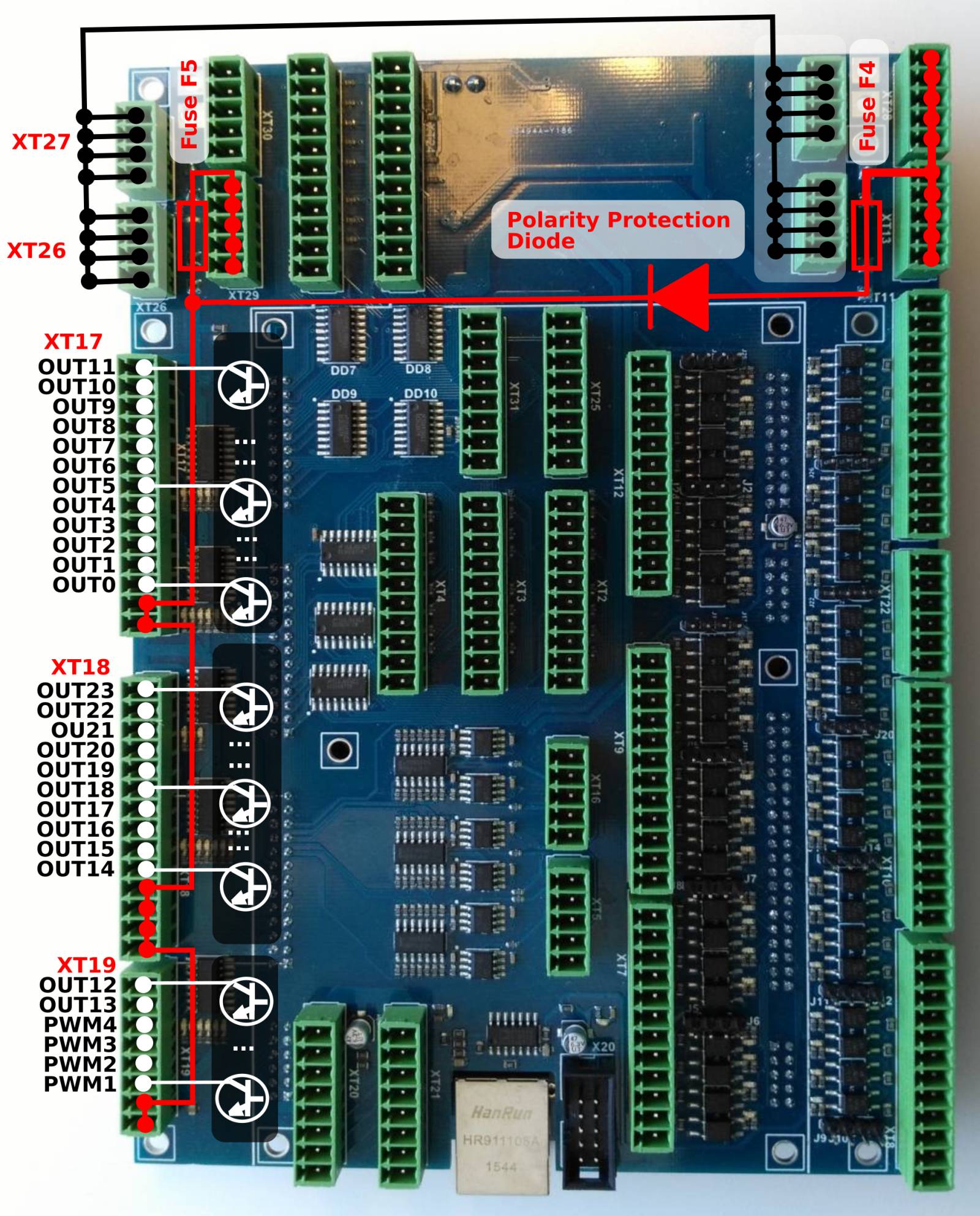

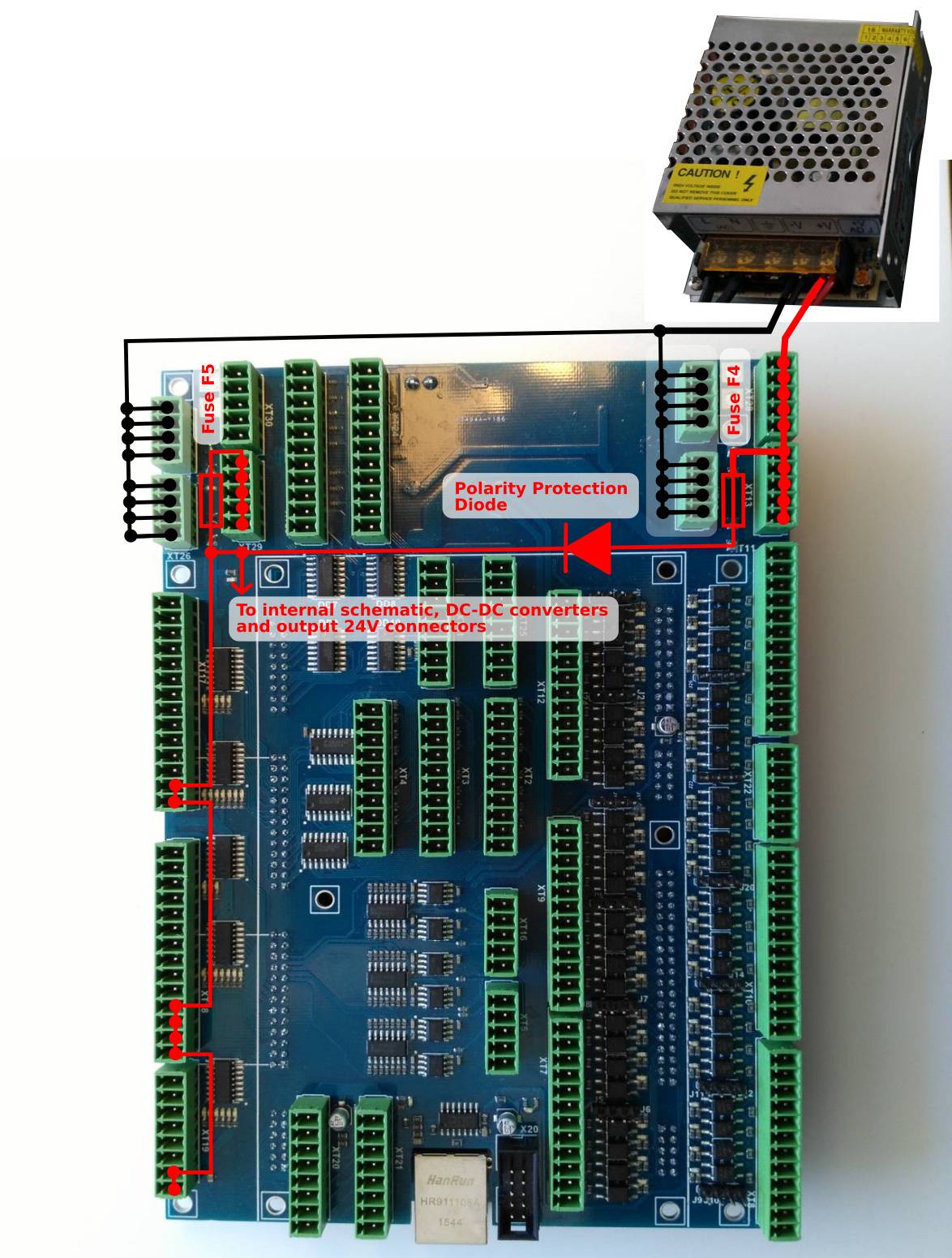

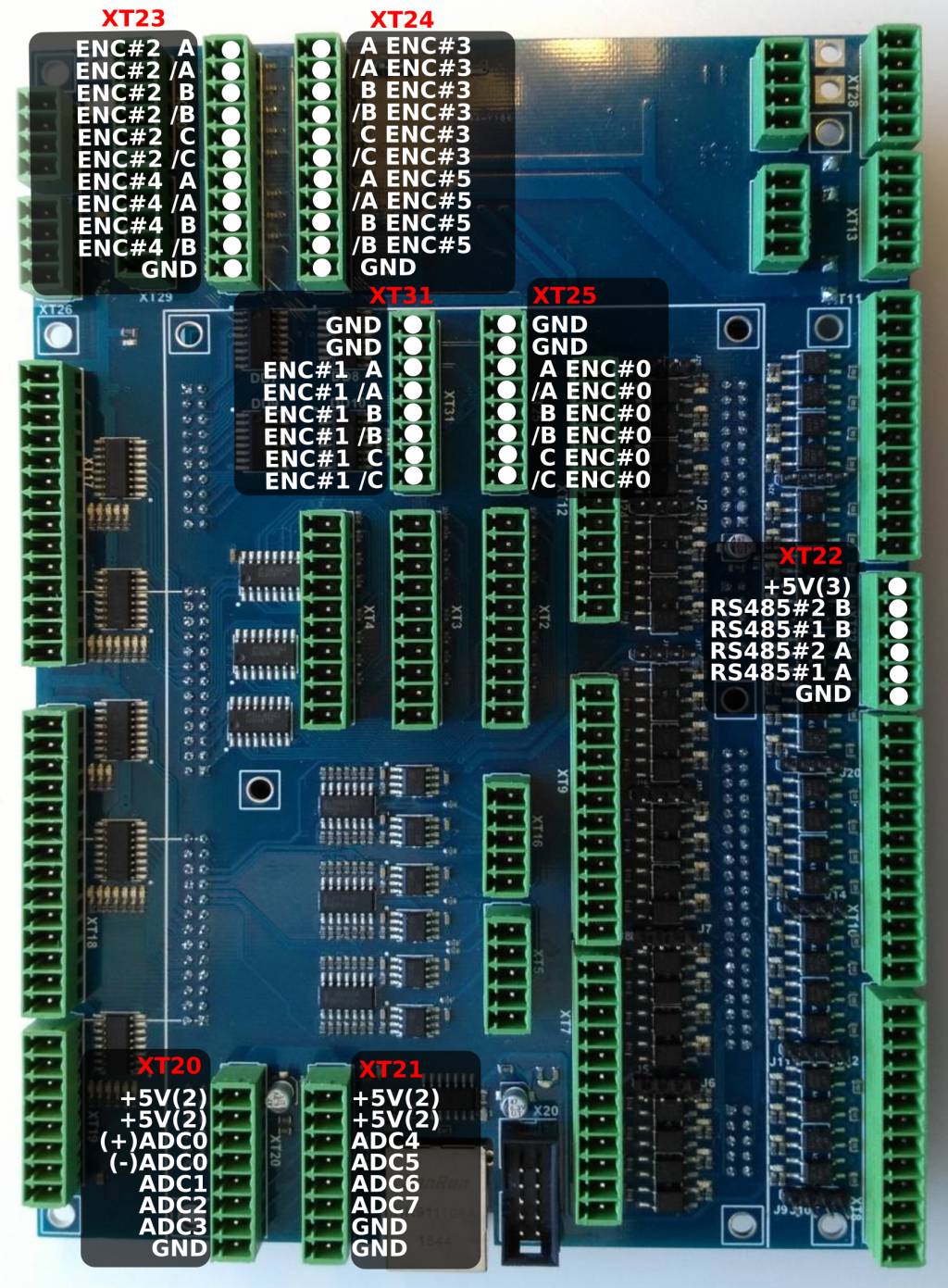

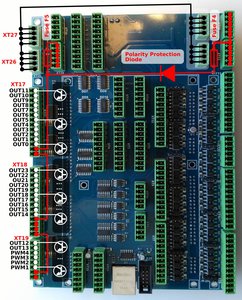

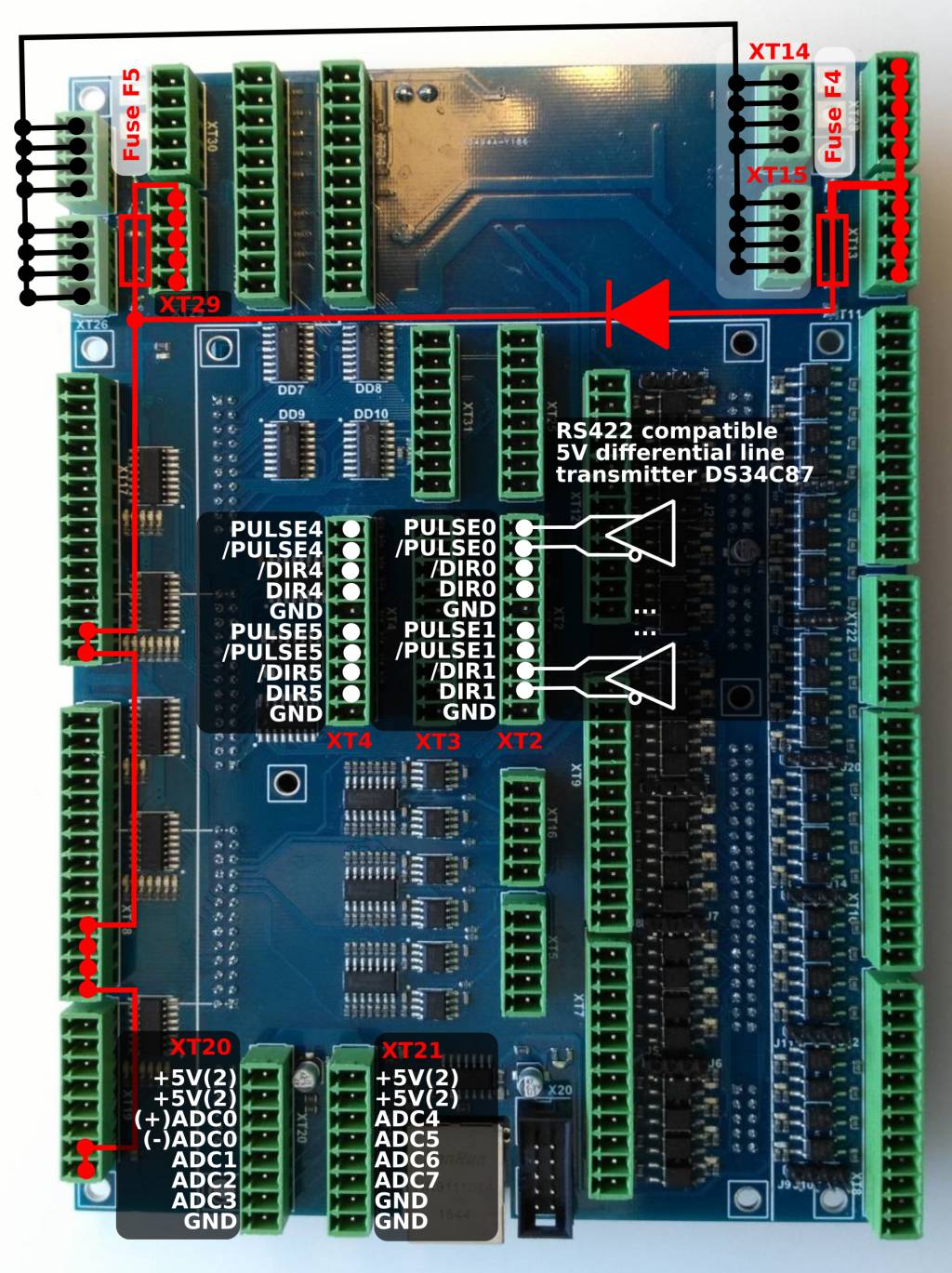

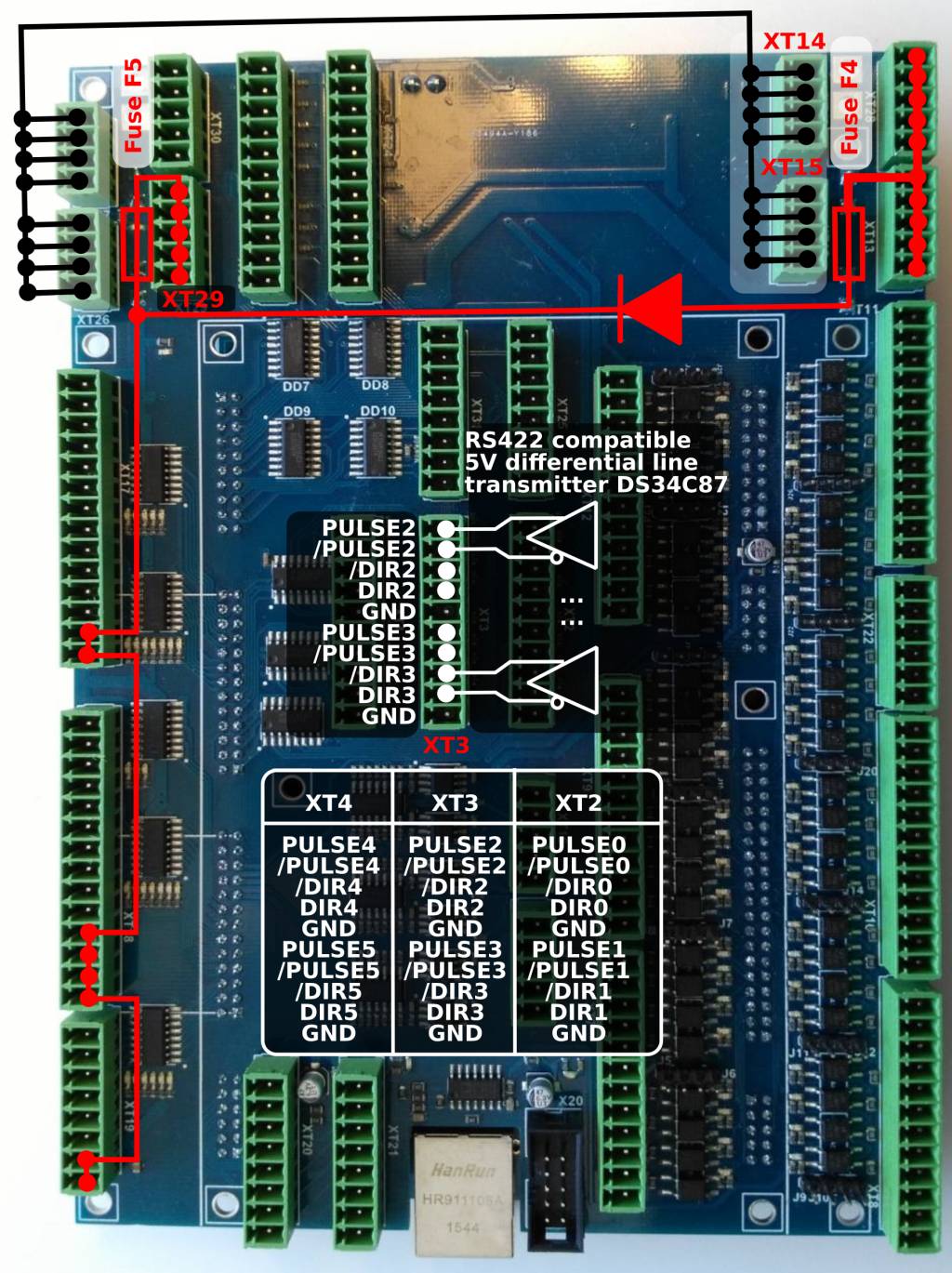

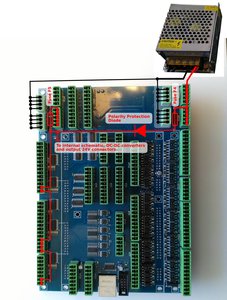

Вот так вроде бы полная распиновка. Если что забыл - говорите. На сайте также обновил информацию.

По поводу подключения по аналогу - попробую завтра набросать короткую инструкцию.

[ssisk]

Добрый день, а можете для платы ЕТ7 тоже подписать. Там есть 3 джампера, которые не подписанны, для чего они, что переключают? И один разъем рядом с реле, тоже не нашел по нему описания.

[cncfreak]

Только 1 резьбу ? Координата по XY (0,0) ?

Или надо несколько в линию или по дуге ? (у фанука такие макросы видел для сверления)

А кто само отверситие сделает ? Надо добавлять туда же циклы сверления другим инструментом ? Хотя это уже под автосмену .....
Или насверлить - проблем нет ?

Раз вы Mazak упоминули - расскажие как там все сделано. А то видео, которое вы показали - так там внешний софт, который к самой стойке не имеет отношения.

Как сделано в мазатроле, я сниму мини обзор, завтра выложу сюда. но там как бы своя оболочка и она генерирует свой код, который пользователю недоступен.
но я расскажу какие параметры и для чего используются.
Вообще я себе это так представляю.
идет строчка цикла, ниже указываются координаты, как в цикле сверления, по точкам. если есть возможность сделать по окружности то это дополнительный плюс.
Там самое главное задействовать такие параметры как шаг резьбы. от него уже скрипт будет знать, какой сделан предварительный диаметр и какой делать радиус плавного подвода.
допустим для м6х1.0 отверстие будет 5мм, радиус подвода 0.5 (диаметр резьбофрезы обычно 4.5мм.)
если м10х1.0, то (10-1=9) отверстие под резьбу 9мм, радиус подвода тоже 0.5 будет.
для м5х0.8 отверстие (5-0.8=4.2) и подвод радиусом 0.4. фреза диаметром 3.8мм
и т.д.
т.е. допустим так
CICLE90(10,1.0,12.5) - диаметр 10мм, шаг 1.0, глубина 12.5мм
X0.0Y0.0
X15.0Y0.0
X25.0Y-10.0

отверстия сверлить отдельным циклом перед резьбой, они вроде как есть уже.

п.с кстати есть еще такой параметр в мазатроле, как отскок от дна. т.е. на резьбофрезах есть еще зубья под 45 градусов, чтобы фаски делать.
опускаем инструмент в центр на глубину образования фаски, потом отскок допустим на 2мм и нарезание резьбы. но это редко используется, т.к. если глубина отверстия меньше длины режущей фрезы, так не прокатит)) но весч полезная ))

[mycnc]

Добрый день, а можете для платы ЕТ7 тоже подписать. Там есть 3 джампера, которые не подписанны, для чего они, что переключают? И один разъем рядом с реле, тоже не нашел по нему описания.

Картинки сделаю по-возможности, пока задержка - разгребаюсь с текущими проблемами.
3 джампера -
2 шт - ресет и ввод в процессора в программирование - для обновления прошивки
еще 1 шт - резервный дополнительный вход матрицы клавиатуры, если потребуется 30 кнопок организовать (добавлено на всякий случай)

[mycnc]

Попытка показать настройку аналогового серво под myCNC.

https://www.youtube.com/watch?v=dh5_7IpRcKc

[vektor_z]

Попытка показать настройку аналогового серво под myCNC.

Все доходчиво и понятно! Завтра попробую настроить аналоговые сервы на станке.. По результатам отпишусь.
