сколько будет стоить весь такой комплект, с шлейфами и с распайкой на 6 энкодеров?

Фрост, Доброго дня. Стоимость PCI комплекта стандартная + 1 канал энкодера 250р.
ETH-IO это отдельная тема. Есть желание обсудить?

Есть)

взял на себея смелость немного отформатировать вше описание платы. Весь текст распределили в стили, четыре штуки, два для абзацев и два для заголовков. Ну и вариант в PDF версии, более читабельный и открываемый на разных устройствах и системах.

max73 писал(а):взял на себея смелость немного отформатировать вше описание платы.

Если честно - то вышло сложнее чем текущее описание в начале темы )

я только увеличил шрифт и расставил переносы страниц вместо энного количества переводов. Ну и конвертнул в пдф по дефолту. Там ничего не изменилось.

Просто внедряются новые продукты и нужно актуализировать информацию в описании. Поэтому за последнее время описание дополняется. Что то изменилось, что то требует более развёрнутого описания. Поэтом ставим дату в конце, чтобы можно было понять на сколько свежее описание вы читали.
max73, Ваши платы уже у вас в городе.

ex71 писал(а):Если честно - то вышло сложнее чем текущее описание в начале темы )

Согласен.

ex71 писал(а):Если честно - то вышло сложнее чем текущее описание в начале темы )

Вроде там всё так же, только добавили инфы по STEp DIR и ETHERNET. Ну и немного изменена компоновка.
Что стало сложнее? Просто с моей стороны все вообще понятно

mmv писал(а):max73, Ваши платы уже у вас в городе.

да, но приехали вечером и не смог получить, теперь в четверг, спасибо.

mmv писал(а):

ex71 писал(а):Если честно - то вышло сложнее чем текущее описание в начале темы )

Вроде там всё так же, только добавили инфы по STEp DIR и ETHERNET. Ну и немного изменена компоновка.
Что стало сложнее? Просто с моей стороны все вообще понятно

Я надеюсь, что на выходных найдется время чтобы описать с моей точки зрения.
Много вопросов не освещено. Особенно если целевая аудитория работает с шаговиками - это не промышленные станки, и их владельцы далеко не в курсе всех тонкостей станкостроения.

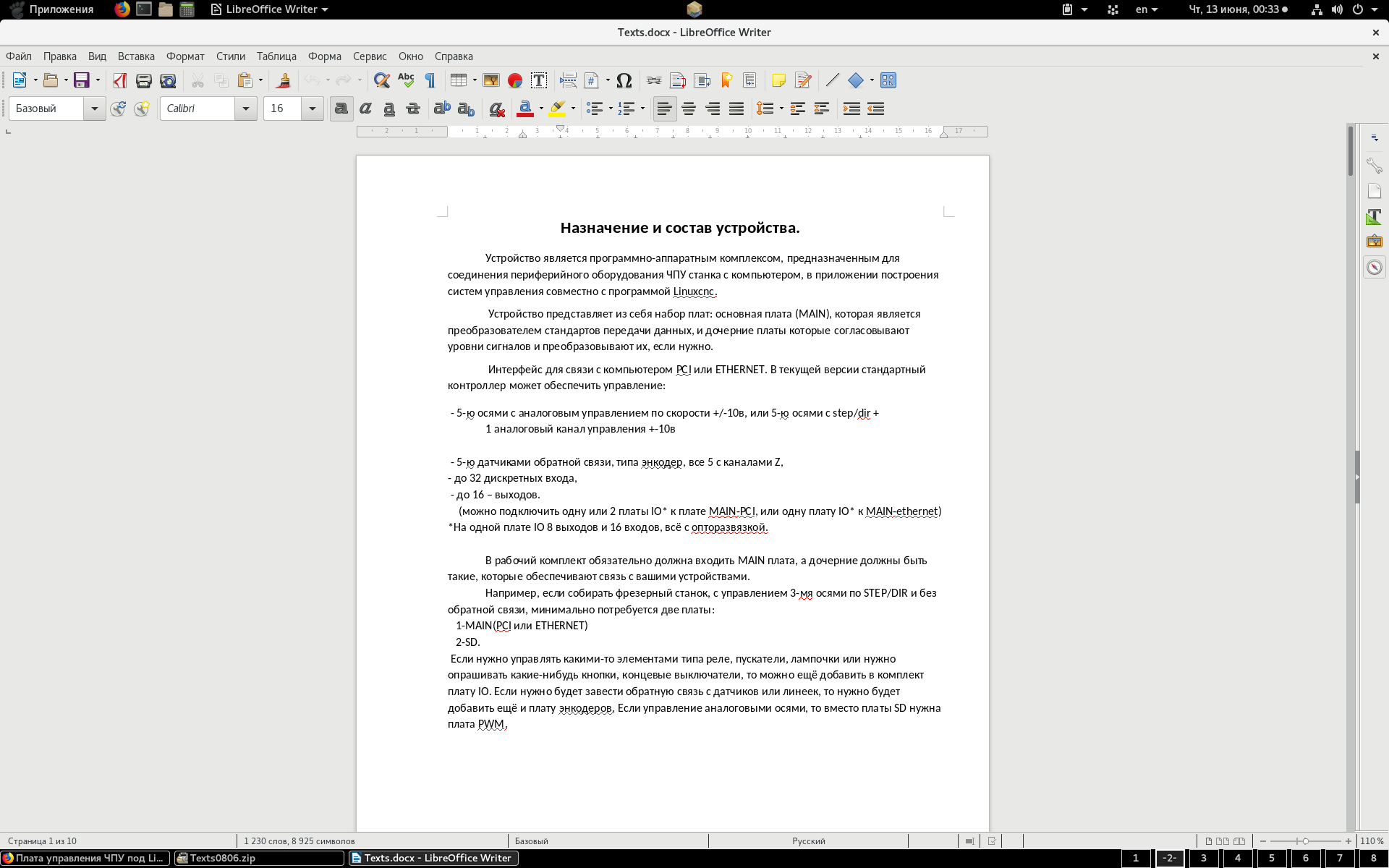

В линуксе docx не открывается...

ex71 писал(а):В линуксе docx не открывается...

Платы получил, но пока не включало, не большой облом с блоком питания.

Небольшое пожелание, хорошо бы скомпоновать платы так, что бы крепежные отверстия были одинаковыми и можно было крепить карты вертикально, так они места будут занимать меньше. Ну и разъемы, что бы у всех были примерно с одной стороны, подвел шлейф кабелей и ничего через всю карту не тянется.

Но это так, в общем. Просто стал прикидывать как монтировать их, понял, что в идеале бутербродом вертикально к плоскости монтажа. Но придется придумывать крепежи, что бы и нормально было и снять не проблема. Сначала хотел их просто на алюминиевый уголок посадить и его уже прикручивать, но между отверстиями на платах есть и дорожки и контакты (по крайней мере с того краю которым удобнее внутрь), придется выемку выпиливать в уголке.

В идеале конечно сделать крепление на din линейку

max73 писал(а):Сначала хотел их просто на алюминиевый уголок посадить и его уже прикручивать, но между отверстиями на платах есть и дорожки и контакты (по крайней мере с того краю которым удобнее внутрь), придется выемку выпиливать в уголке.

купи стойки в радиомагазине, прикрути их в нужном месте.

Вообще бы чертежи крепежных отверстий выложить.

ex71 писал(а):Вообще бы чертежи крепежных отверстий выложить.

Сделаем

ex71 писал(а):купи стойки в радиомагазине, прикрути их в нужном месте.

стойки это когда все четыре конца платы на плоскость, а я хочу как кассеты, вертикально к плоскости. Зачем мне в ящике такое пустое пространство над платами.

и да, про радиомагазин, вы на календарь давно смотрели? Ближайший радиомагазин это час-полтора до митинского рынка, и то я что-то сомневаюсь, что его уже так можно назвать.

Вот такие релейные блоки оба подойдут? Хочу заказать, пока доедут...
https://ru.aliexpress.com/item/1-2-4-6- ... 2e0esO1zD1
https://ru.aliexpress.com/item/Free-shi ... 2e0esO1zD1

Примерно полгода назад, заказал и получил две степ.дир платы. Тихо строил, примерял, настраивал. Есть о чем рассказать, опишу в профильной теме.

max73 писал(а):Ближайший радиомагазин это час-полтора до митинского рынка

кто такой "митинский рынок"? Чип и Дип не магазин? Оптовка? Таможня? подпольная точка? ) Я в ЧиП покупал через ТК, иба вариантов не было - местные нужные детали не возили в принципе. Сейчас вот ищу разъемы - походу поеду в Москву за 3 разъемами по 150р.

Что значит "над платами"? Ящик горизонтален? Хотя это лишь отдельный взгляд. Без разницы в какую сторону свободное пространство. Чтобы ничего не грелось, вот зачем )
Ну если не хочется на дверь крепить (а там куча пустого места), то всегда можно прикрутить платы на пластины. У пластин загнуть угол и этим углом крепить к ящику, либо винтами, либо вставлять в пазы... Ну вариантов много. Было бы желание сделать.

Фрост писал(а):Вот такие релейные блоки оба подойдут? Хочу заказать, пока доедут...

Любые, главное что бы реле сами были
