Нет, это работать не будет.

В интерфейсе GPIO можно настроить каждую ногу или надо перепаять ЛПТ кабель, если паять есть диаграмма, или дешевое готовое решение?

Я имел ввиду, что кабель USB-LPT работать не будет. Насчёт gpio у Raspberry я не в курсе

Кто-нибудь может сказать за мелкие быстрые (60000 об\мин) шпинделя с алика? Думал в качестве фрезерного на токарнике мелком приладить...

Типа такого....

Помогите найти аналог платы расширения для Рпай как в видео

https://www.youtube.com/watch?v=a7UodK7 ... yanBallard

Здравствуйте. Мужики, второй день снова ломаю голову.Ранее уже создавал ветку по этому вопросу. Но тогда проблема как то решилась.
Сейчас приобрел два индуктивных датчика NPN NO, подключил ,все заработало на удивление с первого раза, домашнюю позицию ищет. Но проблема при включении шпинделя. Комп переходит в BSOD, Из ранее предложенных вариантов перепробовал все. Отключил интерфесную плату от шпинделя и драйверов, замыканием реле вручную шпиндель включаеться и набирает обороты. Подскажите куда дальше копать.

Anklin писал(а): ↑ куда дальше копать.

В сторону более подробного рассказа, полагаю.

У меня вот такая интерфесная плата, Под номером один это реле шпиндела. 2- это минус всех датчиков. IN1-4 сответсвенно сигнальные кабеля. Красным цветом обозначены драйвера.
Два последних, индуктивных датчика я запитал от платы +5В, с порта СОМ , Мач увидел датчики, распознал под 11 и 12 портами. Станок начал исакать домашнюю позицию. Но при включении шпинделя, комп переходит в аварийный режим.

Эта проблема началась при подключении первого датчика на автоноль, тогда разобрался ,переподключил драйвера по схеме с форума и добавил заземление. Все тогда заработало. Проблема я так понимаю в потенциале который приходит в компютер

Сейчас просто отключил все датчики от платы, оставил только реле шпинделя и драйвера, так все работает, шпиндель набирает обороты

Подключил станок к другому компютеру, все датчики ,шпиндель работают, в аварийный режим не переходит.

Всем привет.
Подскажите пожалуйста STL вьюер, желательно чтобы можно было размеры модели видеть.

daemon78 писал(а): ↑ Подскажите пожалуйста STL вьюер

ABViewer. А вот можно ли размер видеть не помню. Я для конвертации в DXF пользовал

Здравствуйте. Как и каким инструментом можно проконтролировать извернутость (пропеллер) плоскости в процессе шабрения?
При условии что плоскость вертикальная, т.е. уровень не положишь.

Кто пробовал такой переходник - Linumeric USB/LPT с LCNC?
https://www.youtube.com/watch?v=QZuGxhvYxlo

MutCNC писал(а): ↑
Здравствуйте. Как и каким инструментом можно проконтролировать извернутость (пропеллер) плоскости в процессе шабрения?
При условии что плоскость вертикальная, т.е. уровень не положишь.

Стола не видно. Значит высокочувствительный уровень закрепить на угольнике. Угольник закрепить на каретках, прокатить по рельсам

Mamont писал(а): ↑02 фев 2021, 22:56

MutCNC писал(а): ↑
Здравствуйте. Как и каким инструментом можно проконтролировать извернутость (пропеллер) плоскости в процессе шабрения?
При условии что плоскость вертикальная, т.е. уровень не положишь.

Стола не видно. Значит высокочувствительный уровень закрепить на угольнике. Угольник закрепить на каретках, прокатить по рельсам

Я пробовал этот вариант. Проблема этого способа в том что рельсы и каретка тоже имеют погрешность. Но самое неприятное, после того как промерил всю длину, делаю карту измерений, после снимаю рельсы и шабрю предположительно высокий участок. Слепой съем металла. При повторном измерении можно получить совсем другую картину. Думаю степень затяжки болтов тоже меняют результат.

Нужно менять этот подшипник?

my-files.su/gcj0w0

Приветствую, кто имел дело с подключением пульта ручного управления?
Помогите разобраться, никак не могу понять как нужно подключать данное устройство к моей плате.

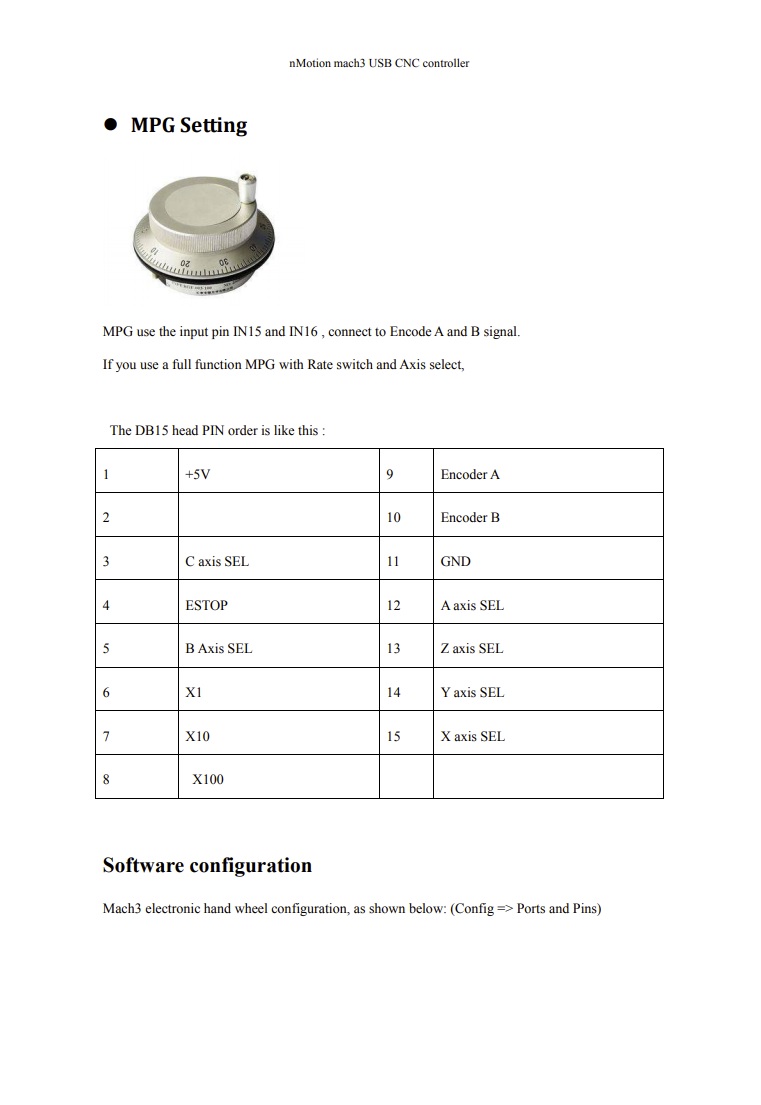

Пульт подключается через разъём DB 15, судя по мануалу пинов задействовано только 14.
1.К каким пинам цеплять диод зелёный который на пульте, правильно ли я понял, что это пины 1 и 11?
2.К каким пинам подключать Е-стоп, 4 и 11 или 1 и 4?
3.Так как я буду использовать максиму 4 оси то пины 3 и 5 мне можно не задействовать?
У пульта есть жилка ораньжево-чёрная(COM), её нужно куда то подключать, за что она отвечает?

Плата: ZK Motion https://www.nvcnc.net/pdf/ZKMotionUserManual.pdf

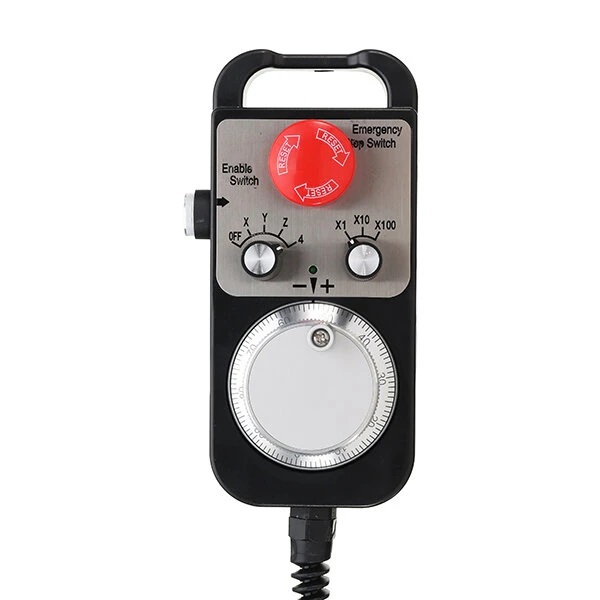

Пульт такой:

1. Да 1и 11
2. ? Зависит от настройки ZK
3. Можно не задействовать.
4. СОМ Это общий переключателей множителя и осей.
Вроде так, если не ошибаюсь.
