xenon-alien писал(а):Подскажите пожалуйста, как называется этот тип разъема?

клеммник 2edgk

Бармалей писал(а):клеммник 2edgk

Благодарю!
И какие покупать? 2-4-6 пин, или 2-4 пин, или хватит только 6 пин, или только 3 пин? (как раз 10 шт. в упаковке итого 8 шт на 3 пина - всего 2 драйвера)
Между контактное расстояние 5,08мм? Нашел и другие на али.

Всем привет.
Заканчиваем с ребенком монтаж осей X и Y на самодельный настольный станок.
Детали для оси Z еще в пути.
Хотелось вместо оси Z установить карандаш и проверить станочек.
Работает все это под управление GRBL 0.9 на Adruino UNO 3 через CNC shield v3.
Так как пока вообще нет навыков работы с арткамом и ему подобными, не могли бы вы выложить G код для рисования:
Круга с диаметром 4 см
Квадрата со сторонами 5 см
креста с линиями по 5 см
змейки вдоль оси X на расстоянии 5 сантиметров
змейки вдоль оси Y на расстоянии 5 сантиметров

По всем осям Nema 17 1.8 градуса
В качестве ШВП Т8 от китайцев
Микрошаг установлен в 1/16

Сам пока не умею генерировать G-код, а проверить очень хочется

daemon78 писал(а):Так как пока вообще нет навыков работы с арткамом и ему подобными...
Сам пока не умею генерировать G-код, а проверить очень хочется

С блокнотом думаю справитесь сами .
Просто пишите координаты куда ехать и все. Гляньте описание Г кодов, там не сложно.

P.S. на саму программу на картинке не смотрите, показал вид как выглядит Г код в блокноте.

xenon-alien писал(а):Подскажите пожалуйста, как называется этот тип разъема?

Не твой случай:
https://www.chipdip.ru/catalog-show/ter ... ?x.678=zJt

Rom327 писал(а):Не твой случай:

точно не такие, у этих квадратные пины с ключом-выступом, у 2edgk с одной стороны ключ-полукруг

xvovanx писал(а):

daemon78 писал(а):Так как пока вообще нет навыков работы с арткамом и ему подобными...
Сам пока не умею генерировать G-код, а проверить очень хочется

С блокнотом думаю справитесь сами .
Просто пишите координаты куда ехать и все. Гляньте описание Г кодов, там не сложно.

P.S. на саму программу на картинке не смотрите, показал вид как выглядит Г код в блокноте.

Спасибо, за быстрый ответ, появилась парочка вопросов:
1. Координаты указываются в чем, в мм?
2. Я правильно понимаю, что заданием координат можно все мои фигуры отрисовать кроме круга, для него видимо все же надо сгенерировать код?

Если не сложно, пойду гляну описание, спасибо.

xvovanx писал(а):

Rom327 писал(а):Не твой случай:

точно не такие, у этих квадратные пины с ключом-выступом, у 2edgk с одной стороны ключ-полукруг

Эти?
https://ru.aliexpress.com/item/10-sets- ... st=ae803_5

daemon78 писал(а):Сам пока не умею генерировать G-код, а проверить очень хочется

Должно получится так:

Rom327 писал(а):

daemon78 писал(а):Сам пока не умею генерировать G-код, а проверить очень хочется

Должно получится так:


Большое спасибо

daemon78 писал(а):Я правильно понимаю, что заданием координат можно все мои фигуры отрисовать кроме круга, для него видимо все же надо сгенерировать код?

Гляньте описание Г кодов. Окружность задается одной строкой, указывается центр, радиус и направление.

для daemon78

Поменяйте циферки в программе, поймете что за что отвечает...

Rom327 писал(а):

xvovanx писал(а):

Rom327 писал(а):Не твой случай:

точно не такие, у этих квадратные пины с ключом-выступом, у 2edgk с одной стороны ключ-полукруг

Эти?
https://ru.aliexpress.com/item/10-sets- ... st=ae803_5

Всем спасибо, будут на руках драйвера, ближе гляну и сфотографирую.

Прошу подсказать...

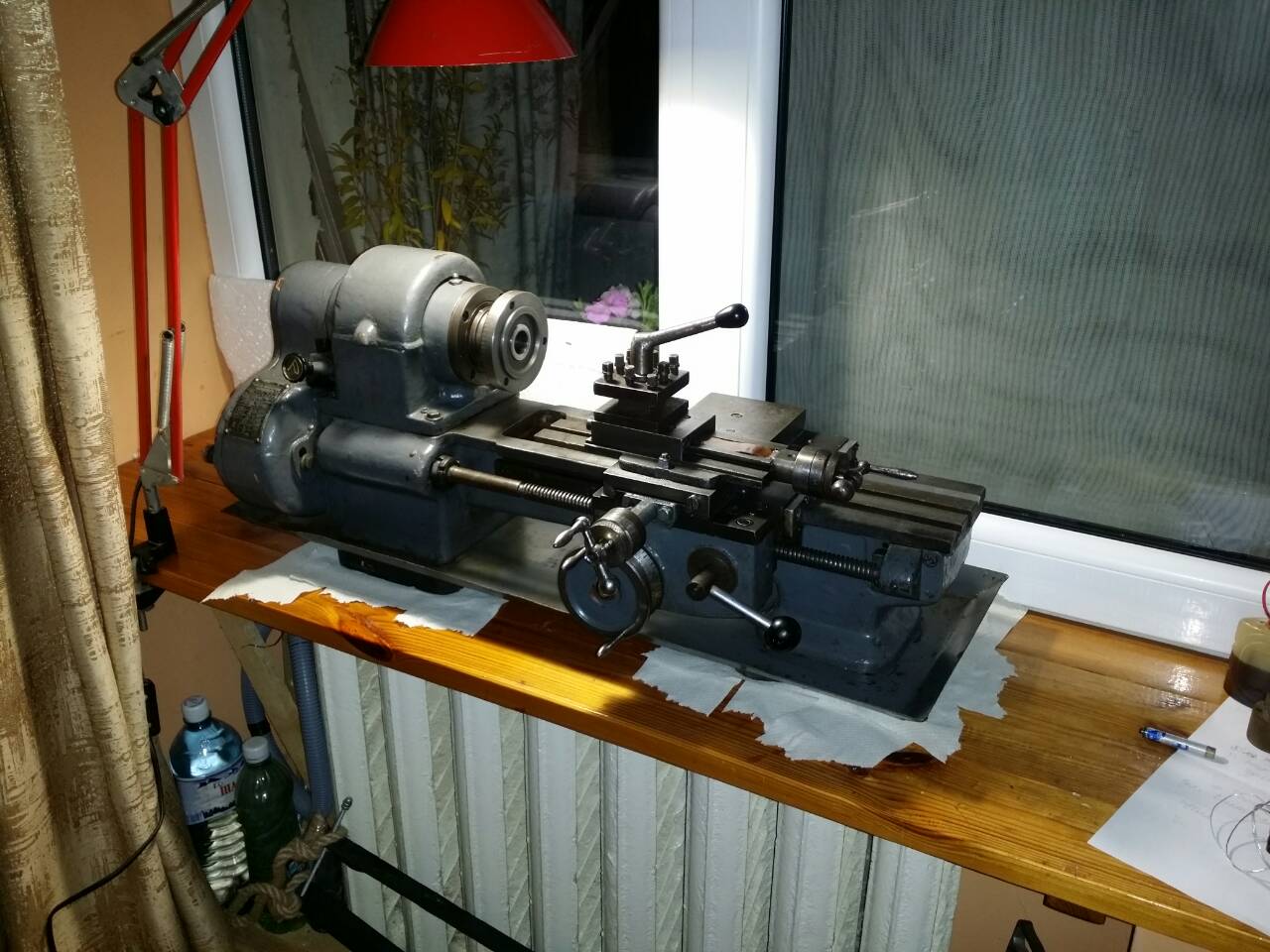

Временно закинул станок на подоконник. (что бы под ногами не путался...) Но высота его не сильно удобна и постоянно цепляюсь за рукоятку поперечки, когда кручу продольную.

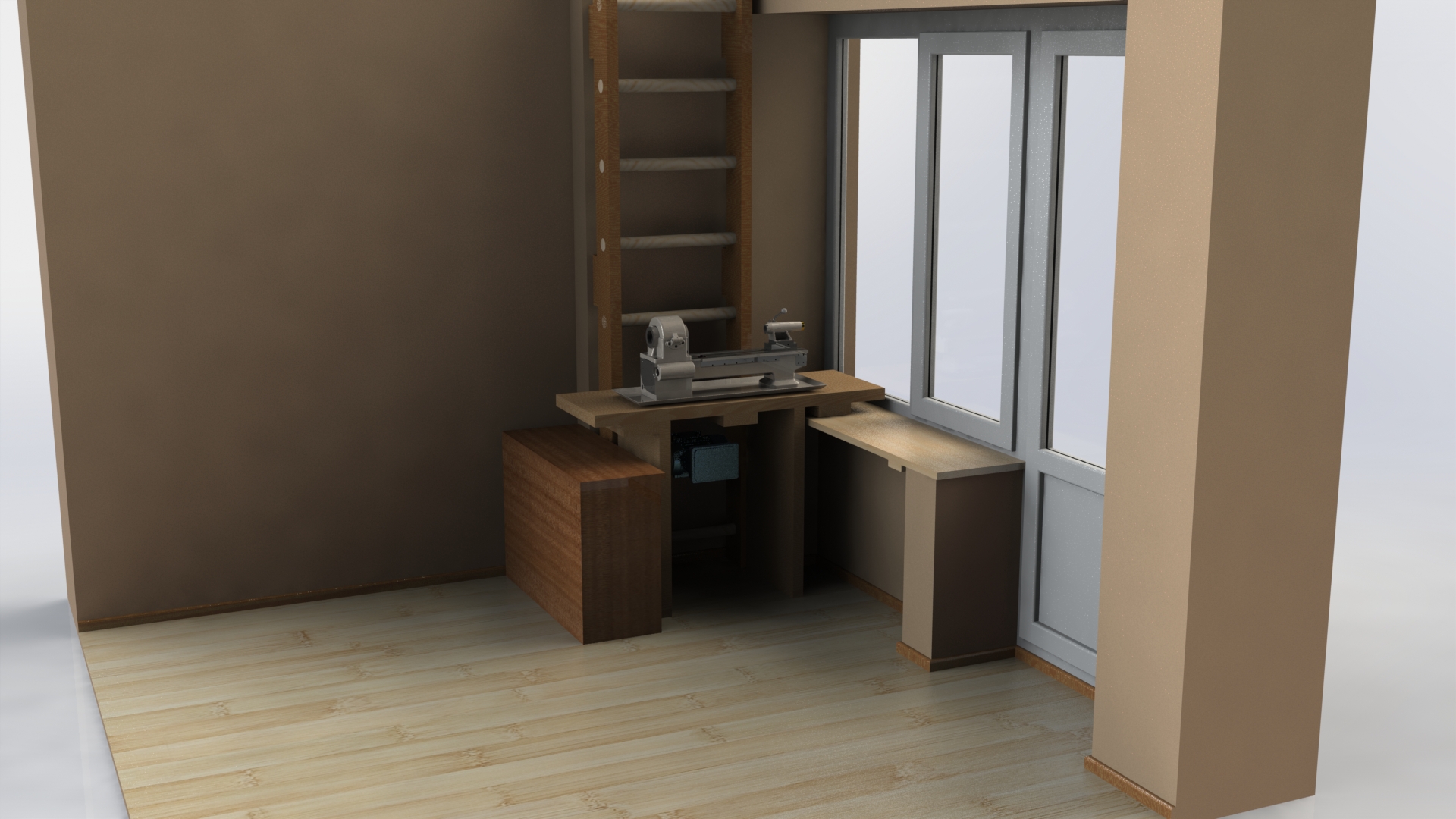

Примерно так хочу его установить: И боюсь, что и этой высоты будет маловато.
Подскажите пожалуйста, на какой высоте примерно должен находиться станок, или рукоятки по отношению тела, либо рук. что бы относительно было удобно?

P.S.: Чую, что нужно будет создавать тему...

Я поставил на уровень чуть ниже пояса - так чтобы рука была примерно на 90 градусов (ну чуть повыше чтобы наблюдать еще было удобно). Так понимаю что немного поработать на станке уже успели. Оценили удобство. Вот исходя из этого и решайте как вам будет удобнее. Если цепляетесь за поперечку (я правильно понял что когда делаете перемещение большой продольной?), то значит надо повыше немного поднять. Легче всего решить - встать рядом со станком и в воздухе представить что крутите ручку, при этом смотрите насколько выше вам удобно будет это делать. Как вариант если не хватает воображения - подложить до нужной высоты что-нибудь под станок (любые бруски, деревяшки). После этого просто замеряете полученную высоту рулеткой.

Вчера притирал кулачки на иже токарном.
И выяснил интересную деталь - если зажимать пруток в патроне "нулевым" сателиттом, то есть биение в десятку почти.
А если тем, который стоит через один от нулевого - от сотки до трёх.
Патрон вроде как польский, как писал продавец, 160 мм, кулачки номерные с патроном.
Все в своих гнездах.
Может сталкивался кто с этим?

Пометить 3й нулевым и все.

frezeryga писал(а):Пометить 3й нулевым и все.

от лукавого...

Umnik писал(а):Вчера притирал кулачки на иже токарном.
И выяснил интересную деталь - если зажимать пруток в патроне "нулевым" сателиттом, то есть биение в десятку почти.
А если тем, который стоит через один от нулевого - от сотки до трёх.
Патрон вроде как польский, как писал продавец, 160 мм, кулачки номерные с патроном.
Все в своих гнездах.
Может сталкивался кто с этим?

патрон то точно новый и не перебраный ? я бы его внимательно осмотрел. как по мне так с улиткой косячек имеется. либо не плотно сидит. либо дефектная. перекашивает ее вобщем... не должно такого быть.
у самого поляк 160ый. никаких проблем. но брал новый. даж крутился туго.

не, патрон далеко не новый, бу хорошо так.
Перед тем как ставить, разбирал, промывал-прочищал весь, выработка на кулачках конечно есть (на их шлицах, которые ходят в улитке).
Т.е. там в идеале должно быть все шлифовано, а на деле есть заметная глазу ступенька.
чет не хочу снимать патрон опять, чтобы разбирать по новой...
Да и наверно он просто уже подустал, бедолага))
Пока сделаю как говорит Макс, может при случае прикуплю нормальный патрон...

Лучше расскажи, как ты их притирал так ,что при перезажатии в нуле , да и на том же диаметре - биение в десятку вылезло Ну ,а то ,что на разных диаметрах на изношенной улитке придется дожимать где угодно ,хоть в ноле хоть далее по тексту ...в общем будь готов
