Hanter, спасибо, буду разбираться...

Всем добрый вечер! Еще вопрос по рисовалке. Электронная часть ARDUINO - GBRL, cnc shield v3, программа для управления - UniversalGcodeSender.
Возможно ли при установке двух инструментов организовать автоматическую смену инструмента(карандашей). Допустим, что точка контакта грифелей с полотном у них совпадает, приводы от разных микросерв.
Как я это вижу: работает первый карандаш, прочертил основные линии, G-код поднимает первый карандаш, опускает второй(какую команды для этого можно использовать?) и дорисовывает тонкие линии .
Мысли как это реализовать: команды М3 и М5 поднимают и опускают карандаш, но так как участвуют две сервы, значит в arduino cnc shield v3 нужно подключить две сервы (возможно ли это?) и прописать g-код последовательно, первая часть под основные линии и вторая - тонкие.
Может быть совсем не туда иду. Понимаю что проще сделать ручную смену инструмента. Но хочется больше автоматизации.
Спасибо!

В общем, чтобы не оставлять вопрос открытым, докладываю.
Снял суппорт, проверил каналы - все ок, продуваются, трубка в фартуке целая, продувается.
Снял таки насос фартука, пара ударчиков через деревяшку и он выпал сам.
Трубка непосредственно к насосу не подцепляется, в фартуке стоит ответная часть насоса, которая сообщается с насосом через отверстия в корпусе фартука.
Дело было в том, что какой-то нехороший человек когда то потерял два шарика, которые играли роль обратных клапанов в насосе.
Пошукав по закрома, подходящие шарики таки нашлись и были водружены на законное место. После чего, пробный запуск показал, что масло поперло)) и даже очень...
Завтра соберу все назад на герметик, поменяю уплотнительные резинки между суппортом и фартуком и буду радоваться.
Осталась ерунда - притереть кулачки, проточить начисто их привалочные плоскости, выставить ЗБ.
Ну и понять, почему иногда вылетают три самые высокие скорости в редукторе)

gaursa писал(а):Всем добрый вечер! Еще вопрос по рисовалке...

Команда M4, выход Spindle Direction.

Всем привет!
Прошу совета знатоков.
Давно хочу себе токарный станок настольный (в квартиру - на подоконник; это мой первый).

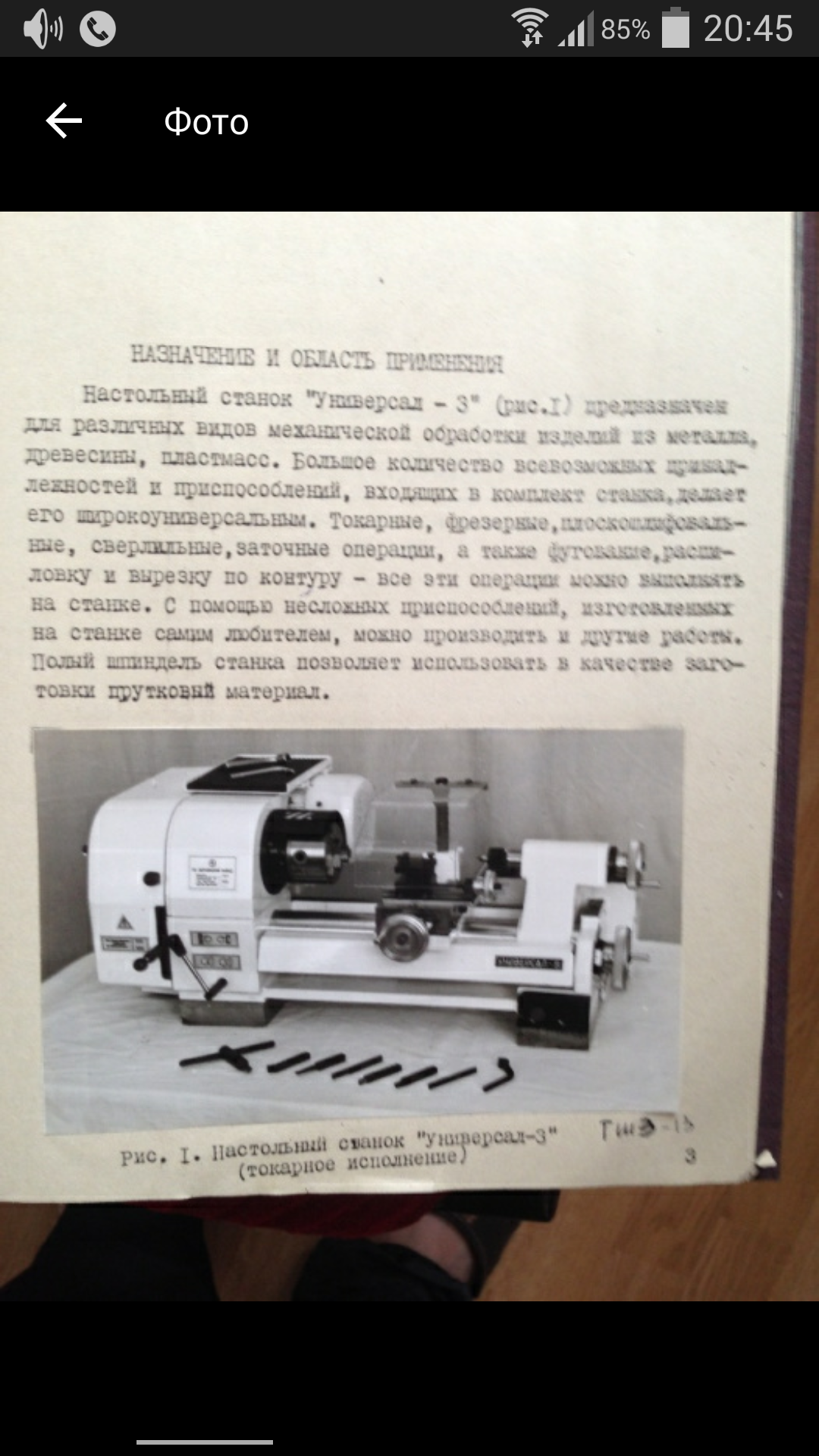

Попался "Универсал-3 (В)" ещё в заводской упаковке и с пломбами. (открыли только для фото) в 1995 году привезли с России с самого завода производства.
Так к нему и не прикасались с тех пор. (по идее полная комплектация)
Стоит ли покупать его за 900 евро? (мужик как раз будет ехать в мой город через месяц и сможет даже привезти)
На что самое худшее могу рассчитывать при 23-х летнем простое станка в сухом гараже?

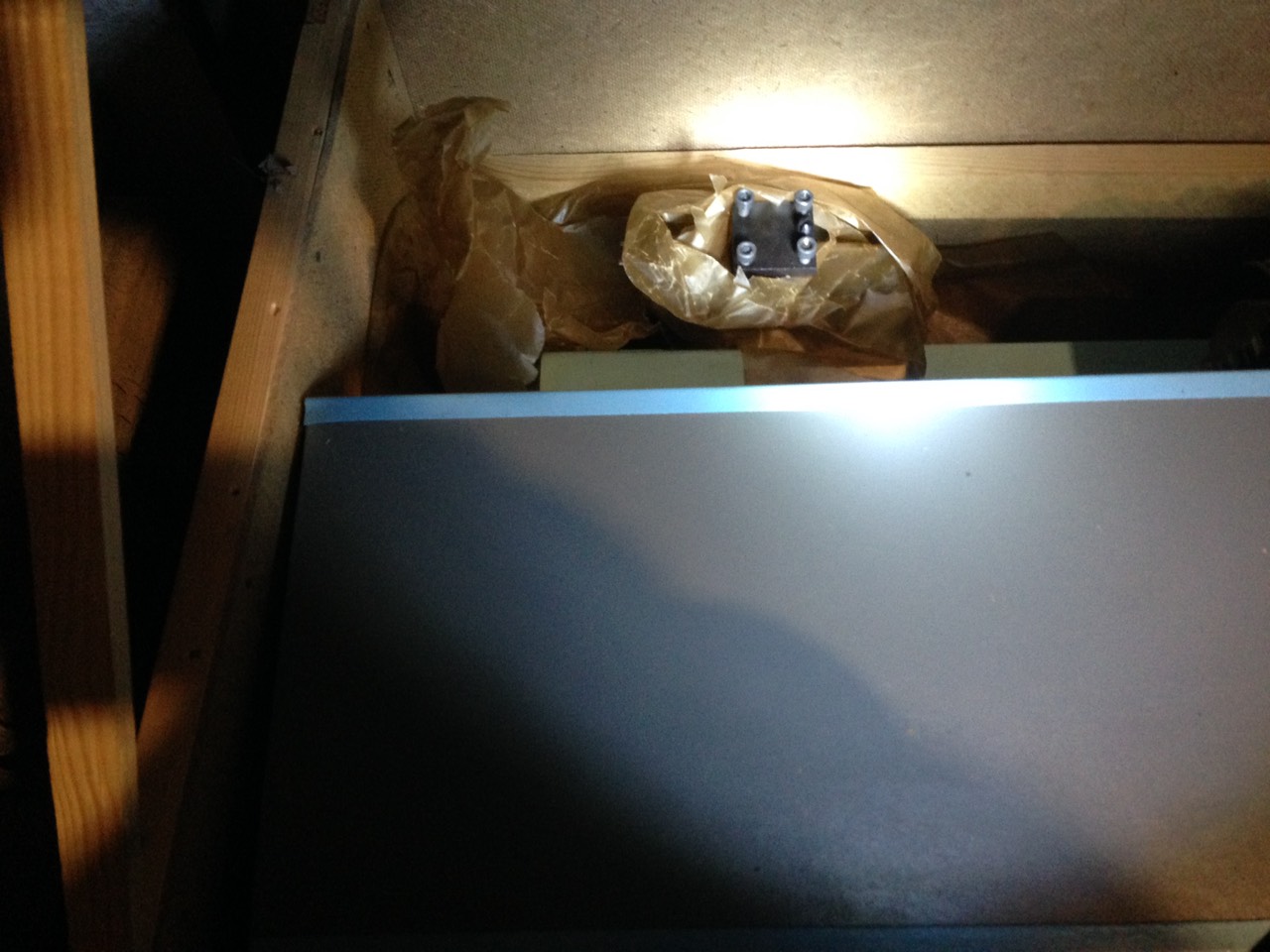

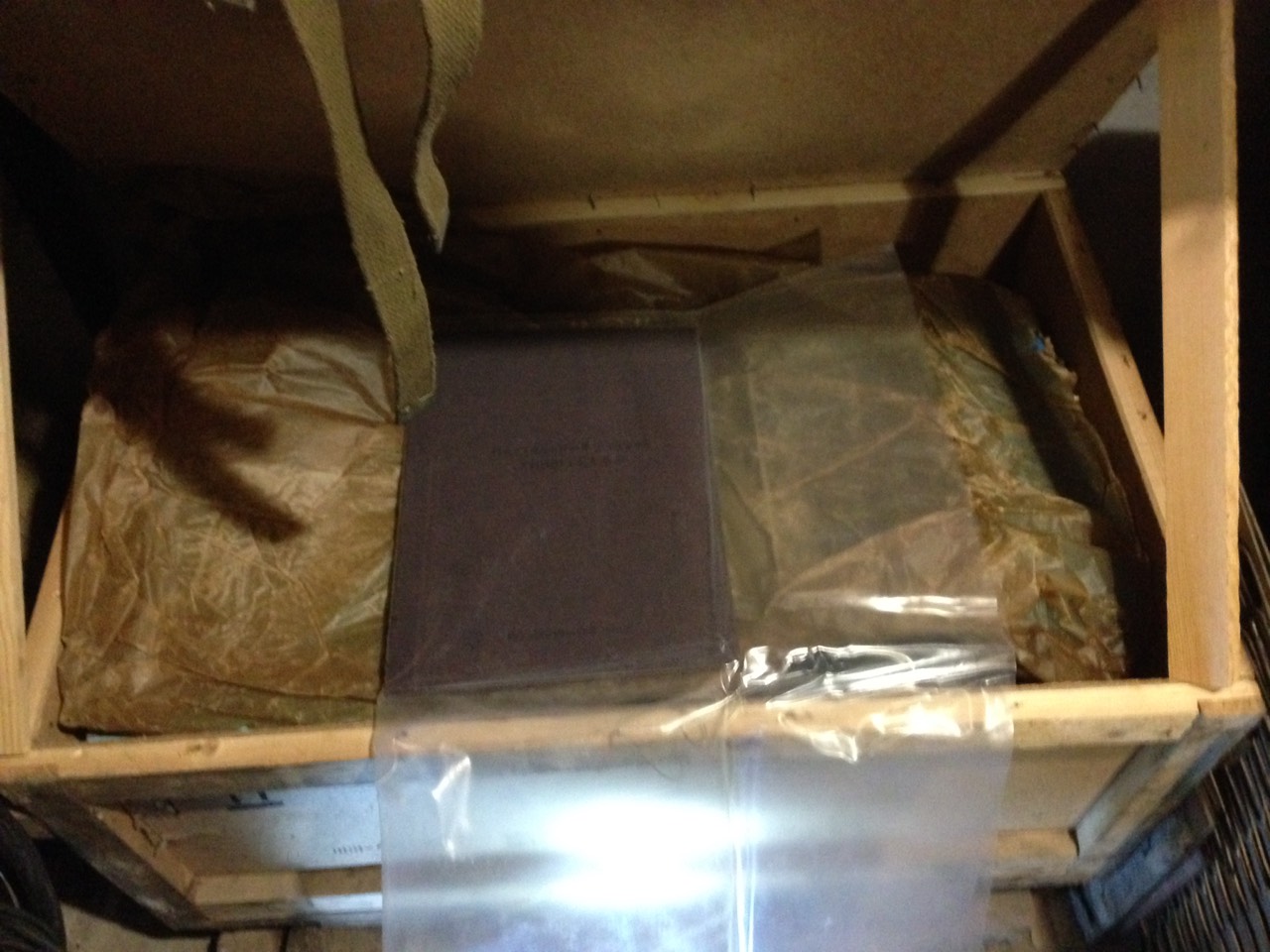

Вот фото:
(забыл как фото на форуме рядышком выкладывать)

Если тебя сам конструктив станка устраивает - бери. при нормальном хранении - ничего с ним не будет. смазка консервационная засохнет. но уж как нибудь отмоешь. главное чтоб ржи небыло.

gaursa писал(а):Всем добрый вечер! Еще вопрос по рисовалке. Электронная часть ARDUINO - GBRL, cnc shield v3, программа для управления - UniversalGcodeSender.
Возможно ли при установке двух инструментов организовать автоматическую смену инструмента(карандашей). Допустим, что точка контакта грифелей с полотном у них совпадает, приводы от разных микросерв.
Как я это вижу: работает первый карандаш, прочертил основные линии, G-код поднимает первый карандаш, опускает второй(какую команды для этого можно использовать?) и дорисовывает тонкие линии .
Мысли как это реализовать: команды М3 и М5 поднимают и опускают карандаш, но так как участвуют две сервы, значит в arduino cnc shield v3 нужно подключить две сервы (возможно ли это?) и прописать g-код последовательно, первая часть под основные линии и вторая - тонкие.
Может быть совсем не туда иду. Понимаю что проще сделать ручную смену инструмента. Но хочется больше автоматизации.
Спасибо!

Есть вот такой варант: Re: Фото и видео станков #783

Кто-нибудь ставил такой насос на циркуляцию охлаждающей жидкости для шпинделя? Хочу закрытую герметичную систему охлаждения. Можно ли его применить?

знатоки! думаю делать стол под станок из проф трубы..какой высоты удобней? 800?

Coffeein писал(а):Кто-нибудь ставил такой насос на циркуляцию охлаждающей жидкости для шпинделя? Хочу закрытую герметичную систему охлаждения. Можно ли его применить?

У меня Grundfos все

NikolayUa24 писал(а):

Coffeein писал(а):Кто-нибудь ставил такой насос на циркуляцию охлаждающей жидкости для шпинделя? Хочу закрытую герметичную систему охлаждения. Можно ли его применить?

У меня Grundfos все

А производительность сравнивал? С 25й диаметра патрубок на 6 мм слишком уменьшается.

Coffeein писал(а):

NikolayUa24 писал(а):

Coffeein писал(а):Кто-нибудь ставил такой насос на циркуляцию охлаждающей жидкости для шпинделя? Хочу закрытую герметичную систему охлаждения. Можно ли его применить?

У меня Grundfos все

А производительность сравнивал? С 25й диаметра патрубок на 6 мм слишком уменьшается.

Трубки у меня 6 метров, наружный D8мм внут D6мм. Насос включен на 85W качает 1 литр 50 секунд. На радиатор думал поставить обдув но так и не поставил. Бак на 10л залит пропиленгликол.

Здравствуйте.
Собираем ребенком первый CNC на Nema 17 двигателях. Заказал для крепления мотора к профилю 20x20 вот такой уголок https://ru.aliexpress.com/item/NEMA-17- ... 33ed5aiRk0
Когда начал собирать станок в solidworks понял что ось двигателя вставленного в этот крепеж будет гораздо выше оси ШВП зафиксированной стандартным держателем SK8.
Заказал теперь вот такой вариант крепления https://ru.aliexpress.com/item/1PC-NEMA ... Title=true но ни где не могу найти его чертежа для solidworks и чертежа то же у китайцев не нашел.
Может у кого есть, поделитесь пожалуйста

Берете фото в плане.
Обрисовываете в солиде.
Масштабируете по посадке фланца мотора (они и изветны).
Получаете вполне сносный чертеж.

Да, такой вариант я на самый крайний случай оставил. Просто не хочется велосипед изобретать. Но если ни у кого нет, то придется.
Спасибо

тут в описании чертеж есть https://ru.aliexpress.com/item/42-nema1 ... 33eddmobkU

rlan писал(а):тут в описании чертеж есть https://ru.aliexpress.com/item/42-nema1 ... 33eddmobkU

Спасибо ОГРОМНОЕ!!!

daemon78 писал(а):чертежа то же у китайцев не нашел.

Потратил всего 30 секунд на Али с переходом от вашей ссылки к другим продавцам, наверно не очень хотели найти
https://ru.aliexpress.com/item/42-nema1 ... 0000000000

xvovanx писал(а):

daemon78 писал(а):чертежа то же у китайцев не нашел.

Потратил всего 30 секунд на Али с переходом от вашей ссылки к другим продавцам, наверно не очень хотели найти
https://ru.aliexpress.com/item/42-nema1 ... 0000000000

Я просто ввел в поиске название детали а дальше заходил в каждое предложение и искал чертеж. Отсмотрел около 15 и везде либо фото, либо внешние размеры без расположения отверстий.
Спасибо.

[/quote]
А производительность сравнивал? С 25й диаметра патрубок на 6 мм слишком уменьшается.[/quote]
Трубки у меня 6 метров, наружный D8мм внут D6мм. Насос включен на 85W качает 1 литр 50 секунд. На радиатор думал поставить обдув но так и не поставил. Бак на 10л залит пропиленгликол.[/quote]


1,2 литра в минуту у вас выходит. И в час 72 литр. Очень мало. Если верить китайской помпе, то на нем надпись 1800 литров в час. Получаеться у вас в 25 раз меньше прогоняет. Успевает ли охлаждать?,сколько лет пользуетесь так и по скольку часов станок работает в смену.
