Помогите опознать приспособу

[fishman]

Купил себе несколько LVDT под шлифовку Re: BallBar (cчитать данные по RS232 и нарисовать график LCN #94

Вот тебе еще видео:
У дяди в руках измерительный щуп. Этот щуп прикладывается к детали определенного диаметра и производится измерения. А синяя колонна показывает размер детали и полоса из светодиодов показывает в каких допусках деталь в + или в -
https://www.youtube.com/watch?v=0nLpsGhUwsA

Уважаемый Aftaev , я с большим уважением отношусь к вашей персоне и считаю ваш уровень как специалиста заоблачным и не досягаемым для меня )) но смею заметить что тут идет речь об измерении все же деталей обрабатываемых шлифовкой , а это не совсем то.

[aftaev]

Гофра №2 отслеживает момент касания.

Он не срабатывает на момент касания. LVDT щупы можно сравнить с цифровыми микрометрами - которые выдают данные в цифре. Ход щупа может быть и 0,5 и 20мм. Правят камень алмазом пред работой. Воткнули в него щуп и сбросили в ноль. ЧПУ запомнила размер камня. Поработали какое то время, остановили шпиндель, выдвинули щуп, измерили, ввели поправки в ЧПУ на износ камня.

кажется что привод датчика все же электрический

Привод может быть хоть каким. Если там стоит LVDT или цифровой микрометр, то задача привода толкать устройство до упора и отводить его когда это нужно. Если привод электрический - то подвод воздуха нужен для создания избыточного давления, чтобы всякая грязь и СОЖ не залетала в измерительное устройство.

[aftaev]

fishman, не понятен смысл копирования. Даже если узнаете что это за датчик, купить его "фирмовый" будет шибко дорого. Обслуживая разное оборудование сталкивались с таким. Например на станке стоит линейка J***. Сдохла. Звонишь на фирму - тебе выкатывают счет в 700баксов. Отрываешь бирку, а под ней реальное название китайской фирмы.
Или есть такой приборчик для измерения станков (не будем называть его) - стоит эта штука 5-20килобаксов. А в ней стоит LVDT - щуп стоимостью 200 баксов, но сверху прилеплен бренд известной конторы.
Или у знакомых линия по производству специальных пакетов. Сдох у них датчик измеряющий толщину пленки. Начали они его покупать, мало того что он дофига стоит, так еще зараза радиоактивен и просто так его в страну не ввезешь

Если у вас задача измерять камень и корректировать его износ, нужно думать как дешево и просто сделать. А чтобы заменить, нужно знать какая вам точность нужна. Можно купить цифровой микрометр например MITUTOYO, расковырять его чтоб никто не узнал - вот вам устройство для измерения износа камня за не шибко дорого

[fishman]

Поработали какое то время, остановили шпиндель, выдвинули щуп, измерили, ввели поправки в ЧПУ на износ камня.

а зачем тогда " дополнительно встроенную ЧПУ-ось" ?

чтобы всякая грязь и СОЖ не залетала в измерительное устройство.

и разве не по этой причине датчик не стационарный , а подводится приводом в измерительное положение?

[fishman]

Если у вас задача измерять камень и корректировать его износ, нужно думать как дешево и просто сделать.

вот тут в яблочко!

почему нельзя выдвинуть щуп ( в теории обычный концевик который срабатывает на физический контакт , твердость которого выше чем у абразивного круга) , фиксируем касание и вводим коррекцию от предыдущего касания!

[aftaev]

а зачем тогда " дополнительно встроенную ЧПУ-ось" ?

Знать бы к чему это применимо. Мож поворотная ось дополнительная.

и разве не по этой причине датчик не стационарный

Стационарный он чтобы иметь базу.
Здесь на видео индикатор часового типа измеряет диаметр и показывает это на стрелочном индикаторе. LVDT и цифровые индикаторы так же измеряют, но выводят в удобной форме на экранчик или в ЧПУ. На видео щуп индикатора мужик руками отводят чтоб не сломался, а на вашем станке это круче сделано моторчиком через резинку(пружинку)
Берешь цифровой индикатор какой нибудь MITUTOYO и отводи щуп хоть электроклапаном, хоть пневматикой, хоть ЧПУ осью, хоть моторчиком через пружинку Если к цифровому индикатору приделать шаговый мотор который будет отводить щуп через пружинку - вы тоже смжете писать в бамажке круто: дополнительная ЧПУ ось А можно еще шаговик на дверцы ящика станка впиндюрить и тоже круто написать: дополнительная ЧПУ ось стоит на ящике электроники станка.

Обычно за крутыми словами стоят простые вещи.

fishman, решать нужно: вам понты нужны или чтобы работало
https://www.youtube.com/watch?v=-CqyKD6czOE

[aftaev]

почему нельзя выдвинуть щу

Почему нельзя, можно! Но засада в том что когда выдвигаешь нужно знать расстояние на которое выдвинули. А это как правило винт который люфтит или ШВП с мертвым ходом или тоже с люфтами. Можно конечно рядом с ШВП поставить линейку. И тогда получается ШВП + мотор(серва или шаговик) + цифровая линейка или дорогущая ШВП + датчик касания типо Rinishaw и все это завести в ЧПУ. Нафига все это, когда есть цифровые индикаторы и LVDT
Вот когда нужно измерять геометрию шлиф.камня с разных сторон, тогда это имеет смысл.

твердость которого выше чем у абразивного круга

Я не знаю что может быть тверже алмаза, а абразивные камни бывают из алмаза, который сточит любой щуп. Потому камень если мерить, только в остановлено виде и мерить в разных точках, то есть делать не одно измерение, а 3,4,10 раз по всему камню и искать наибольший диаметр.

[fishman]

Знать бы к чему это применимо. Мож поворотная ось дополнительная.

вот тут возьму тайм-аут до завтрашнего рабочего дня , под рукой нету материалов для парирования ))
и еще раз повторюсь... речь не идет об измерении детали... измеряют круг , щуп стационарен , подвижная ось двигает шпиндель с чашкой.

[aftaev]

Вот делают измерение, похоже на Marposs. Два датчика работающие парно А-В или А+В
https://www.youtube.com/watch?v=BJKm_3HLL7Y

Деталь измеряют Ренишоу
https://www.youtube.com/watch?v=m6gRprNkTkY

[fishman]

цифровая линейка или дорогущая ШВП

прошу заметить , речь идет о немцах , у которых качество и точность не терпит никаких компромиссов , в том числе и финансовых ))

абразивные камни бывают из алмаза, который сточит любой щуп.

об алмазных кругах как раз речь и не шла , на вышеуказанном сайте компания предлагает шлиф круги своего производства http://www.heinzberger.com/index.php?my ... show=10017

[aftaev]

измеряют круг , щуп стационарен

Видео выложил круглошлифовального, там индикатор стоит на станине шпинделя и измеряют деталь. Так разверни индикатор так чтобы он измерял диаметр круга в чем сложность

[aftaev]

прошу заметить , речь идет о немцах , у которых качество и точность не терпит никаких компромиссов , в том числе и финансовых ))

LVDT измеряет 0,001мм - этого хватит? Чтобы так измерять весь станок нужно держать в термостатируемой комнате. Подышал на щуп, нагрелся - уже точности не будет.

fishman, немцы, немцами - вам что нужно? Что вы хотите делать на этом станке? Тупо скопировать и продавать?

[aftaev]

об алмазных кругах как раз речь и не шла , на вышеуказанном сайте компания предлагает шлиф круги своего производства

В общественных местах можно наблюдать блестящие перила. Блестят они потому что руки людей полируют их - унося частички металла. И это при том что кожа людей мягкая. Даже если взять сделать щуп из рубина(как у Ренишоу) или с алмаза, будь камень хоть из бумаги - щуп будет изнашиваться, не говоря если он будет тереться об абразив у которого твердость под 180Hrc

[Карабас]

скопировать станочек

Так сначала скопируйте, а потом фенички вешайте, которые вам потом и не нужны будут.

Ой как меня распирает от желания поспорить

А с Афтаевым спорить, что на танк с гвоздём кидатся. Вся грудь в орденах.

[Hanter]

И еще мне не понятно как из первой картинки понятно что эта приблуда находится на одном корпусе со шпинделем. Скорее даже наоборот четко ясно и понятно что она никак не связана с подвижной осью шпинделя.

ниче что в правой части черной хрени о которой вы спрашиваете четко виден БОЛТ которым она жестко прикручена к синей пластине, являющейся частью корпуса шпинделя ??? объясните - как черная приспоба прикрученаня болтом может двигаться относительно корпуса шпинделя ? и какое отношение к приспособе имеет трубка сож, которая установлена вообще в другой части шпинделя и имеет гибкое окончание ??

[fishman]

ниче что в правой части черной хрени о которой вы спрашиваете четко виден БОЛТ которым она жестко прикручена к синей пластине

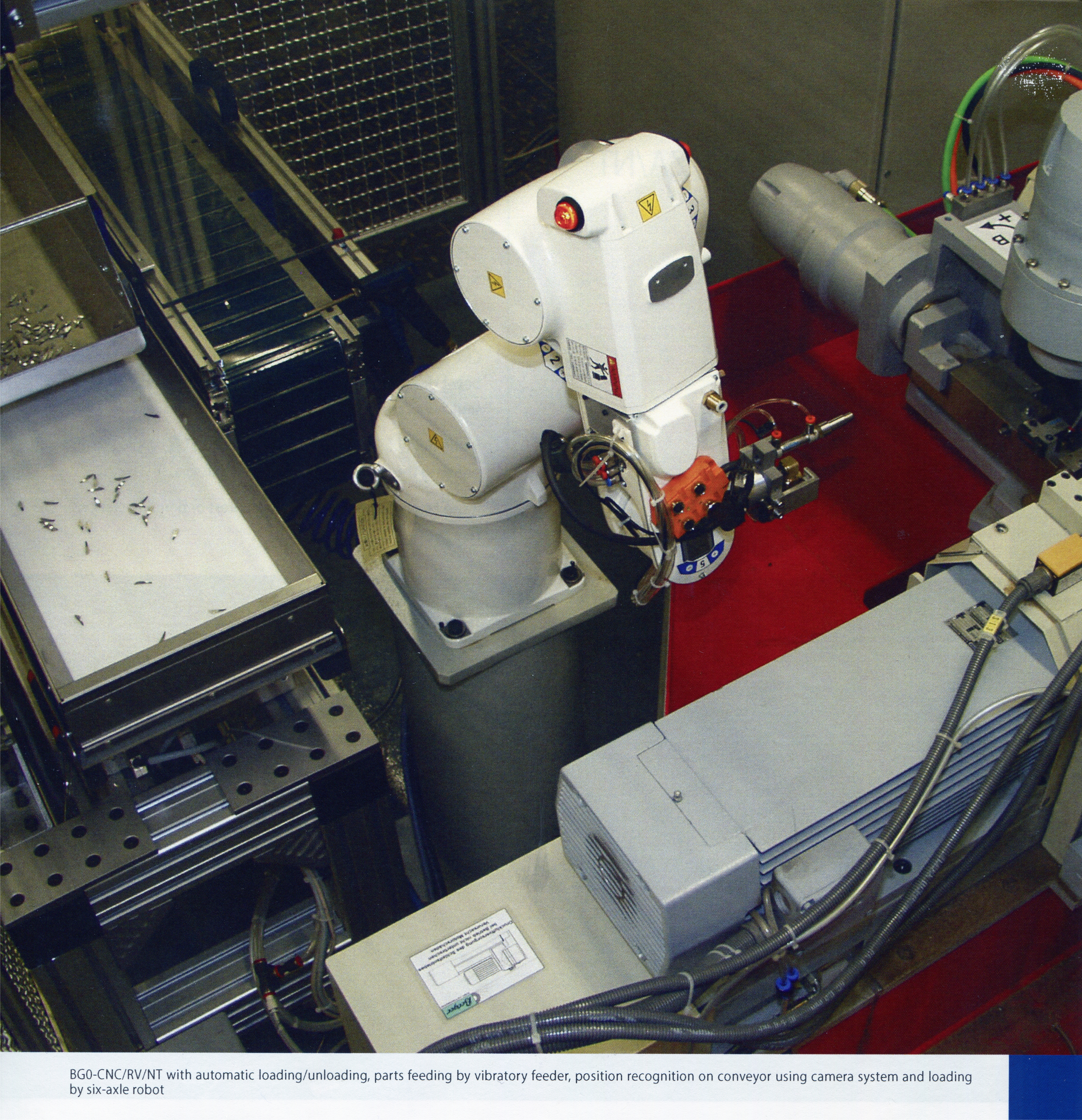

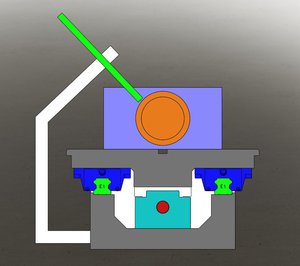

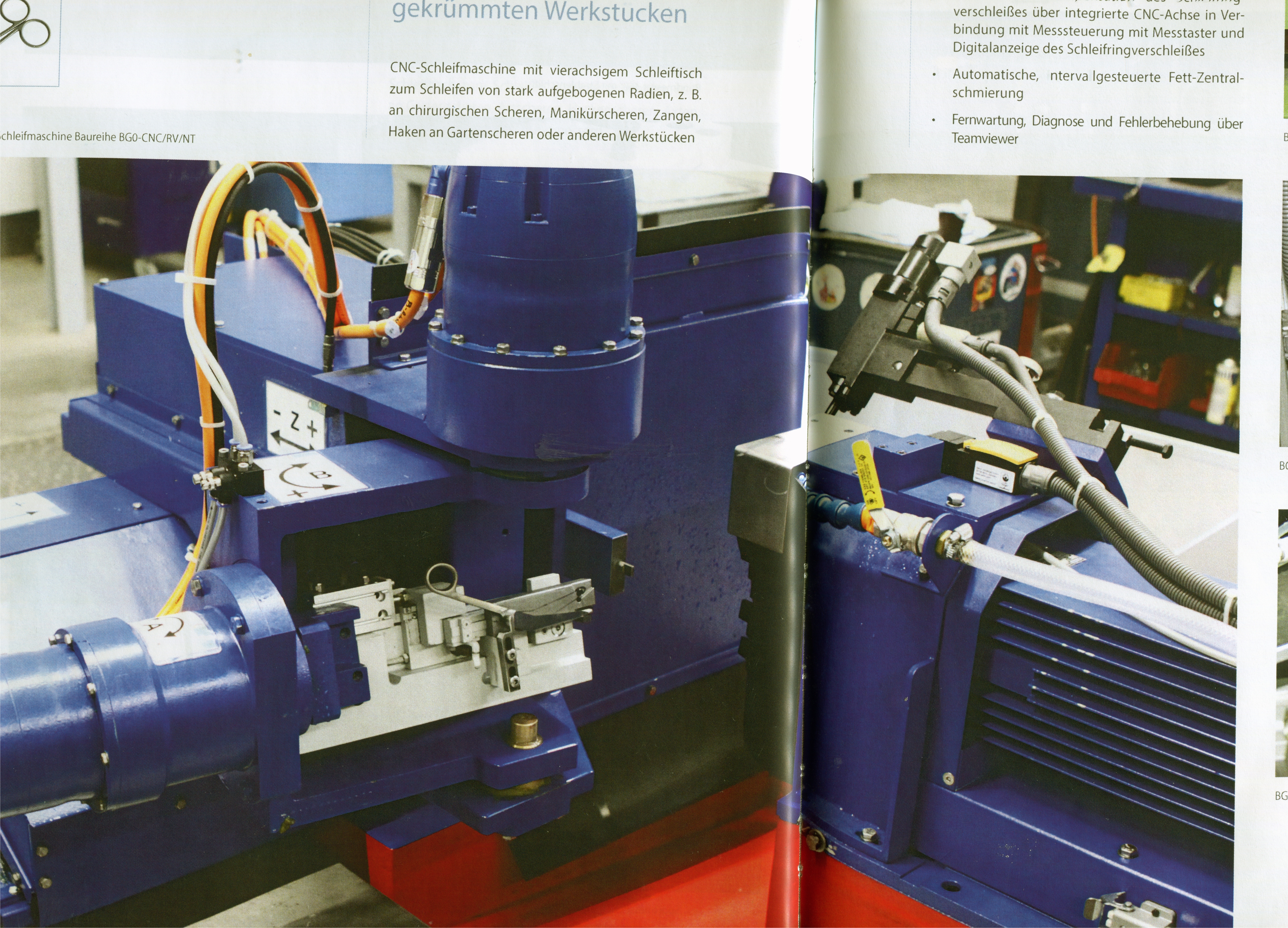

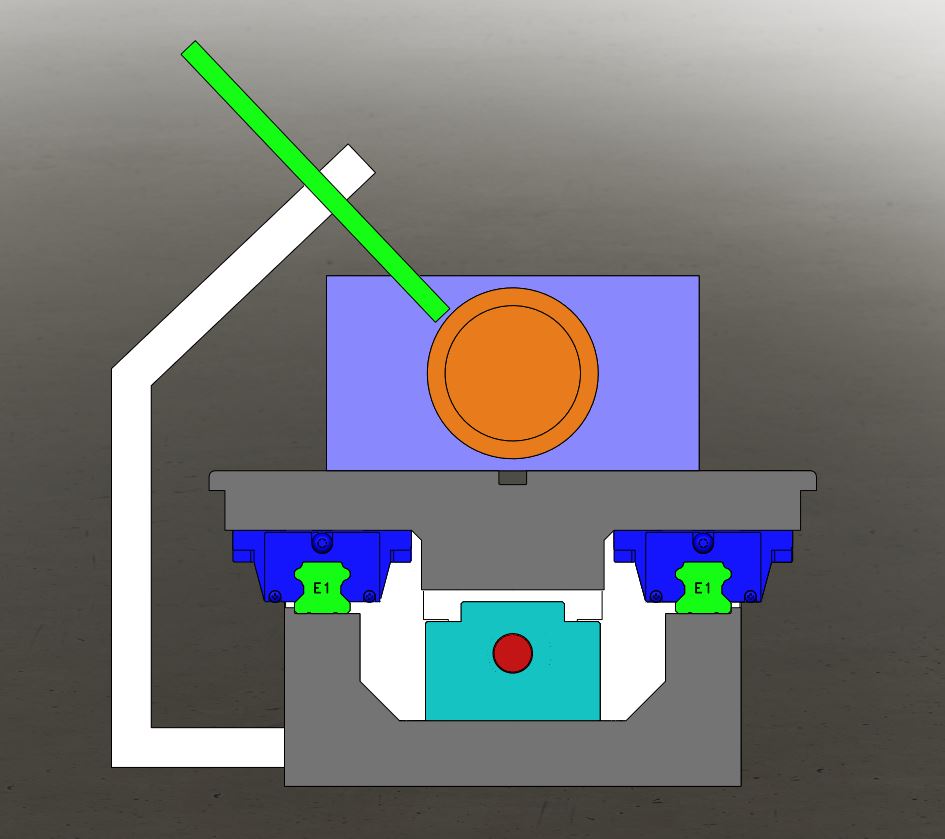

болт с контргайкой для настройки под разные высоты чашки.на картинке видно что он смещен где то на 20 мм от крайнего положения. И синяя пластина согнута в сторону противоположную шпинделю.

объясните - как черная приспоба прикрученаня болтом может двигаться относительно корпуса шпинделя ?

как то так.

[fishman]

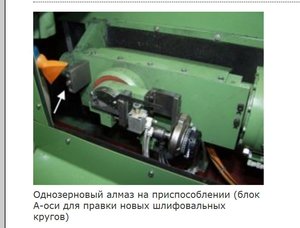

вот тут должно быть получше видно

[fishman]

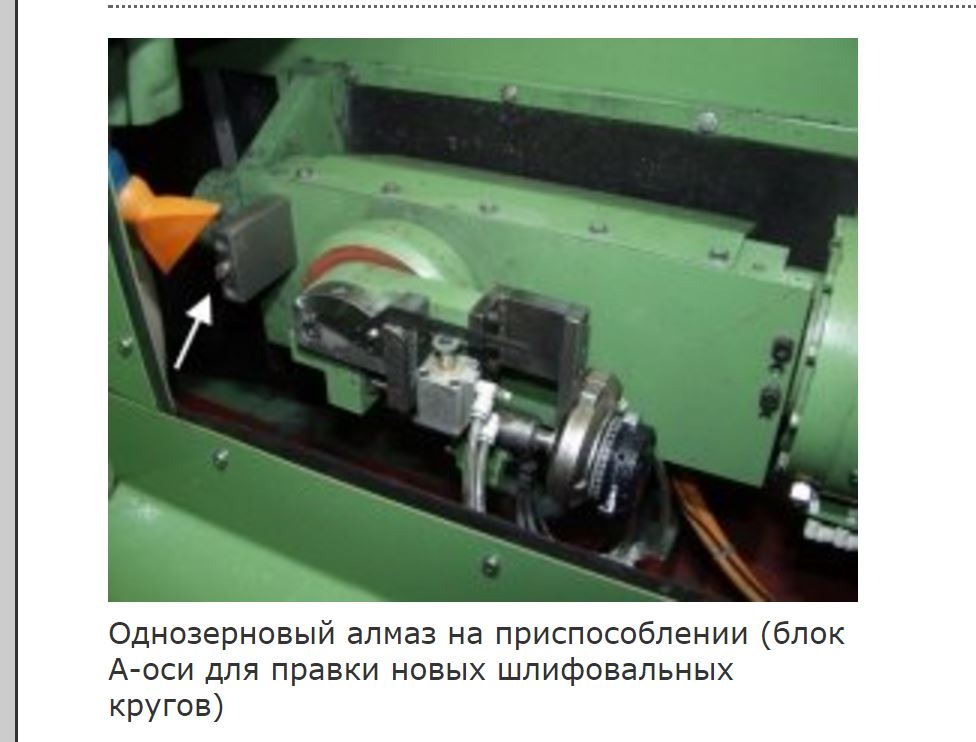

получается что новый круг заправляют алмазом , а потом контактным датчиком меряют износ и делают поправку на величину износа

[Hanter]

получается что новый круг заправляют алмазом , а потом контактным датчиком меряют износ и делают поправку на величину износа

тут есть два неприятных момента.
1. обратите внимание как закреплен алмазный карандаш. ну вот не верю я что на вашей приспособе стоит алмазный карандаш. слишком хлипкий у нее шток уходит вниз. алмазный карандаш должен быть закреплен жестко. иначе смысла в нем нету.
2. абразивный инструмент насколько я знаю контактными способами НЕ меряют. меряют обрабатываемую деталь. и по размеру детали корректируют положение инструмента. ибо мерять неподвижный абразив нет смысла - эт будет замер именно в конкретной точке, который при вращении вообще ничего не даст. а мерять вращающийся... сдается мне контактный датчик долго не проживет.. особенно на алмазном инструменте

[Карабас]


Вот вам фото с сайта, на который вы САМИ дали ссылку(пост 3 ). Там всё есть.
