sgs-62 писал(а):плата питается от отдельного источника питания 12в 2 амп

Больше ничего к нему не подключено? Одна единственная клемма интерфейсной платы?

sgs-62 писал(а):к блоку входных сигналов подключены концевики , е-стоп и датчик длины инструмента, с ними проблем нет,

там есть еще последняя клемма на два контакта. Она ни к чему не подключена? Датчики механические, и никакое стороннее питание к ним не подведено?

sgs-62 писал(а):переключил частоту как вы посоветовали 280 кГц.

Вероятно, это устранит симптомы проблемы, т.к. помехи на входе будут отсеяны, но найти проблему проще в том режиме (2 МГц), как было.

sgs-62 писал(а): Еще в мач3 длительность импульса поставил на ноль.

Я бы поставил около 5 мкс.

sgs-62 писал(а):на 4 часа без включения шпинделя - проблем нет, что будет с включенным шпинделем не знаю

Кабель к шпинделю экранированный? Стоит подключить экран к клемме заземления в инверторе и к корпусу шпинделя. Хорошо бы еще и к заземлению, если оно есть.

sgs-62 писал(а):посоветуйте что сделать

И так советую. Или думаешь, чем больше советов - тем лучше?

Можно переключить умножение частоты на 8-16Х (так будут заметнее ложные импульсы от помех) и попробовать включать / выключать шпиндель. Если появятся подергивания осей - явно дело в помехах на входе платы.

Еще можно соединить относительно тольстым проводом корпус компьютера и минус питания платы. Проложить его непосредственно рядом с кабелем LPT (или даже прикрепить к нему изолентой).

Еще есть вариант поставить второй DC-DC конвертер на плату на 5 В, либо могу прислать замену с таким конвертером.

только плата, датчики механические к контактам ничего не подключено, кабель экранированный один конец экрана подключен к к клеме земля на частотнике, заземление есть все экраны сигнальных кабелей в кучу и к земле , да я пробовал включал умножения подергивание и моторов было

относительно толстый примерно сколько кв, и как можете поменять с конвертером dc-dc плату?

sgs-62 писал(а):кабель экранированный один конец экрана подключен к к клеме земля на частотнике,

Корпус шпинделя тоже должен быть соединен с клеммой земли частотника (можно через экран).

sgs-62 писал(а):все экраны сигнальных кабелей в кучу и к земле

Ни одного экрана у сигнальных кабелей на видео не заметил.
По большому счету тут лишь один сигнальный кабель - LPT.

sgs-62 писал(а):да я пробовал включал умножения подергивание и моторов было

Вот опять путаешь меня!
Конечно оно было, когда переключал режим. Но я то спрашивал про подергивание от помех, например, при старте и торможении шпинделя.

sgs-62 писал(а): относительно толстый примерно сколько кв

0,75 мм2

sgs-62 писал(а):и как можете поменять с конвертером dc-dc плату?

Либо подождать полторы недели, пока у меня будут готовые платы. Тогда смогу отправить. Либо - самому впаять этот преобразователь, предварительно выппяв пару резисторов (в дарктон, тогда уже не вернуть). Но этот преобразователь не устранит проблему помех, а лишь уменьшит их влияние на плату. Хотя, вероятно, уменьшит настолько, что помехи уже не будут создавать проблем.
Нужен dc-dc конвертер 0505sz, или что-то подобное.

В общем - для начала попытайся сделать так, чтобы заметить возникновение сбоев. Т.е. включи умножение, чтобы было заметнее (в этот момент может, кстати, может возникнуть перекос), переключи обратно на 2 МГц, сними феррит с провода и попробуй включать / выключать шпиндель. Если заметишь подергивание - значит нашли проблему.

Либо, наоборот, переключи на 280 кГц, надень феррит, проведи доп провод от корпуса компа к минусу платы, подключи корпус шпинделя к оплетке его провода и надейся, что проблема никогда не проявится.

один конец оплетки к шпинделю, а второй к частотнику земля?

sgs-62 писал(а):один конец оплетки к шпинделю, а второй к частотнику земля?

Да. К корпусу шпинедля и к клемме заземления в частотнике.
Либо четвертым проводом.
Хорошо бы при этом, чтобы клемма заземления в частотнике была подключена к реальному заземлению в целях безопасности.

Выражаю респект! michael-yurov за подход к работе с пользователями StepMaster.

А я ,честно говоря не завидую Михаилу , наверняка задолбали уже вопросами ,каждому обьяснять что-куда.

Было бы не плохо иметь возможность на форуме редактировать первое сообщения, а туда уже Михаил бы скинул всю важную информацию, ответы на вопросы, как заказать плату, фото и прочее, прочее. Это бы упростило бы поиск информации по теме и меньше было бы одинаковых вопросов. Ну а так же инструкцию бы хоррошую к новой версии платы. Старая инструкция хороша, но для неопытных пользователей ее недостаточно что бы подключить новую плату.
Сам несколько раз переспрашивал для перестраховки какие-то вопросы, но в итоге все не сложно и все получилось.

Patriot писал(а):Было бы не плохо иметь возможность на форуме редактировать первое сообщения

Эта возможность была и есть. Первое сообщение можно редактировать независимо от давности.

Patriot писал(а):Было бы не плохо иметь возможность на форуме редактировать первое сообщения

Такая возможность итак есть!

Patriot писал(а):как заказать плату, фото и прочее, прочее

Для этого у Миши есть сайт.

Простите, ребят, что не даю полной и удобной информации.
В каком-то плане это все сделано намеренно, чтобы снизить спрос, как бы странно это не выглядело.
Сейчас сижу паяю платы для покупателей, которые уже оплатили. Так получается, что не успеваю за спросом.

Документацию писать начал, но возникли сложности. Нужно красивые картинки про подключение, нужно внятно структурировать информацию, ничего не забыть. А в новой плате столько хитростей напихал, что сам путаюсь, как это все правильнее использовать.

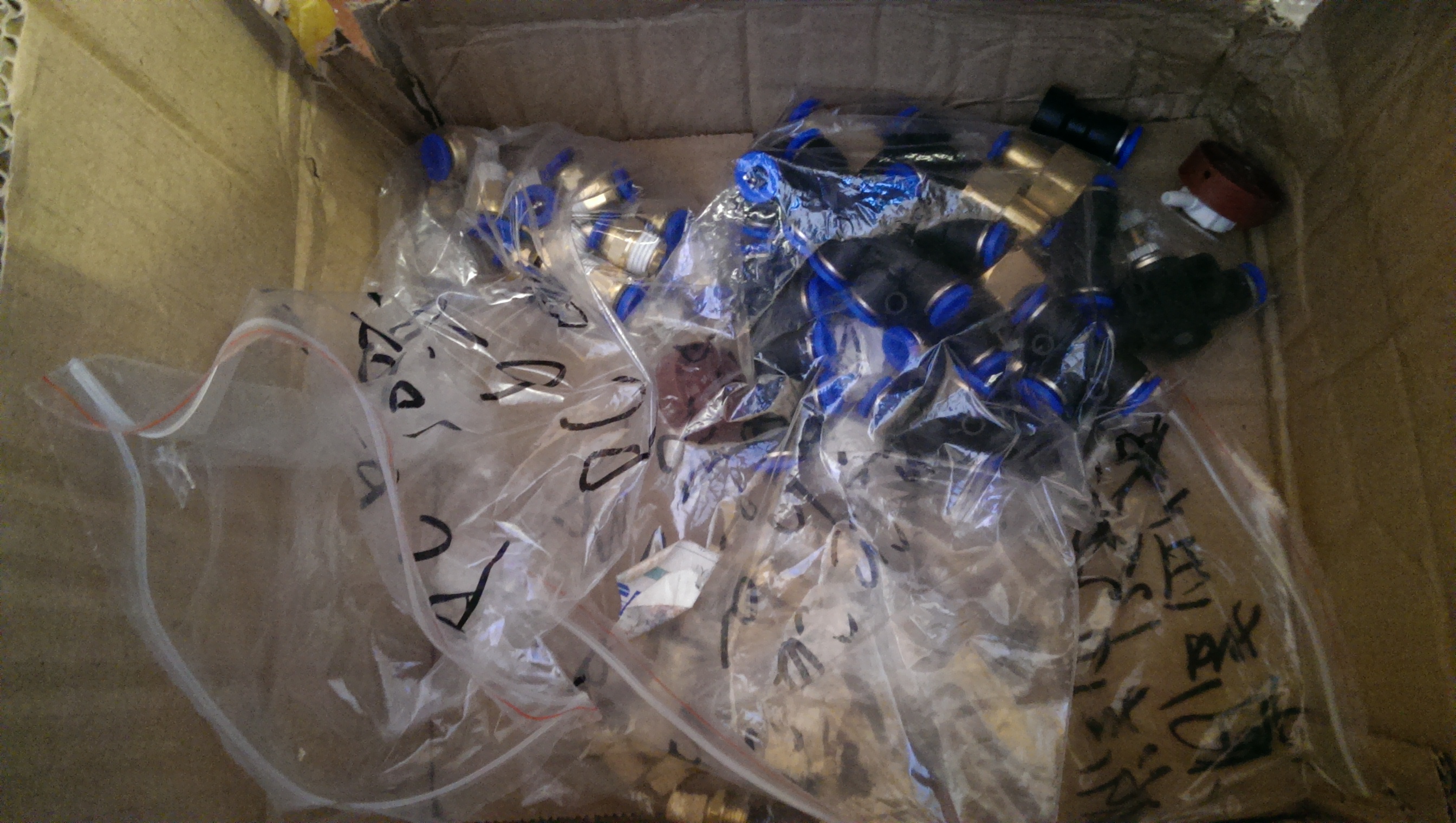

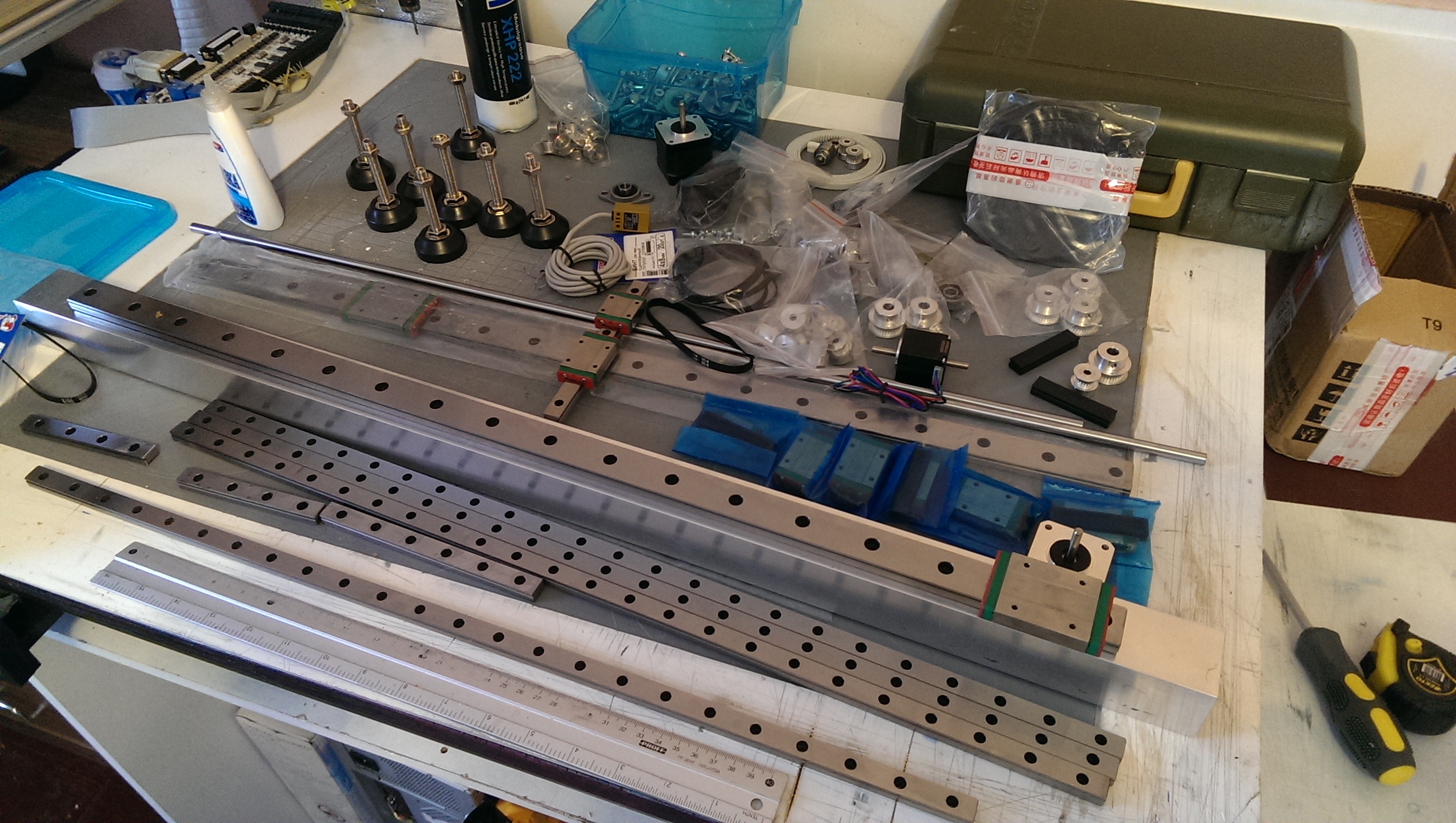

Получил детали для smd раскладчика. Не знаю, за что хвататься - платы в первую очередь собирать, или раскладчик быстрее делать, или дочке больше времени уделить. Одновременно - не получается (очень сложно потом искать smd детальки в коробке с игрушками). Плату переработал, новая версия уже изготовлена и движется из Китая в мою сторону.
По функционалу близка к текущей белой, но убрал опторазвязку от LPT (вместо нее подтяжка к +5 В, RC фильтр и триггеры Шмитта) и немного упростил выбор входа NCStudio / LPT (без отключения кабелей). Темы потом разделю и причешу, когда в голове утрясется, как это лучше сделать.

Михаил большое спасибо , за четкое толкование пока все работает, удачи Вам а главное здоровья и терпения

michael-yurov писал(а):Direction/step delay: 50 mks

Это называется "по русски английскими буквами".
Либо "50 мкс", либо "50 μs", либо "50 us"

Ну и в данном случае павильнее "Relay" и "Contact" без s на конце.

UAVpilot писал(а): Это называется "по русски английскими буквами".

Да, че-то я тупанул.
Набросал текст, который хотел написать, чтобы прикинуть ширину и расположение колонок, а прочитать, проверить забыл.
Хорошо хоть конденсаторы и индуктивность так не подписал.

michael-yurov писал(а):Не знаю, за что хвататься - платы в первую очередь собирать, или раскладчик быстрее делать, или дочке больше времени уделить. Одновременно - не получается

Из своего опыта изготовления приборов: сначала дочка ("Европа подождёт"), потом раскладчик, потом сборка плат. При такой последовательности меньше косяков.

Здравствуйте.
Помогите подключить ALARM c драйвера AM882H к белой плате StepMaster. Подключение раздельное
В данный момент драйвера подключены по схеме с общим катодом ALM+ по логике нужно подключать к входу INP10,11,12.13.15
а вот ALM- к какой земле: подключения моторов или датчиков
резистор, который расположен вертикально, я на форуме вычитал приблизительно номиналом 1кОм (какой мощности? 1/4 w будет достаточно?)

Александр Эфа писал(а):ALM+ по логике нужно подключать к входу INP10,11,12.13.15
а вот ALM- к какой земле: подключения моторов или датчиков
резистор, который расположен вертикально, я на форуме вычитал приблизительно номиналом 1кОм (какой мощности? 1/4 w будет достаточно?)

ALM+ к "+" (со стороны входов), ALM- к inpXX.
Резисторы не нужны.
Никаких связей с линиями Step/Dir/Enable быть не должно.
