Лазерный резак 40W по тонкой фанере 1000x700

[def]

В общем, с профилями всё печально... Кажется, прийдётся рисовать самому
Дело в том, что, как мне сообщили некоторые продавцы этого профиля, на данный момент на рынке Украины есть два типа:
1. Еврошоп. Он больше по размерам и дороже, поэтому его тяжело найти, народ не хочет брать, вот и не возят
2. Сарай. Профиль когда то был завезён из Турции, потом его производство наладили и в Украине. Он меньше по размерам, дешевле и его много.
Засада в том, что я нигде не могу найти модели в солиде для данного профиля. Кажется, прийдётся рисовать самому и ладно профиль, а как рисовать переходники на стыках - вообще хз Прийдётся учиться

[arkhnchul]

а зачем вам его рисовать подробно, со всеми внутренними элементами? габариты и палка-палка-огуречик, хватит. Как будто когда этот профиль юзают по назначению для витрин заморачиваются подробными моделями)

[def]

а зачем вам его рисовать подробно, со всеми внутренними элементами? габариты и палка-палка-огуречик, хватит. Как будто когда этот профиль юзают по назначению для витрин заморачиваются подробными моделями)

Ну.. Тут несколько причин:
1. Я грёбанный перфекционист
2. Хочется сделать подробнейшую модель
3. Отличный способ изучить Solidworks

[rage]

3. Отличный способ изучить Solidworks

На таких деталях (параллельно-перпендикулярных) особо не изучишь Все веселье начинается когда появляются криволенейные поверхности отрисованные сплайнами и прочими дугами

[def]

ерпендикулярных) особо не изучишь Все веселье начинается когда появляются криволенейные поверхности отрисованные сплайнами и прочими дугами

Таки уже с этим столнкулся, тот же переходник, который на углу ставиться... вот на нём и буду тренироваться

[AndyBig]

Он должен как-то делаться поворотом эскиза на 90 градусов, я думаю Правда, не знаю Солид достаточно, чтобы подсказать точнее
UPD: все оказалось просто

создаем деталь вращения:

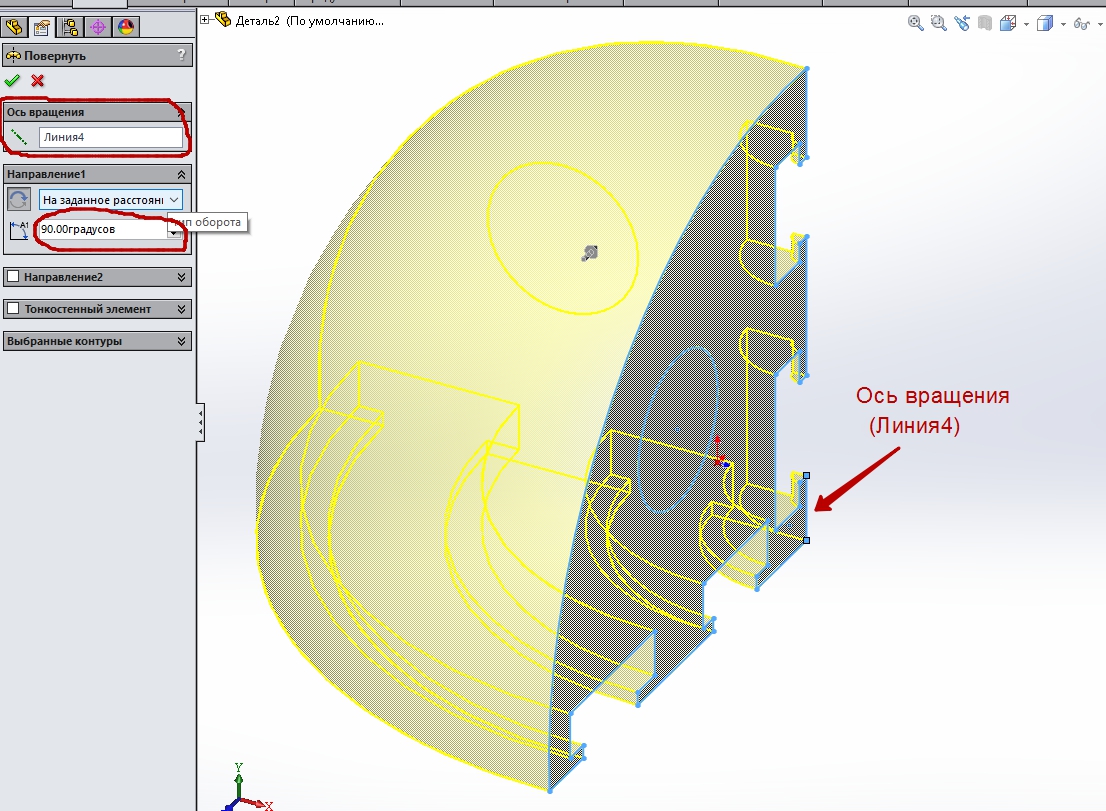

рисуем эскиз профиля, затем завершаем эскиз и при выходе из него выставляем параметры:

[def]

Он должен как-то делаться поворотом эскиза на 90 градусов, я думаю Правда, не знаю Солид достаточно, чтобы подсказать точнее

Дык, не прокатит. Там не только на 90 градусов, там он тройной В каждой плоскости надо на 90 градусов и потом это как то пересечь...

[AndyBig]

В каждой плоскости надо на 90 градусов и потом это как то пересечь...

Ну тогда делай такую деталь без всяких пазов, ее уже можно в модель вставлять А если захочется перфекционизма, то добавить потом пазы или выпуклости на плоскости этой модели

[def]

В каждой плоскости надо на 90 градусов и потом это как то пересечь...

Ну тогда делай такую деталь без всяких пазов, ее уже можно в модель вставлять А если захочется перфекционизма, то добавить потом пазы или выпуклости на плоскости этой модели

Спасибо Будем играться

[shatrovmaxim]

Налипают на крыльчатку сажа (и другие продукты горения)

тогда не понятно у улитки сильно другая крыльчатка? По виду не шибко отличаются.

Ага, только схема воздушных потоков абсолютно разная.

[arkhnchul]

что-то я запутался.

движок относительно чистый , он ведь прикрыт центральным обтекателем...

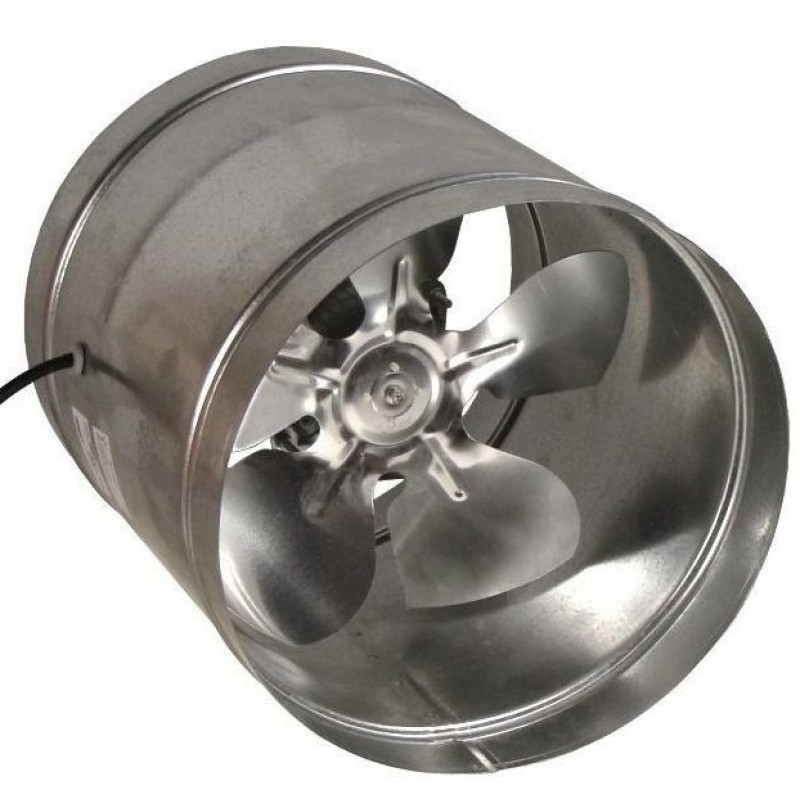

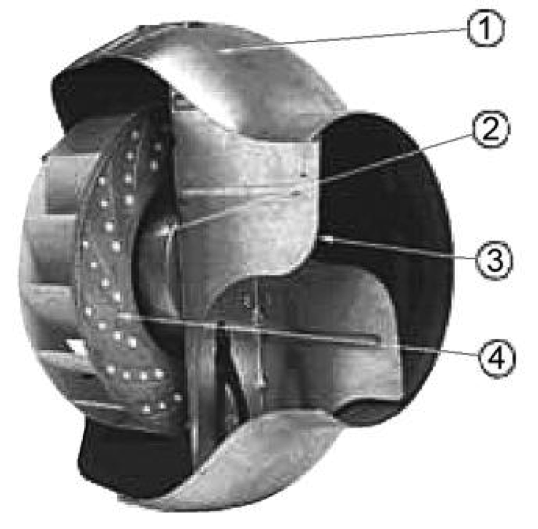

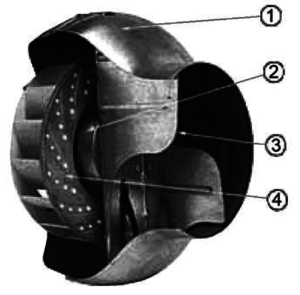

вы случаем не про осевой, типа такого:

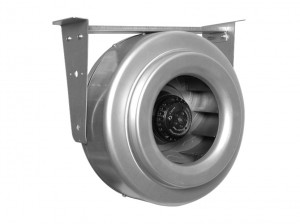

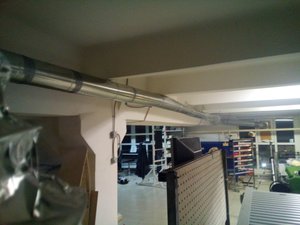

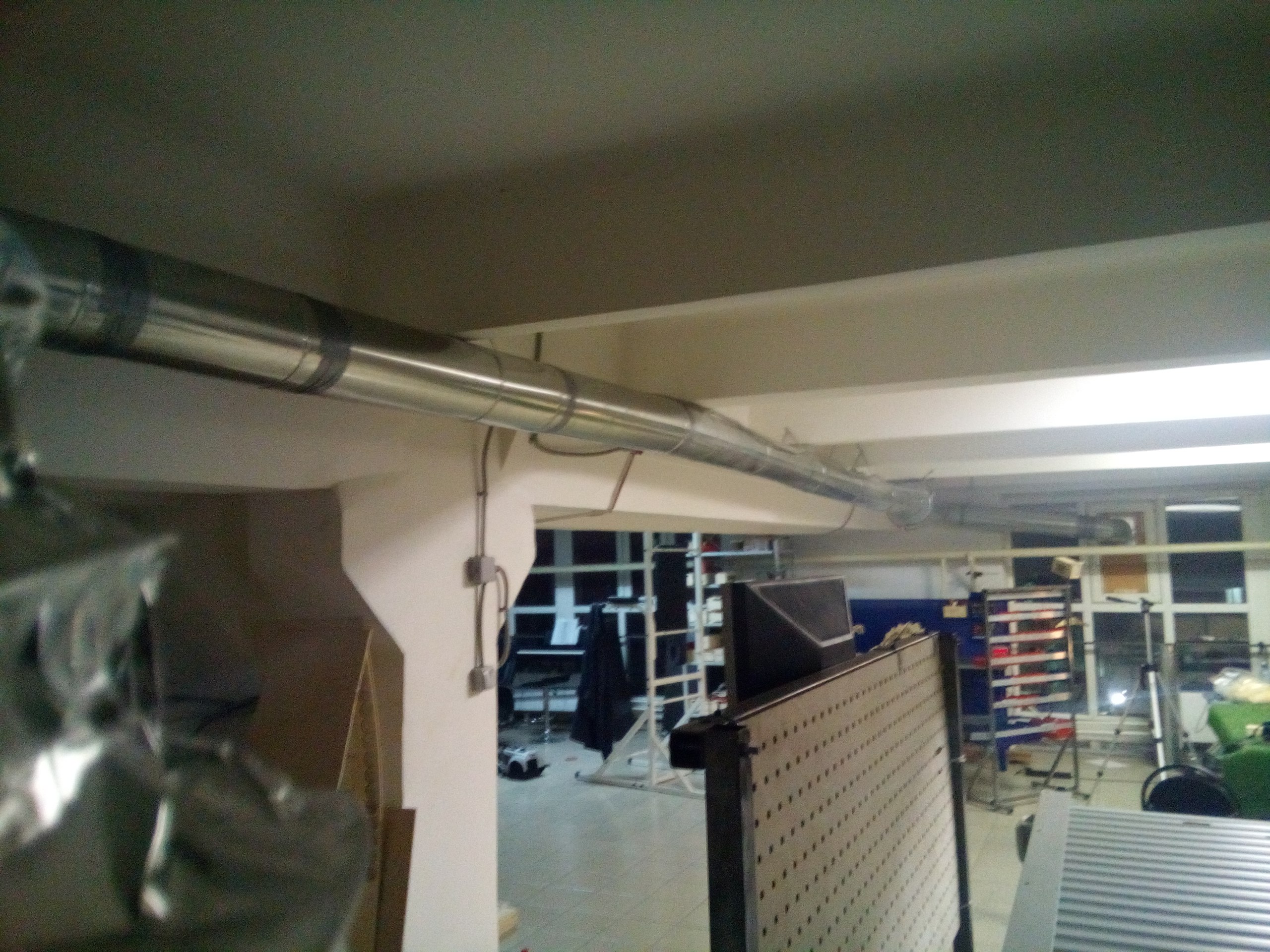

я рассматриваю радиальный ( унего обтекателей особо не наблюдается, на первом фото вид со стороны всасывания):


отличия от улитки, по моим представлениям - только в расположении отвода воздуха

[shatrovmaxim]

вы случаем не про осевой, типа такого:

Не, я про такой как на втором фото...
Я говорю как было у меня в мастерской, я никоим образом не отговариваю от канальника. Одно из основных его преимуществ это шум - он сильно тише улитки. У меня есть возможность установить улитку на крыше (7 метров), а я на первом этаже и о том что она работает я знаю только по тому что немного прыгает гофра подвода.
Вообще тема вентиляции довольно обширна.
У меня сейчас другая проблема - приточная вентиляция. Бо при работе вытяжки все тепло уходит на улицу...Пока ничего внятного не придумал(

[arkhnchul]

У меня сейчас другая проблема - приточная вентиляция. Бо при работе вытяжки все тепло уходит на улицу

да, тоже начинает та же проблема вставать. Единственное, что пока придумали - одеваться в мастерской потеплее(

[def]

Блин Отрисовал прямую, отрисовал профиль 90 градусов... а вот чертежей профиля 135 градусов найти не могу никак

[def]

У меня сейчас другая проблема - приточная вентиляция. Бо при работе вытяжки все тепло уходит на улицу

да, тоже начинает та же проблема вставать. Единственное, что пока придумали - одеваться в мастерской потеплее(

А может просто кинуть ещё одну трубу к станку? Так сказать, на вход?

[arkhnchul]

всего-то делов, трубку кинуть)

там везде аццкий железобетон с арматурой штрокими полосами, а не стержнями. Я и это упарился крепить.
плюс добавляется вопрос - к какому месту станка подводить приточку? Не так чтобы очень уж хотелось просто перетаскивать наружный воздух наружу же, надо таки и дым высасывать)
засада не в том, что воздуха нет. Проблема в том, что подсасывается он снаружи холодный, а выбрасывается - соответственно, наоборот.

[den_sibirskiy]

тогда и приток с улицы сделай ))) если морозы не под 40
Это знакомо, когда мощная вентиляция, много станков и все дымят как паровозы, холодно в цехе ухх.

[AndyBig]

тогда и приток с улицы сделай )))

Станок весь в конденсате будет

[def]

Ну тогда ещё идея - поставить больше печек

[ultrus]

а вот чертежей профиля 135 градусов найти не могу никак

Пользуйся:

Saray 3084.zip

(110.53 КБ) 224 скачивания

Начертил за 20 минут. Вычерчиваю по размерам с картинок из интернета в Кореле, сохраняю как DXF, открываю в Солиде, копирую, создаю новый эскиз, вставляю и вытягиваю.

У меня сейчас другая проблема - приточная вентиляция. Бо при работе вытяжки все тепло уходит на улицу...Пока ничего внятного не придумал

В конце девяностых, когда начинал свой бизнес, работал в утеплённом контейнере. Была та же проблема.
Т.к. увлекаюсь автоспортом, то частично эту проблему решил автомобильной технологией.

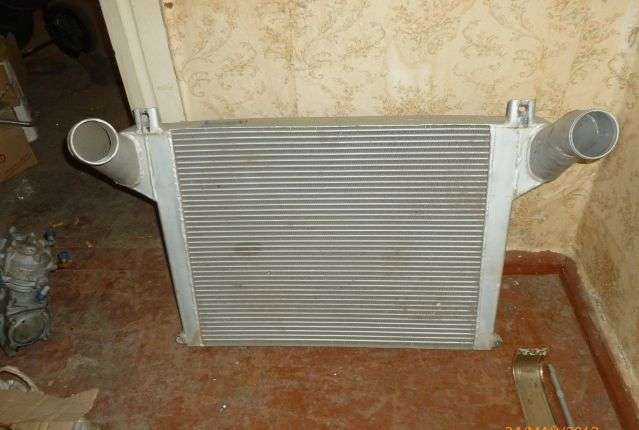

На турбированные машины ставят интеркуллеры (теплообменники) для охлаждения турбины. Типа этого:

А я поставил такой на рекуперацию.
Нашел убитый камазовский интеркуллер, холодной сваркой замазал дыры, через небольшой раструб подсоединил решетку к отверстию приточки, а через патрубки пустил вентилируемый воздух.
Производительность вытяжки конечно упала, но приточной воздух стал значительно теплее.
