X-Ray писал(а): ↑ Есть эталонный просмотрщик для Герберов от самого разработчика формата.
Reference Gerber Viewer

Спасибо! Заложил в закладки.
Кстати, не у всех есть линукс

Для тех, у кого нет, ссылка такая: https://gerber.ucamco.com/
Зато теперь есть, что предъявить техподдержке TopoR-а, а то они обычно отвечают "сам дурак"

YuryV писал(а): ↑03 мар 2021, 06:46 X-Ray на мой подобный вопрос ответил с двумя картинками обработки острых углов при отступе 50 % или больше - там появляются непрорезы. На картинках это явно и наглядно видно. В этой теме или на другом форуме. Здесь пытался найти, но очень много времени нужно - пока здесь ответ X-Ray на этот вопрос не нашёл, чтобы дать ссылку.

Это касается моего вопроса про необработанные полоски между проводниками? Оставил кажись по умолчанию отступ, так как не понял до конца, что это такое..
Попробую уменьшить. Но когда крутил ранее его методом тыка - на низких значениях это могло "завесить" программу на этапе генерации УП.

PingWin писал(а): ↑02 мар 2021, 22:28 Я бы попробовал растровый режим

Хочется именно вектор, как идеологически более правильный.. и думаю что быстрый. В целом это сугубо эстетический недостаток, на работу не влияет)

whoim писал(а): ↑09 мар 2021, 01:56
PingWin писал(а): ↑02 мар 2021, 22:28 Я бы попробовал растровый режим
Хочется именно вектор, как идеологически более правильный.. и думаю что быстрый. В целом это сугубо эстетический недостаток, на работу не влияет)

В том-то и дело, что идеологически очень спорно, зато в разы медленнее и куча косяков, связанных с небесконечным ускорением - их придётся героически преодолевать, а потом раз попробовав растр понимаешь, что это куча времени выкинутого напрасно.

X-Ray, а проекты в TopoR из Sprint Layout никак не перенести? Хотел поковырятся в нем, а кроме как в Sprint Layout, не работаю больше ни в чем. Обидно однако. Хоть какую нибудь однослойную плату развести. Даже скачал 7ю версию TopoR.

Vlad1953 писал(а): ↑09 мар 2021, 12:02 X-Ray, а проекты в TopoR из Sprint Layout никак не перенести? Хотел поковырятся в нем, а кроме как в Sprint Layout, не работаю больше ни в чем. Обидно однако. Хоть какую нибудь однослойную плату развести. Даже скачал 7ю версию TopoR.

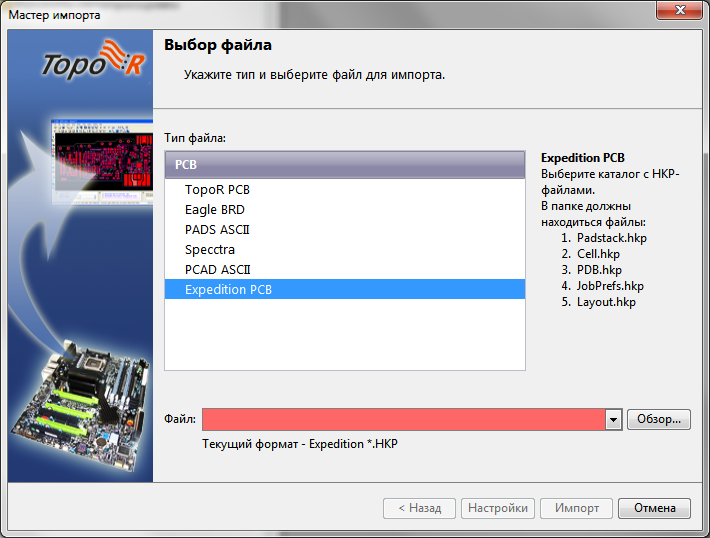

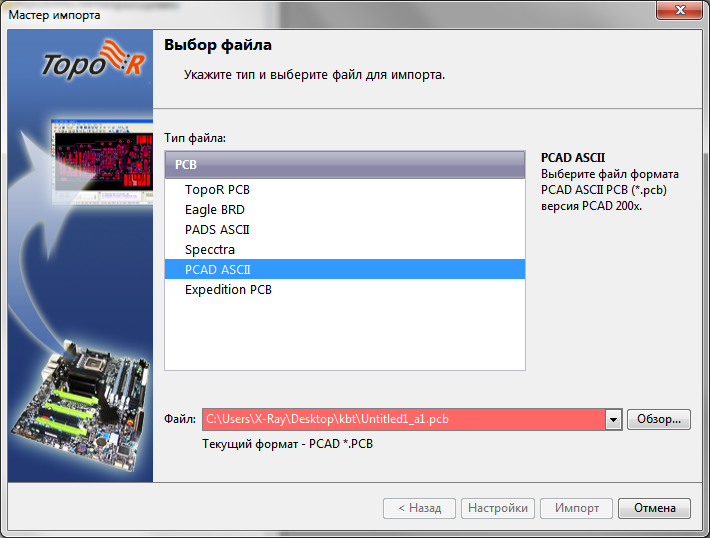

Вот что он ест на вход.

X-Ray писал(а): ↑09 мар 2021, 18:04
Вот что он ест на вход.

Не удача. Бум пилить и дальше Sprint Layout.

0.8.0 Released
Думаю найдёте что поменялось сами, устал, на описание изменений сил не хватило.

П.С.
Со скриншота в железе + ПО на компе.
Матричный измеритель сопротивления 16х16 всех на всех.

https://www.youtube.com/watch?v=94_C-LDRepc

При запуске v0.8.0 во время заставки, когда главное окно еще не появилось - у меня в верхнем левом углу экрана на какие-то десятки миллисекунд появляются и исчезают несколько неизвестных окон. В v0.7.9 такого не наблюдается...
Спасибо за маштабирование маркеров! Стало гораздо удобнее, хотя казалось бы мелочь ))) ...

Добрый!

Что-то в новой версии непонятка с загрузкой файлов сверловок созданных в EasyEDA:
- взял архив проекта, который лежал на винте - точки сверловки собираются в кучку около начала координат;
- сгенерировал в EasyEDA новый архив с гербером - всё норм.

В файлах на первый взгляд поменялся только

Код: Выделить всё

;FILE_FORMAT=4:2

на

Код: Выделить всё

;FILE_FORMAT=3:3

Версия 0.7.9 корректно отрабатывает оба варианта. Стоит на гитхабе тикет создавать или о проблеме известно по бэте?

kfmut писал(а): ↑14 мар 2021, 23:34 Добрый!

Что-то в новой версии непонятка с загрузкой файлов сверловок созданных в EasyEDA:
- взял архив проекта, который лежал на винте - точки сверловки собираются в кучку около начала координат;
- сгенерировал в EasyEDA новый архив с гербером - всё норм.

В файлах на первый взгляд поменялся только
Код: Выделить всё
;FILE_FORMAT=4:2
на
Код: Выделить всё
;FILE_FORMAT=3:3
Версия 0.7.9 корректно отрабатывает оба варианта. Стоит на гитхабе тикет создавать или о проблеме известно по бэте?

Вообще не открывает или формат не понимает?
Если открывает, тогда правой на файле ручками подправьте, в чём сложность менюшку открыть?...
Нет стандарта. Кто во что горазд.
П.С.
Глядя на скриншоты пользователей у меня возникает вопрос , ни у кого нет видеокарты с поддержкой дремучего аппаратного ускорения OpenGL со зглаживанием? Или быстрая плавная отрисовка ни кому не нужна?

X-Ray писал(а): ↑ Вообще не открывает или формат не понимает?

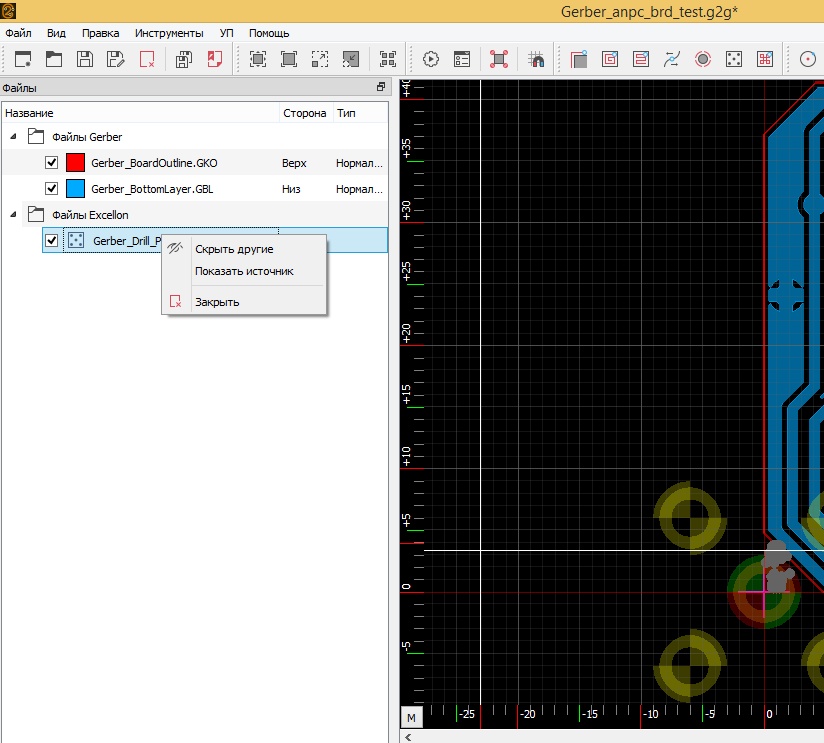

Открывает, но как-будто в неправильно масштабе, как на пикче. В общем, завтра постараюсь закинуть всё на гитхаб.

kfmut писал(а): ↑15 мар 2021, 00:27
X-Ray писал(а): ↑ Вообще не открывает или формат не понимает?
Открывает, но как-будто в неправильно масштабе, как на пикче. В общем, завтра постараюсь закинуть всё на гитхаб.

Если открывает, тогда всё ок. Настройте загруженную сверловку.

X-Ray писал(а): Если открывает, тогда всё ок. Настройте загруженную сверловку.

Т.к. до этого открывало без проблем, то про менюшку, честно говоря, уже забыл, простите

X-Ray писал(а): ↑ Если открывает, тогда правой на файле ручками подправьте, в чём сложность менюшку открыть?

Действительно, никакой сложности

:

Пункт меню пропадает, если из окна настройки формата выйти по Esc...или так задумано?

X-Ray писал(а): ↑ Глядя на скриншоты пользователей у меня возникает вопрос , ни у кого нет видеокарты с поддержкой дремучего аппаратного ускорения OpenGL со зглаживанием? Или быстрая плавная отрисовка ни кому не нужна?

Не понял

kfmut писал(а): ↑ Пункт меню пропадает, если из окна настройки формата выйти по Esc...или так задумано?

Забавно. .. интересно что не так. Эскейром ни когда эскейром не выходил.

kfmut писал(а): ↑15 мар 2021, 01:11 Не понял

Лесенки на скриншоте.

X-Ray писал(а): ↑ Лесенки на скриншоте.

Ну х.з., в тестах GPU Caps Viewer'а можно выбрать сглаживание и я вижу, что оно работает. Может библиотеку с программной реализацией OpenGL от Месы https://www.mesa3d.org/ подкинуть в папку с GGEasy? Или Qt не просечёт, что её нужно будет подгрузить? И есть ли там сглаживание вообще...

kfmut писал(а): ↑ Ну х.з., в тестах GPU Caps Viewer'а можно выбрать сглаживание и я вижу, что оно работает. Может библиотеку с программной реализацией OpenGL от Месы https://www.mesa3d.org/ подкинуть в папку с GGEasy? Или Qt не просечёт, что её нужно будет подгрузить? И есть ли там сглаживание вообще...

Если оно у вас включено (по дефолту без ускорения), значит жопег так криво с шумами зажал.

X-Ray писал(а): ↑ Если оно у вас включено (по дефолту без ускорения), значит жопег так криво с шумами зажал.

Мне абсолютно "лесенки" не мешают, со скоростью отрисовки вроде бы всё ровно . Спасибо большое за пояснения!

kfmut писал(а): ↑ Версия 0.7.9 корректно отрабатывает оба варианта. Стоит на гитхабе тикет создавать или о проблеме известно по бэте?

Перепроверил, действительно бага закралась.
