В телевизоре это не очень наглядно, я раскажу про монохромный чёрно-белый VGA монитор.

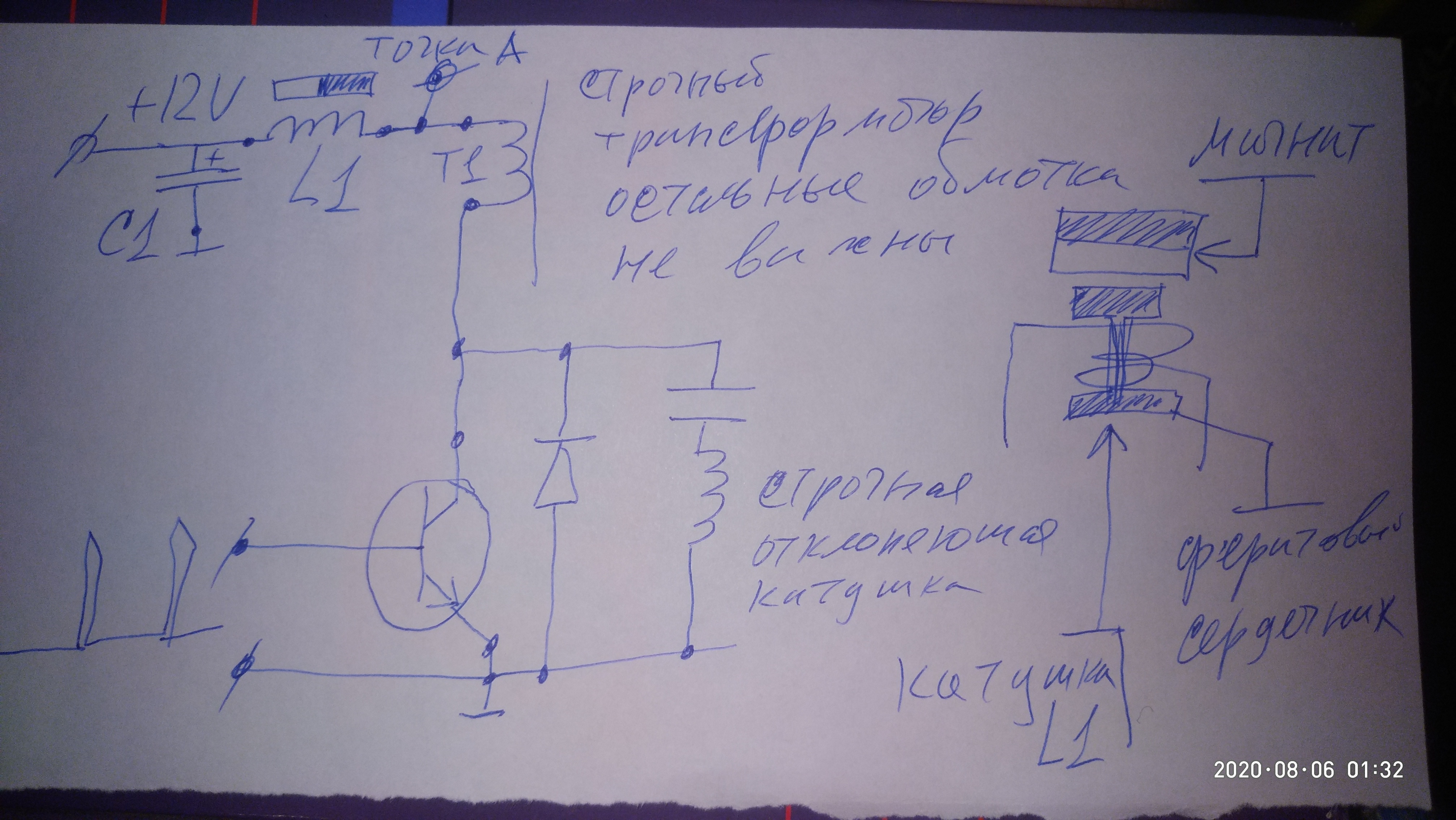

Вот схема нужного мне участка, причём нарисовал я её точно, такой, какой она была в мониторе.
Я не помню как был ориентирован магнит и по этому обозначение его полюсов условно.
Я думаю тебе понятна её работа, по этому перейду к сути: несмотря на то, что вся эта схема запитана 12 вольтами,
напряжения и токи в ней развиваются такие, что запросто могли убить IGBT транзистор на 1000 В и ток 120А.
ставил я его туда заместо биполярного потому как биполярный у меня горел вообще сразу,
потому как радиотехнику я понимаю только на качественном уровне.
Ну теперь когда тебе понятен более менее режим работы этой схемы то я надеюсь что тебя не удивит,
если я скажу что в точку которую я обозначил как А с этой схемы приходили импульсу довольно большого значения,
достаточно крупные чтобы за несколько секунд вскипятить и хлопнуть ёмкость С1, если катушку L1 заменить проводом.
Так вот, когда я её заменил проводом и бахнул конденнсатор L1, то я вместо неё впаял силовой диод.
Уже новый конденсатор С1 после этого не бахнул, но зато раскалился и расплавил припой установленный вместо L1 диод.

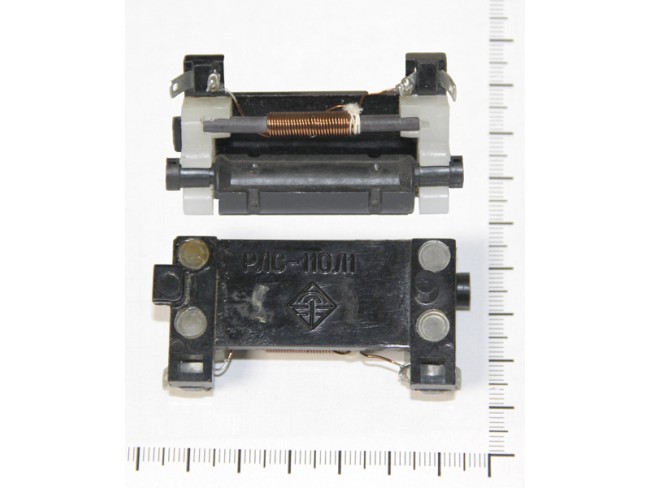

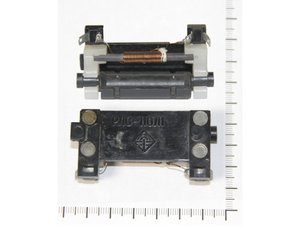

Так я понял что катушка с магнитом L1 стоит там не просто так(без неё конденсатор взрывается, диод на который её заменяешь перегревается).
Стал я с ней разбираться и выяснилось следующее, если её впаять условно "обратно" или "перевёрнуто", то её как нет и конденсатор перегревается.
Если её впаять условно "прямо", то высоковольтные импульсы с выходного каскада строчной развёртки через неё не проходят и конденсатор С1 остаётся цел, при этом магнит начинает немного грется, (это если не сильно завышать частоту)
Вот так я понял что катушка с намагниченным постоянным магнитом сердечником пропускает однополярные импульсы в разных направления с разным реактивным сопротивлением.
