Д16Т, В95Т1, АМГ6, 7075Т6, 6061Т6, АД35Т1,Завод авиапрофилей

[Leonid Vs]

Я эту тему создал и рассматриваю как рассказ о нашей компании и наших возможностях.
По неизвестным мне причинам, из-за сбоя очевидно, она, тема, исчезла 01.07.2017 из "организаций" и здесь в продажах появилась через дней 10. Напишу ответ в л.с.
Остатки скачать можно в табличном виде на нашем сайте.
Есть промежуточные размеры. Типа 8.5, 9.0 мм.

[Portos]

Леонид, день добрый.
Напишите, если не трудно, какой титан у Вас есть на складе, интересует кругляк Ø14-16мм и Ø20мм

[Leonid Vs]

Напишите, если не трудно, какой титан у Вас есть на складе, интересует кругляк Ø14-16мм и Ø20мм

Числится на сегодняшний день:
Пруток ВТ16 14,5- 6,0 кг
Пруток ВТ16 16 (L3500)- 3,2 кг
Пруток ВТ3-1 14 (L1800)- 5,5 кг
Пруток ВТ3-1 16- 20,0 кг
Пруток ВТ3-1 18- 26,1 кг
Пруток ВТ3-1 20 (L1500-1880)- 131,2 кг
Пруток ВТ3-1 22- 7,0 кг
Пруток ВТ6 16 (L2000-3000) 24,0 кг
Пруток ВТ6 18- 3,5 кг
Пруток ОТ4 16- 110,6 кг
Пруток ОТ4 18- 6,0 кг
Пруток ОТ4 20- 138,5 кг
Хорошие цены на прутки, кроме марок ВТ6, ВТ5, ВТ1-0, и без АТП(РТТ).
Поставьте задачу, может сможем посоветовать.
Есть готовые шлифованные прутки.
Главное: ПЕРЕКАТА нет.

[максим2]

Добрый день, интересуют заготовки из Д16Т, сможете помочь.

s=50 960*305 1шт
s=50 750*110 1шт
s=20 475*185 2шт
s=20 380*115 2шт
s=20 275*430 2шт
s=20 300*200 4шт

[Leonid Vs]

Добрый день, интересуют заготовки из Д16Т, сможете помочь.

s=50 960*305 1шт
s=50 750*110 1шт
s=20 475*185 2шт
s=20 380*115 2шт
s=20 275*430 2шт
s=20 300*200 4шт

Сможем. Нарежем хоть кубиками.
Не всегда, в нашей компании, бОльший кусок можно купить дешевле, чем его составные части.
Т.е. 0,5m² может быть и 710х710мм, и 325х1550, и 405х1250, и 3100х170мм. Из-за остатков стоимость заготовок одинаковой массы может существенно отличаться.
Если неделимые куски, то куда девать остатки?
Поводки после резки? А после Вашей мехобработки поводки? и т.д.
Тут уже некоторые "посмеялись над вопросником":
- Марка металла, состояние, размеры (номинальные деталей в мм, если известно), припуски, количество, направление прокатки.
-Тип заготовки круг/плита/труба
Размеры-габариты заготовки(ок) в мм (с ±) если не надо торцевать ±5мм
Остаток себе/нам (влияет на цену)
Сроки
Дополнительно:
Марка алюминиевого сплава (предполагаемая или 100% незаменяемая)
Направление волокон вдоль/поперёк
Заложен ли припуск под поводки после резки, особенно если поперёк
Под сварку/под мехобработку
Коррозионностойкость, растрескивание под нагрузкой
Температура эксплуатации
Срок эксплуатации
Гальваническое покрытие да/нет, другое
Рабочая нагрузка растяжение (-)/сжатие (+)
Циклические нагрузки (свыше 50% σв) да/нет
Внешний вид после мехобработки
Стабильность (поводки) после мехобработки детали, важны или нет
Требуемая точность заготовки ±0,1 ±0,01 ±0,001.

И опять же, есть марки 1163Т, Д19ЧТ, Д19Т, Д16ЧТ.
Та же дюраль, но для каких-то моментов лучше.

Примеров заданий на порезку под криворуких резчиков приводить не буду, но чем точнее Вы укажете задачу, тем более рационально потратите Ваши же деньги.
Д16Т плиты сегодня порядка 380-400р/кг с НДС.
Резка порядка 0,75-1,5р/cm².
Чтобы обеспечить точность и параллельность--торцёвка нужна.
Если найдёте дешевле, чем у нас, то перед покупкой посмотрите сюда
https://youtu.be/yeKGdxoIfvs
Про кривые заготовки после резки можно посмотреть здесь
http://www.cnc-club.ru/forum/viewtopic. ... 67#p161794

[bash_hd]

Добрый день всем. хотел поделиться опытом.

Для производства приличной (по моим меркам: 66шт) партии деталей необходим был титановый лист 12мм сплавов ВТ5, ВТ6 или ОТ4. По привычке начал искать обьявления с "карточками" и обрезками и пытаться уместить в них раскрой деталей.
Но один из моих клиентов посоветовал спросить Леонида, может предложит чего по этой теме. С Леонидом ранее работал только с алюминиевым прокатом. Я сначала сопротивлялся, так как в "обрезках" титан можно найти по 800-1000 руб за кг. А рыночная цена на лист разумеется совсем другого порядка. Но за спрос денег не берут, в итоге надо было принять решение брать лист большого размера по нормальной цене или брать обрезки.

На тот момент я был в дикой запаре и возня с раскроем обрезков меня сильно напрягала, как и шанс что все они будут из разного сплава от разных заводов и я в итоге получу кучу проблем при обработке.
Решение было принято, жабу задавил и в итоге цена Леонида составила 1300руб/кг за лист около 50кг. Дальше были попытки уместить максимум деталей в этот лист и эту задачу не смог выполнить никто, ни сотрудник, ни автоматизированные типа крутые программы по раскрою для лазерщиков. Увы пришлось в очередной раз убедиться в том, что хочешь сделать хорошо ответственную работу - делай сам. Провозившись пару дней, детали были размещены вручную в солиде.

Когда дело дошло до обработки я столкнулся с необычной проблемой, из-за которой и задумал этот пост.

как мы все знаем (кто имет дело с титаном российкого проката) титановый лист имеет по плоскостям некий зеленовато-коричневый слой, который очевидно титаном не является. Чем он является ответят знатоки. мне лично кажется что это какие то оксиды, по твердости наверное сильно превышающие твердость самого металла по аналогии с анодированным алюминием.

Так вот, зная что снимать этот слой будет для инструмента проблематично - предварительно были обработаны все конура и карманы в детали и только в самом конце должна была проходить обработка плоскости. На фрезах выбиравших карманы на той высоте где находился этот слой незамедлительно начинались сколы кромок. но это было предсказуемо и некритично. работа на всю глубину и малый съем боковой позволял работать дальше даже если были сколы на определенной высоте фрезы.

Самая жесть была с обработкой плоскости. буквально три четыре детали и торцевая фреза (50мм, 5 зубов, VC=40, fz=0.07) умирала. какие режимы бы я не ставил скалывались и сгорали части пластин которые работали по этому проклятому слою. причем самые уголки пластин, которые обычно всегда скалываются и сгорают первыми были целыми. в итоге кучу раз приходилось перетачивать вручную пластинки, когда они уже кончились пришлось приспособить пластины от другого производителя и кое как доработать первую сторону.

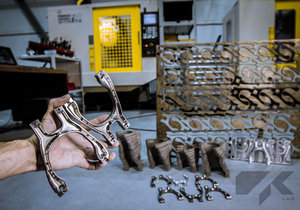

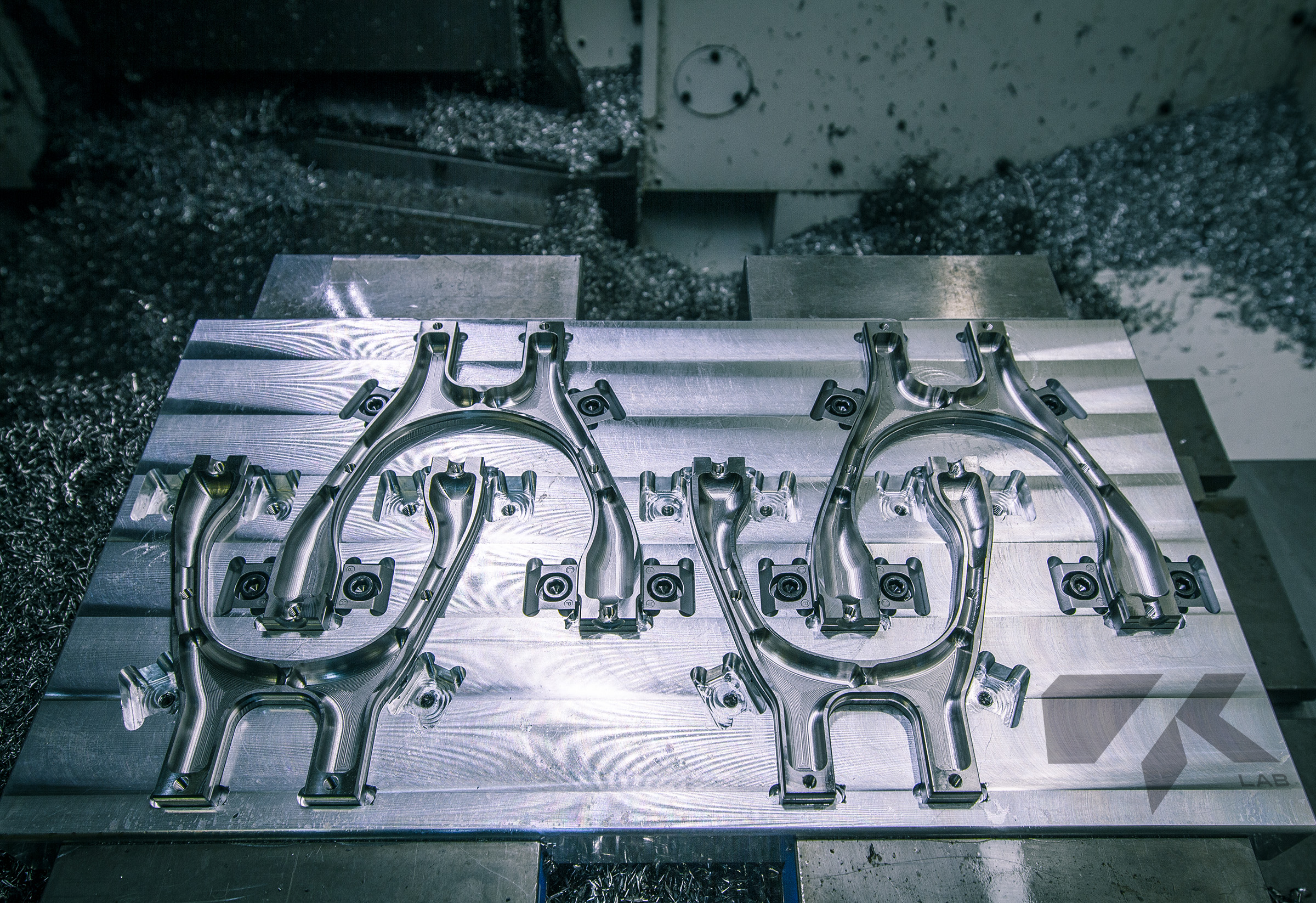

Вот как собственно выглядят детали и первый установ с ними

На второй установ предстояло снимать еще больше по площади торцевой фрезой плоскость и нужен был выход из этой ситуации. Роясь в закромах обнаружил у себя 20мм поколотую 6 зубую фрезу. То что надо для снятия этого слоя! Фрезу переточил, сделав ей большой радиус. Тем самым фрезу превратил в так называемую "high feed mill" работает она с очень большой подачей на зуб, а нагрузка в основном осевая, поэтому доступны очень агрессивные режимы при минимальном износе кромок.

такая фреза оставляла припуск 0.1 его уже снимал торцевой 50мм.
В итоге ни разу не перетачивал на всех 66 деталях ни черновую ни финишную фрезу. экономически удалось получить очень хорошие результаты несмотря на более высокую цену заготовок. время обработки в конце концов получилось ниже чем по худшему расчету.

Фото этого сделать не успел, только видео есть, в котором видно как раз ту самую дикую черновую фрезу, снимающую этот слой.

https://www.youtube.com/watch?v=ur0x9SRUCVk

Итог таков: Оксидный слой может превратить обработку титанового листа в ад, но некоторые хитрости могут также легко избавить от всех проблем.

[aftaev]

в котором видно как раз ту самую дикую черновую фрезу,

ее там не видно

[ansanda]

Ну вот, все дело оказалось в нормальной подходящей фрезе. Даже интересно стало что за фреза такая черная. Маркировка у нее была?

[frezeryga]

Детальки для тритон велосипедных рам.

[bash_hd]

в котором видно как раз ту самую дикую черновую фрезу,

ее там не видно

На заставке ютуб ролика - именно она. Фреза Iscar Multimaster. Изначально просто 6-зубая обдирочная для стали, но досталась она мне сгоревшей сколотой впридачу с хвостовиком 3/4 дюйма из америки. Вот ее переточив получил то что было не жалко добивать и обдирать этот слой. https://www.iscar.com/eCatalog/item.asp ... 2&GFSTYP=M вот ссылка на головку.

[aftaev]

На заставке ютуб ролика - именно она.

bash_hd, когда фреза сфоткана при вращении как и на заставке - там не видно ничего. Можно палку с дерева воткнуть, раскрутить и сказать что это фреза, никто не отличит
Видео на о чем, только реклама. Нет не режимов работы, название фрез...

[Ustrica86]

Добрый день, Leonid Vs. Знакомый планирует изготовить выноса для велосипедов. Можете посоветовать российский материал, из которого надёжнее это сделать и недорого? Он где-то вычитал, что зарубежный материал вроде 7075. Заранее спасибо.

[Ustrica86]

Спасибо Leonid Vs, ответ получил в Л.С. Скажите, а Ч.л. может у вас купить для пробы кусочек? В л. С. Продублировал вопрос.

[ultrus]

Леонид, заказ получил, большое спасибо!

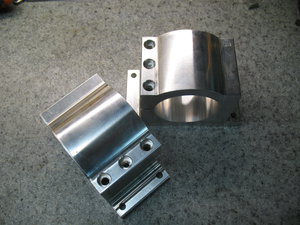

Вот уже изделия из вашего металла готовы:

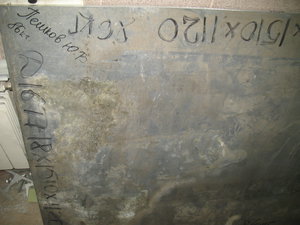

А вот на листик Д16Т 18 мм, можно было бы и скидочку небольшую организовать. Разговор был про мелкие царапины, а не про окись.

Ну, да бог с ним, отмою.

У меня вопрос по резке. Есть ли возможность отрезать пластину дюрали 20-25 мм размером 500х3000 мм с минимальными допусками?
Или всё-таки придется на гидрообразив везти?

[Leonid Vs]

Леонид, заказ получил, большое спасибо!

Спасибо за отзыв.

на листик Д16Т 18 мм, можно было бы и скидочку небольшую организовать

Пятна поверхностные. Вроде цену давали с небольшим дисконтом на внешний вид. Извините уж.

[Leonid Vs]

Для специалистов и начинающих любителей алюминия.
Попался околонаучный сайт про алюминий. Долго ковырялся, ошибок/опечаток почти нет. Для расширения кругозора и повышения уровня знаний реально рекомендую.
Доходчиво разжёвано, собрано много информации в одном месте.

http://aluminium-guide.ru/

[Дмитрий м]

Здравствуйте Леонид.
нужно два куска 12*115*600 д16т или что нибудь похожего
Спасибо.

[Darxton]

Не, не врут все-таки тут.
Послал запрос на металл. Ждал счета полнедели. ВЫставили только после напоминаний. Реквизиты при этом не нашли, хотя высылались. Ну это ладно. Просил доставку до Воронежа, перечислил оптимальные ТК. В ответ молчок и тупо счет, ну думаю - значит всё ок. В счете про доставку вилами по воде. Спрашиваю график отгрузок. Выясняется, что ах да, конечно, возить-то мы в ТК возим, но "проще забрать самим", "до НГ все расписано". Ясен пень, чо в счете это указывать? Какой смысл? Ща сяду на телефон, буду вам названивать неделю, выяснять чо там, когда порезали, как чо. Потом сяду заполнять заявку в ТК. Адрес там ваш поищу. А чо. Или съезжу сам, 15 часов это ж нормально. Это у поставщика каждая секунда на счету.А у меня, клиента, времени ж дохрена.

Да, ребята. Не знаю как у вас материал. Но что работа с клиентами не ваш конёк - это очевидно.

[Leonid Vs]

Один уволен. Другие наказаны материально. Если и дальше будут косить, и остальных накажу. Но напоминаю. Качество составленной заявки влияет на результат. Никого не оправдываю.

[Darxton]

Леонид, вы б рассмотрели автоматизацию процессов. Устраняет человеческий фактор в значительной мере. Уж в таком деле как выставление счетов, выдача накладных и отгрузки - там участие людей можно значительно снизить.
