Ребята подскадите как внести в программу погрешность ????,фрезерую прямоугольничек 5мм- 0.5мм фрезой 0.5 мм ,в програме выбираю фрезу 0.5 мм в результате получаю дорожку 0.3 мм и зазор реза 0.5 мм

?...
Значит у вас или фреза не 0,5, или люфт, или отгибает. Х.З. эксперименты. У меня стан хот и из фанеры но я добивался отсутствие всякого люфта, иначе вечные танцы с бубном.

[Vlad1953]

Да здесь играет очень много факторов. Когда я только купил станочек, конечно из самых дешевых, много танцев с бубнами провел. Но дорожку в 0,3 мм получил. Но уяснил одно:
1. Очень много зависит от угла заточки фрезы. 10 град., 20 град. и т.д.
2. Периодически выравнивать жертвенный стол. Иначе не спасет никакая карта высот. Убедился на собственной шкуре.
3. Глубина реза. Что бы она была одинакова по всей площади, люфты должны сведены к абсолютному минимуму. Иначе фреза гулять пойдет.
Как то так из собственного опыта.

[Aleandr]

Сегодня попробовал G2G и сделал в железе одностороннюю плату со сверловкой.
Все размеры совпали. Плата получилась с первого раза.

G2G использую версии 0.7.8.9
Gerber файл получил в DipTrace ver. 4.0.0.5
G-code генерил в G2G методом «диаграмма Вороного».

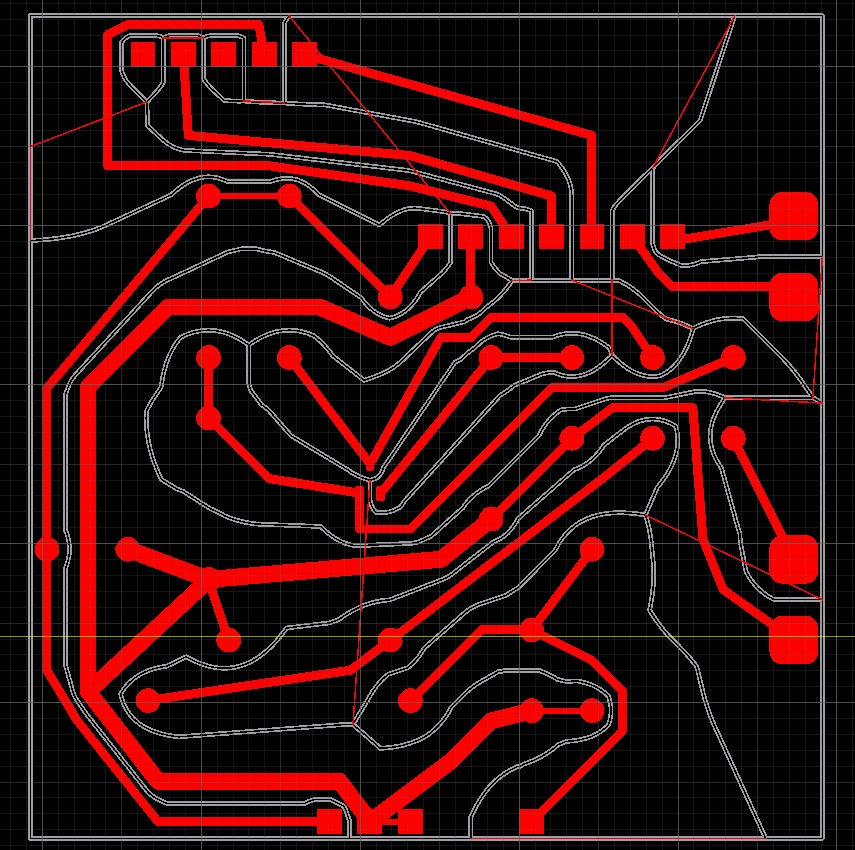

Я хотел добиться того, чтобы островки меди отделялись друг от друга однократным прохождением фрезы по одной и той же линии.

Но в генерируемом G-code при любых настройках создания УП фреза минимум дважды фрезерует одну и туже линию. От этого плата хуже не становится, но на обработку уходит в 2.5 раза больше времени, чем могло бы быть.

Это так и задумано, или я не разобрался с настройками?

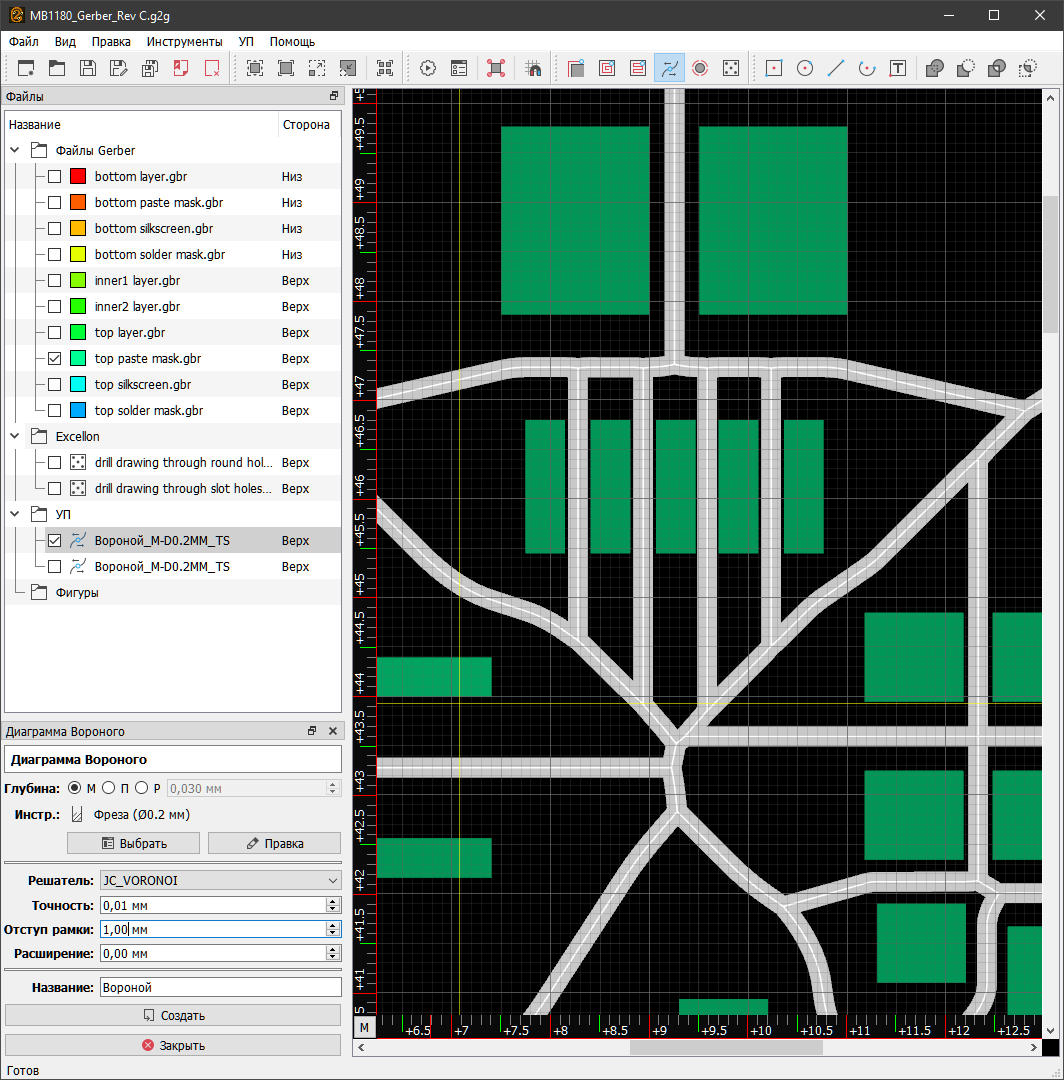

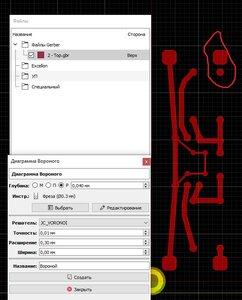

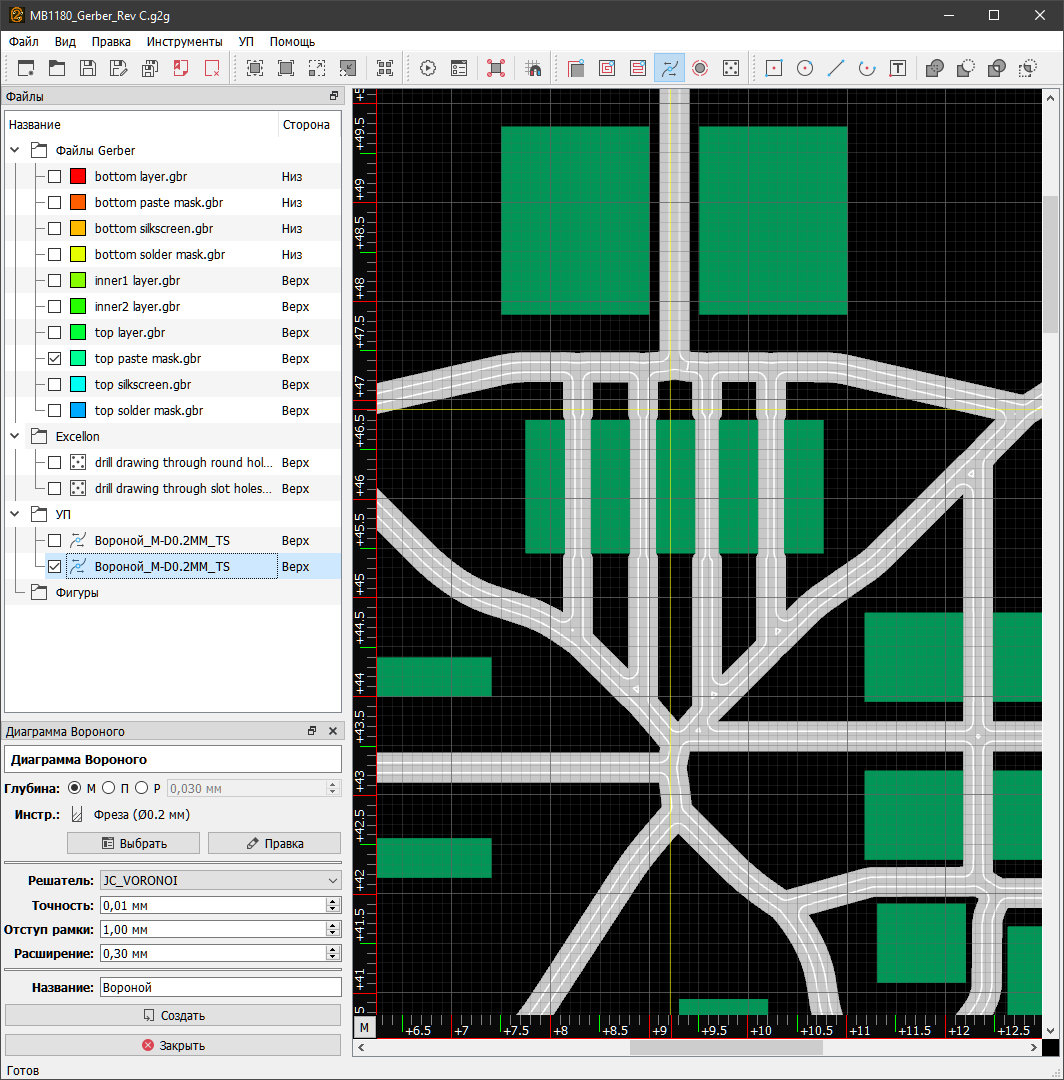

В настройках «диаграммы Вороного» при выставлении «ширины» выводится подсказка: «Ширина должна быть больше диаметра инструмента!». Насколько я понял, поэксперементировав с настройками, именно из-за этого и получается такой G-code. Почему ширина не может быть точно равна диаметру?

[X-Ray]

В настройках «диаграммы Вороного» при выставлении «ширины» выводится подсказка: «Ширина должна быть больше диаметра инструмента!». Насколько я понял, поэксперементировав с настройками, именно из-за этого и получается такой G-code. Почему ширина не может быть точно равна диаметру?

Если указать 0 то будет один проход везде, иначе будет расширять. Это сделано если необходим больший зазор но нет желания резать карманами или в несколько проходов по контуру и оставлять "огрызки".
0,3

0,3

0,0

0,0

[omfg86]

Всем привет.

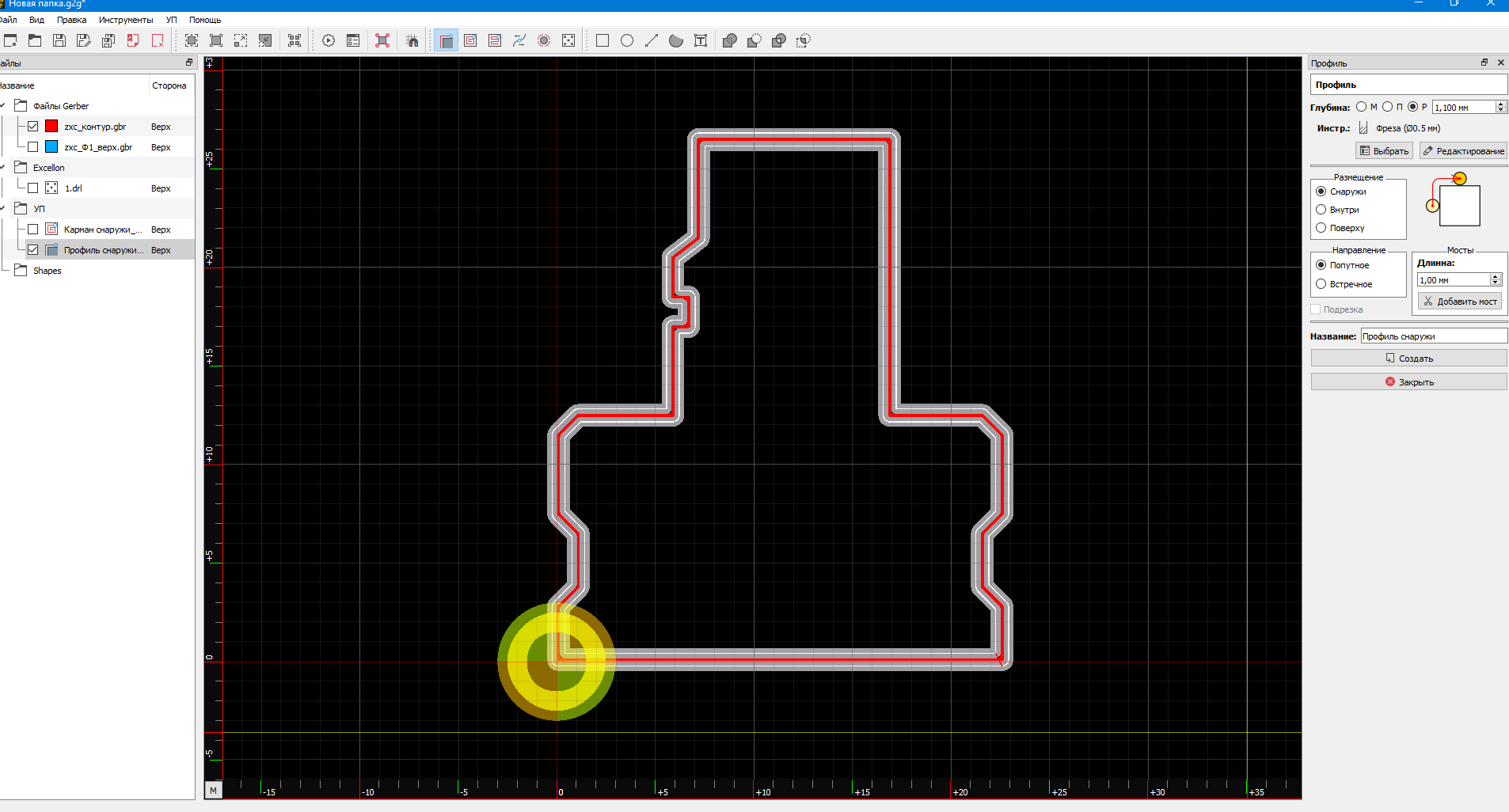

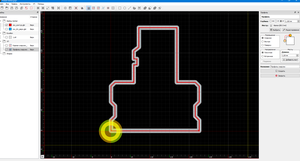

чтоя делаю не так. нужно вырезать плату со сложным контуром. выбираю "по контуру", "снаружи" а программа фрезерует с обеех сторон еще и в две полосы шириной. в настройках фрезы нет возможности поставить отствуп в 0. моргает красным и не дает сохранить.что нужно сделать, чтоб все получилось?

[sas_75]

Нужно для контура выбрать "сырые линии"

[omfg86]

Нужно для контура выбрать "сырые линии"

что это означает? Вы в ковычках написали. я только начал программой пользоваться.

[sas_75]

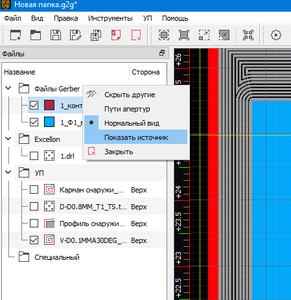

На выбранном слое слева в дереве кликните правой кнопкой мыши и там выберите сырые линии

[omfg86]

На выбранном слое слева в дереве кликните правой кнопкой мыши и там выберите сырые линии

Нет там такого

[Vlad1953]

На выбранном слое слева в дереве кликните правой кнопкой мыши и там выберите сырые линии

Нет там такого

Теперь называется "Пути апертур"

[sas_75]

Давно не обновлялся, старой версией пользуюсь

[Vlad1953]

Давно не обновлялся, старой версией пользуюсь

А зря, в новой версии очень много полезного появилось, сам работаю с тестовой версией, которая немного отличается от официальной, но работает так же хорошо.

[omfg86]

Ребят, а есть какое то руководство как подготовить gcode для двусторонней платы?

[Vlad1953]

Ребят, а есть какое то руководство как подготовить gcode для двусторонней платы?

Вот в этом видео довольно подробно описано, как в G2G сделать двухстороннюю плату. Только надо очень внимательно слушать. Парень довольно быстро рассказывает и можно пропустить нужные моменты.
https://www.youtube.com/watch?v=OMSSsfEYy_I

[Aleandr]

Если указать 0 то будет один проход везде, иначе будет расширять.

Спасибо за разъяснения, всё получилось как надо.

Скажите, пожалуйста, можно настроить так, чтобы не генерировался G-code фрезеровки контура платы, которого в исходном Gerber файле нет?

[Aleandr]

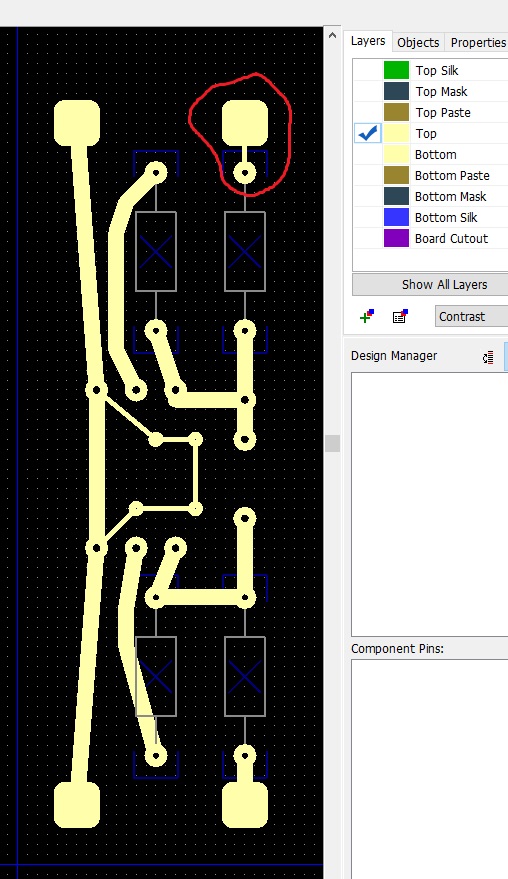

Сейчас заметил ещё такую особенность, которую не могу победить:

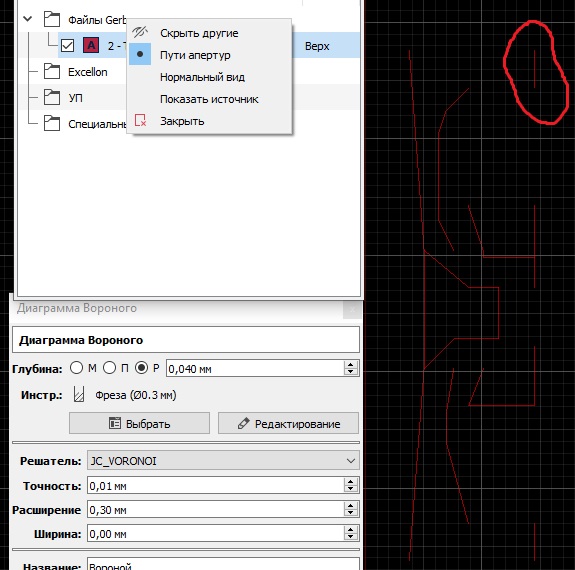

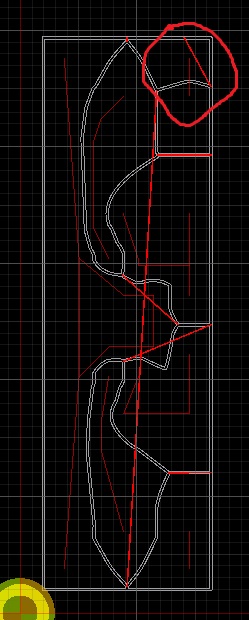

В Gerber файле дорожка есть. В G2G этой дорожки нет, хотя при просмотре «путь апертур» она есть. G-code генерируется, как будто этой дорожки нет. Какие настройки нужно подкрутить?

Дополнение, победил это сл. образом: если Gerber файл открывать в свежезапущенном G2G, то всё открывается правильно. После построения "диаграммы Вороного", и без перезагрузки G2G перестаёт правильно открывать Gerber файл.

[X-Ray]

Дополнение, победил это сл. образом: если Gerber файл открывать в свежезапущенном G2G, то всё открывается правильно. После построения "диаграммы

Спасибо, я этот баг давно ищу и ни как победить не могу, можете этот файлик гербера в личку заслать.

[Drex]

Дамир, подтверждаю, тоже с таким сталкивался несколько раз. Решалось тоже перезапуском и переоткрытием файлов. А иногда тупой перегенерацией файлов в САПР, не изменяя настроек и рисунка дорожек.

[Aleandr]

X-Ray, движок форума не даёт отправлять личные сообщения, поэтому оставлю здесь.
https://cloud.mail.ru/public/4Bu1/3xyHmyShB

Действия, приводящие к эффекту:
1. открыть Gerber
2. построить "диаграмму Вороного"
3. ещё раз открыть Gerber - откроется с ошибкой.

[meron]

Здравствуйте Дамир (X-Ray). Не планируется ли использование вывода УП в HPGL для инструмента с фиксированным диаметром (фрезы) и для УФ-лазера с динамическим изменением апертур типа Dot?
