Схемы подключения высоковольтных блоков питания CO2 лазеров

[Тенгель]

На форуме регулярно возникают просьбы помочь подключить блоки питания лазеров. Собрал все материалы, которые у меня есть в один архив, там же немного и по китайским контроллерам лазерных станков. В текстовом файле в архиве мои пояснения.

( если разместил не в том месте, просьба модераторам подправить)

[brysevev]

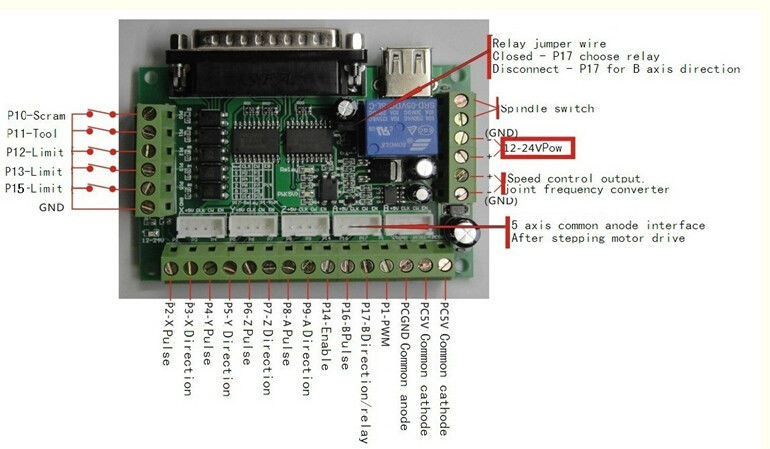

Помогите подключить высоковольтный блок для лазера, к mach3 interface board

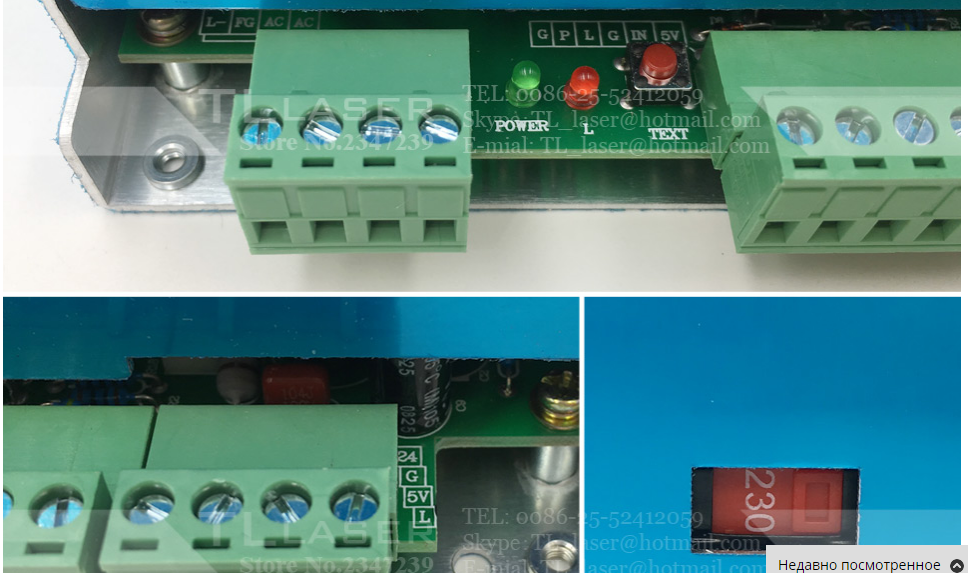

контакты на блоке | L- | FG|AC|AC| |G|P|L|G|IN|5V| |24|G|5V|L|
