Создаем шестеренки при помощи Inkscape и Gcode tools

1. Рисуем шестеренки.
Это очень просто: заходим Расширения -> Отрисовка -> Зубчатое колесо
Вводим параметры. Например, для создания передачи 1:5 создаем две шестеренки с 12 и 60 зубами. 2. Создаем отверстия для вала.
Для этого рисуем окружность размерами 6х6. Для точного задания размера после отрисовки окружности нажимаем F1 и вводим ширину и высоту окружности. Внимание Инкскейп вычисляет ширину и высоту исходя из размера отображения объекта, т.е. в размер входит ширина обводки контура. Для того чтобы задать точный размер лучше всего снять обводку. (Нажимаем Shift и на крестик внизу слева в палитре.) Чтобы объект совсем не пропал добавьте ему заливку.
Затем центруем нашу окружность относительно шестеренок. Для этого Ctrl+Shift+A выбираем шестеренку и окружность и выравниваем их по центру по вертикали и горизонтали. (В качестве "Ориентира" лучше выбрать "Первый объект" или "Последний объект".) Создаем копию окружности (Сtrl+D или вовремя перетаскивания нажимаем пробел) и центруем ее относительно другой шестеренки. 3. Вырезаем дырки.
Выделяем Шестеренку и окружность. Разгруппировываем (Ctrl+Shift+G) т.к. шестеренка это группа. Вычитаем из шестеренки окружность (Ctrl+Shift+"-"), помните, при вычитании всегда из нижнего объекта вычитается верхний (поднять/опустить объект можно при помощи Page Up / Page down / Home / End).
Повторяем со второй шестеренкой. 4. Сделаем дополнительные отверстия для облегчения большой шестеренки.

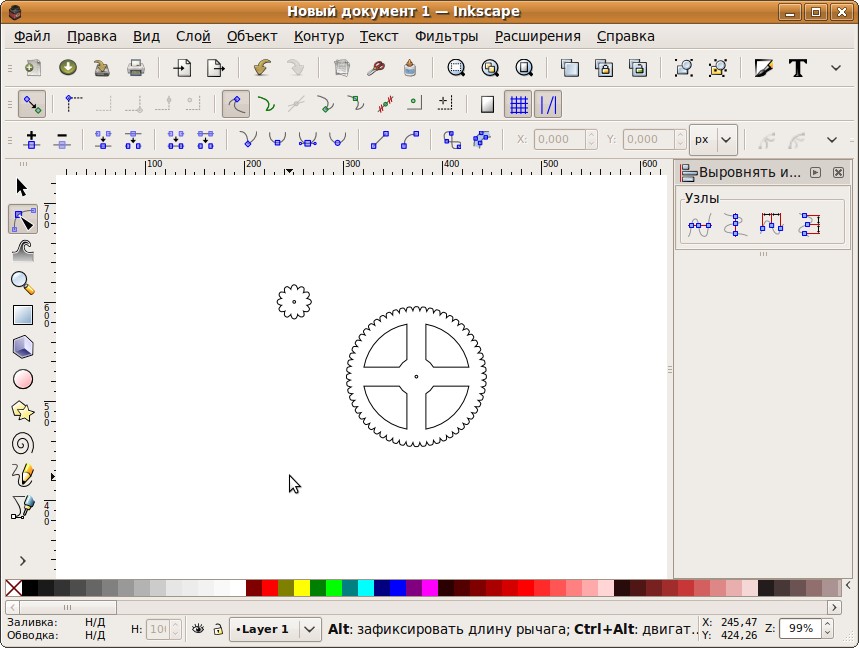

Рисуем две окружности и центруем их относительно шестеренки. Вычитаем из большей меньшую (Ctrl+Shift+"-"). Рисуем прямоугольник, поворачиваем его копию на 90 градусов. Для этого нажимаем F1 нажимаем на прямоугольник пока не появятся стрелочки вращения, нажимаем на стрелку вращения, нажимаем пробел, чтобы оставить одну копию на старом месте и удерживая нажатым Ctrl, чтобы поворот осуществлялся с интервалом в 15 градусов поворачиваем прямоугольник ровно на 90 градусов.
Центруем прямоугольники относительно окружности. Выделяем только прямоугольники складываем их (Ctrl+Shift+"+") и вычитаем из окружности (Ctrl+Shift+"-"). Вычитаем полученную фигуру из шестеренки. 5. Подготавливаем шестеренки к экспорту в Gкод.
Чтобы шестеренки получились правильными необходимо, чтобы траектория инструмента отступала на половину диаметра инструмента от шестеренки.
Для этого выделяем одну шестеренку, Контур -> Динамическая втяжка. Затем правка -> Редактор XML (Сtrl+Shift+X). Выбираем параметр inkscape:radius, и устанавливаем его равным радиусу инструмента (в моем случае фреза 3.2мм, значение 1.6).
Повторяем со второй шестеренкой. Не очень похоже на нормальную шестеренку, правда? Но не расстраивайтесь все так и должно быть . Так выглядит траектория инструмента. Для того, чтобы увидеть как будет выглядеть шестеренка задайте черную заливку и белую обводку с толщиной равной диаметру инструмента. Также установите сглаженные углы и сглаженные концы. 6. Экспорт в Gкод.
Отрываем Расширения -> Gcode tools... Выбираем Path to Gcode, выбираем имя файла и директорию и нажимаем Применить. Что мы получили:
1. Файл с Gкодом.
2. Пред просмотр будущей рабочей траектории инструмента (Красные линии это прямолинейная интерполяция (G01), синие и зеленые - круговая интерполяция (G02 и G03)). На этом все . Приятной работы!

Создаем Гильош при помощи Inkscape

Для начала, создадим простенький гильош:

Заходим Расширения -> Отрисовка -> Спирограф задаем параметры и получаем следующее: Второй способ: Расширения -> Отрисовка -> Параметрические кривые, здесь нужно помнить, что перед применением этого расширения необходимо нарисовать и выбрать прямоугольник, который будет использован как "окно для рисования" исходя из размеров прямоугольника будут заданы размеры гильоша:
Не стесняйтесь публиковать Ваши функции для красивых гильошей .

Еще пара экспериментов с гильошем из параметрических функций

Здесь важный параметр количество выборок, если поставить больше получится просто синус натянутый на круг.

Добрый день.
Эксперементировал с генерацией кривых, возник вопрос.
1) Рисую квадрат
2) Генерирую кривую функцией Параметрические кривые
3) Контур - Оконтурить обводку
4) Path to gcode

В результате получается файл g кодов, в котором каждая линия исходного рисунка как бы обводится контуром с обоих сторон(извиняюсь за плохое знание терминологии).
Подскажите плз, что я могу сделать, чтобы на выходе получалась одна линия, как на первоначальном рисунке?

Оконтурить обводку значит обвести обводку линией. Т.е. линия превращается в прямоугольник. Надо сказать, полезная функция.

Но вам, возможно, нужна другая функция: Контур - Оконтурить объект. Если она вообще нужна. Проверить это очень просто - выделяете объект и смотрите что написано внизу экрана в statusbar-е. Если контур или группа из контуров, то ничего можно не делать.

С терминологией, вроде, все ок .

Сори, разобрался. Не нужно было преобразовывать обводку в контур + надо было выставить толщину обводки поменьше.

Да, вот красивая ф-ция.
cos(5*t)*cos(5*t)+cos(3*t)
sin(5*t)*cos(5*t)+sin(3*t)

Класс!
Кстати, мы хотели написать расширение для inkscape для отрисовки гильошей. Но все застопорилось на этапе поиска функций создающих красивые узоры.

Не получается выставить динамическое втягивание нужного размера. В редакторе XML ставлю параметр inkscape:radius равным "-1", но в результате фигура уменьшает размер незначительно. Вводя "-1mm" происходит замена этого на "-3.5433071", что тоже неверно (края уменьшаются примерно на 0.1 мм). В настройках документа единицы измерения "mm". Как быть?

В xml редакторе единицы измерения - px. Придется каждый раз переводить. Правда я когда-то читал, что их можно где-то поменять, но точно не помню где.
Получить формулу перевола просто сощдаешь прямоугльник нужной шириной и пернводишь его ширину в пикселы.


Есть еще вариант настроить шаги офсета в настройках inkscape и использовать не динамический оффсет а обычный (Alt+"(" и Alt+")").

Кстати эти оффсеты реализованны двумя совершенно разнымр функциями и могу. Давать разные результаты. Когда один ввдает ошибки я использую второй и наоборот.

Извиняюсь за опечатки - пишу с телефона.

Совсе забыл, еще можно использовать функцию area из gcodetool. Она сама создаст необходимое количество офсетов с нужным отступом.

Кстати,о птичках... Каким образом подбирать функции?Методом тыка или брать учебник математики?

Да, нужно математику штудировать.
Нужны периодические функции с хитрым периодом.

Если же мы захотим обрисовывать какие-то контуры... то нужна функция периодическая для длинного прямого участка. А потом ее можно будет загнуть в контур.

с математикой я разобраться смогу, но нужны примеры и закономерности. Т.е. примерное описание следования траектории (аля сначала вправо, потом петелька и т.д.).

Мне кажется здесь нужно плясать от обратного.Сделал примерный набросок узора по спальцавысосанной функции .Потом подцепил какой-нибудь из узлов,потащил мышом в сторону ,подкорректировал...Визуально,то есть.Ну и в окне автоматом выписывается по ходу полученная формула. Эт я так,по-ламерски рассуждаю.Как оно на самом деле ,с точки зрения разработчика,может оно так и не получится.Или много трудозатрат ...

И ещё,Коля,глянь здесь http://woodgears.ca/gear_cutting/template.html генератор зубчатых колёс.Как по, мне вещь классная.Всё делается кавалерийским наскоком и без спецподготовки. Единственная засада,только платная версия даёт возможность сохранять в формате DXF и больше функций.А бесплатная только в плоттере выдаёт.Замучился выцарапывать оттуда картинку . Если бы такой плугин в Инкскэйп прикрутить,цены бы не было.Насколько сложно создать такой же?

Если бы такой плугин в Инкскэйп прикрутить,цены бы не было.Насколько сложно создать такой же?

А чего конкретно не хватает? В принципе, все предельно просто. Самая большая сложность - ГУИ для рисования сохранения и тому подобное, а это все реализовано в Inkscape.
Если нужны дополнительные параметры для шестеренок, то лучше дополнить уже существующее расширение для их создания.



По поводу гильошей:
Любая кривая, которую мы видим в инкскейпе задается параметрически по-сегментно :
x(t) = a_xt³ + b_xt² + c_xt +d_x
y(t) = a_yt³ + b_yt² + c_yt +d_y
меняются только параметры a_x, b_x, c_x, d_x и a_y, b_y, c_y, d_y. Но проблема в том, что с такой функцией не так просто работать, например потому, что она параметрическая. Хотя все это решаемо. Почему я говорю о математическом задании функции, потому, что если мы зададим функцию аналитически, т.е. с помощью формул, то потом с ней можно будет делать все что угодно - увеличивать, уменьшать, поворачивать и т.п. не теряя гладкости.

Но начинать можно просто с красивого узора, не важно как заданного, с последующим его описанием.

А чего конкретно не хватает? В принципе, все предельно просто.

Дык не нужно будет заморачиваться с вырезами окошек и т.д. и т.п. Хотя,наверное уже привередничаю.Не от лени,а из экономии времени. В принципе,если бы существующий плуг подправить на манер той проги...

Т.е.:

• окошки
• дырка под вал
• создание сразу нескольких шестеренок

Я бы еще пересмотрел форму зуба.

ЗЫ есть второй способ рисовать шестеренки: рисуешь при помощи инструмента Bezier кривую и добавляешь ей эффект Path->Path effect editor (Shift+Ctrl+7) добавить эффект шестеренки. Первые три узда задают первую шестеренку (центр, поворот, радиус), остальные узлы по одной шестеренке на узел (центр).

Но контурные эффекты на сколько я знаю прописываются в коде Inkscape и с ними будет сложнее что-то сделать.

А можно в Incscape каким нибудь способом вынести на кнопку плагин? Или на хоткей хотяб. Надоело по меню лазить каждый раз.

Какой плагин?

Там есть две кнопки повторить выполнение и повторить с настройками.
И еще многие плагины можно просто не закрывать.
