Козёл писал(а):

санчо писал(а):

Артур, выложите пожалуйста какие команды поддерживает контроллер из этой темы (standaloneGRBL - автономный контроллер на базе GRBL), какие команды отвечают за работу сервы. Очень хотелось бы посмотреть. В шапке темы тоже не помешала бы эта информация.

sanyoqq писал(а):А прошивка для 4х осевого когда выйдет?

Да когда кто-нибудь соберет, и даст знать об этом.

4arus писал(а):Артур можно обьединить две уно.

Можно, но я этого делать не буду.

4arus писал(а):Если бы всё можно сделать на STM32

Скорее на AT91SAM3X8E (Arduino Due).

sergan писал(а):Артур, выложите пожалуйста какие команды поддерживает контроллер из этой темы (standaloneGRBL - автономный контроллер на базе GRBL), какие команды отвечают за работу сервы. Очень хотелось бы посмотреть. В шапке темы тоже не помешала бы эта информация.

У меня контроллер работает совсем не так, как вы предполагаете. Все движения G1 выполняются с опущенной ручкой, G0 - с поднятой. В шапку темы добавлю информацию.

Козёл писал(а):У меня контроллер работает совсем не так, как вы предполагаете. Все движения G1 выполняются с опущенной ручкой, G0 - с поднятой. В шапку темы добавлю информацию.

Спасибо

Козёл писал(а):

4arus писал(а):Если бы всё можно сделать на STM32

Скорее на AT91SAM3X8E (Arduino Due).

Давно пользуюсь такой, скорость работы конечно в десятки раз быстрее, особенно если учесть что контроллер 32-х битный, но есть пара нюансов, входы/выходы работают на 3,3 вольта, и нет постоянной памяти, как это было в предыдущих версиях.

selenur писал(а):Давно пользуюсь такой, скорость работы конечно в десятки раз быстрее, особенно если учесть что контроллер 32-х битный, но есть пара нюансов, входы/выходы работают на 3,3 вольта, и нет постоянной памяти, как это было в предыдущих версиях.

Да я видел что нету EEPROM, и на STM32 тоже нету. Придется использовать внешнюю. 3.3В думаю не такая уж и проблема. У вас GRBL на ней работает?

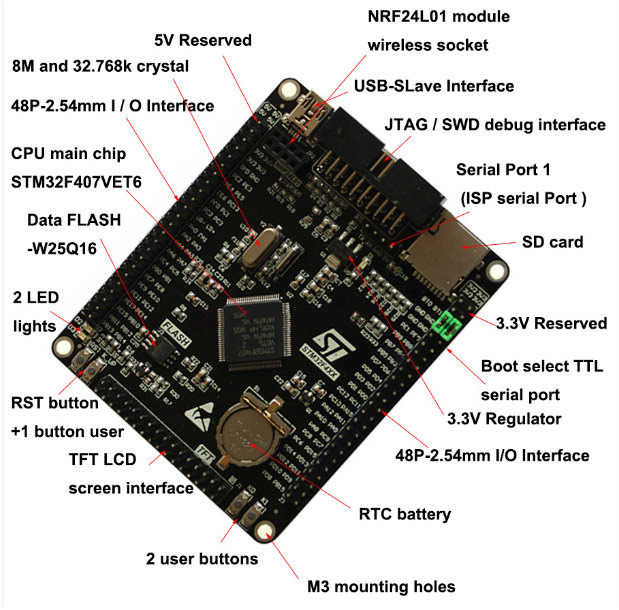

Артур, для более глубокого развития проекта, я рекомендую вам взять производительную платку с STM32, где уже распаяно всё минимально необходимое. Причём, брать надо сразу с крепким заделом на будущее. Цены легонца упали и теперь платка с STM32F407VET6 (Мощь!), EEPROM , USB, батарейкой, сокетом для NRF24L01 и сокетом для MicroSD карт стоит всего 10$ - https://www.aliexpress.com/item/-/32618222721.html.

Дисплеи туда цепляются без проблем, в интернетах есть инструкции с примерами.
GPIO ножек хватит буквально на ВСЁ.
Аппаратных возможностей хоть попой жуй

Козёл писал(а):Да я видел что нету EEPROM, и на STM32 тоже нету

На STM32 можно использовать внутреннюю флэш-память вместо EEPROM.
Есть, правда, пара нюансов, но они преодолимы.

Козёл, Козёл, скиньте плату кнопок в lay, та что на мегу одевается

sanyoqq писал(а):Козёл, Козёл, скиньте плату кнопок в lay, та что на мегу одевается

Да я все ни как не могу ее сделать, потому и не выкладываю файл. Ну раз просите. В первом сообщении темы можно скачать. Все же надеюсь кто-нибудь что-нибудь по лучше придумает? Плата сделана в программе DipTrace. Скачать можно тут: http://diptrace.com/download-diptrace/

а интересно - кто нибудь из диптрейса в lay платы перегонял? если да поделитесь как

санчо писал(а):а интересно - кто нибудь из диптрейса в lay платы перегонял? если да поделитесь как

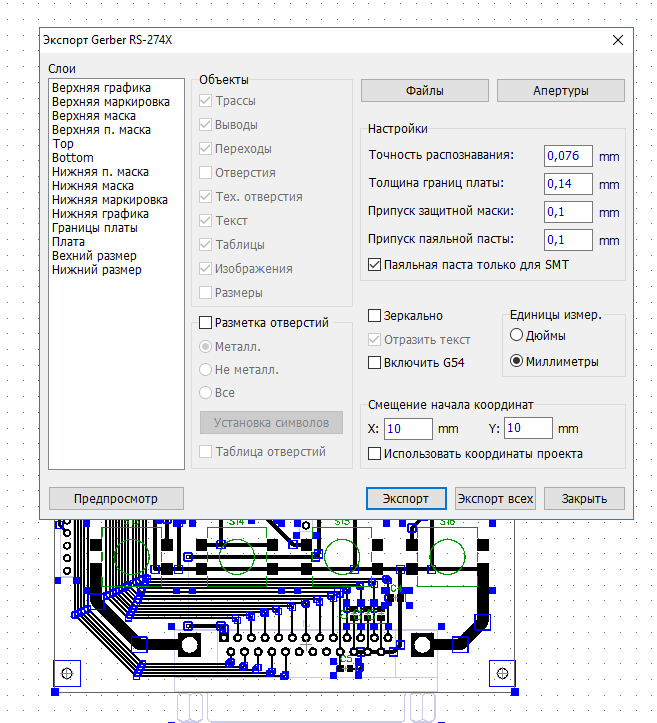

Экспорт .gbr - импорт .gbr

4arus писал(а):

санчо писал(а):а интересно - кто нибудь из диптрейса в lay платы перегонял? если да поделитесь как... Экспорт .gbr - импорт .gbr

пасибо большое, я сидел на 5 спринте там такого небыло)) теперь скачал 6ой и все заиграло

запустил в работу свою рисовалку, сегодня очень помогла, детальки на ней расчертил из листового металла, чертилку вставил вместо ручки.

видео работы моего подъемного механизма:

https://www.youtube.com/watch?v=PCUMqijskZ0

ArrSoft писал(а):запустил в работу свою рисовалку, сегодня очень помогла, детальки на ней расчертил из листового металла, чертилку вставил вместо ручки.:

Отличная работа!
Я сейчас тоже рисую механизм, но хочу сделать на скользящих подшипниках. Ручка это хорошо, но хочу туда и ручкУ и флюгерный нож всунуть, а возможно еще и моторчик с алмазным бором, что бы гравировку на стекле делал. Короче чтобы был универсальным. Единственное под флюгерный нож софт чуть другой должен быть. Чтобы резал без косяков. Есть такой?

Вот, наконец-то сделал плату. Долго разбирался как делаются платы. Тонкие дорожки сделал 0.2 мм, т.к. ни 0.3, ни 0.4 у меня не получились, слишком маленькое расстояние между ними. Еще бы кнопки не потерялись бы где-нибудь, я их у китайцев заказал.

вопрос по плате для лазерного гравера- какие входные конденсаторы нужны(16в? какая емкость?)еще не разобрался с делителем напряжения на экран какой номинал резисторов использовать? питание на 5 вольт беру отдельно может просто использовать перемычки? на какой скорости прошивать ардуину?

Хелп, кто выжигает нихромом, какие скорости оттенков серого, у меня рисунок сильно сливается, волосы вообще серое пятно, пряди не различимы. Ускорение 25000

Tytanham0n писал(а):какие входные конденсаторы нужны(16в? какая емкость?)

Зависит от напряжения которое вы собираетесь подать на драйвера, скорее всего это 12В? Я бы поставил конденсаторы на 25В. Емкость не меньше 100uF.

Tytanham0n писал(а):еще не разобрался с делителем напряжения на экран какой номинал резисторов использовать?

Здесь вообще должен быть потенциометр, регулирует контрастность дисплея. К примеру, у меня резисторы подобраны так, чтобы было 0.7В. Номиналы не скажу, т.к. не помню.

Tytanham0n писал(а):на какой скорости прошивать ардуину?

На скорости 57600 bits/sec, если у вас Nano.

lobzik писал(а):Хелп, кто выжигает нихромом, какие скорости оттенков серого, у меня рисунок сильно сливается, волосы вообще серое пятно, пряди не различимы. Ускорение 25000

не знаю какая температура жала у тебя. у меня оно ярко-малинового цвета,
вот мои настройки для выжигания:

Tytanham0n писал(а):вопрос по плате для лазерного гравера- какие входные конденсаторы нужны(16в? какая емкость?)еще не разобрался с делителем напряжения на экран какой номинал резисторов использовать? питание на 5 вольт беру отдельно может просто использовать перемычки? на какой скорости прошивать ардуину?

переменный резистор на 10К впаяй, настрой контраст,замерь сопротивление от средней точки и подбери такие-же постоянные.
