Генерация G-кода, из текста, рисунка, и файлов PLT, DXF

[Сергей Козихин]

Проблема с новой версией программы V 3.3, до этого пользовался 3.2. Как дохожу до модуля 900, там где стрелочка "правило генерации G-Кода" не выпадает список с этими правилами, где его взять? из старой пробовал скопипастить не работает.

[selenur]

Проблема с новой версией программы V 3.3, до этого пользовался 3.2. Как дохожу до модуля 900, там где стрелочка "правило генерации G-Кода" не выпадает список с этими правилами, где его взять? из старой пробовал скопипастить не работает.

сегодня вечером несколько правил выложу.

[selenur]

Нашел интересную тему Re: Image-to-gcode + решение для нежестких станков #55
Для модуля 901 (управление GRBL контроллером) можно будет использовать 4 оси, и более высокую частоту STEP, там используется недорогой контроллер STM32.

[selenur]

Проблема с новой версией программы V 3.3, до этого пользовался 3.2. Как дохожу до модуля 900, там где стрелочка "правило генерации G-Кода" не выпадает список с этими правилами, где его взять? из старой пробовал скопипастить не работает.

Вот 2 образца файлов правил.

rules.zip

(1.7 КБ) 257 скачиваний

Сейчас я готовлю внеочередное видео по поводу создания правил, и заодно исправляю некоторые ошибки в модуле 900, так что в следующем видео постараюсь детально рассказать, как делать правила под свой станок.

[Plato]

Нарисовал плату в EasyEda, могу экспортировать в форматы PDF, PNG, SVG и Gerber, а после перевести в Gcode. Но столкнулся с кучей, огромной кучей проблем и теперь я в жесткой запарке как же добыть gcode формат из платы easyeda?
Начал с разного софта: FlatCAM не видит Gerber данные которые сохраняет EasyEda; Cut2d не видит дорожки, BantamTools вообще не устанавливается, встает на выборе каталога и какой не выбери пишет что нужно выбрать каталог на локальном диске, а у меня все диски локальные (бред еще тот); visolate.jar не открывается; и перешел к последнему constructorGkode.

Скачал разных версий, скинул все пресеты и профили в одно место и начал крутить вертеть их. В последней версии заинтересовал раздел который может читать Gerber файлы. Отлично подумал я и начал загружать файлы. Но вот засада, читает она их некорректно и все линии ползут вверх, т.е рисунок в просмотре векторных данных выглядит как атомы сурка который входит в горизонт событий черной дыры, иными словами вместо дорожек и точек сверловки я вижу длинные части чего-то летящие все в туже черную дыру. Файл сверловки (.drl) в котором явно прописаны координаты мест где нужно просверлить в метрической системе измерения вообще не читается данной программой, следовательно и сверлить нельзя. Я пытался конвертировать в форматы PNG и пытаться загнать в программу путем чтения картинки, но места сверловки программа не видит как места сверловки, она их видит как полигоны и пытается фрезерить.

Можно как-то перевести Gerber получаемый из программы EasyEDA в нормальный Gcode один из которых будет фрезеровка по контуру дорожек, а затем все лишнее кроме дорожек и отдельный файл для сверловки?

[Plato]

Если немного разобраться то программа отвечает всем необходимым, просто все очень запутанно и не раскрыто с первого раза, т.е реально нужно потратить время чтоб разобраться, программа не из тех которую открыл, загрузил, выбрал, нажал, отправил и готово, нет, нужно потратить часы на изучение и мучения. Когда рука набита можно пользоваться, но ряд исправлений все же нужен, например стандартные пресеты, которые пользователь может скачать и начать использовать. Пресеты упрощающие жизнь, таких, в комплекте почему то не идет.

[selenur]

Если немного разобраться то программа отвечает всем необходимым, просто все очень запутанно и не раскрыто с первого раза, т.е реально нужно потратить время чтоб разобраться, программа не из тех которую открыл, загрузил, выбрал, нажал, отправил и готово, нет, нужно потратить часы на изучение и мучения. Когда рука набита можно пользоваться, но ряд исправлений все же нужен, например стандартные пресеты, которые пользователь может скачать и начать использовать. Пресеты упрощающие жизнь, таких, в комплекте почему то не идет.

С версией 3.2 пресеты идут, а в новой программе я сейчас доделываю модуль 900, к нему делаю обучающее видео, и уже после этого я наделаю пресетов/профилей для новой версии.

[Plato]

Надо модуль сверловки допилить. По первых не верно считает координаты с гербер, во вторых нет возможности фрезой на 2 сделать отверстие на 10. Мне пришлось написать программу свою которая переводит gerber в gcode и сверлит фрезой например на 2 отверстие на 8

[selenur]

Надо модуль сверловки допилить. По первых не верно считает координаты с гербер, во вторых нет возможности фрезой на 2 сделать отверстие на 10. Мне пришлось написать программу свою которая переводит gerber в gcode и сверлит фрезой например на 2 отверстие на 8

После модуля 900 сделаю видео про модуль 102-Загрузка из гербер (вроде всё уже сделал), и потом займусь модулем сверловки, и в нем постараюсь учесть пожелания.

[selenur]

Обновил программу до 3.3.0.26, актуальную версию можно либо тут скачать: http://selenur.ru/?page_id=1182, либо воспользоваться встроенной функцией авто-обновления:
https://www.youtube.com/watch?v=1Sd2ssy0OUI

А так-же собрал первую часть видео про модуль 900:
https://www.youtube.com/watch?v=Lo-eeM8hFko

[tsups]

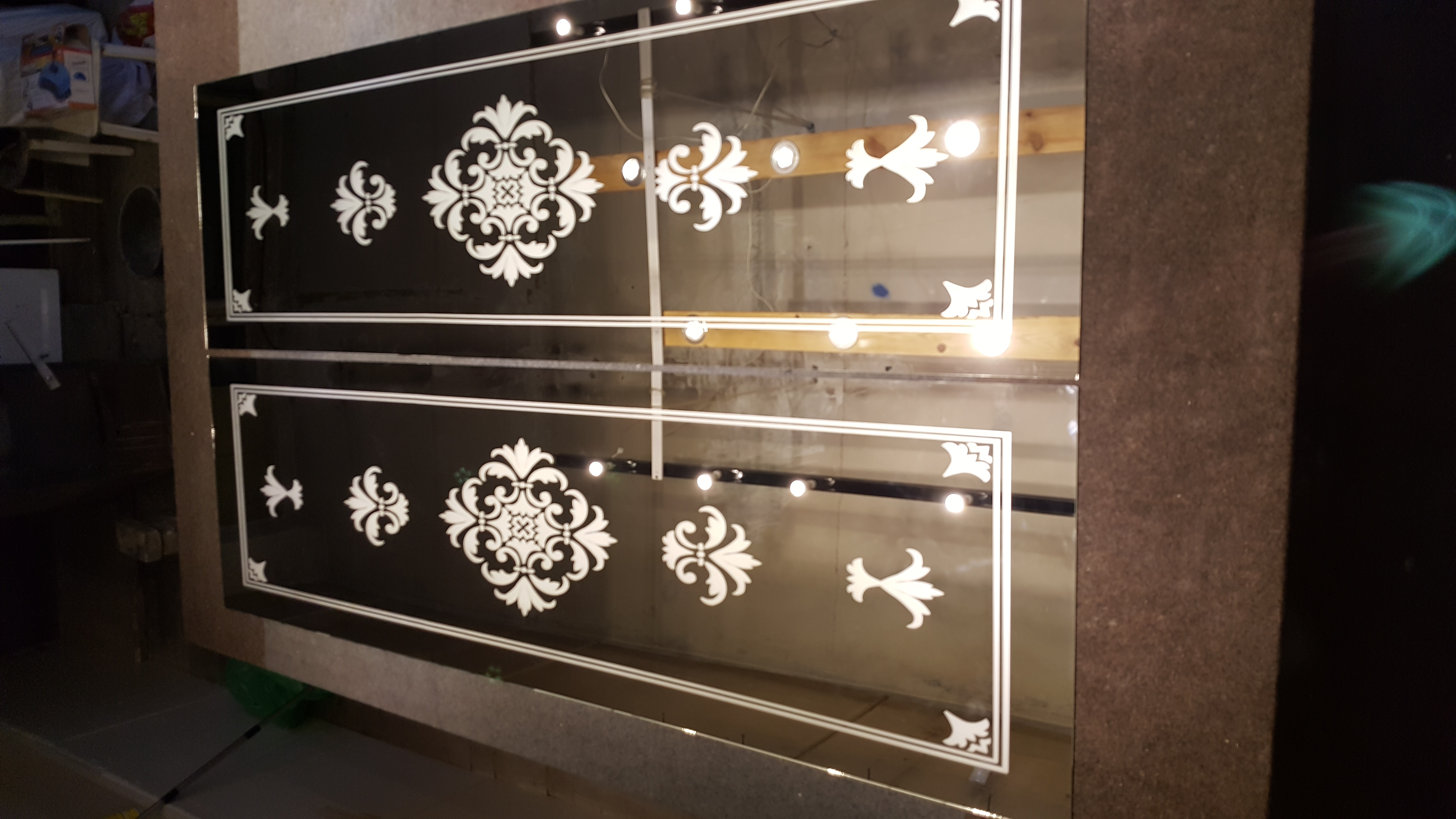

Здравствуйте, занимаюсь матированием зеркал и стекла. Камера ездит по оси X а сопло по оси Y. На данный момент камера едет по оси Х 1,5см и по оси Y на ширину зеркала. Если зеркало 1000 х 2550 а надо чтоб рисунок был матированный,и рисунок занимает небольшое пространство,то это долго.Какой программой воспользоваться, рисунки векторные. Как перевести в g код,чтоб матировался рисунок?

[Q-starь]

tsups, а у вас камера G-кодом управляется? У меня была на тупом "ОвнЕ", поле менял перемещением концевиков.

[tsups]

tsups, а у вас камера G-кодом управляется? У меня была на тупом "ОвнЕ", поле менял перемещением концевиков.

Да,на G коде

[selenur]

Здравствуйте, занимаюсь матированием зеркал и стекла. Камера ездит по оси X а сопло по оси Y. На данный момент камера едет по оси Х 1,5см и по оси Y на ширину зеркала. Если зеркало 1000 х 2550 а надо чтоб рисунок был матированный,и рисунок занимает небольшое пространство,то это долго.Какой программой воспользоваться, рисунки векторные. Как перевести в g код,чтоб матировался рисунок?

Приветствую!
Если вопрос мне, то тут без более подробного описания, я не смогу подсказать, т.к. я не смог понять как работает станок, и как должен выглядеть G-код....

[tsups]

Здравствуйте, занимаюсь матированием зеркал и стекла. Камера ездит по оси X а сопло по оси Y. На данный момент камера едет по оси Х 1,5см и по оси Y на ширину зеркала. Если зеркало 1000 х 2550 а надо чтоб рисунок был матированный,и рисунок занимает небольшое пространство,то это долго.Какой программой воспользоваться, рисунки векторные. Как перевести в g код,чтоб матировался рисунок?

Приветствую!
Если вопрос мне, то тут без более подробного описания, я не смогу подсказать, т.к. я не смог понять как работает станок, и как должен выглядеть G-код....

Наверно это больше будет похоже на фрезеровку. Поставим фрезу диаметром 1,5 см. И фреза должна вырезать рисунок.

[selenur]

Здравствуйте, занимаюсь матированием зеркал и стекла. Камера ездит по оси X а сопло по оси Y. На данный момент камера едет по оси Х 1,5см и по оси Y на ширину зеркала. Если зеркало 1000 х 2550 а надо чтоб рисунок был матированный,и рисунок занимает небольшое пространство,то это долго.Какой программой воспользоваться, рисунки векторные. Как перевести в g код,чтоб матировался рисунок?

Приветствую!
Если вопрос мне, то тут без более подробного описания, я не смогу подсказать, т.к. я не смог понять как работает станок, и как должен выглядеть G-код....

Наверно это больше будет похоже на фрезеровку. Поставим фрезу диаметром 1,5 см. И фреза должна вырезать рисунок.

К сожалению ничего не понял.....

[Rom327]

К сожалению ничего не понял.....

Скорее всего обработка идет змейкой от края до края. Так как рисунка мало, очень много холостых перемещений. Видимо tsups надо, чтобы программа была составлена следующим образом: обработала один "цветочек" переехала к следующему и т.д. с минимумом холостых перемещений.

[selenur]

К сожалению ничего не понял.....

Скорее всего обработка идет змейкой от края до края. Так как рисунка мало, очень много холостых перемещений. Видимо tsups надо, чтобы программа была составлена следующим образом: обработала один "цветочек" переехала к следующему и т.д. с минимумом холостых перемещений.

Ну если это имеется в виду, то такая возможность конечно есть

[tsups]

К сожалению ничего не понял.....

Скорее всего обработка идет змейкой от края до края. Так как рисунка мало, очень много холостых перемещений. Видимо tsups надо, чтобы программа была составлена следующим образом: обработала один "цветочек" переехала к следующему и т.д. с минимумом холостых перемещений.

Ну если это имеется в виду, то такая возможность конечно есть

Подскажите пожалуйста) Как это сделать?

[selenur]

Подскажите пожалуйста) Как это сделать?

Постараюсь в течение недели описать процедуру, вот тут: https://www.youtube.com/user/zheigurov можешь посмотреть много разного видео про программу версии 3.2 и 3.3 что-бы примерно понять идеологию работы программы.
Можешь прикрепить маленький пример файла с G-кодом для своего станка?
