Serg-tmn писал(а):Так мы ж тут шаговиками меряемся, а не сервами - это разные весовые категории

там сервы хитро управляются по сети.
Чтобы сервы работали на полную нужна больше частота. Без КФЛОПА сарвы у меня работали очерез ЛПТ на меньших кол-во шагов/мм.

michael-yurov писал(а):Собственно - вот:

Правильнее было писать: KMotionCNC.

ukr-sasha писал(а):

michael-yurov писал(а):Собственно - вот:

Правильнее было писать: KMotionCNC.

А еще правильнее - cnc-club.ru

В интерфейсной плате (на предыдущей странице) обнаружился косяк!
Микросхемы очень близко друг к другу, и их пришлось обтачивать, чтобы они влезли ))))

michael-yurov писал(а):Микросхемы очень близко друг к другу, и их пришлось обтачивать, чтобы они влезли ))))

Ну куда ж в микроэлектронике без напильника

Serg-tmn писал(а):

michael-yurov писал(а):Микросхемы очень близко друг к другу, и их пришлось обтачивать, чтобы они влезли ))))

Ну куда ж в микроэлектронике без напильника

Я все цивильно сделал - шкуркой и бормашинкой.
Хотел сначала бокорезами откусить немножко, но не рискнул.

michael-yurov писал(а):Вчера вырезал одну плату. tooshka, если надо - отправлю плату почтой

О прости не читал в командировке был, а в европах интернет недешев. Напишу в личку как отосплюсь. Спасибо)))

Уважаемые пользователи kflop, есть ли в программе kMotion CNC возможность менять скорость в процессе обработки, в процентах от заданной. И обороты шпинделя тоже.

Скорость подачи можно, а частоту вращения шпинделя стандартно нет, но думаю можно написать скрипт.

Частоту шпинделя в крайнем случае на инверторе всегда регулировать можно. Ну или каким нить тиристорным регулятором, если это однофазный фрезер

С плавной регулировкой частоты шпинделя проблема в том, что на стандартном экране интерфейса нет такого регулятора.
Разве что можно использовать пользовательские кнопки и повесить на них скрипты увеличения/уменьшения скорости (например на +/- 10%).
Как сделать свои элементы управления на интерфейсе я пока не понял.
Есть исходники интерфейса на Visual C++, есть еще разные способы создания интерфейса, но я пока не смог понять, какие именно.

Владельцы KFLOP скажите какой чип там на USB стоит? Надпись типа FT... около 40 ножек.

Impartial писал(а):Владельцы KFLOP скажите какой чип там на USB стоит? Надпись типа FT... около 40 ножек.

Надпись плохо видна похоже что FT245RL и ног примерно 40 не считал

Спасибо! Наверное 28 ног.

Посмотрю. Напишу, сфотографирую, но могу сказать, что связь по USB совершенно беспроблемная. На данный момент у меня плата болтается на соплях, питание от USB, провод - самый обычный без ферритовых колец, Напряжение в офисе скачет, этажом ниже большой цех от которого много мощных э/м помех (иногда даже ethernet подвисает), но при этом станок работает часами без сбоев.

Михаил, так понимаю не жалеете, что контроллер купили?
Какую функциональность на нем реализовали? Поделитесь с общественностью.

ukr-sasha писал(а):Михаил, так понимаю не жалеете, что контроллер купили?
Какую функциональность на нем реализовали? Поделитесь с общественностью.

Эээ... да какую функциональность... - к станку я его подключил, к самому обычному - трехкоординатный фрезер.
Без обратной связи и хитростей.
Интерфейс не исправлял, на пользовательские кнопки повесил команды:
Инициализации (хотя, ей не пользуюсь),
Включения / выключения шпинделя
Отправки станка на базу и отключения драйверов
Включение / выключение драйверов
Поиск нулевой плоскости Z по датчику касания

Окном визуализации и симуляцией - не пользуюсь - крайне неудобно сделано.

Для настойки пришлось изучить основы С++

Многое в интерфейсе неудобно и нелогично расположено. Например - изменение скорости подачи - изменяется ползунком, после чего нужно нажать кнопку "применить", а чтобы сбросить скорость на 100% - нужно ткнуть мышкой в цифровое окно, ввести с клавиатуры "1", и не нажимая Enter - нажать мышкой кнопку "применить".
Т.е. интерфейс сильно сырой, в нем многого не хватает (сразу все не вспомню), но при этом базовые операции выполняются без проблем.

Планировщик траектории работает идеально,
Импульсы плата генерирует очень точно ровно и стабильно, вплоть до точного интервала между импульсами (т.е интервал не плавает, а всегда равен обратной величине от текущей частоты).
За счет этого я настроил станок на вчетверо более высокие ускорения, чем были до этого с ncstudio (еще остался двукратный запас).
Максимальную скорость - так же установил - 10 000 мм/мин, против 4400, как было до этого.

Обратил в внимание, что за счет мягкости и плавности движения станка, удается использовать примерно в полтора раза более высокие скорости фрезеровки и при этом фрезы не ломаются (а раньше - тонкие фрезы (0.7 мм и тоньше) ломались от вибраций).

Сейчас времени нет писать подробно, так что на этом пока что все.

Impartial писал(а):Владельцы KFLOP скажите какой чип там на USB стоит? Надпись типа FT... около 40 ножек.

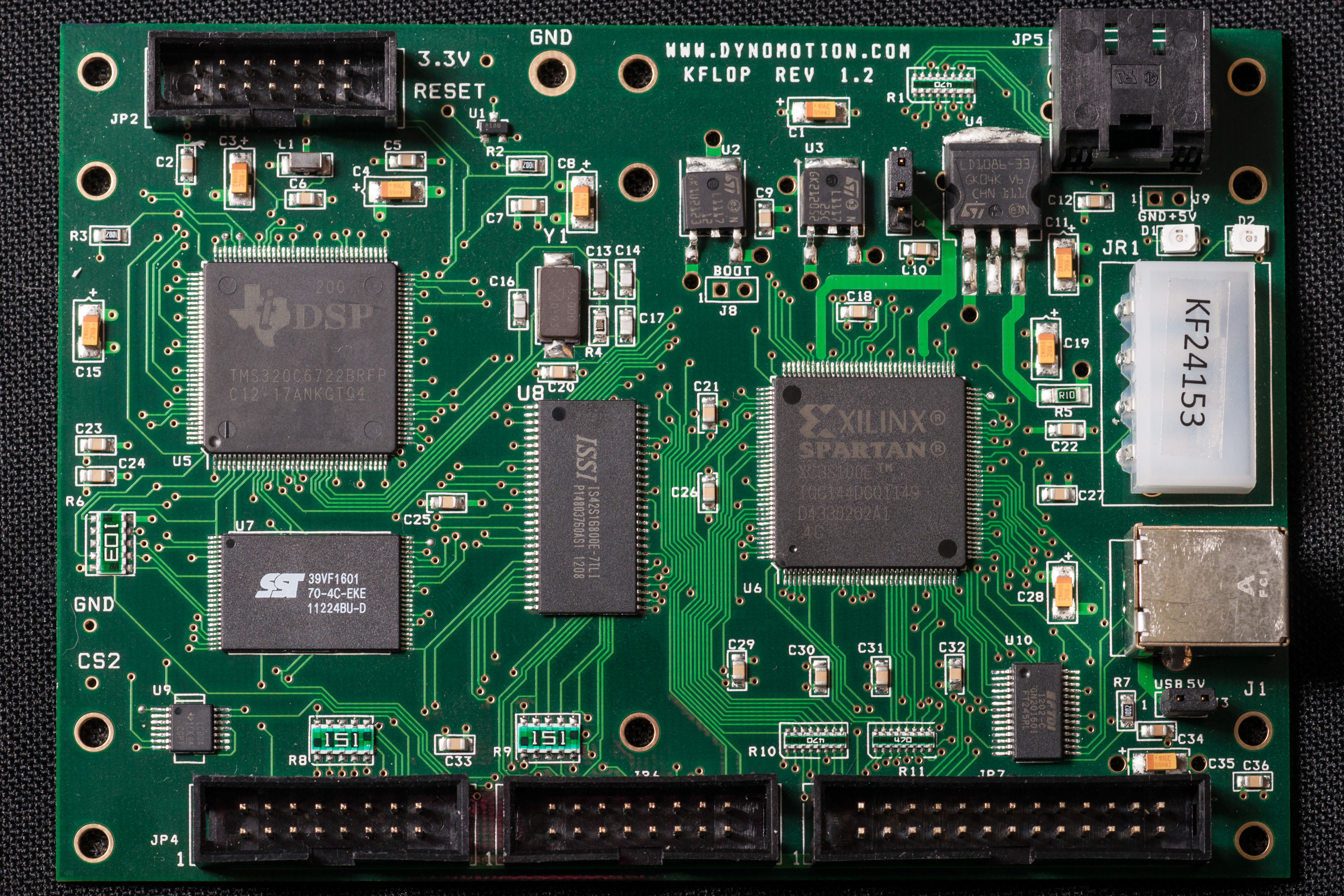

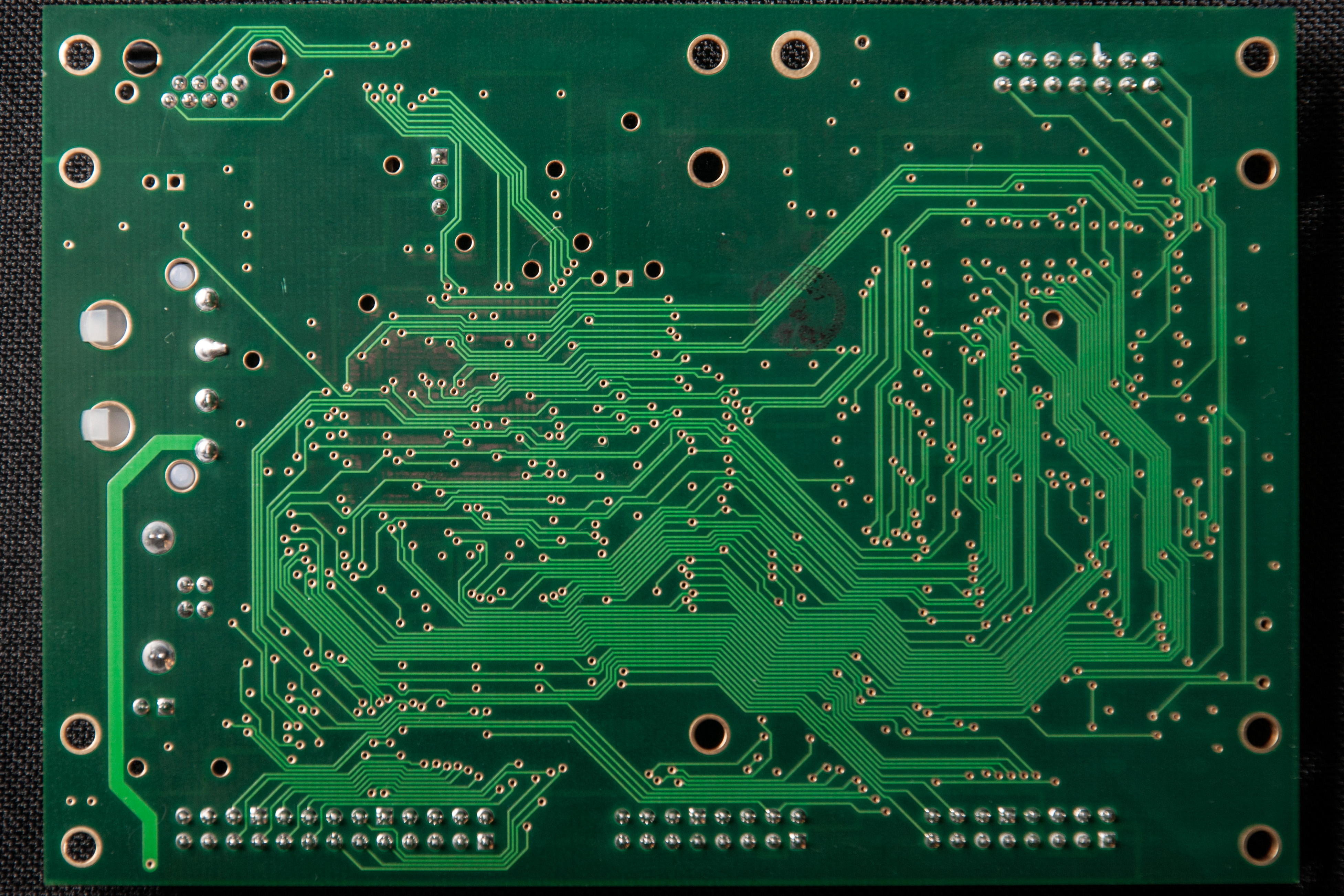

Вот, сфотографировал.

ukr-sasha писал(а):Какую функциональность на нем реализовали? Поделитесь с общественностью.

Да я даже не знаю, а какую функциональность на нем можно реализовать?
Обратную связь... не вижу в этом никакого смысла, во всяком случае применительно к моему станку.

Вот если бы можно было как-то вывести аналоговый сигнал, чтобы подключить сервоприводы с аналоговым управлением... не покупая Kanalog - вот это было бы интересно... Может быть шим регулировкой можно получить с обычных выходов аналоговый сигнал... Вроде бы есть возможность воспользоваться выходами PWM (JP6), и частоты шим, вроде бы, вполне достаточно (то ли 65, то ли 32 кГц), если сделать хороший преобразователь.
Надо почитать, попробовать.

!!!! Оказывается можно !!!! Выходы PWM для этого и предназначены!
Т.е. достаточно сделать простой преобразователь ШИМ -> напряжение, и можно управлять сервами с аналоговым входом. И никакой Kanalog не нужен!
Никаких лишних петель обратной связи!, точная настройка PID и фильтров!, графическое отображение настроек! Красота!

USB - офисно - бытовой интерфейс. В условиях промышленного цеха, рядом с плазмотроном или TIG сваркой он будет работать счастливо, но не долго. В сам принцип работы USB2 заложена склонность к зависанию. Можно попробовать поставить гальваноразвязку на USB, но это полумера, да и не везде она работает. Для меня эта плата интересна прежде всего открытыми исходниками на DSP. Сейчас потихоньку их изучаю. Есть идея перенести наиболее интересные места этого проекта на am3359 и работать и отлаживаться под родным техасовским CCS и SYS BIOS В качестве FPGA поставлю 3 или 4 циклон пожирнее. На первое время использую готовые киты, потом будет видно.

dpss писал(а):USB - офисно - бытовой интерфейс. В условиях промышленного цеха, рядом с плазмотроном или TIG сваркой он будет работать счастливо, но не долго.

Согласен,.. офисно-бытовой. Но недолго - это сколько? 50 лет? 100? Я полагаю мне хватит.

Как то так произошло, что другие контроллеры с ethernet подключением работали у меня намного менее стабильно. Может быть дело в качестве схемотехники, в протоколе обмена и т.д?

Я тоже задумывался об опторазвязке для USB, пока не подключил KFlop, но сейчас даже нет желания тратить деньги на приличный кабель с ферритовыми кольцами.

dpss, а зачем ты хочешь что-то переносить? чтобы продавать потом от своего имени, или хочешь сделать что-то лучше?
