Re: Наш цех.
Александр поразила схожесть...конструкций
там тоже под рейками вот такие как выше планки с наклонной плоскостью . все крепилось на штифты
и дополнительно на болты к станине...
рейки по метру но зубья подогнаны основательно в сопряжениях..
прямозубые мелкие как линейки использовались ( под энкодеры-сельсины ) , длинны более 3-х метров.
Вот на перемещения мощные косозубые шли ряд параллельно , так понял в них легче натяг выставить .
и увеличивается полезная рабочая зуба.
там тоже под рейками вот такие как выше планки с наклонной плоскостью . все крепилось на штифты
и дополнительно на болты к станине...
рейки по метру но зубья подогнаны основательно в сопряжениях..
прямозубые мелкие как линейки использовались ( под энкодеры-сельсины ) , длинны более 3-х метров.
Вот на перемещения мощные косозубые шли ряд параллельно , так понял в них легче натяг выставить .
и увеличивается полезная рабочая зуба.
-
- Зачётный участник
- Сообщения: 34042
- Зарегистрирован: 04 апр 2010, 19:22
- Репутация: 6194
- Откуда: Казахстан.
- Контактная информация:
Re: Наш цех.

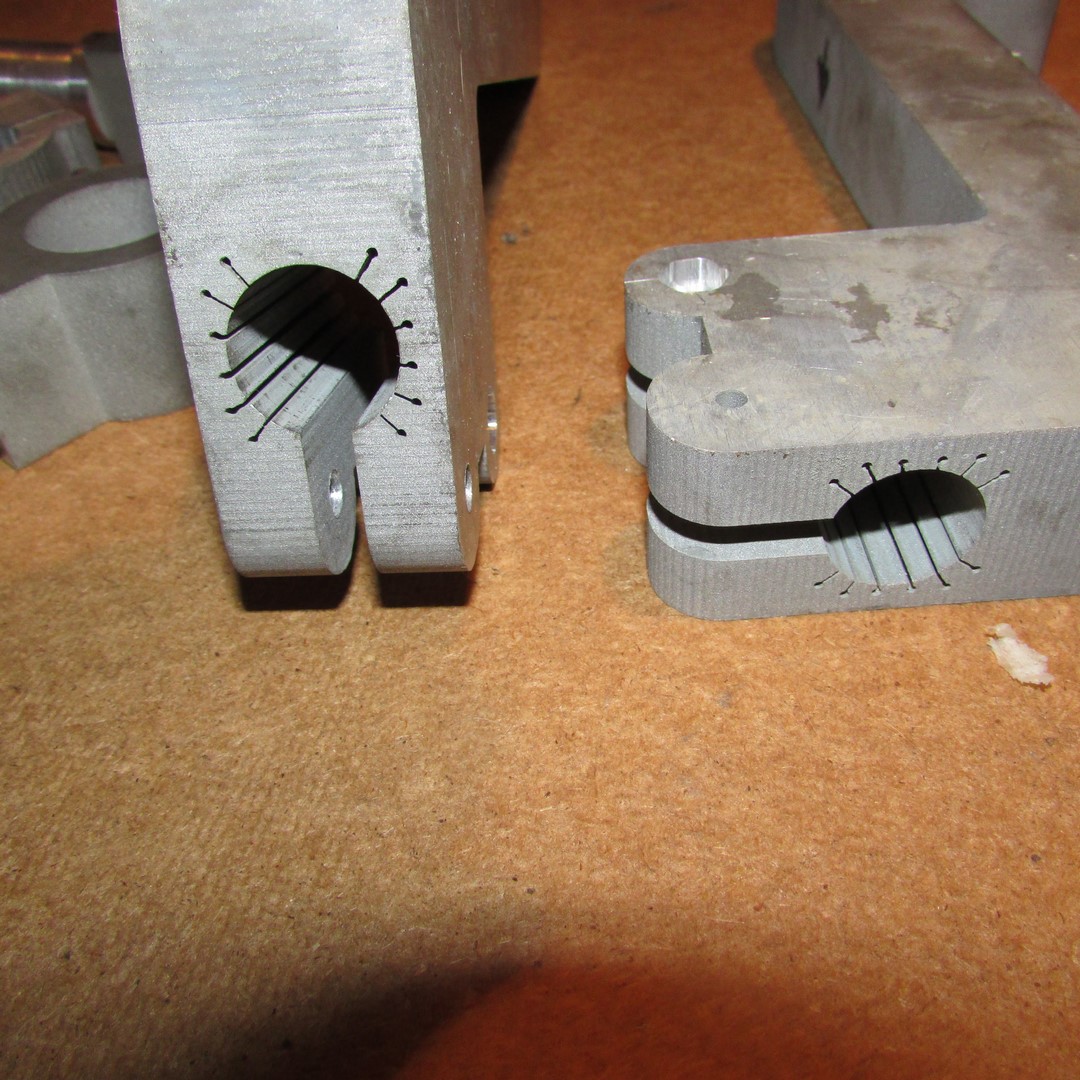

Крепления для станка.

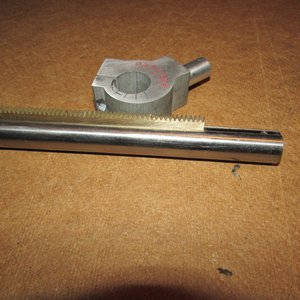

90% сделано на эрозии, 10% фрезерный станок. Зубчатая рейка тоже на эрозии сделана.
90% сделано на эрозии, 10% фрезерный станок. Зубчатая рейка тоже на эрозии сделана.
Дилетанту сложные вещи кажутся очень простыми, и только профессионал понимает насколько сложна самая простая вещь
Кто хочет - ищет возможности, кто не хочет - ищет оправдание.
Найди работу по душе и тебе не придется работать.
Кто хочет - ищет возможности, кто не хочет - ищет оправдание.
Найди работу по душе и тебе не придется работать.
-
- Зачётный участник
- Сообщения: 34042
- Зарегистрирован: 04 апр 2010, 19:22
- Репутация: 6194
- Откуда: Казахстан.
- Контактная информация:
Re: Наш цех.
ПодароШек

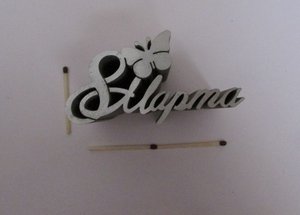

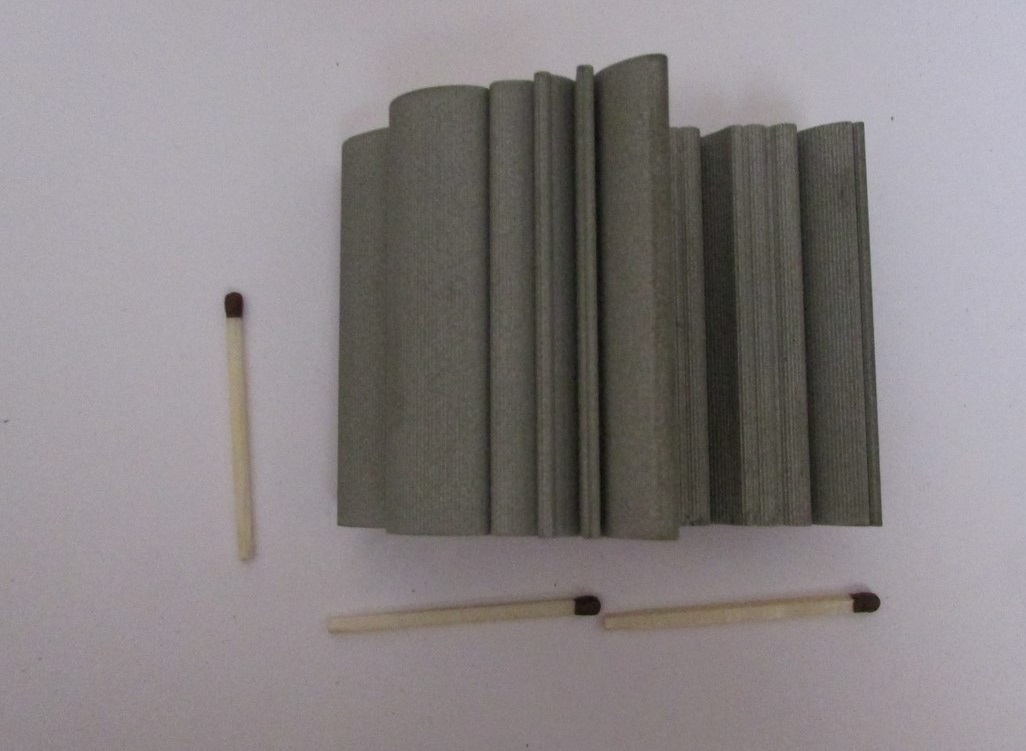

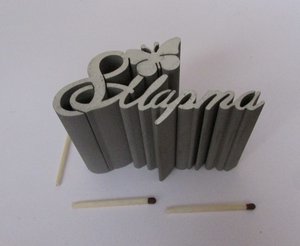

Ал, толщина 60мм, резалось 12 часов.

Ал, толщина 60мм, резалось 12 часов.
Дилетанту сложные вещи кажутся очень простыми, и только профессионал понимает насколько сложна самая простая вещь
Кто хочет - ищет возможности, кто не хочет - ищет оправдание.
Найди работу по душе и тебе не придется работать.
Кто хочет - ищет возможности, кто не хочет - ищет оправдание.
Найди работу по душе и тебе не придется работать.
-
- Зачётный участник
- Сообщения: 34042
- Зарегистрирован: 04 апр 2010, 19:22
- Репутация: 6194
- Откуда: Казахстан.
- Контактная информация:
Re: Наш цех.

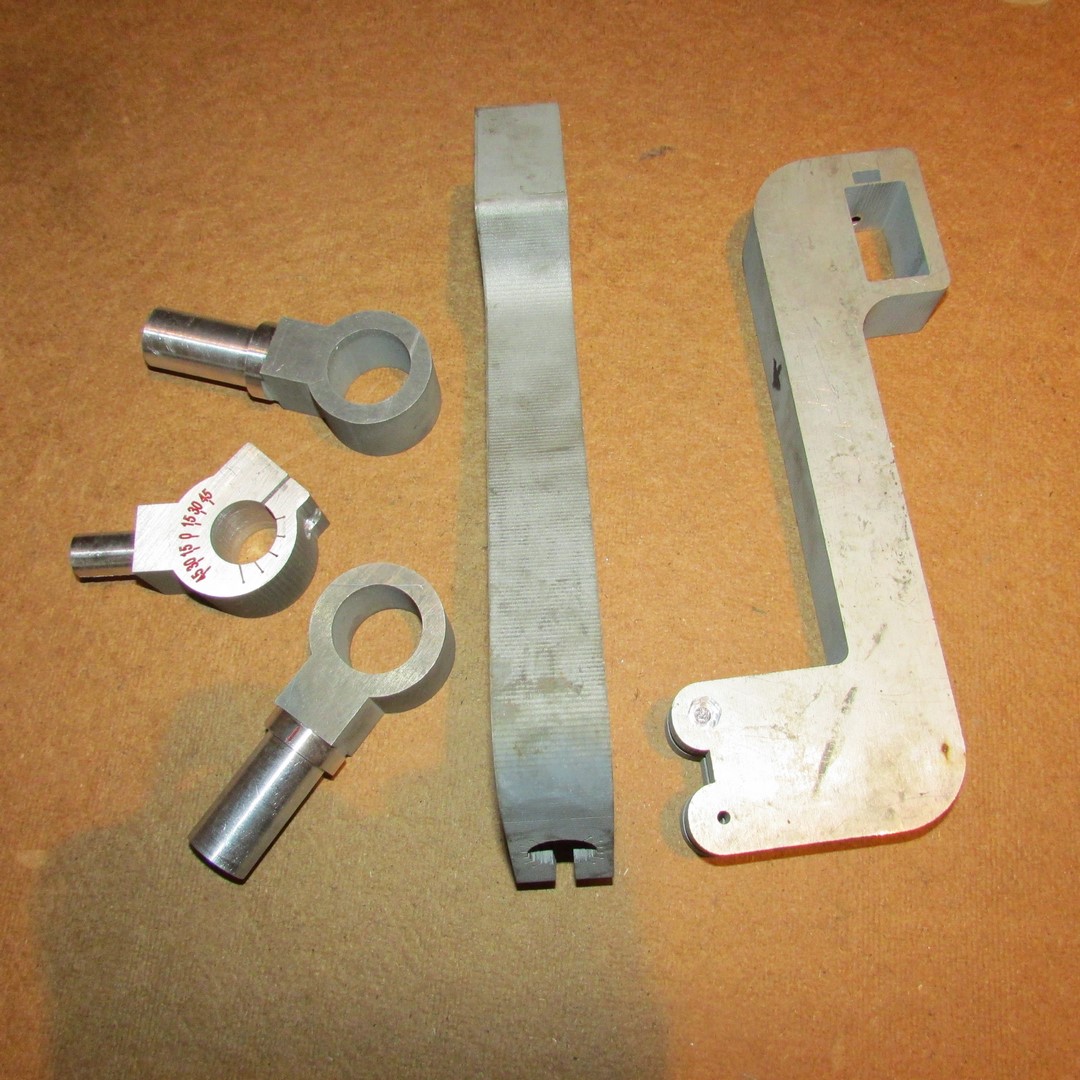

Пришлось делать 5шт. Шибко многим захотелось. Эт нужно в руках покрутить, чтоб понятьUmnik писал(а):Оценила хоть?)

Дилетанту сложные вещи кажутся очень простыми, и только профессионал понимает насколько сложна самая простая вещь
Кто хочет - ищет возможности, кто не хочет - ищет оправдание.
Найди работу по душе и тебе не придется работать.
Кто хочет - ищет возможности, кто не хочет - ищет оправдание.
Найди работу по душе и тебе не придется работать.
-
- Зачётный участник
- Сообщения: 34042
- Зарегистрирован: 04 апр 2010, 19:22
- Репутация: 6194
- Откуда: Казахстан.
- Контактная информация:
Re: Наш цех.
Ножи фигурные. Сталь У8а
Дилетанту сложные вещи кажутся очень простыми, и только профессионал понимает насколько сложна самая простая вещь
Кто хочет - ищет возможности, кто не хочет - ищет оправдание.
Найди работу по душе и тебе не придется работать.
Кто хочет - ищет возможности, кто не хочет - ищет оправдание.
Найди работу по душе и тебе не придется работать.
-
- Зачётный участник
- Сообщения: 34042
- Зарегистрирован: 04 апр 2010, 19:22
- Репутация: 6194
- Откуда: Казахстан.
- Контактная информация:
Re: Наш цех.

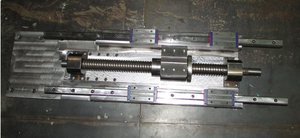

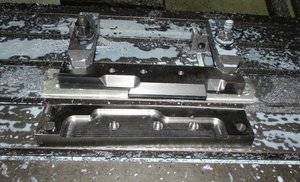

Ось Z на один проектик. Нижняя плита длиной 1000мм, толщина 30мм. Рельсы 30мм, ШВП 50мм.

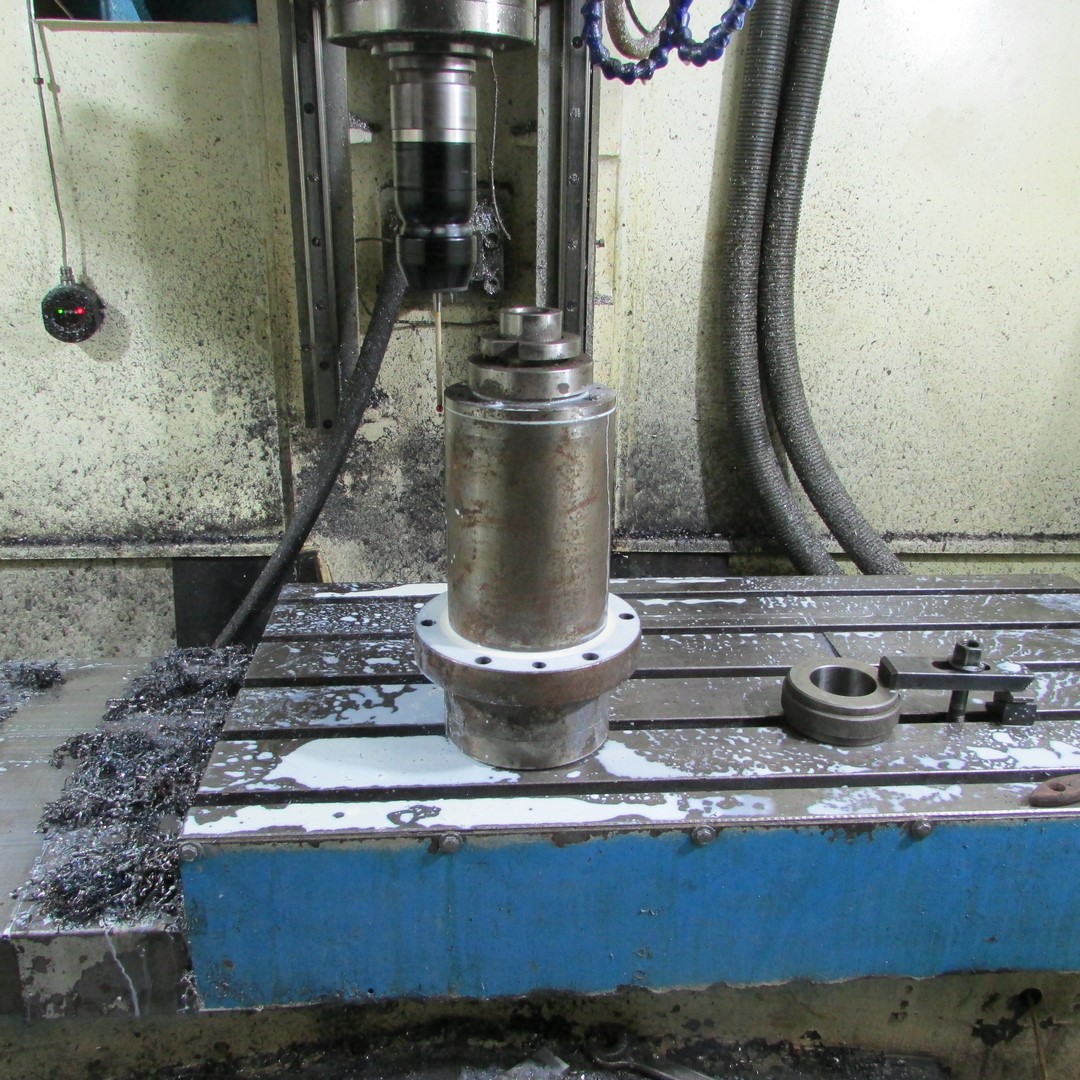

Длины штангеля не хватает чтобы померить диаметр шпинделя. Калибруем ренишоу по калибру, измеряем шпиндель.
Дилетанту сложные вещи кажутся очень простыми, и только профессионал понимает насколько сложна самая простая вещь
Кто хочет - ищет возможности, кто не хочет - ищет оправдание.
Найди работу по душе и тебе не придется работать.
Кто хочет - ищет возможности, кто не хочет - ищет оправдание.
Найди работу по душе и тебе не придется работать.
-
- Зачётный участник
- Сообщения: 34042
- Зарегистрирован: 04 апр 2010, 19:22
- Репутация: 6194
- Откуда: Казахстан.
- Контактная информация:
Re: Наш цех.

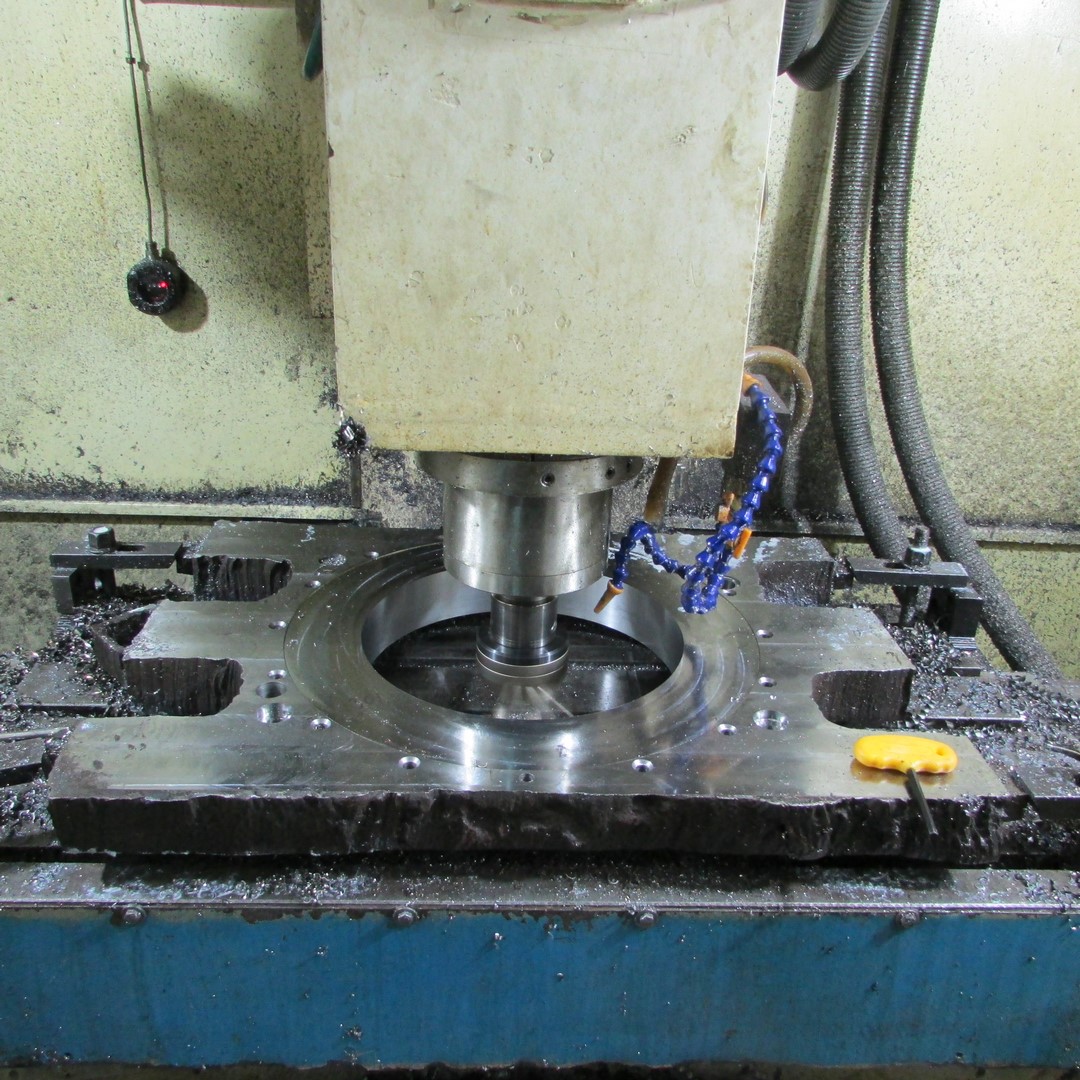

Расточка отверстия в штампе ф300мм. Китайской расточкой. Неплохая штуковина

Дилетанту сложные вещи кажутся очень простыми, и только профессионал понимает насколько сложна самая простая вещь
Кто хочет - ищет возможности, кто не хочет - ищет оправдание.
Найди работу по душе и тебе не придется работать.
Кто хочет - ищет возможности, кто не хочет - ищет оправдание.
Найди работу по душе и тебе не придется работать.
-
- Зачётный участник
- Сообщения: 34042
- Зарегистрирован: 04 апр 2010, 19:22
- Репутация: 6194
- Откуда: Казахстан.
- Контактная информация:
Re: Наш цех.

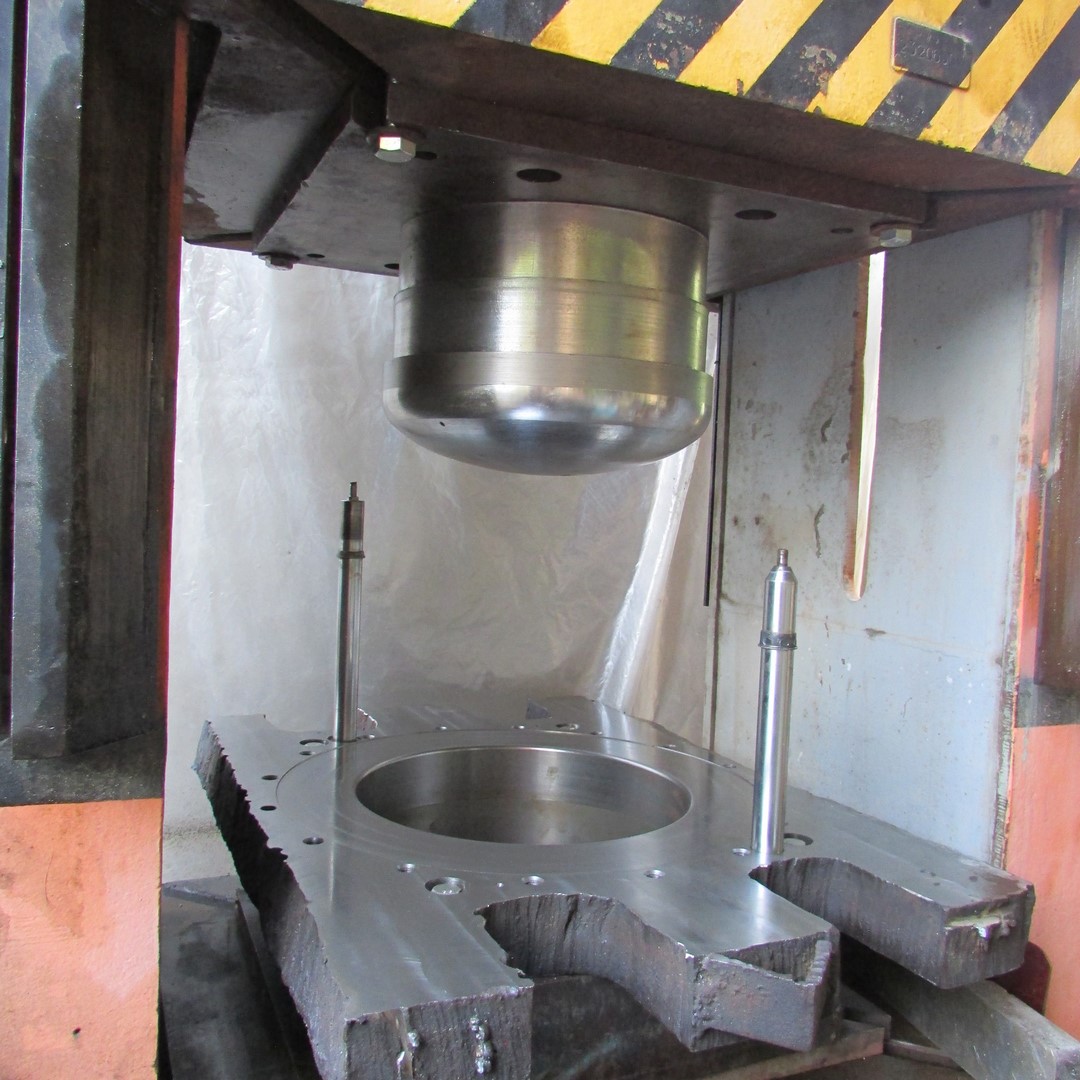

Штамп на испытании.
Дилетанту сложные вещи кажутся очень простыми, и только профессионал понимает насколько сложна самая простая вещь
Кто хочет - ищет возможности, кто не хочет - ищет оправдание.
Найди работу по душе и тебе не придется работать.
Кто хочет - ищет возможности, кто не хочет - ищет оправдание.
Найди работу по душе и тебе не придется работать.
-
- Зачётный участник
- Сообщения: 34042
- Зарегистрирован: 04 апр 2010, 19:22
- Репутация: 6194
- Откуда: Казахстан.
- Контактная информация:
Re: Наш цех.
Купили:

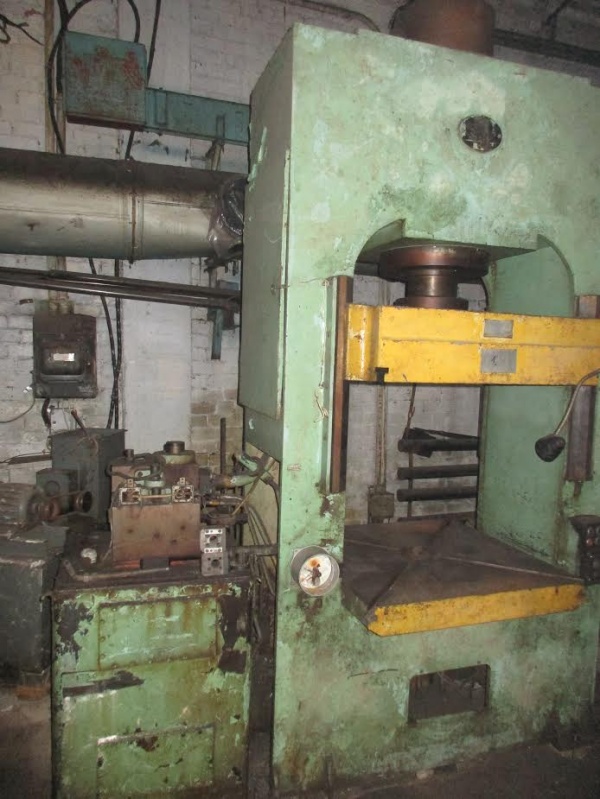

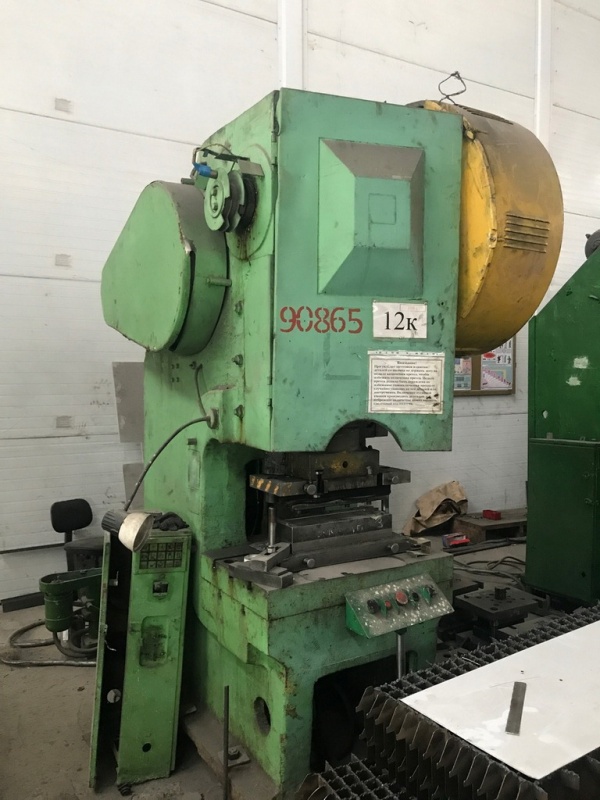

Пресс кривошипный 100тонн. Фото пресса взял с инета. Пресс гидравлический 250 тонн. Фото пресса взял с инета. Станок который непонятно как называется. Название станка по модели не гуглится. У станка стол карусельный. Имеется 4ре шпинделя. Деталь подается в станок автоматом, зажимается гидравликой. Обрабатывается шпинделем №1. Потом стол поворачивается на след. позицию и обрабатывается шпинделем №2 И так до 4х шпинделей.
Пресс кривошипный 100тонн. Фото пресса взял с инета. Пресс гидравлический 250 тонн. Фото пресса взял с инета. Станок который непонятно как называется. Название станка по модели не гуглится. У станка стол карусельный. Имеется 4ре шпинделя. Деталь подается в станок автоматом, зажимается гидравликой. Обрабатывается шпинделем №1. Потом стол поворачивается на след. позицию и обрабатывается шпинделем №2 И так до 4х шпинделей.
Дилетанту сложные вещи кажутся очень простыми, и только профессионал понимает насколько сложна самая простая вещь
Кто хочет - ищет возможности, кто не хочет - ищет оправдание.
Найди работу по душе и тебе не придется работать.
Кто хочет - ищет возможности, кто не хочет - ищет оправдание.
Найди работу по душе и тебе не придется работать.
-
- Мастер
- Сообщения: 1277
- Зарегистрирован: 07 окт 2015, 21:38
- Репутация: 1074
- Настоящее имя: Эдуард Чилиджян
- Откуда: Таганрог
- Контактная информация:
Re: Наш цех.
Хоть видос выложишь ,когда этот шайтан арба заведешь?
-
- Зачётный участник
- Сообщения: 34042
- Зарегистрирован: 04 апр 2010, 19:22
- Репутация: 6194
- Откуда: Казахстан.
- Контактная информация:
Re: Наш цех.

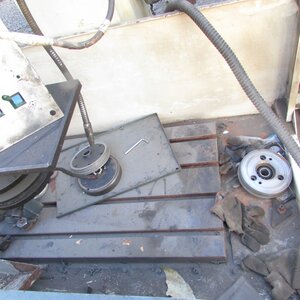

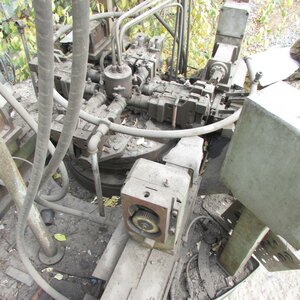

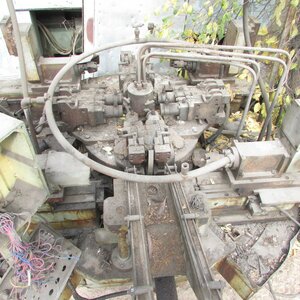

Брали прессы, этот отдали в нагрузку. Есть идеи как его применить, но будет это не скоро.
Дилетанту сложные вещи кажутся очень простыми, и только профессионал понимает насколько сложна самая простая вещь
Кто хочет - ищет возможности, кто не хочет - ищет оправдание.
Найди работу по душе и тебе не придется работать.
Кто хочет - ищет возможности, кто не хочет - ищет оправдание.
Найди работу по душе и тебе не придется работать.
-
- Зачётный участник
- Сообщения: 34042
- Зарегистрирован: 04 апр 2010, 19:22
- Репутация: 6194
- Откуда: Казахстан.
- Контактная информация:
Re: Наш цех.

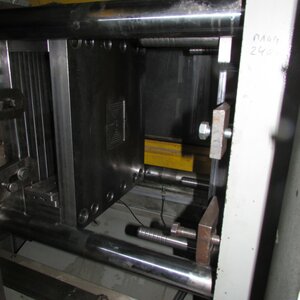

С месяц назад купили ТПА на 200кубиков.

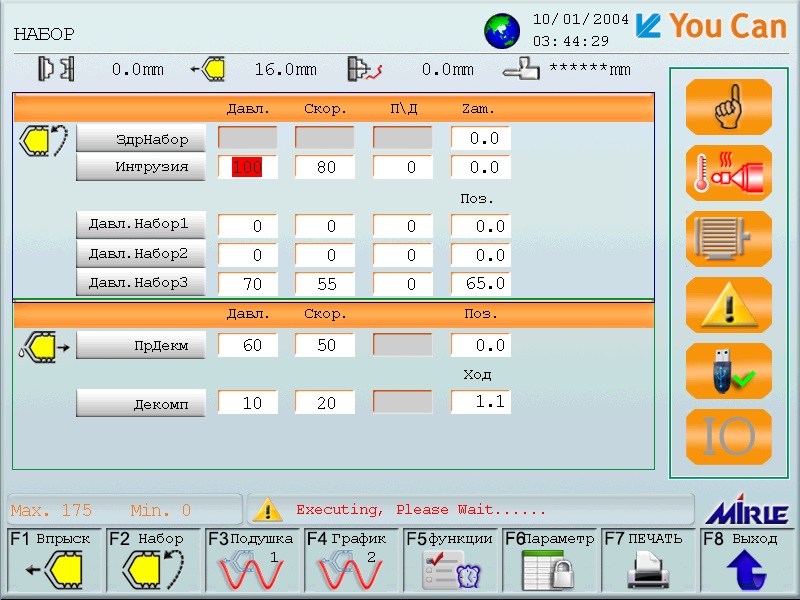

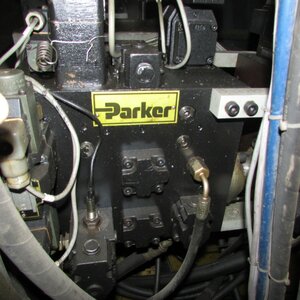

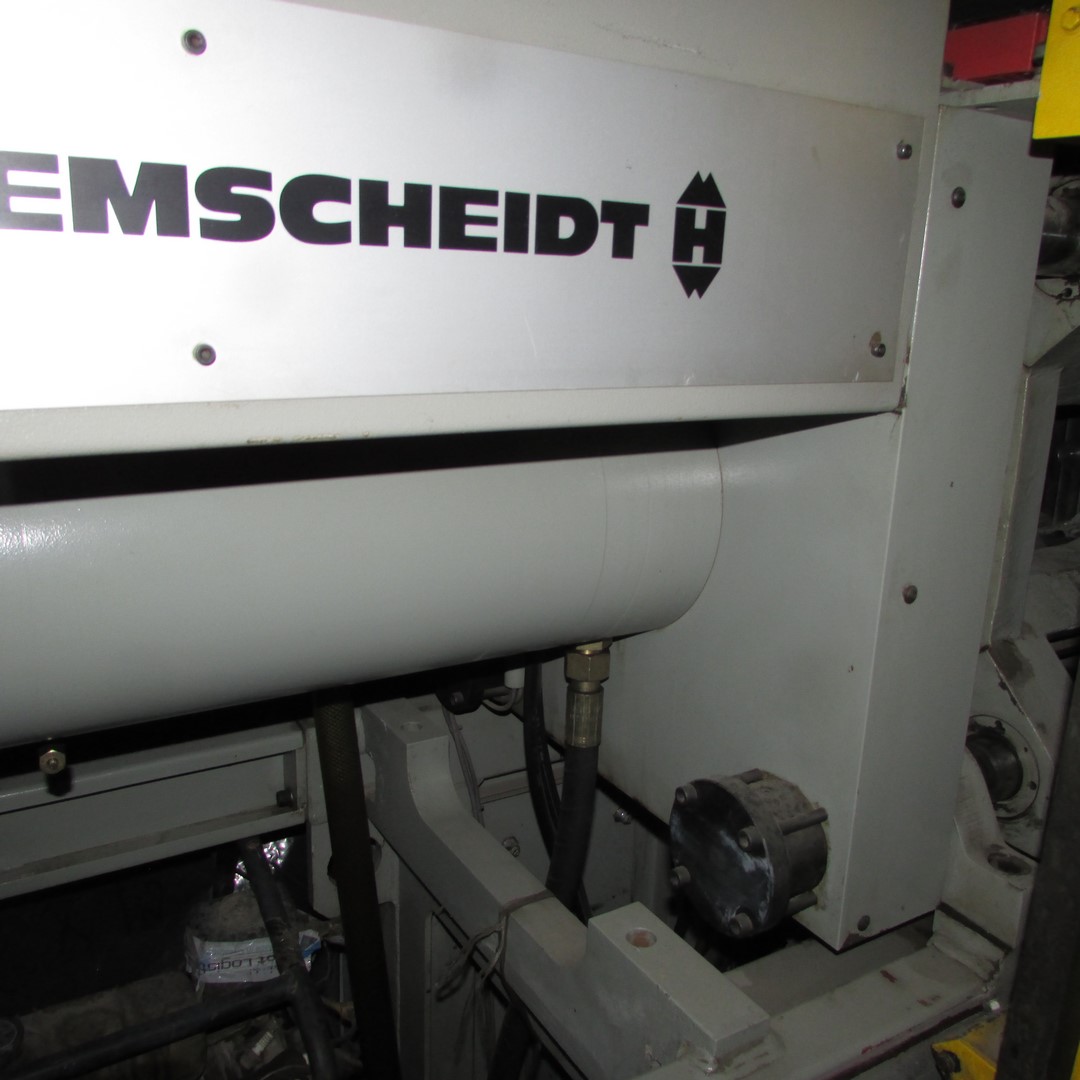

Станок немец. На станке стоит 3 линейки резистивные. Смыкание, впрыск, ход толкателя по линейкам. Разрешение линеек при длине 500мм = 0,1мм гидравлика Паркер. Сделали пробную прессформу 400х500. Колонки куплены с Китая. Интересно сделаны колонки. В месте где колонки запрессовываются, имеется утолщение на 5 соток. Надо расточить отверстия чтобы колонка заходило по скользящей в плиту. А расширение обеспечивает посадку. Ждем с Китая толкатели, литники, знаки ... Стойка модернизирована, Тайвань. в ней разбираться и разбираться.
Станок немец. На станке стоит 3 линейки резистивные. Смыкание, впрыск, ход толкателя по линейкам. Разрешение линеек при длине 500мм = 0,1мм гидравлика Паркер. Сделали пробную прессформу 400х500. Колонки куплены с Китая. Интересно сделаны колонки. В месте где колонки запрессовываются, имеется утолщение на 5 соток. Надо расточить отверстия чтобы колонка заходило по скользящей в плиту. А расширение обеспечивает посадку. Ждем с Китая толкатели, литники, знаки ... Стойка модернизирована, Тайвань. в ней разбираться и разбираться.
Дилетанту сложные вещи кажутся очень простыми, и только профессионал понимает насколько сложна самая простая вещь
Кто хочет - ищет возможности, кто не хочет - ищет оправдание.
Найди работу по душе и тебе не придется работать.
Кто хочет - ищет возможности, кто не хочет - ищет оправдание.
Найди работу по душе и тебе не придется работать.
-
- Зачётный участник
- Сообщения: 34042
- Зарегистрирован: 04 апр 2010, 19:22
- Репутация: 6194
- Откуда: Казахстан.
- Контактная информация:
Re: Наш цех.

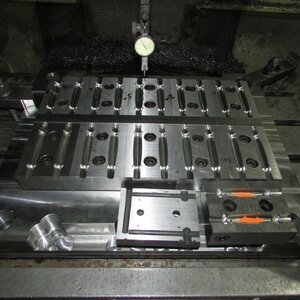

Формообразующие для 20 местной прессформы. Внутри блоков каналы для охлаждающей воды.
Резка, обдирка заготовок.
Черновое фрезерование, сверление, резьбонарезание.
Закалка, отпуск.
Шлифовка.
Чистовое фрезерование закаленной стали 43-45HRC.
Эрозионная резка отверстий.
Один блок разорвало при закалке(на фото спереди), по внутренним водяным каналам. Осталось чуть чуть доработать напильником
Резка, обдирка заготовок.
Черновое фрезерование, сверление, резьбонарезание.
Закалка, отпуск.
Шлифовка.
Чистовое фрезерование закаленной стали 43-45HRC.
Эрозионная резка отверстий.
Один блок разорвало при закалке(на фото спереди), по внутренним водяным каналам. Осталось чуть чуть доработать напильником

Дилетанту сложные вещи кажутся очень простыми, и только профессионал понимает насколько сложна самая простая вещь
Кто хочет - ищет возможности, кто не хочет - ищет оправдание.
Найди работу по душе и тебе не придется работать.
Кто хочет - ищет возможности, кто не хочет - ищет оправдание.
Найди работу по душе и тебе не придется работать.
-
- Зачётный участник
- Сообщения: 34042
- Зарегистрирован: 04 апр 2010, 19:22
- Репутация: 6194
- Откуда: Казахстан.
- Контактная информация:
Re: Наш цех.

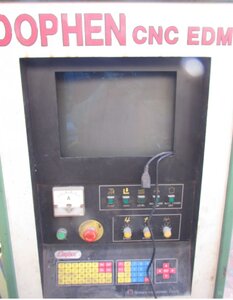

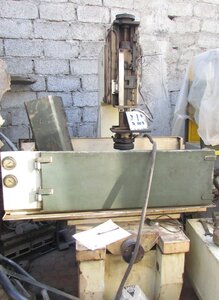

Купили EDM эрозионо прошивной. 50А. Стол 400*700. На всех осях линейки.
ЧПУ под замену. Хочется иметь обработку в 3-4осях, а не в одной Z как сейчас.
Ось Z с двумя моторами. Что хорошо для использовании станка как супердрель, и как прошивной.
ЧПУ под замену. Хочется иметь обработку в 3-4осях, а не в одной Z как сейчас.
Ось Z с двумя моторами. Что хорошо для использовании станка как супердрель, и как прошивной.
Дилетанту сложные вещи кажутся очень простыми, и только профессионал понимает насколько сложна самая простая вещь
Кто хочет - ищет возможности, кто не хочет - ищет оправдание.
Найди работу по душе и тебе не придется работать.
Кто хочет - ищет возможности, кто не хочет - ищет оправдание.
Найди работу по душе и тебе не придется работать.
-
- Мастер
- Сообщения: 959
- Зарегистрирован: 29 окт 2017, 14:08
- Репутация: 61
- Настоящее имя: Makc
- Откуда: Ярославль
- Контактная информация:
Re: Наш цех.
прям наш напоминает, там винда 95..
-
- Зачётный участник
- Сообщения: 34042
- Зарегистрирован: 04 апр 2010, 19:22
- Репутация: 6194
- Откуда: Казахстан.
- Контактная информация:
Re: Наш цех.
У нас ДОС. Даже винчестера нет в компьютере. В ISA вставляется плата с ПЗУ, в которую зашита программа. Это у них такая лицензияsteals_y2k писал(а): ↑ прям наш напоминает, там винда 95..

steals_y2k , если не сложно сфоткай у себя экран с настройками генератора. Мин. и макс. время импульсов интересует.
Дилетанту сложные вещи кажутся очень простыми, и только профессионал понимает насколько сложна самая простая вещь
Кто хочет - ищет возможности, кто не хочет - ищет оправдание.
Найди работу по душе и тебе не придется работать.
Кто хочет - ищет возможности, кто не хочет - ищет оправдание.
Найди работу по душе и тебе не придется работать.
-
- Мастер
- Сообщения: 959
- Зарегистрирован: 29 окт 2017, 14:08
- Репутация: 61
- Настоящее имя: Makc
- Откуда: Ярославль
- Контактная информация:
-
- Мастер
- Сообщения: 959
- Зарегистрирован: 29 окт 2017, 14:08
- Репутация: 61
- Настоящее имя: Makc
- Откуда: Ярославль
- Контактная информация:
-
- Зачётный участник
- Сообщения: 34042
- Зарегистрирован: 04 апр 2010, 19:22
- Репутация: 6194
- Откуда: Казахстан.
- Контактная информация:
Re: Наш цех.
Наша сегодня частично зафурычилаsteals_y2k писал(а): ↑ у нас не такая немного. с бесконечной проволокой.
там только ток и напряжение.

Дилетанту сложные вещи кажутся очень простыми, и только профессионал понимает насколько сложна самая простая вещь
Кто хочет - ищет возможности, кто не хочет - ищет оправдание.
Найди работу по душе и тебе не придется работать.
Кто хочет - ищет возможности, кто не хочет - ищет оправдание.
Найди работу по душе и тебе не придется работать.
