Так уж повелось, что на форуме я стал очень редко появляться работа (две работы, или три...) и ребенок не оставляют времени, не знаю кто из них больше не оставляет. Но раз уж сегодня форс мажор пришлось зайти. И нет худа без добра, покажу некоторые наши изделия.
----
тут будет список

[Nick]

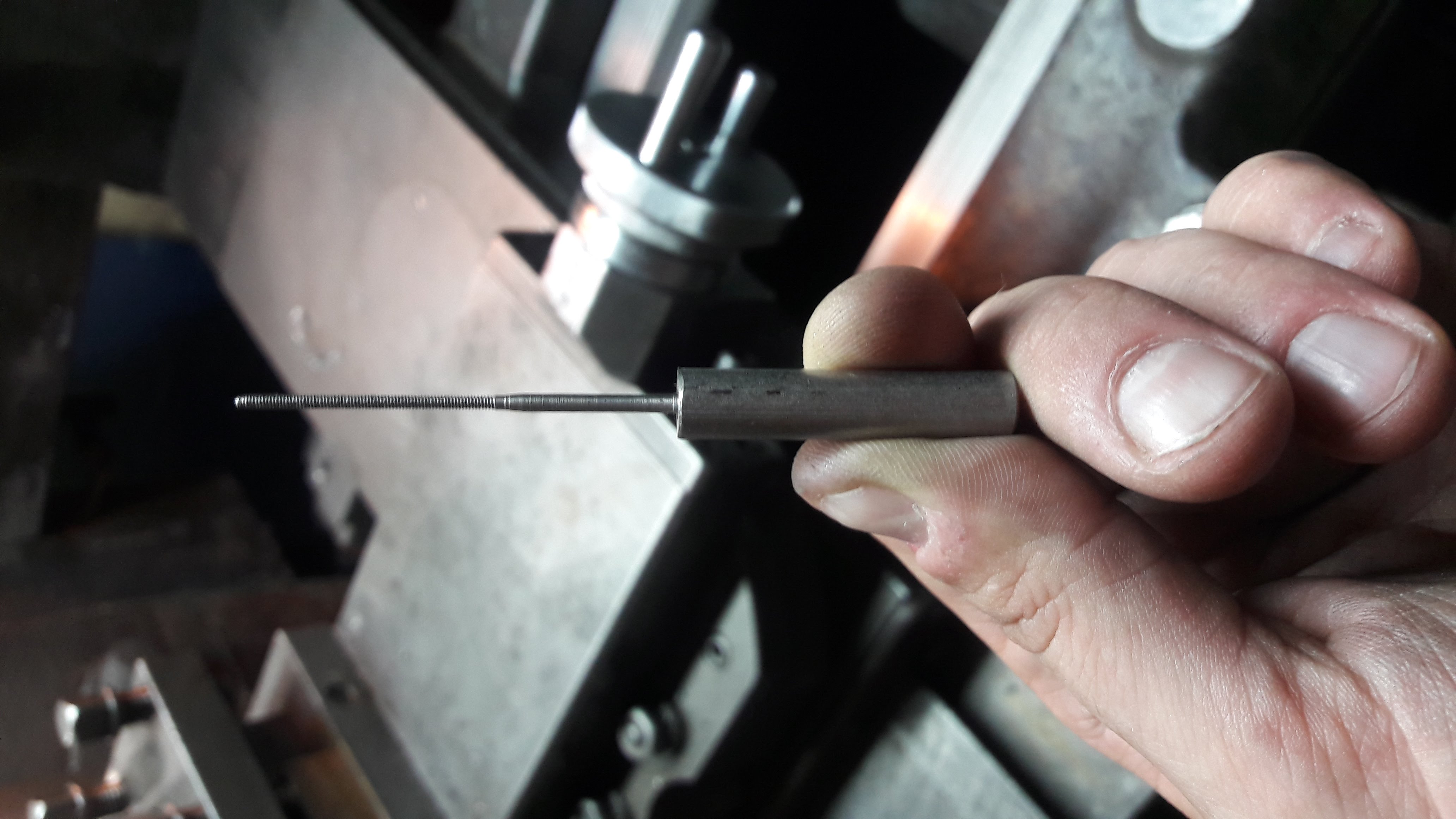

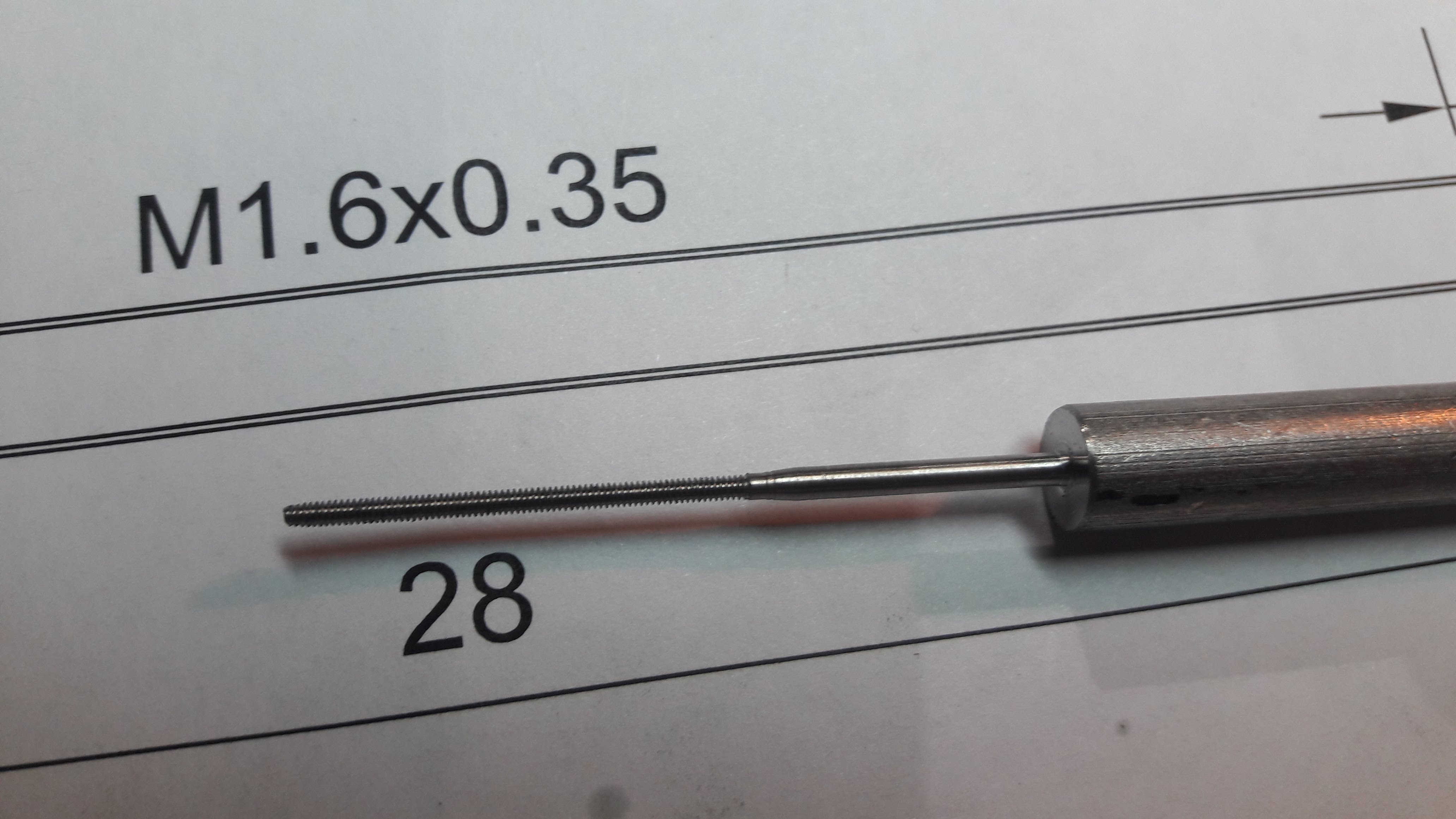

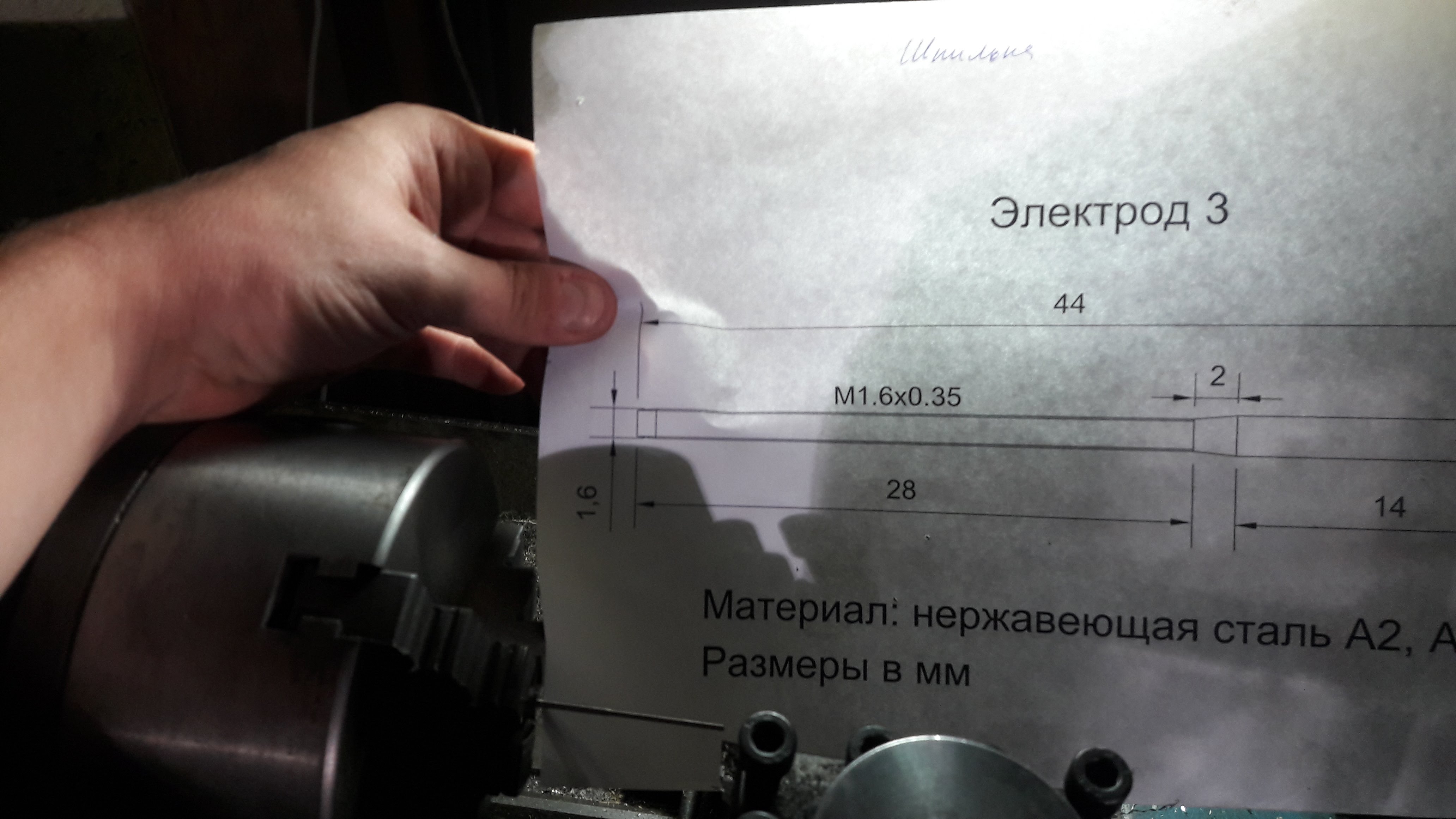

На днях выточили детальку, нержавейка диаметр 2-1.6мм длинна 44:
На втором фото на деталь намотало стружку - попортило поверхность.

[sima8520]

НИК дай почетного участника, год прошу уже. Только после восстановления моего основного аккаунта, этот я надеюсь временный))

[Serg]

Ага, сейчас он фоток своих напостит, "почётного" понараздаёт... А завтра БД из бэкапа восстановит...

[sima8520]

Да я шучу))))

[Nick]

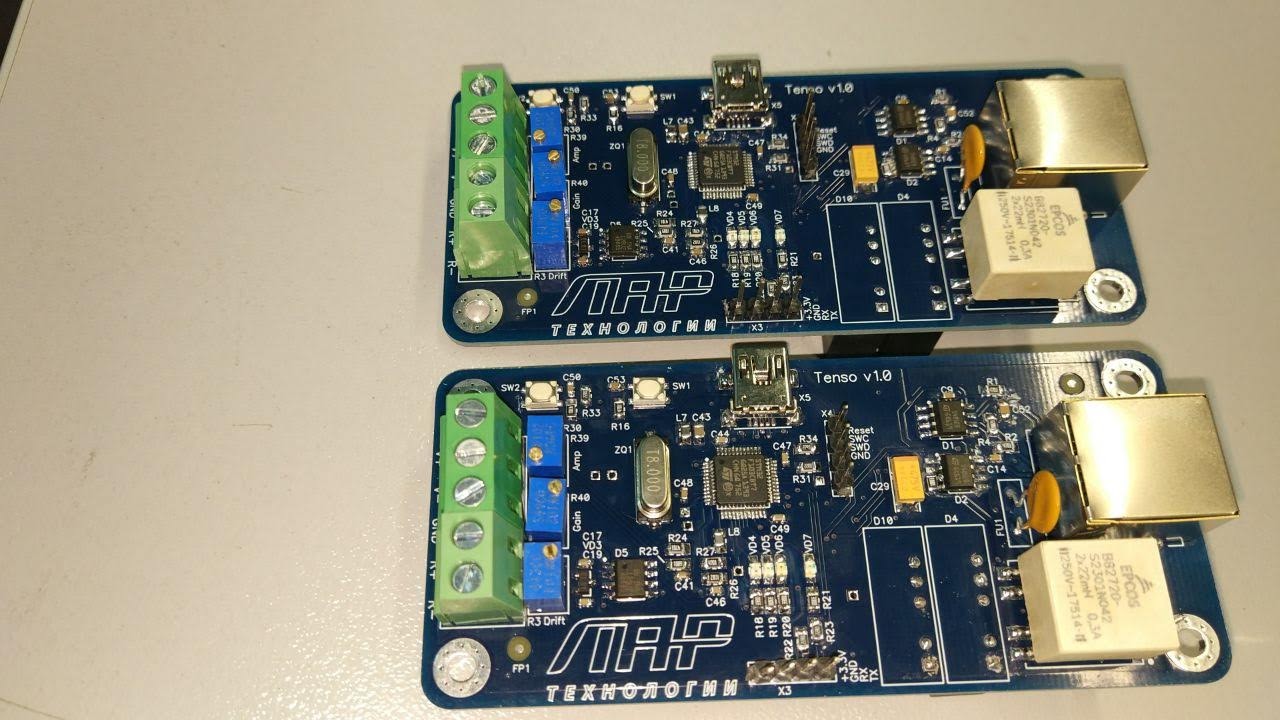

Маленькие платки для обработки тензодатчиков в реальном времени. Подключаются по ssi к Mesa 7i74. Очень удобно - подключение по 1 витой паре, по ней идет и сигнал и питание. К одной 7i74 можно подключить до 8 таких плат. Сейчас снимает показания на 2кГц. Плата работает на STM32.
К ним сделали алюминиевый корпус, но сейчас фото нет.

[admin]

Изделие - Гироскоп для демонстрации БИНС - бесплатформенной инерционной навигационной системы.
Вообще, все авиационные приборы это черные коробочки (все кроме черного ящика ) с разъемами с одной стороны и максимум одной лампочкой.
Производителю захотелось эффектно презентовать очередную черную коробочку очередной прибор.

Кольца повторяют движение объектов на экране. Плюс был режим вертолет - на стенде устанавливался джойстик и на экране рисовался вертолет летящий над рельефом, кольца повторяли все движения вертолета.

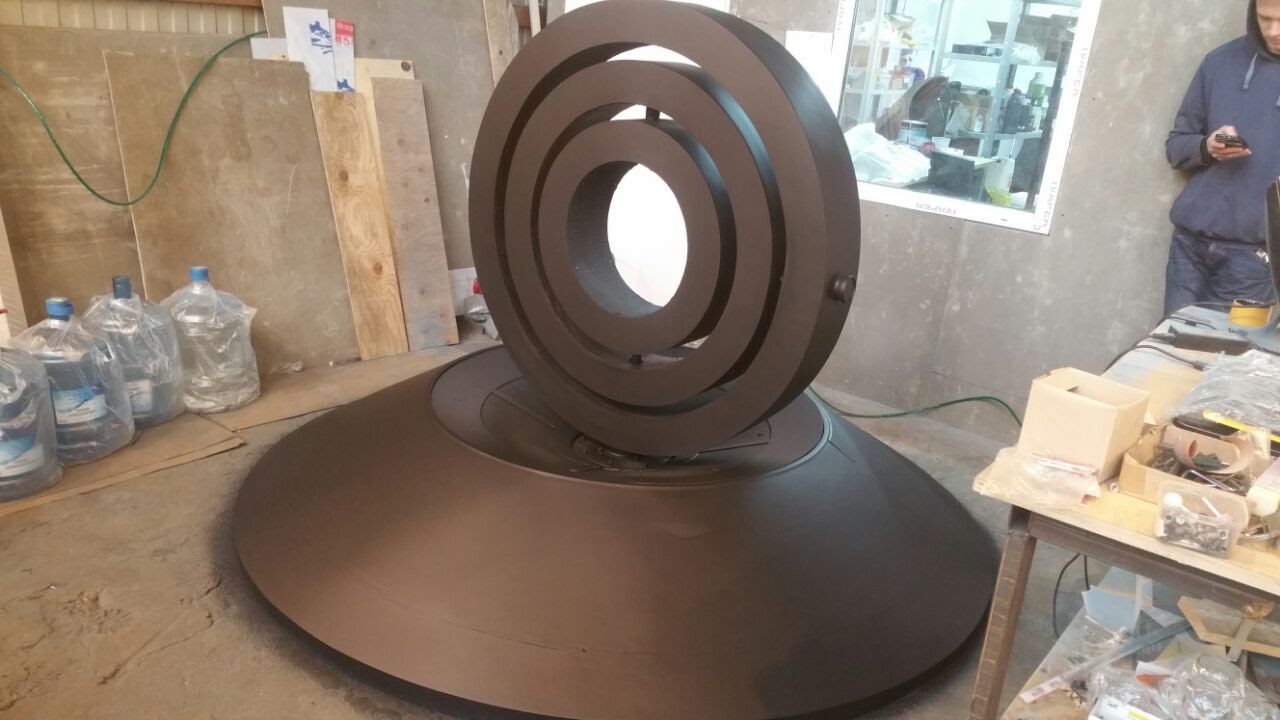

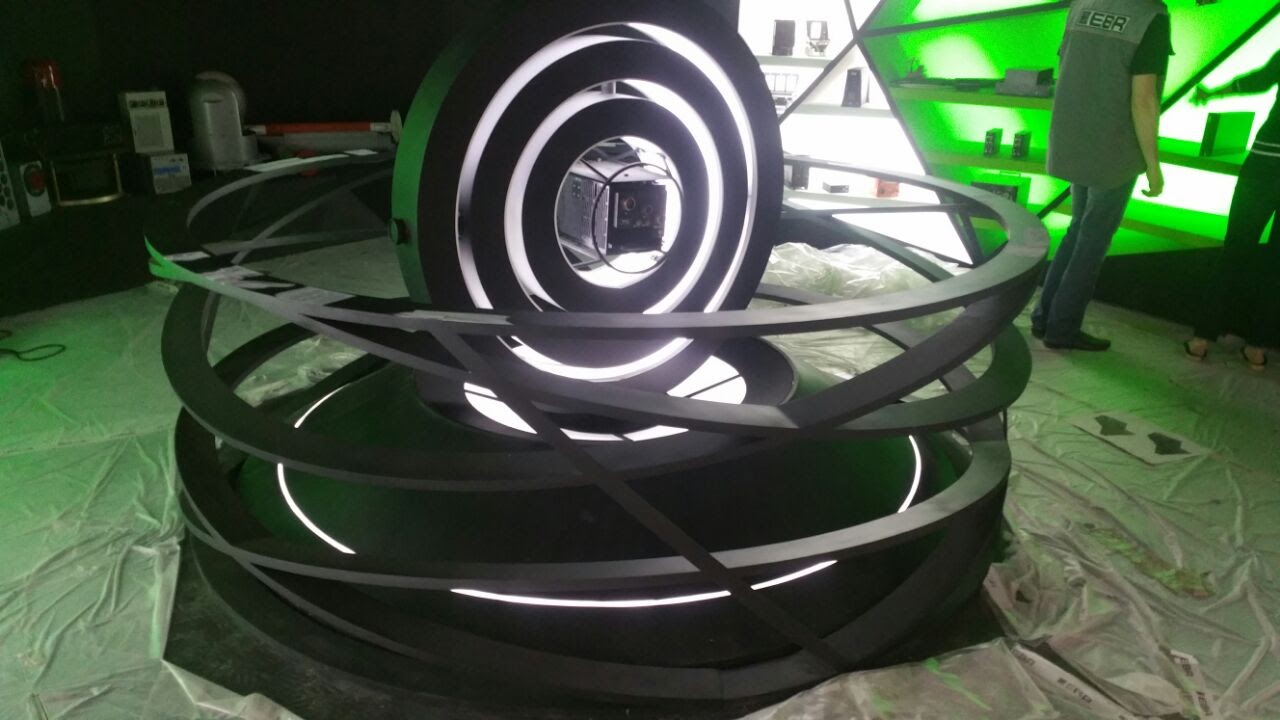

Нами был спроектирован и изготовлен "гироскоп" с 3 кольцами каждое может вращаться в любую сторону бесконечно.
Самым сложным было упихать двигатели, редуктора и слипринги в достаточно тонкие кольца. Кстати первая версия колец изготовлена из стали. Весят они наверное 100+ кг. Втроем еле поднимали.

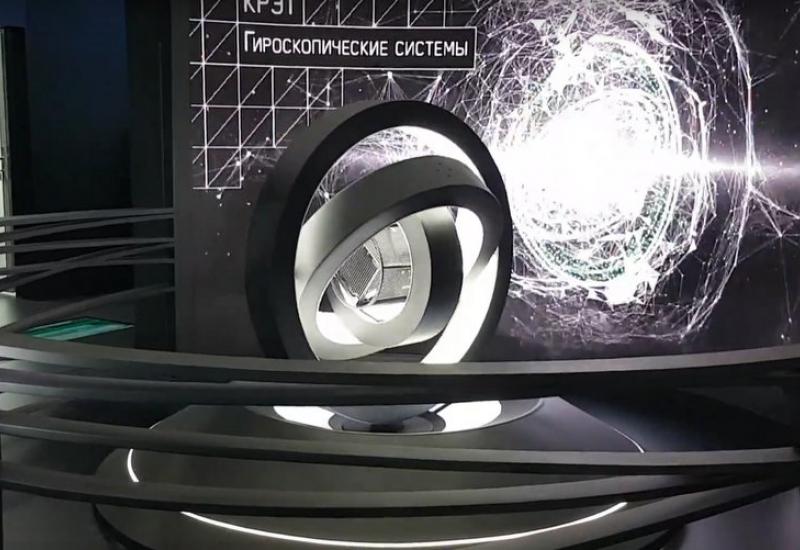

Изделие можно было увидеть на выставках Армия 2016, Helirussia 2017, Макс 2017. Вроде как в итоге изделие должны были установить в парке Патриот или в Кубинке на постоянную экспозицию.

https://www.youtube.com/watch?v=2GD2xdaUKgQ&feature
https://www.youtube.com/watch?v=t2rXJpe ... e=youtu.be

[Nick]

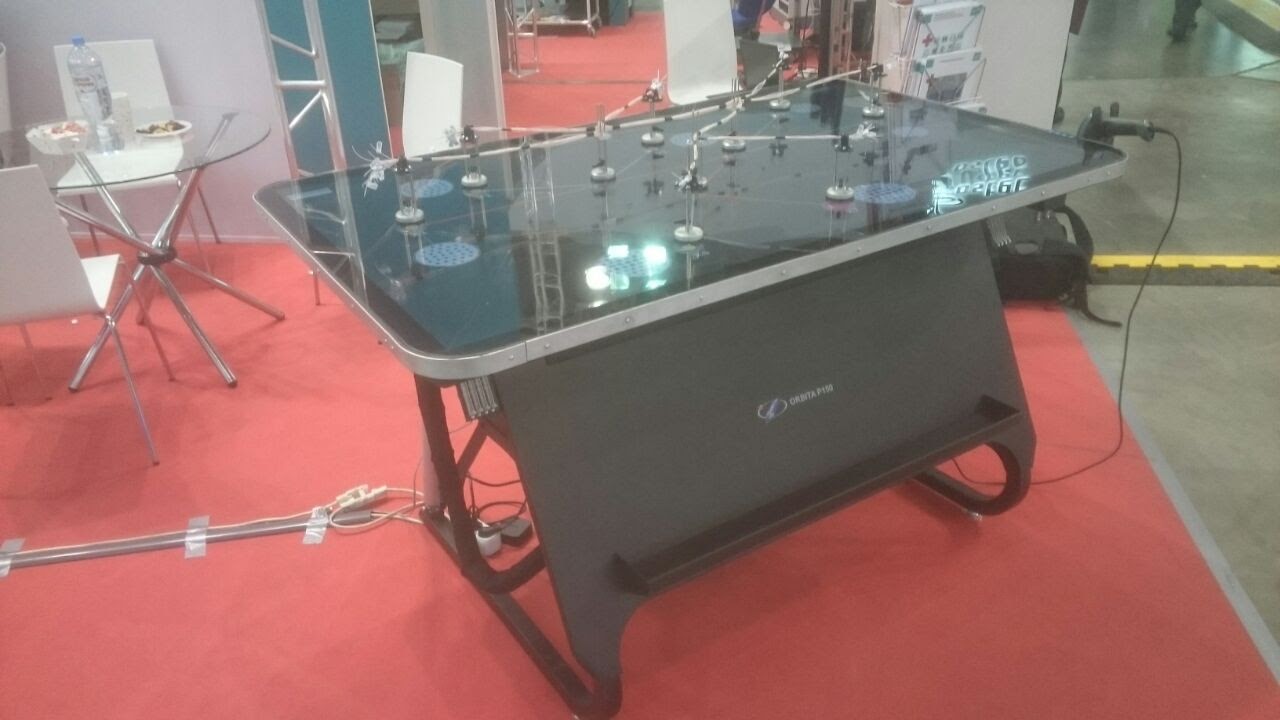

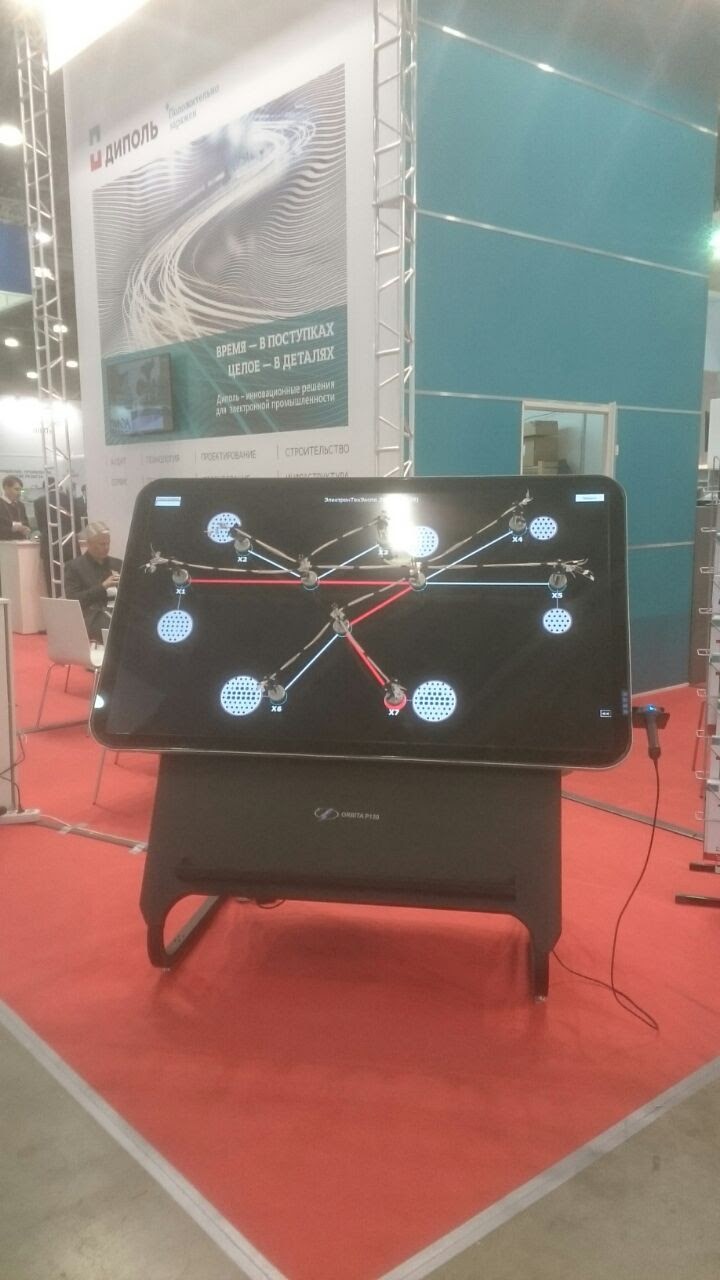

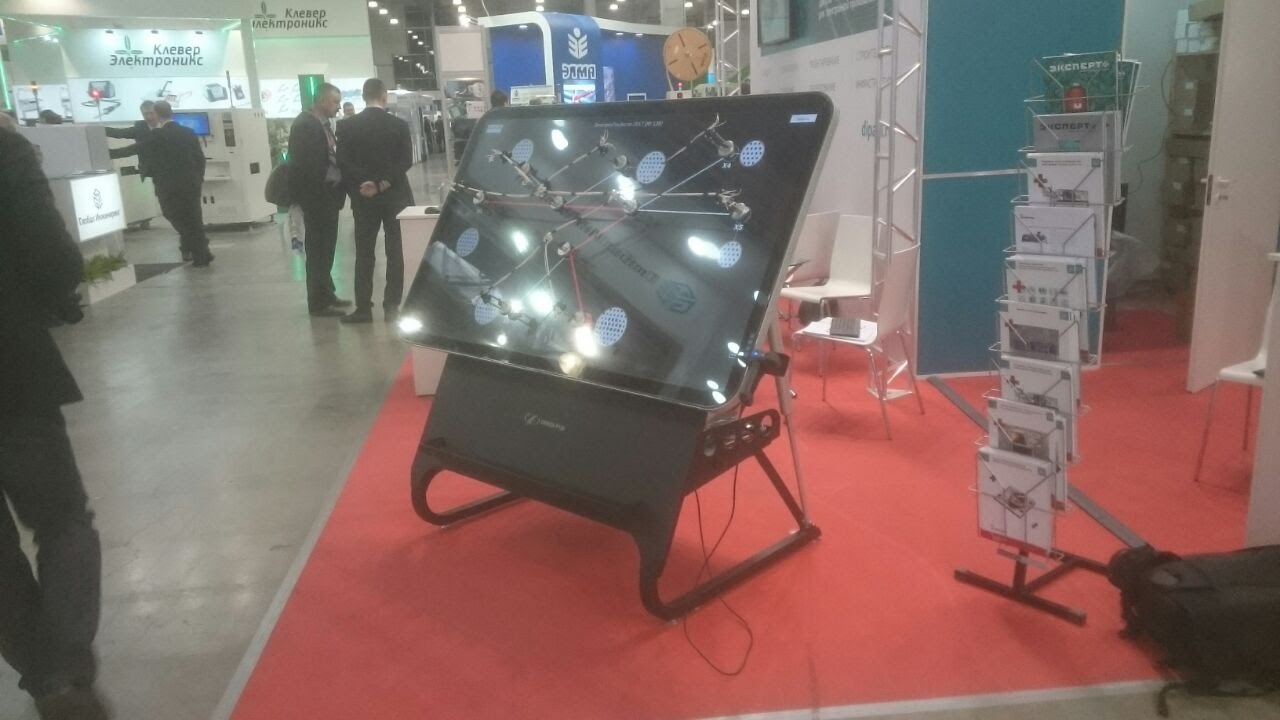

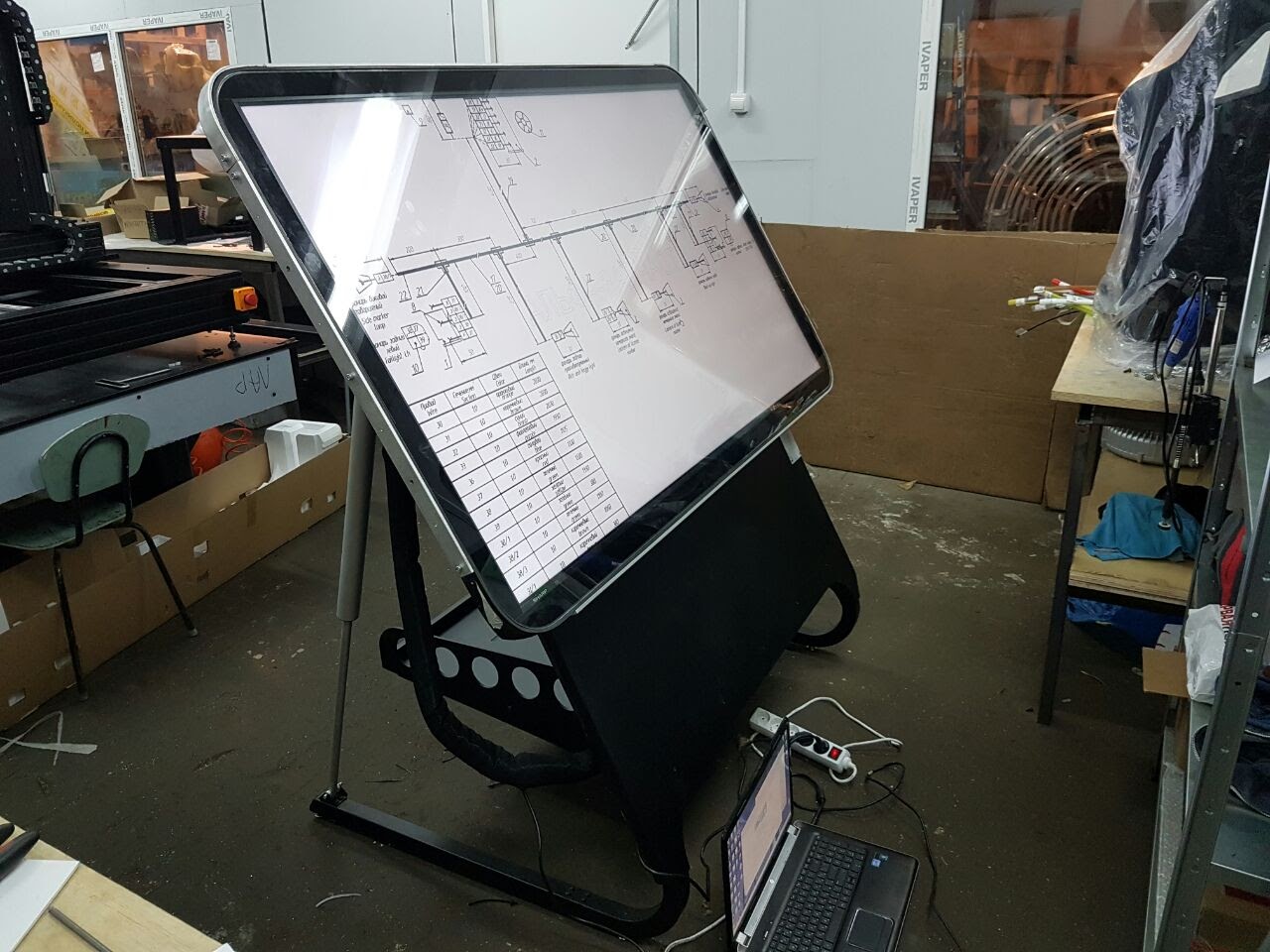

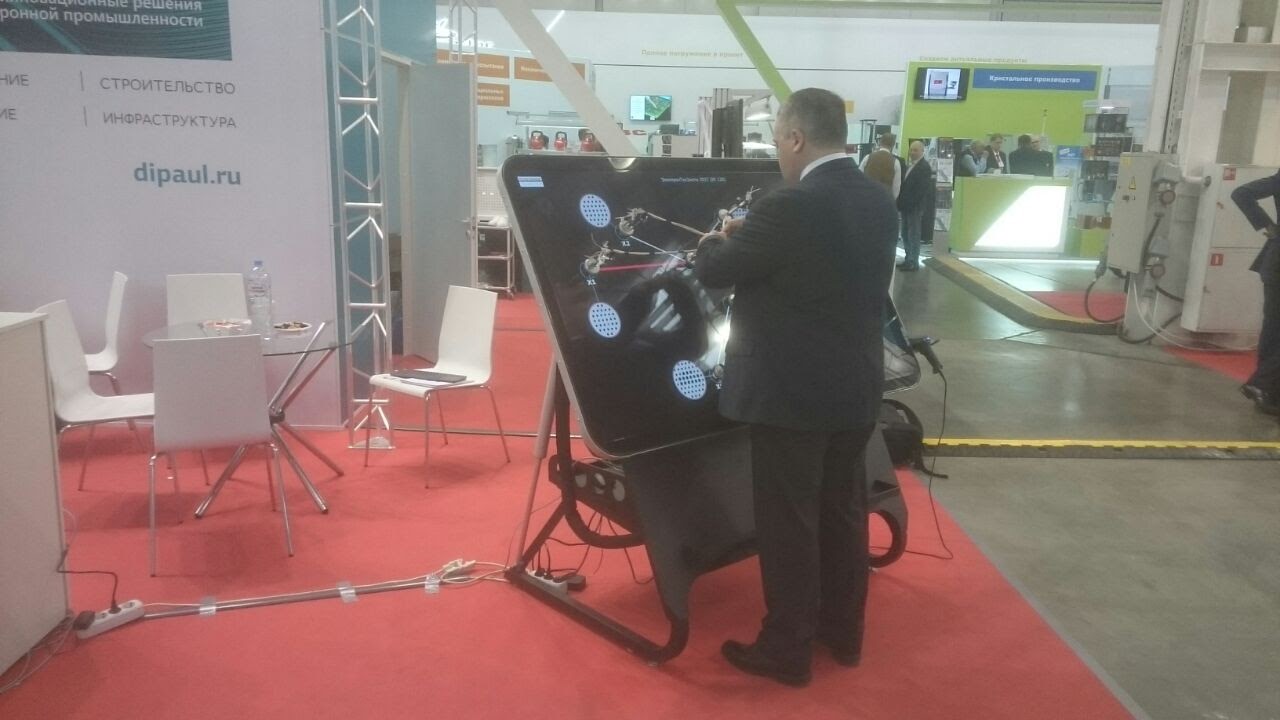

Интерактивный стол для пайки жгутов.
На столе отображается чертеж / схема жгута. На стеклянное покрытие крепятся стойки для фиксации кабеля, места крепления отображаются на экране. Потом поочередно трассируются провода - опять же вся трасса визуально отображается на экране.

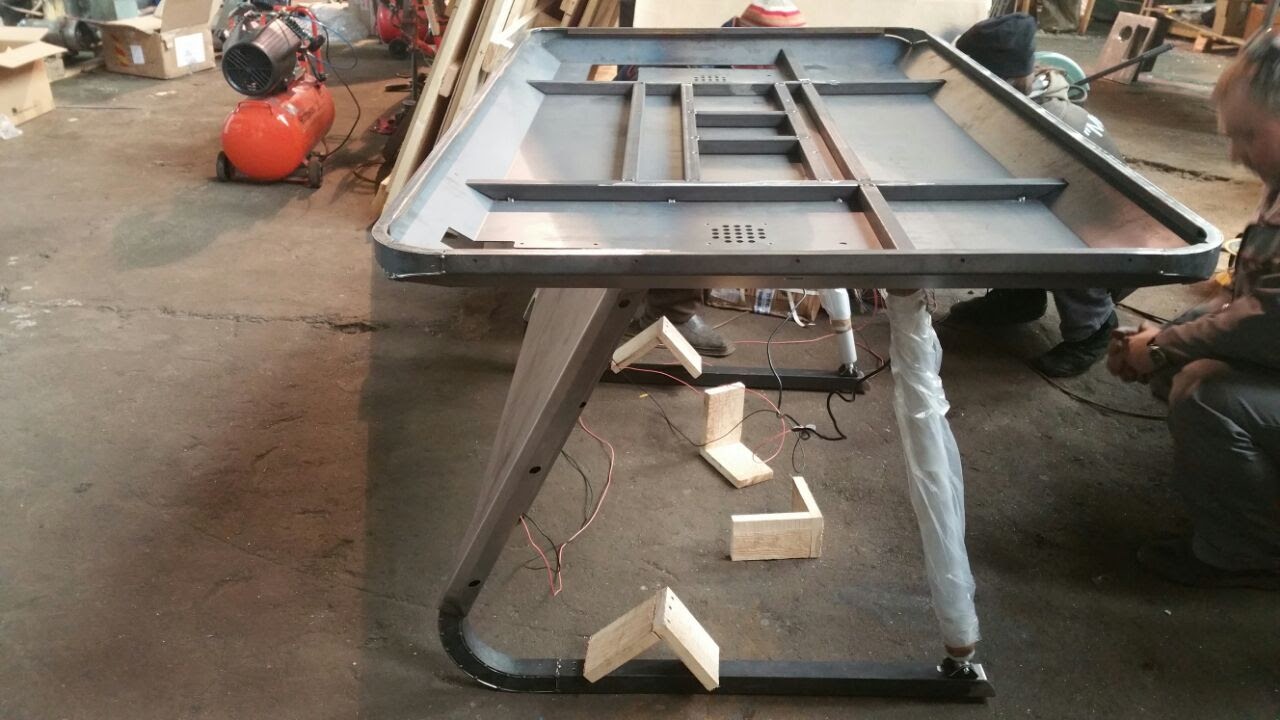

Стол регулируется по высоте и наклону 0-60 градусов.
Внутри дорогущая панель Sharp .

[Nick]

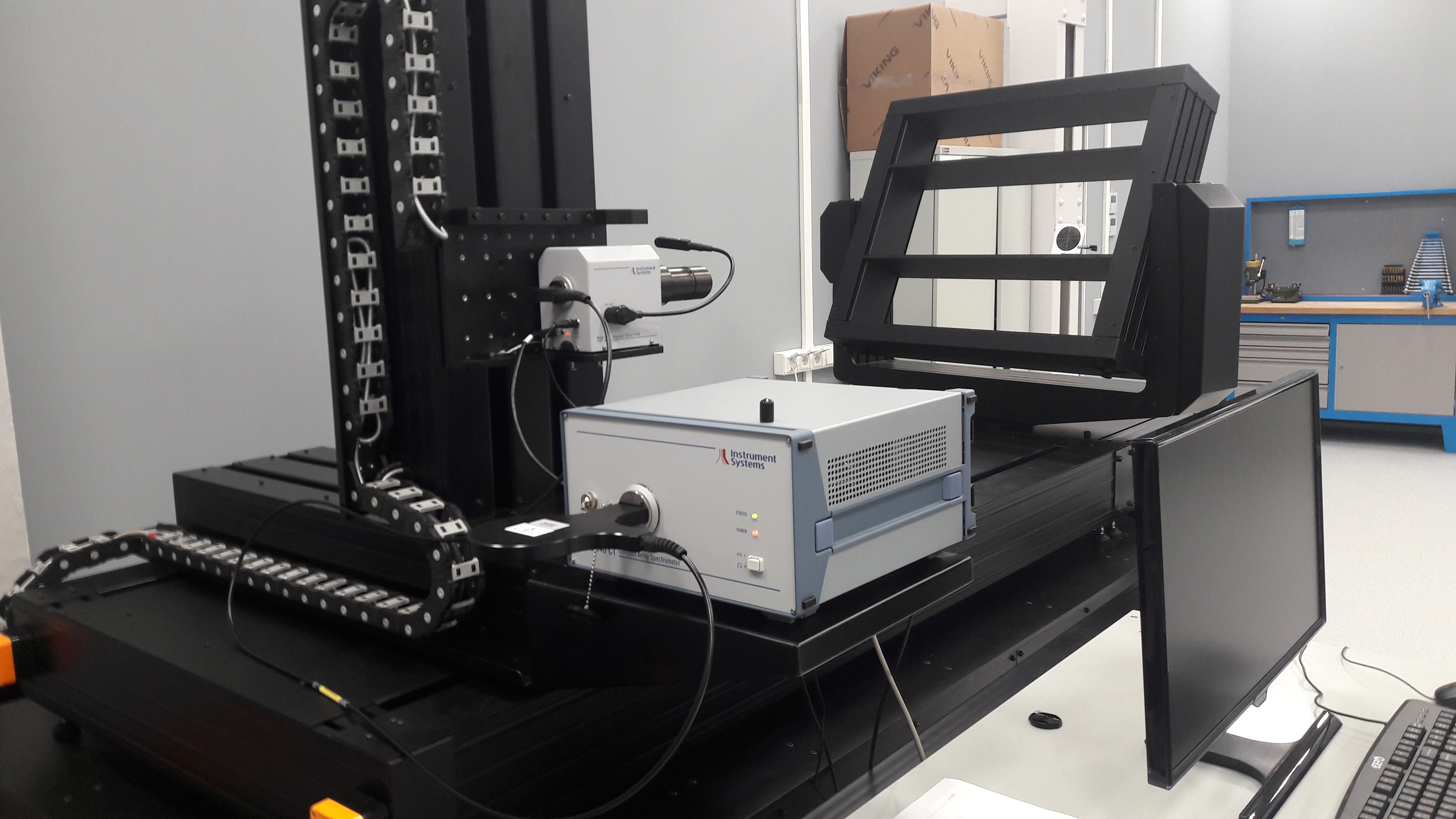

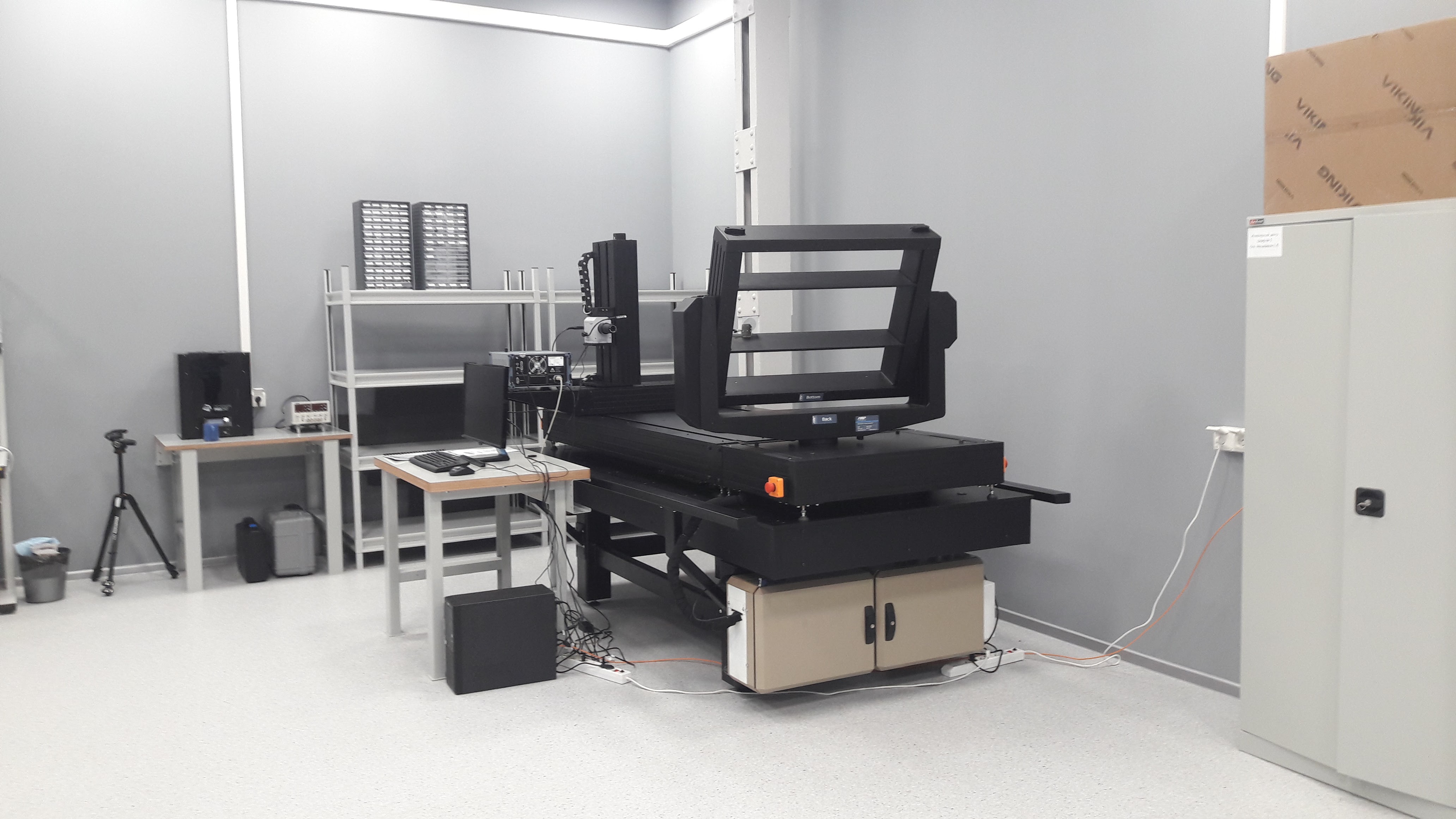

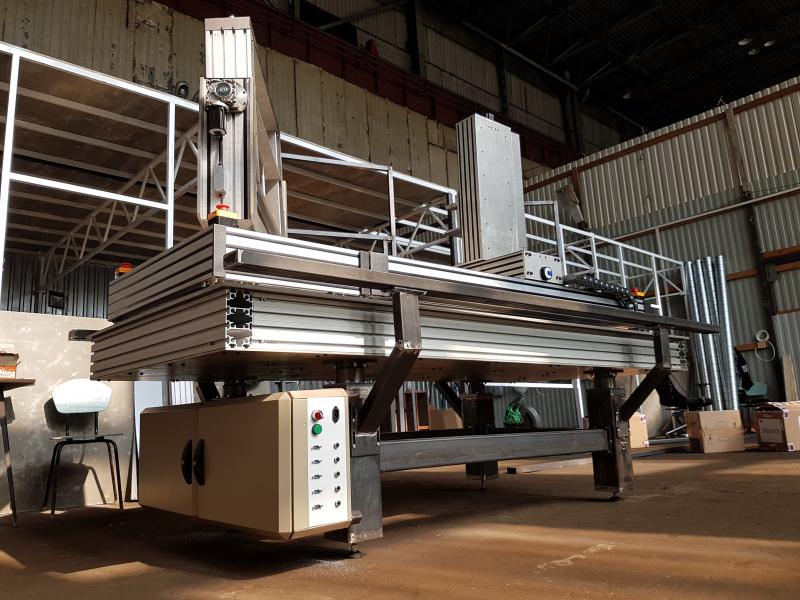

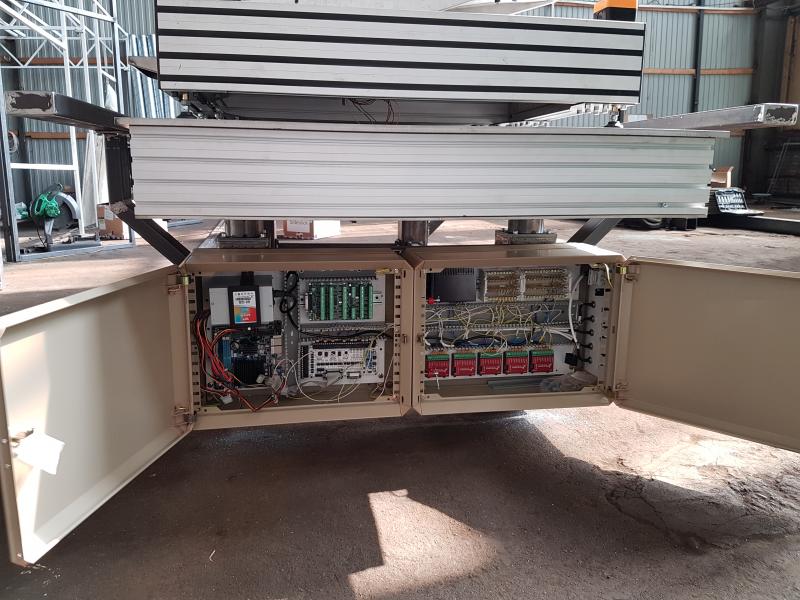

5 координатный стенд ля измерения оптических характеристик приборов.
Расход по осям точно не помню но около 1600 х 800 х 600 - и по +-90 градусов на каждой поворотной оси.
Все оси имеют обратную по оптическим линейкам и энкодерам. На поворотках стоят какие-то жутко точные энкодеры.
Все это дело стоит на виброизолированном столе.

[PKM]

5 координатный стенд ля измерения оптических характеристик приборов.

MESA и LinuxCNC?

[Serg]

Сколько сэкономили в процентах от общей стоимости заменив 7i76 на Stepmaster?

[Hanter]

Интерактивный стол для пайки жгутов.

Коль. а какой в нем смысл ???

[Nick]

5 координатный стенд ля измерения оптических характеристик приборов.

MESA и LinuxCNC?

Конечно , мы все на этом делаем, ну или почти все. Гироскоп кстати тоже под LinuxCNC крутиться.

Сколько сэкономили в процентах от общей стоимости заменив 7i76 на Stepmaster?

Я уже точно не помню, давно было, может взяли степмастер потому, что 7i76 не было в наличии. Я по моему и 5i25 у тебя на этот проект отдалживал .

Интерактивный стол для пайки жгутов.

Коль. а какой в нем смысл ???

Как мне кажется смысл большой. Когда делаешь сложный жгут, чтобы не прослеживать каждый раз трассировку по чертежу и не делать новую оснастку под него каждый раз. ИМХО должно быть очень удобно. (видел, как жгуты делают? - большой трафарет с гвоздиками и на них наматывают проводки.)
Ну и плюс на нижней полке стоит большой комплекс для тестирования жгутов с разнообразными разъемами на концах.

[Serg]

Наверно не для пайки, а для вязки.
Раскладываются провода согласно картинке, концы маркируются, всё это увязывается в жгуты (пример - проводка в авто). Далее весь этот жгут устанавливается на место и концы присоединяются к соотв. клеммам и т.п. Все эти операции делаются менее квалифицированными монтажниками, нежели в шкафу по месту тянуть отдельные провода, да и возможностей для ошибок гораздо меньше.
В серийном производстве используют шаблоны из фанеры с гвоздиками или прищепками. Иногда вместо гвоздиков используют настоящие быстрозажимные клеммы, тогда можно контроллировать правильность жгута прямо в процессе раскладки, не туда провод проложил - шаблон сразу будет ругаться красной лампочкой.

[Nick]

Да, для вязки, но имхо и паять на нем же могут, учитывая наличие комплекса проверки - должно выходить готовое изделие уже с разъемами. Или обжимать.

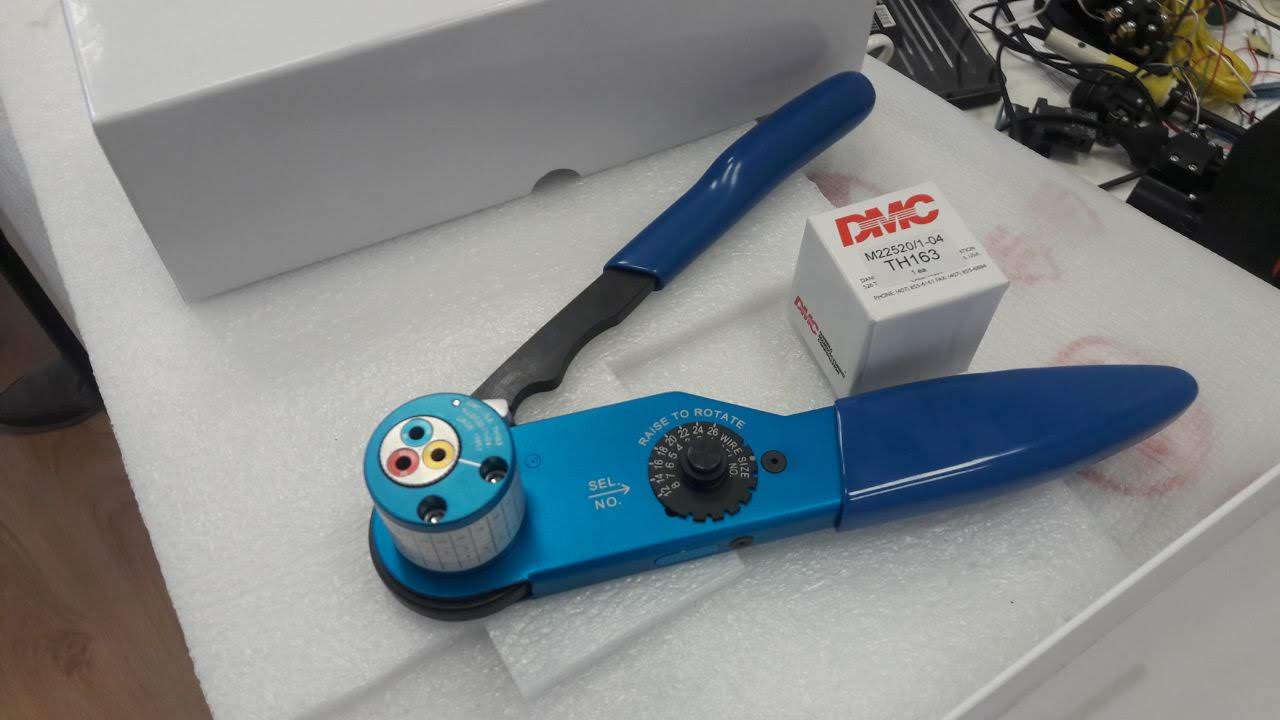

ЗЫ прикупили тут недавно обжимку, стоит 30тыр....

[Сергей Саныч]

В серийном производстве используют шаблоны из фанеры с гвоздиками

Да, вот тоже интересно было, как гвоздики вбивать в

дорогущая панель Sharp

[Serg]

У меня похожая есть, вроде даже производитель этот-же. Но мне удобнее пользоваться обычной, вот такой



потому что она легче по весу.

[selenur]

Сегодня как раз читал статью: https://habr.com/company/top3dshop/blog/412491/ там в начале использовали программу для разводки проводки, а потом получали готовый сборочный чертеж, вот только судя по сложности схемы, экрана наверное будет мало....

[Nick]

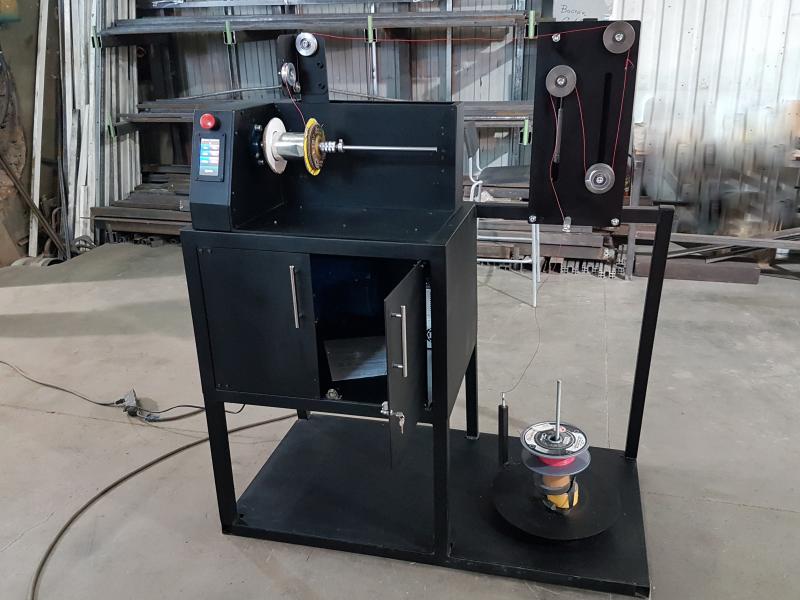

Станочек перемотки кабеля с бухты/катушки на катушки.
Этот простенький на ардуине. Экранчик с тачем от nextion, прикольная кстати штука.

[Nick]

У меня похожая есть, вроде даже производитель этот-же. Но мне удобнее пользоваться обычной, вот такой

Нельзя вот такой обжимать специальные разъемы. Такой только в электрощиты обжимаем...

, вот только судя по сложности схемы, экрана наверное будет мало....

Есть такие системы с 4 экранами.

UAVpilot писал(а):
В серийном производстве используют шаблоны из фанеры с гвоздиками
Да, вот тоже интересно было, как гвоздики вбивать в
Nick писал(а):
дорогущая панель Sharp

Так я ж написал стойки на присосках. Хотя если по старинке начнут делать...
