Re: Модуль выравнивания портала станка с чпу любого типа

Сообщение anahron »

Точно? Перемычки то по другому не поставишь иначе двигателя не останавливается при наезде, завтра поэксперементирую
anahron
Новичок
Сообщения: 11
Зарегистрирован: 30 май 2017, 17:08
Репутация: 0
Контактная информация:

Re: Модуль выравнивания портала станка с чпу любого типа

Сообщение anahron »

не знаю в чем косяк был, но сейчас скорость вернул и все нормально хоумится как и должен
Alexsem76
Кандидат
Сообщения: 51
Зарегистрирован: 19 июн 2017, 11:11
Репутация: 16
Настоящее имя: Алексей Семёнов
Контактная информация:

Re: Модуль выравнивания портала станка с чпу любого типа

Сообщение Alexsem76 »

Уважаемые форумчане, желающие приобрести модуль! С 09.07 по 19.07 я в отпуске. С 19.07 буду отгружать. Прошу у всех прощения за доставленные неудобства.
RWG
Новичок
Сообщения: 1
Зарегистрирован: 10 июл 2017, 01:53
Репутация: 0
Настоящее имя: Vova
Контактная информация:

Re: Модуль выравнивания портала станка с чпу любого типа

Сообщение RWG »

Меня интересует этот модуль, если подойдет на мой станок, готов купить у вас
алекс33вл
Новичок
Сообщения: 3
Зарегистрирован: 01 июл 2017, 16:00
Репутация: 2
Настоящее имя: Плавский Александр Викторович
Контактная информация:

Re: Модуль выравнивания портала станка с чпу любого типа

Сообщение алекс33вл »

Привет всем! Тоже купил у Алексея модуль, но чет почта наша вернула отправление обратно в Ярославль.Алексей решил проблемы с отправкой хотя 2 часика до выезда в отпуск. Получу модуль отпишусь по результатам, Алексей спасибо за такое отношение!
алекс33вл
Новичок
Сообщения: 3
Зарегистрирован: 01 июл 2017, 16:00
Репутация: 2
Настоящее имя: Плавский Александр Викторович
Контактная информация:

Re: Модуль выравнивания портала станка с чпу любого типа

Сообщение алекс33вл »

Привет всем, получил модуль поставил на станок, шикарно, я очень доволен, все работает, это реально круто нажал в дом и все!никаких проблем равняет перекос на ура! Алексей еще раз спасибо!!!
Alexsem76
Кандидат
Сообщения: 51
Зарегистрирован: 19 июн 2017, 11:11
Репутация: 16
Настоящее имя: Алексей Семёнов
Контактная информация:

Re: Модуль выравнивания портала станка с чпу любого типа

Сообщение Alexsem76 »

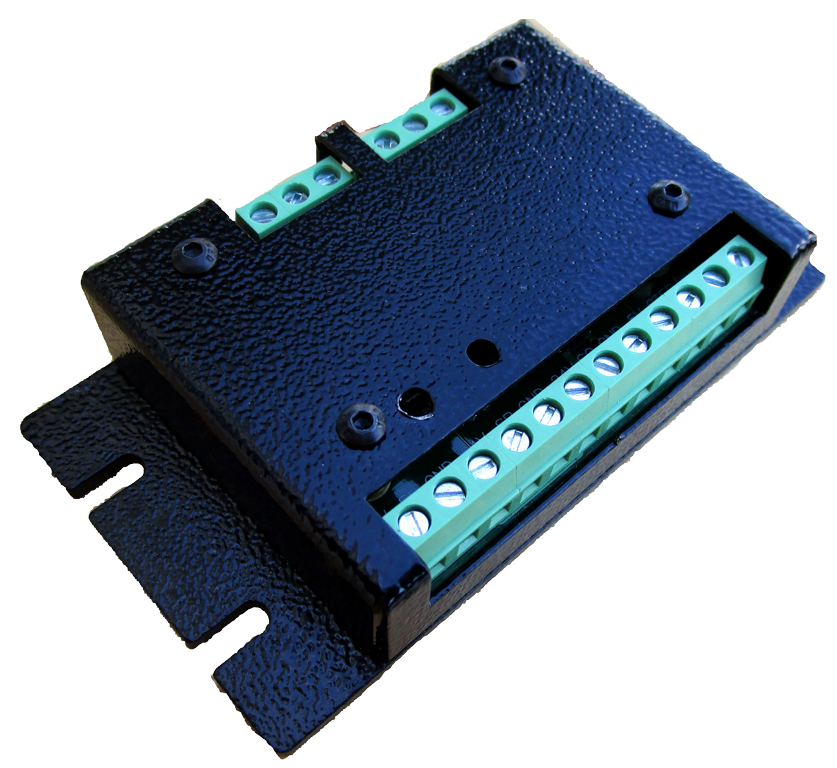

Теперь модуль продается и в корпусе - цена 1850руб.
Вложения

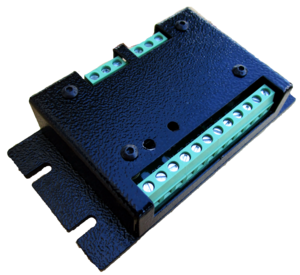

Модуль выравнивания портала станка с чпу (в корпусе)
Модуль выравнивания портала станка с чпу (в корпусе)
Аватара пользователя
frezeryga
Почётный участник
Почётный участник
Сообщения: 13326
Зарегистрирован: 18 авг 2013, 16:08
Репутация: 4641
Откуда: Жуковский
Контактная информация:

Re: Модуль выравнивания портала станка с чпу любого типа

Сообщение frezeryga »

Былобы удобней если бы он крепился на дин рейку.
Alexsem76
Кандидат
Сообщения: 51
Зарегистрирован: 19 июн 2017, 11:11
Репутация: 16
Настоящее имя: Алексей Семёнов
Контактная информация:

Re: Модуль выравнивания портала станка с чпу любого типа

Сообщение Alexsem76 »

В помощь изоляторы для нулевой шины и можно на din-рейку поставить.
Alexsem76
Кандидат
Сообщения: 51
Зарегистрирован: 19 июн 2017, 11:11
Репутация: 16
Настоящее имя: Алексей Семёнов
Контактная информация:

Re: Модуль выравнивания портала станка с чпу любого типа

Сообщение Alexsem76 »

Выкладываю инструкцию по настройке и подключению модуля для всех, кто приобрел модуль или планирует это сделать
Вложения
Инструкция на модуль выравнивания портала.pdf
Инструкция
(393.29 КБ) 637 скачиваний
Аватара пользователя
Andrew//A
Опытный
Сообщения: 116
Зарегистрирован: 31 мар 2015, 06:58
Репутация: 20
Настоящее имя: Андрей
Контактная информация:

Re: Модуль выравнивания портала станка с чпу любого типа

Сообщение Andrew//A »

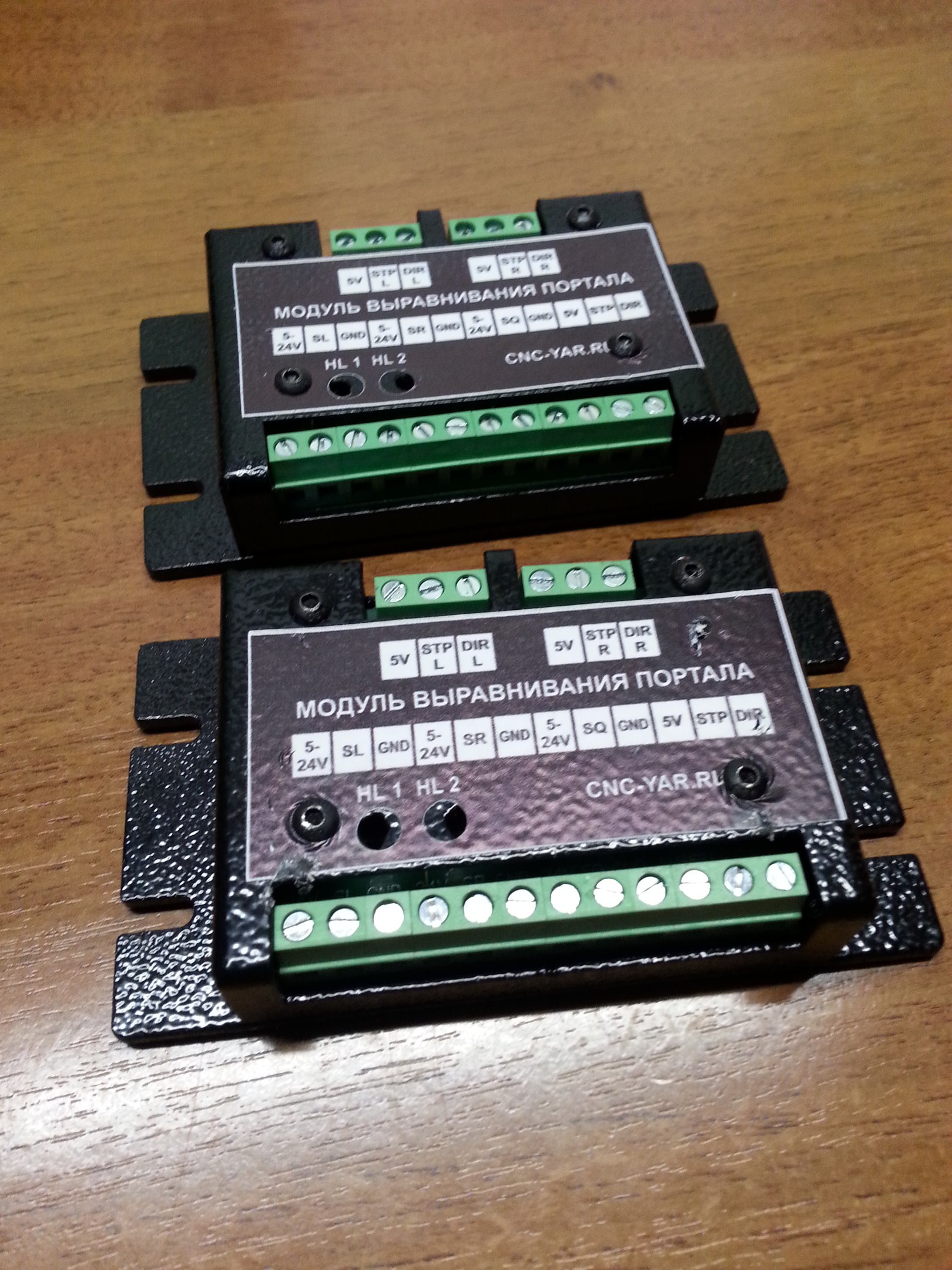

Получил два модуля! Качество изготовление хорошее. Пока не подключал, оставлю дополнительный отзыв после подключения. Спасибо Алексею.
Вложения
macstuff
Новичок
Сообщения: 5
Зарегистрирован: 18 июл 2015, 19:52
Репутация: 0
Контактная информация:

Re: Модуль выравнивания портала станка с чпу любого типа

Сообщение macstuff »

Установил модуль и возникла проблема при обнуление координат.
В одном положение джамперов концевики игнорируются, те горят, но портал едет.
В другом он действительно сначала блокирует один, потом второй, но отъехать назад уже не может.
После срабатывания обоих датчиков назад он не отъезжает. Если выйти из режима калибровки и попытаться сдвинуть портал вручную, то импульсы на шд не проходят.
viktor192
Кандидат
Сообщения: 50
Зарегистрирован: 19 июл 2016, 18:22
Репутация: 0
Настоящее имя: Виктор
Контактная информация:

Re: Модуль выравнивания портала станка с чпу любого типа

Сообщение viktor192 »

macstuff писал(а):Установил модуль и возникла проблема при обнуление координат.
В одном положение джамперов концевики игнорируются, те горят, но портал едет.
В другом он действительно сначала блокирует один, потом второй, но отъехать назад уже не может.
После срабатывания обоих датчиков назад он не отъезжает. Если выйти из режима калибровки и попытаться сдвинуть портал вручную, то импульсы на шд не проходят.
Решился вопрос? тоже хочу прикупить на пробу
Alexsem76
Кандидат
Сообщения: 51
Зарегистрирован: 19 июн 2017, 11:11
Репутация: 16
Настоящее имя: Алексей Семёнов
Контактная информация:

Re: Модуль выравнивания портала станка с чпу любого типа

Сообщение Alexsem76 »

Для всех кто пишет (и непишет) в "личку", но по каким-то причинам письма остаются без ответа (на данный момент много командировок) сообщаю:

Модули в наличии. Цены не менялись. 1750/1500руб. соответственно в корпусе/без корпуса.

Оплата безналичный расчет или на карту сб. Отправляю: почтой РФ, BOXBERRY (на данный момент 2-а самых дешевых способа) - от 250руб.; ТК "Деловые Линии", ТК "Байкал-Сервис", ТК "ПЭК", ТК "СДЕК". До перевозчика доставка бесплатная. При отправке почтой РФ и BOXBERRY стоимость прибавляю к сумме.
Alexsem76
Кандидат
Сообщения: 51
Зарегистрирован: 19 июн 2017, 11:11
Репутация: 16
Настоящее имя: Алексей Семёнов
Контактная информация:

Re: Модуль выравнивания портала станка с чпу любого типа

Сообщение Alexsem76 »

Если по каким-то причинам модуль не работает - вопросы стараюсь решать оперативно.

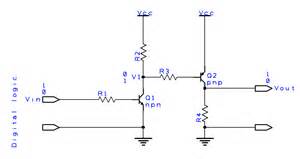

При подключении модуля к некоторым "автономным" контроллерам возникают вопросы, а именно с подключение на вход датчика. Дело в том, что входа контроллеров PNP, а не NPN и соответственно модуль "не работает". Эта проблема решается путем PNP-NPN конвертера на 1-м или на 2-х транзисторах или на 1-й оптопаре. У кого такая проблема возникнет например вот решение:
Вложения
Alexsem76
Кандидат
Сообщения: 51
Зарегистрирован: 19 июн 2017, 11:11
Репутация: 16
Настоящее имя: Алексей Семёнов
Контактная информация:

Re: Модуль выравнивания портала станка с чпу любого типа

Сообщение Alexsem76 »

Схемка обратного конвертера NPN-PNP, но принцип думаю понятен.
Аватара пользователя
frezeryga
Почётный участник
Почётный участник
Сообщения: 13326
Зарегистрирован: 18 авг 2013, 16:08
Репутация: 4641
Откуда: Жуковский
Контактная информация:

Re: Модуль выравнивания портала станка с чпу любого типа

Сообщение frezeryga »

Наверно полезно было бы продавать готовый конвертор или встроить его в модуль.
Duhas
Мастер
Сообщения: 1564
Зарегистрирован: 10 окт 2015, 23:25
Репутация: 238
Настоящее имя: Андрей
Контактная информация:

Re: Модуль выравнивания портала станка с чпу любого типа

Сообщение Duhas »

я думаю можно сделать универсальный вход на базе дифф приемника, один вход перемычкой вешается на 1/2 питания, на второй сигнал, меняя их местами выбираете тип входа
Аватара пользователя
frezeryga
Почётный участник
Почётный участник
Сообщения: 13326
Зарегистрирован: 18 авг 2013, 16:08
Репутация: 4641
Откуда: Жуковский
Контактная информация:

Re: Модуль выравнивания портала станка с чпу любого типа

Сообщение frezeryga »

Или биполярный оптрон + перемычка для подтяжки оптрона либо к+ либо к-
Аватара пользователя
frezeryga
Почётный участник
Почётный участник
Сообщения: 13326
Зарегистрирован: 18 авг 2013, 16:08
Репутация: 4641
Откуда: Жуковский
Контактная информация:

Re: Модуль выравнивания портала станка с чпу любого типа

Сообщение frezeryga »

Хотя оптрон наверно не прокатит этоже выход а я про вход подумал.
