Винт с переменной глубиной резьбы

Сообщение uralpt »

Не получается сделать такой "винт".
Есть цилиндр, есть три синусоиды, которые образуют профиль "резьбы".
Без имени-2.jpg <a class='original' href='./download/file.php?id=174148&sid=6d0acfc0226e8829ee929af7e7c7c21a&mode=view'>Загрузить оригинал (62.39 КБ)</a>
Не могу удалить твердое тело снаружи... ну никак. Не понимаю метод, как это сделать при переменной глубине "резьбы".
В аттаче сама модель.
Вложения
Деталь1.rar
(107.76 КБ) 204 скачивания
Последний раз редактировалось uralpt 30 дек 2019, 06:50, всего редактировалось 2 раза.
Аватара пользователя
niksooon
Мастер
Сообщения: 1602
Зарегистрирован: 23 июн 2014, 23:18
Репутация: 1031
Откуда: Кашира
Контактная информация:

Re: Винт с переменной глубиной резьбы

Сообщение niksooon »

Может лучше Вырез по траектории применить?
Сделанное правильно — красиво. Если сделанное тебе не нравится — то и работать оно будет хреново. Перевари, пересверли, выпили заново — ну, или хотя бы покрась.
Аватара пользователя
uralpt
Мастер
Сообщения: 574
Зарегистрирован: 23 ноя 2015, 14:31
Репутация: 78
Настоящее имя: евгений
Откуда: Миасс
Контактная информация:

Re: Винт с переменной глубиной резьбы

Сообщение uralpt »

пытался. Чет не получилось. Содид не принимает кривую как траекторию почему-то, ругается, говорит, что не замкнута (по памяти, у меня уже каша в голове от множества безрезультатных попыток :)) я уже как только не пытался, точно ошибку посмотрю только завтра.
Как она может быть не замкнута, не понимаю, она же уравнением типа f=sin() задана...
aftaev
Зачётный участник
Зачётный участник
Сообщения: 32215
Зарегистрирован: 04 апр 2010, 19:22
Репутация: 5758
Откуда: Казахстан. Шымкент
Контактная информация:

Re: Винт с переменной глубиной резьбы

Сообщение aftaev »

uralpt писал(а):по другому ее сюда никак не запихать )
В архив закатывается и на форум ;)
Дилетанту сложные вещи кажутся очень простыми, и только профессионал понимает насколько сложна самая простая вещь
Кто хочет - ищет возможности, кто не хочет - ищет оправдание.
Найди работу по душе и тебе не придется работать.
Аватара пользователя
sima8520
Почётный участник
Почётный участник
Сообщения: 3639
Зарегистрирован: 24 ноя 2016, 23:35
Репутация: 1382
Настоящее имя: Илья
Откуда: Беларусь, Гомель
Контактная информация:

Re: Винт с переменной глубиной резьбы

Сообщение sima8520 »

Говорит что не замкнута, потому что для этого типа операции они должны пересекаться в одной точки, допустим окружность в одной плоскости и прямая (касательная) в другой плоскости. Вот тогда такая операция будет работать
Аватара пользователя
sima8520
Почётный участник
Почётный участник
Сообщения: 3639
Зарегистрирован: 24 ноя 2016, 23:35
Репутация: 1382
Настоящее имя: Илья
Откуда: Беларусь, Гомель
Контактная информация:

Re: Винт с переменной глубиной резьбы

Сообщение sima8520 »

Как бы ещё объяснить, в общем если у тебя окружность это профиль траектории, то направляющая должна выходить из любой точки окружности, но не из ее центра
aftaev
Зачётный участник
Зачётный участник
Сообщения: 32215
Зарегистрирован: 04 апр 2010, 19:22
Репутация: 5758
Откуда: Казахстан. Шымкент
Контактная информация:

Re: Винт с переменной глубиной резьбы

Сообщение aftaev »

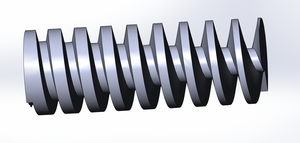

Примерно такое должно быть?
Вложения
Шнек.png <a class='original' href='./download/file.php?id=174155&sid=6d0acfc0226e8829ee929af7e7c7c21a&mode=view'>Загрузить оригинал (305.25 КБ)</a>
Дилетанту сложные вещи кажутся очень простыми, и только профессионал понимает насколько сложна самая простая вещь
Кто хочет - ищет возможности, кто не хочет - ищет оправдание.
Найди работу по душе и тебе не придется работать.
Аватара пользователя
uralpt
Мастер
Сообщения: 574
Зарегистрирован: 23 ноя 2015, 14:31
Репутация: 78
Настоящее имя: евгений
Откуда: Миасс
Контактная информация:

Re: Винт с переменной глубиной резьбы

Сообщение uralpt »

sima8520 писал(а):они должны пересекаться в одной точки, допустим окружность в одной плоскости и прямая (касательная) в другой плоскости
понял, о чем речь. Но не могу понять, как мне это изобразить в данной ситуации :((
aftaev писал(а):В архив закатывается и на форум
и точно... это называется с головой ушел в проблему :)) переделал
aftaev писал(а):Примерно такое должно быть?
Почти так. Здесь глубина резьбы (если правильно вижу) увеличивается по функции прямой, у меня по синусоидальной.
Если пойму как сделать шнек, наверняка пойму и как сделать свой "винт".
Не томи :))
Аватара пользователя
niksooon
Мастер
Сообщения: 1602
Зарегистрирован: 23 июн 2014, 23:18
Репутация: 1031
Откуда: Кашира
Контактная информация:

Re: Винт с переменной глубиной резьбы

Сообщение niksooon »

как сделать шнек видосов полно , а у тебя более заковыристое Т З - внутренняя синусоида как яйцо ,
222.png <a class='original' href='./download/file.php?id=174171&sid=6d0acfc0226e8829ee929af7e7c7c21a&mode=view'>Загрузить оригинал (185.31 КБ)</a>

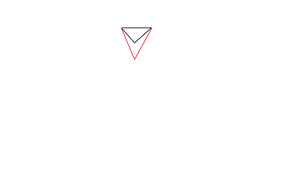

поэтому насколько понимаю профиль выреза будет плавно изменять свою глубину и как следствие угол на каждые 180 гр поворота........
333.png <a class='original' href='./download/file.php?id=174170&sid=6d0acfc0226e8829ee929af7e7c7c21a&mode=view'>Загрузить оригинал (15.19 КБ)</a>
я правильно понял?
Сделанное правильно — красиво. Если сделанное тебе не нравится — то и работать оно будет хреново. Перевари, пересверли, выпили заново — ну, или хотя бы покрась.
Аватара пользователя
uralpt
Мастер
Сообщения: 574
Зарегистрирован: 23 ноя 2015, 14:31
Репутация: 78
Настоящее имя: евгений
Откуда: Миасс
Контактная информация:

Re: Винт с переменной глубиной резьбы

Сообщение uralpt »

ага...
Аватара пользователя
niksooon
Мастер
Сообщения: 1602
Зарегистрирован: 23 июн 2014, 23:18
Репутация: 1031
Откуда: Кашира
Контактная информация:

Re: Винт с переменной глубиной резьбы

Сообщение niksooon »

ну тогда всякими вырезами по траекториям и прочими твердотельными операциями даже нефиг пытаться , попытайся поверхностями построить ...............
чет мне кажется команда границы-поверхности поможет, только начальные точки двух наружных спиралей вестимо надо перенести на плоскость расположенную по нормали к началу яйцеобразной :D кривой (иначе поверхности исказяться)
Пы СЫ и конечные тоже.............
Последний раз редактировалось niksooon 30 дек 2019, 13:23, всего редактировалось 2 раза.
Сделанное правильно — красиво. Если сделанное тебе не нравится — то и работать оно будет хреново. Перевари, пересверли, выпили заново — ну, или хотя бы покрась.
Аватара пользователя
Kachik
Мастер
Сообщения: 682
Зарегистрирован: 13 янв 2017, 16:22
Репутация: 123
Настоящее имя: Сергей
Откуда: Питер
Контактная информация:

Re: Винт с переменной глубиной резьбы

Сообщение Kachik »

Блин, оказывается заразно:
Аннотация 2019-12-30 125105.jpg <a class='original' href='./download/file.php?id=174173&sid=6d0acfc0226e8829ee929af7e7c7c21a&mode=view'>Загрузить оригинал (53.95 КБ)</a>
Забыл спросить, а синус должен быть внутри или снаружи ? Что хотим получить в итоге ? :thinking:

Пока рисовал, уже изменения, синус внутри... щас будем по новой ;)
nkp
Мастер
Сообщения: 8265
Зарегистрирован: 28 ноя 2011, 00:25
Репутация: 1545
Контактная информация:

Re: Винт с переменной глубиной резьбы

Сообщение nkp »

а нельзя ли построить спираль отдельно ,а конус отдельно?
Аватара пользователя
xenon-alien
Почётный участник
Почётный участник
Сообщения: 2675
Зарегистрирован: 01 янв 2013, 13:13
Репутация: 608
Настоящее имя: Daniel
Откуда: Закарпатская обл. Украина
Контактная информация:

Re: Винт с переменной глубиной резьбы

Сообщение xenon-alien »

TP_001.png <a class='original' href='./download/file.php?id=174179&sid=6d0acfc0226e8829ee929af7e7c7c21a&mode=view'>Загрузить оригинал (468.1 КБ)</a>
Я когда для себя шнек проектировал, то создал сам вал, а потом только винт накрутил и скруглил...

Есть ли в интернете готовый пример?
Последний раз редактировалось xenon-alien 30 дек 2019, 13:38, всего редактировалось 1 раз.
Аватара пользователя
Kachik
Мастер
Сообщения: 682
Зарегистрирован: 13 янв 2017, 16:22
Репутация: 123
Настоящее имя: Сергей
Откуда: Питер
Контактная информация:

Re: Винт с переменной глубиной резьбы

Сообщение Kachik »

Тогда можно в обычный шнек засунуть и объединить овал:
Аннотация 2019-12-30 133552.jpg <a class='original' href='./download/file.php?id=174180&sid=6d0acfc0226e8829ee929af7e7c7c21a&mode=view'>Загрузить оригинал (79.37 КБ)</a>
https://youtu.be/l6JWWd8FoHw

П.С. Вырез по синусоиде не делает (какой-то глюк), получается ступеньками.
Аватара пользователя
uralpt
Мастер
Сообщения: 574
Зарегистрирован: 23 ноя 2015, 14:31
Репутация: 78
Настоящее имя: евгений
Откуда: Миасс
Контактная информация:

Re: Винт с переменной глубиной резьбы

Сообщение uralpt »

Kachik писал(а): Что хотим получить в итоге ?
а то не в курсе, я ж все уши ей прожужжал :))
111.jpeg <a class='original' href='./download/file.php?id=174181&sid=6d0acfc0226e8829ee929af7e7c7c21a&mode=view'>Загрузить оригинал (867.34 КБ)</a>
сам вал без проблем, любой формы могу изобразить. Проблема как раз в том, как яйцевидную спираль из нее вырезать.

Поверхностями чет тоже никак, ну не понимает он поверхность, образованную тремя кривыми.
Может, SW 14 года не понимает, попробую сейчас на посвежее версии.
xenon-alien писал(а):создал сам вал, а потом только винт накрутил и скруглил...
о, попробую сейчас, а то предновогодние заботы, я только набегами до компа могу :((
Аватара пользователя
Kachik
Мастер
Сообщения: 682
Зарегистрирован: 13 янв 2017, 16:22
Репутация: 123
Настоящее имя: Сергей
Откуда: Питер
Контактная информация:

Re: Винт с переменной глубиной резьбы

Сообщение Kachik »

Последний раз редактировалось Kachik 30 дек 2019, 15:26, всего редактировалось 1 раз.
Аватара пользователя
xenon-alien
Почётный участник
Почётный участник
Сообщения: 2675
Зарегистрирован: 01 янв 2013, 13:13
Репутация: 608
Настоящее имя: Daniel
Откуда: Закарпатская обл. Украина
Контактная информация:

Re: Винт с переменной глубиной резьбы

Сообщение xenon-alien »

Что это вообще такое? Как называется?
Аватара пользователя
Kachik
Мастер
Сообщения: 682
Зарегистрирован: 13 янв 2017, 16:22
Репутация: 123
Настоящее имя: Сергей
Откуда: Питер
Контактная информация:

Re: Винт с переменной глубиной резьбы

Сообщение Kachik »

xenon-alien писал(а):Что это вообще такое? Как называется?
Думаю направляющая для намотки ниток на барабан или для равномерной подачи, чтоб перегиба не было...
Аватара пользователя
uralpt
Мастер
Сообщения: 574
Зарегистрирован: 23 ноя 2015, 14:31
Репутация: 78
Настоящее имя: евгений
Откуда: Миасс
Контактная информация:

Re: Винт с переменной глубиной резьбы

Сообщение uralpt »

Kachik писал(а):Похоже?
не, почти то, но не хватает переменной глубины "резьбы", без нее не заработает

в общем, с переходом на SW 16 года проблема решилась... сама. Вырез по сечению, определяем сечение по трем кривым и все...!!!

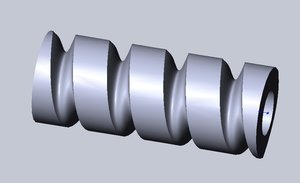

Уряяя!.jpg <a class='original' href='./download/file.php?id=174191&sid=6d0acfc0226e8829ee929af7e7c7c21a&mode=view'>Загрузить оригинал (42.9 КБ)</a>
А SW 14 года не понимает эту функцию. Ваще и никак :((
xenon-alien писал(а):Что это вообще такое? Как называется?
это вечный винт (в трикотажном производстве - нитеукладчик), используется для намотки ниток на промышленную бобину.
Их производство прекратилось с распадом СССР, и теперь их делают только... угадайте кто :)).

Ну огромное!!! Всем-всем-всем!!!

ps. в ней еще хитрый наклон стенок, без наклона тоже никак, но это уже вопрос терпения и времени :))
