Как сделать отверстие под углом

Сообщение Китайский мастер »

Всем добрый вечер.
Подскажите Как сделать вырез-отверстие под углом больше или меньше 90 градусов так же интересует как сделать вытянутую бабышку под углом ,3 дня уже мучаюсь .
Могу только сделать под 90 градусов.
Аватара пользователя
Rom327
Почётный участник
Почётный участник
Сообщения: 2221
Зарегистрирован: 03 апр 2015, 13:23
Репутация: 282
Настоящее имя: Роман
Откуда: Подольск МО
Контактная информация:

Re: Как сделать отверстие под углом

Сообщение Rom327 »

Китайский мастер писал(а):Подскажите Как сделать вырез-отверстие под углом больше или меньше 90 градусов
Через вспомогательную геометрию: сначала строится дополнительная плоскость под нужным углом, на ней эскиз, потом вытянуть или вырезать...
Китайский мастер писал(а):как сделать вытянутую бабышку под углом

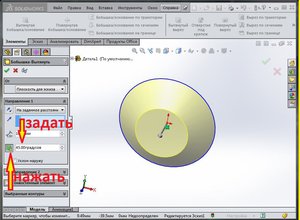

В меню "вытянуть..." можно сразу задать угол...
Последний раз редактировалось Rom327 16 янв 2019, 19:44, всего редактировалось 3 раза.
Китайский мастер
Опытный
Сообщения: 127
Зарегистрирован: 20 окт 2015, 09:28
Репутация: 26
Откуда: Уфа
Контактная информация:

Re: Как сделать отверстие под углом

Сообщение Китайский мастер »

Пробую не доходит как.
Китайский мастер
Опытный
Сообщения: 127
Зарегистрирован: 20 окт 2015, 09:28
Репутация: 26
Откуда: Уфа
Контактная информация:

Re: Как сделать отверстие под углом

Сообщение Китайский мастер »

Кажется разобрался
ДНК
Кандидат
Сообщения: 88
Зарегистрирован: 11 сен 2019, 08:32
Репутация: 13
Настоящее имя: Денис
Контактная информация:

Re: Как сделать отверстие под углом

Сообщение ДНК »

Тема давнишняя, но может кому и мой ответ поможет. Можно еще сделать таким образом.
1) Рисуем первый профиль в плоскости
2) Добавляем параллельную плоскость (на необходимом удалении)
3) В перпендикулярной плоскости добавляем траекторию (линия, ломаная, дуга) под нужным углом и длиной до второй плоскости
4) В новой плоскости рисуем второй профиль. Можно такой же как и первый, можно меньше в масштабе или вообще другой формы (я сделал меньше в масштабе и немного повернул против часовой стрелке)
5) Выбираем инструмент, Вытянуть по сечениям

или
1) Профиль в одной плоскости
2) В перпендикулярной пл. рисуем траекторию, под нужным углом
3) Вытягиваем по траектории
Вложения
