Помогите сделать надпись

Сообщение Cem »

Помогите сделать надпись по кругу наклонной, овальной грани. Деталь прикрепил, никак не могу нормально ее сделать. Или для каждой буквы надо делать отдельно плоскость и вытягивать ее? Перенос почемуто не работает с такой поверхностью.
Вложения
Основа.rar
Сама деталь
(164.48 КБ) 233 скачивания
Аватара пользователя
N1X
Мастер
Сообщения: 3549
Зарегистрирован: 16 фев 2015, 21:19
Репутация: 1610
Настоящее имя: Владимир
Откуда: Беларусь, Гомель
Контактная информация:

Re: Помогите сделать надпись

Сообщение N1X »

Сейчас на работе. Не знаю что там сделано, но скажу, с чем сталкивался: перенос не работает с текстом. Чтобы он работал нужно сначала текст преобразовать в кривые. Не ваш случай часом?
Cem
Новичок
Сообщения: 8
Зарегистрирован: 22 мар 2017, 12:26
Репутация: 0
Настоящее имя: Семен
Контактная информация:

Re: Помогите сделать надпись

Сообщение Cem »

Не знаю, я недавно начал делать модели. На конус или целиндр переносил нормально, а тут ни как. Как сделать нужную кривую?
Аватара пользователя
Rom327
Почётный участник
Почётный участник
Сообщения: 2222
Зарегистрирован: 03 апр 2015, 13:23
Репутация: 282
Настоящее имя: Роман
Откуда: Подольск МО
Контактная информация:

Re: Помогите сделать надпись

Сообщение Rom327 »

Cem писал(а):Помогите сделать надпись по кругу наклонной, овальной грани. Деталь прикрепил, никак не могу нормально ее сделать. Или для каждой буквы надо делать отдельно плоскость и вытягивать ее? Перенос почемуто не работает с такой поверхностью.
Может это видео поможет?
https://www.youtube.com/watch?v=_KdJ4RGrUPM
Cem
Новичок
Сообщения: 8
Зарегистрирован: 22 мар 2017, 12:26
Репутация: 0
Настоящее имя: Семен
Контактная информация:

Re: Помогите сделать надпись

Сообщение Cem »

Не поможет видео, я искал и в гугле и в ютубе. На конусы и как тут на видео на целиндр без проблем переносится. А у меня на модели почему то нужную поверхность немогу просто выбрать. Я приложил модель, сами попробуйте. Очень уж интересно стало как на такую поверхность перенести текст.
Аватара пользователя
Rom327
Почётный участник
Почётный участник
Сообщения: 2222
Зарегистрирован: 03 апр 2015, 13:23
Репутация: 282
Настоящее имя: Роман
Откуда: Подольск МО
Контактная информация:

Re: Помогите сделать надпись

Сообщение Rom327 »

У меня SW 2014, не открывает.
Cem
Новичок
Сообщения: 8
Зарегистрирован: 22 мар 2017, 12:26
Репутация: 0
Настоящее имя: Семен
Контактная информация:

Re: Помогите сделать надпись

Сообщение Cem »

Rom327 писал(а):У меня SW 2014, не открывает.
у меня SW2016 какой формат нужен?
Cem
Новичок
Сообщения: 8
Зарегистрирован: 22 мар 2017, 12:26
Репутация: 0
Настоящее имя: Семен
Контактная информация:

Re: Помогите сделать надпись

Сообщение Cem »

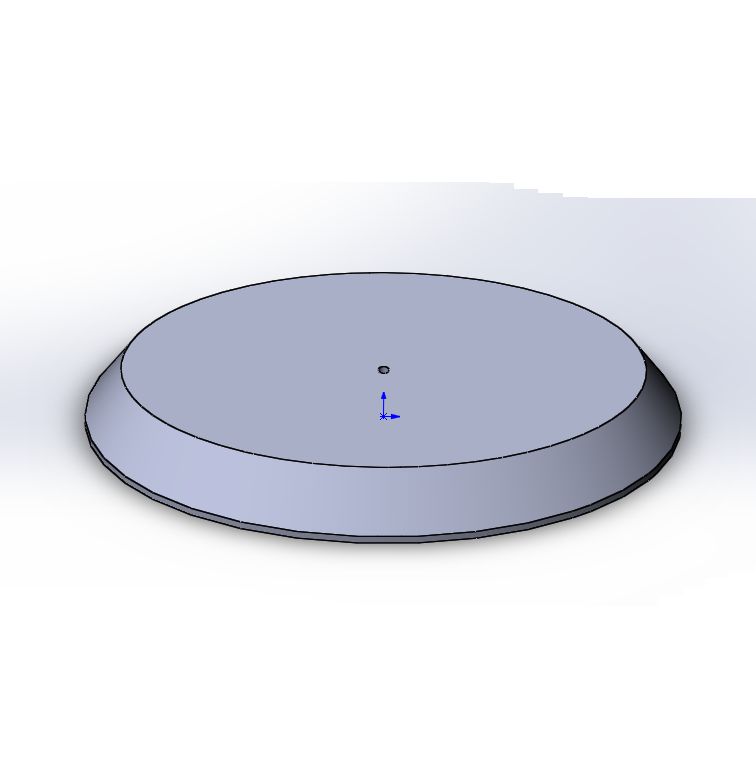

Картинку делал раньше, вот выкладываю чтоб было понятней. Деталь тока не круглая, а овальная.
Вложения

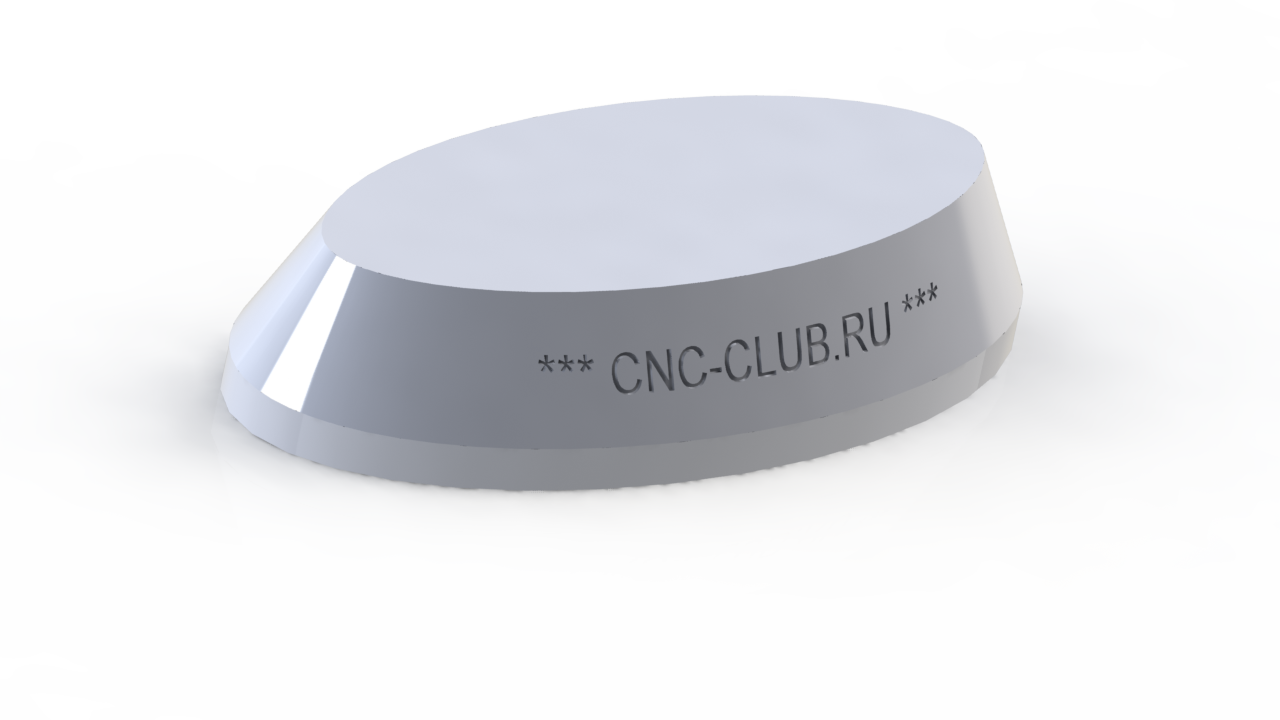

1111.jpg <a class='original' href='./download/file.php?id=107036&sid=90d1b4c0f4ad833efd4bf9f473630fe4&mode=view'>Загрузить оригинал (32.44 КБ)</a>
Аватара пользователя
N1X
Мастер
Сообщения: 3549
Зарегистрирован: 16 фев 2015, 21:19
Репутация: 1610
Настоящее имя: Владимир
Откуда: Беларусь, Гомель
Контактная информация:

Re: Помогите сделать надпись

Сообщение N1X »

Cem писал(а):вот выкладываю чтоб было понятней
И на фаску нужна надпись? Интересно :) нужно попробовать, если не получится у меня, то тоже слежу за темой...
Cem
Новичок
Сообщения: 8
Зарегистрирован: 22 мар 2017, 12:26
Репутация: 0
Настоящее имя: Семен
Контактная информация:

Re: Помогите сделать надпись

Сообщение Cem »

Надо на эту наклонную плоскость. Если просто поставить спереди плоскость и с нее туда вытянуть надпись получается но края букв направлены тогда в одну сторону
Аватара пользователя
N1X
Мастер
Сообщения: 3549
Зарегистрирован: 16 фев 2015, 21:19
Репутация: 1610
Настоящее имя: Владимир
Откуда: Беларусь, Гомель
Контактная информация:

Re: Помогите сделать надпись

Сообщение N1X »

Вот и мне в голову ничего не пришло умнее этого:

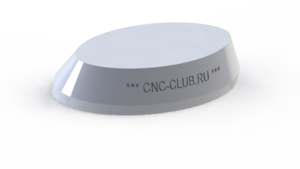

Снимок.PNG <a class='original' href='./download/file.php?id=107042&sid=90d1b4c0f4ad833efd4bf9f473630fe4&mode=view'>Загрузить оригинал (606.58 КБ)</a>
Но согласен, надпись искажается.
А если сначала перенести на поверхность без фаски, а потом уже сделать фаску (если не инструментом "фаска", то построить поверхность и пересечением например), и изнутри так же зарастить материалом, чтобы глубину надписи выровнять вдоль поверхности?
У меня просто на работе чудо комп, поэтому не берусь за сложные эксперименты, тут и простое построение вызывает у него долгую задумчивость...
Cem
Новичок
Сообщения: 8
Зарегистрирован: 22 мар 2017, 12:26
Репутация: 0
Настоящее имя: Семен
Контактная информация:

Re: Помогите сделать надпись

Сообщение Cem »

Сделал пока что простым вытягиванием и выступ 1мм, с другой стороны сделал вырез и внутри сделал еще одну такуюже детать но она на 1мм меньше и получилось что лишние вырезы заполнились. Потом распечатаю и будет видно надо переделывать или сойдет.
Вложения

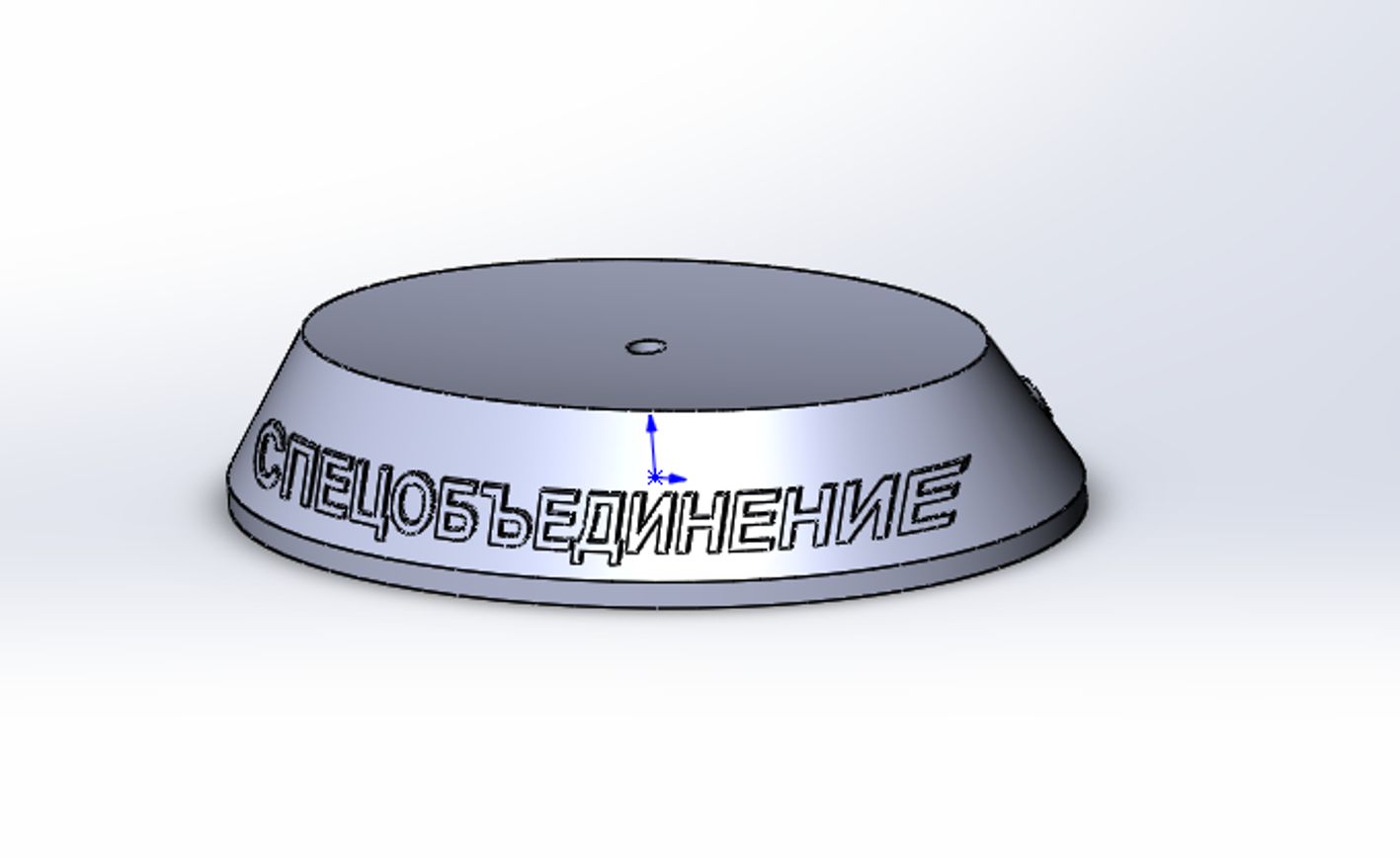

1111.jpg <a class='original' href='./download/file.php?id=107043&sid=90d1b4c0f4ad833efd4bf9f473630fe4&mode=view'>Загрузить оригинал (66.42 КБ)</a>
Аватара пользователя
Rom327
Почётный участник
Почётный участник
Сообщения: 2222
Зарегистрирован: 03 апр 2015, 13:23
Репутация: 282
Настоящее имя: Роман
Откуда: Подольск МО
Контактная информация:

Re: Помогите сделать надпись

Сообщение Rom327 »

Прикольная вещь, этот solidWorks! На сложных поверхностях рисует надписи, на простых не хочет!

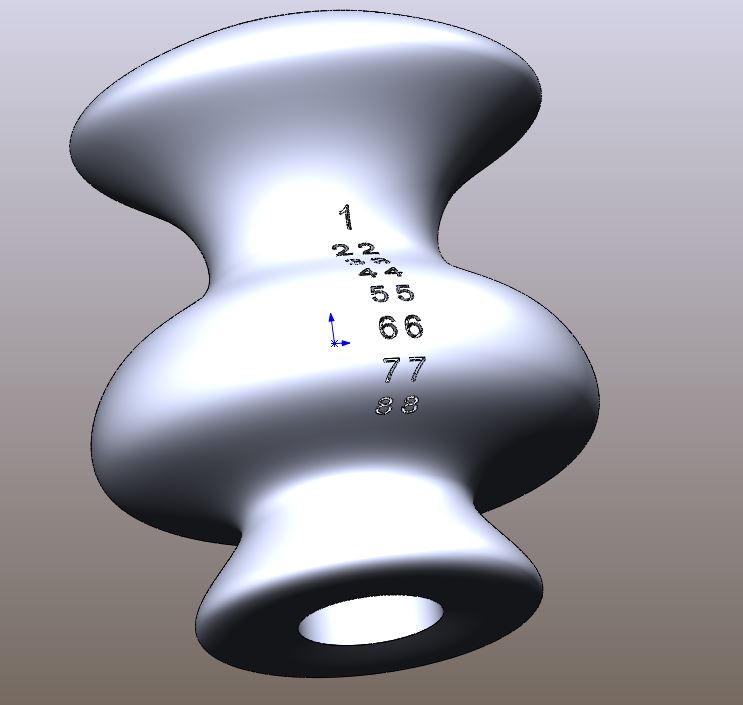

надпись.JPG <a class='original' href='./download/file.php?id=107100&sid=90d1b4c0f4ad833efd4bf9f473630fe4&mode=view'>Загрузить оригинал (40.14 КБ)</a>
Главное, эскиз поверхности, на которую необходимо переносить надпись, надо рисовать сплайном.

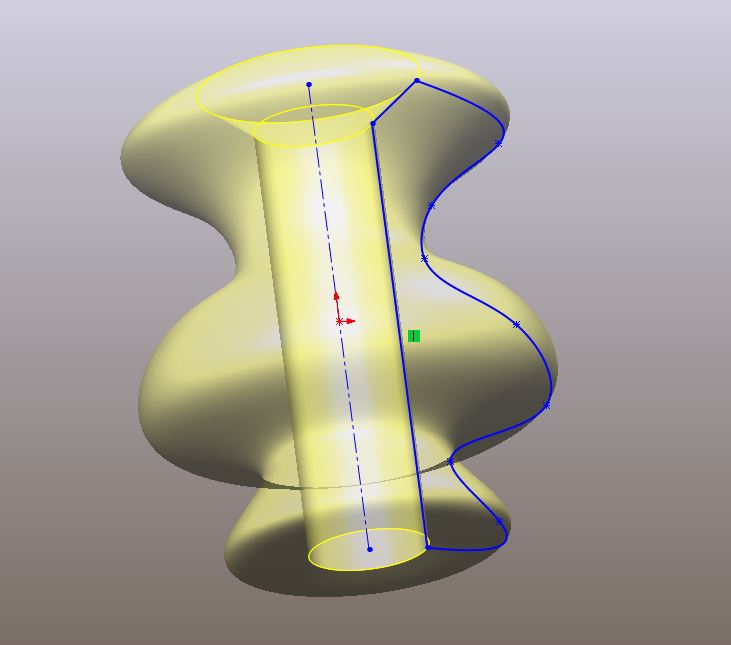

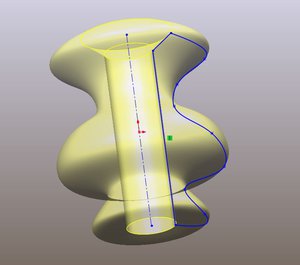

надпись2.JPG <a class='original' href='./download/file.php?id=107099&sid=90d1b4c0f4ad833efd4bf9f473630fe4&mode=view'>Загрузить оригинал (36.23 КБ)</a>
Cem
Новичок
Сообщения: 8
Зарегистрирован: 22 мар 2017, 12:26
Репутация: 0
Настоящее имя: Семен
Контактная информация:

Re: Помогите сделать надпись

Сообщение Cem »

попробую, я просто вытягивал и потом делал скос
bawero
Опытный
Сообщения: 153
Зарегистрирован: 20 дек 2015, 22:02
Репутация: 23
Откуда: BY
Контактная информация:

Re: Помогите сделать надпись

Сообщение bawero »

В Rhino нормально делаются надписи ( кривыми, поверхностями, твёрдыми телами) и переносятся на нужную поверхность.
Ответить
