Grber2GCode (фрезеровка печатных плат на ЧПУ)

Обсуждение аспектов работы с CAМ программами, подготовка моделей, настройка постпроцессоров, настройка параметров инструментов, обсуждение стратегий обработки, симуляция обработки. Вопросы по G-коду.
Аватара пользователя
X-Ray
Мастер
Сообщения: 445
Зарегистрирован: 04 фев 2016, 23:06
Репутация: 201
Настоящее имя: Дамир
Контактная информация:

Re: Grber2GCode (фрезеровка печатных плат на ЧПУ)

Сообщение X-Ray »

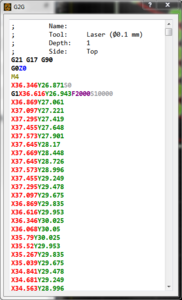

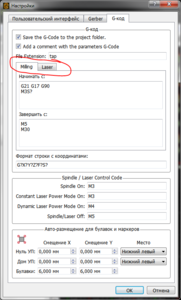

Залил на диск версию с исправлениями для лазера.
Программа G2G (фрезеровка из гербера, производство ПП на ЧПУ) GERBER_X2/releases
Прежде чем писать о багах проверьте, является ли ваша версия последней!
Баги - глюки просьба писать сюда!!!
Багтрекер
Тестовая версия
Аватара пользователя
iMaks-RS
Мастер
Сообщения: 1166
Зарегистрирован: 10 июл 2017, 09:25
Репутация: 114
Настоящее имя: Maks
Откуда: От туда.
Контактная информация:

Re: Grber2GCode (фрезеровка печатных плат на ЧПУ)

Сообщение iMaks-RS »

Добрый день!

Опять вылез баг при разбиение Вороного.. один пад остался висеть в воздухе, отрезанный от все остальных. Проект не сохранил, т.к. спешил. ((( Использовал тестую версию G2G. Выгружал из диптрейс в весрию Gerber X2
Аватара пользователя
Drex
Новичок
Сообщения: 7
Зарегистрирован: 24 июн 2020, 22:53
Репутация: 0
Настоящее имя: Андрей
Контактная информация:

Re: Grber2GCode (фрезеровка печатных плат на ЧПУ)

Сообщение Drex »

Уважаемый X-Ray, первым делом конечно выражаю огромную благодарность за Ваш титанический труд и естественно его результат.

Изредка, примерно раз в год доходят руки запилить какую-нибудь платку, и вот это мой второй такой случай использования Вашей программы. С прошлого года была скачана версия 0.7.8.4. В прошлый раз с ней все было отлично, разве что за исключением того, что она пилила слоты в неоптимальном порядке, то есть сначала пилила все слоты на глубину шага погружения фрезы, потом опять все слоты на глубину следующего шага и т.д. но поскольку обычно на платах этих слотов кот наплакал, то это не вызывало трудностей.
В этот раз сделал гербер файлы новой платы и я влип с обрезкой по контуру. Она упорно создавала 2 контура вокруг вектора (сырой вектор естественно включил и даже игрался с параметром "клей").

Скачал версию 0.7.8.9b и этот баг в ней отсутствует, но радость моя была недолгой. В новой версии перестал открываться файл сверловки круглых отверстий. Просто проглатывает и ничего не появляется ни в дереве файлов, ни на рабочем поле.
Гербера делаю в Altiume 20.1.11 (build 218)

Чтобы не быть голословным приложу к сообщению свои файлы. В обоих не открываются файлы ...RoundHoles.... В прежней версии именно эти файлы открывались без проблем, но не работает обрезка прямоугольной платы.
Очень большая просьба, посмотрите что не так.

И еще один момент. В старой версии нарвался на вот такое сообщение (скрин во вложении) Честно говоря, не могу понять, что оно означает, не могли бы Вы прокомментировать?

С уважением, привет из Сибири!
Вложения
1.zip
Плата 1
(2.24 КБ) 130 скачиваний
2.zip
Плата 2
(4.61 КБ) 127 скачиваний

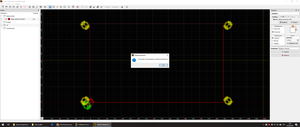

Инструмент не вписывается в рабочие элементы!
Инструмент не вписывается в рабочие элементы!
Аватара пользователя
X-Ray
Мастер
Сообщения: 445
Зарегистрирован: 04 фев 2016, 23:06
Репутация: 201
Настоящее имя: Дамир
Контактная информация:

Re: Grber2GCode (фрезеровка печатных плат на ЧПУ)

Сообщение X-Ray »

Drex писал(а):Скачал версию 0.7.8.9b и этот баг в ней отсутствует, но радость моя была недолгой. В новой версии перестал открываться файл сверловки круглых отверстий. Просто проглатывает и ничего не появляется ни в дереве файлов, ни на рабочем поле.
У вас

Код: Выделить всё

%
T02
X0006Y0025
Должно быть

Код: Выделить всё

%
G05 <- Выбор режима (сверловка)
T02 <- Выбор инструмента
X0006Y0025 <- Где сверлить
А в слотах почему то он выставлен

Код: Выделить всё

%
G90
G05  <- ????????
T01
G00X0006Y00084 <- G00 отменяет G05
У меня всё правильно, а вот файл с ошибкой "мелкой".
Программа G2G (фрезеровка из гербера, производство ПП на ЧПУ) GERBER_X2/releases
Прежде чем писать о багах проверьте, является ли ваша версия последней!
Баги - глюки просьба писать сюда!!!
Багтрекер
Тестовая версия
Аватара пользователя
Drex
Новичок
Сообщения: 7
Зарегистрирован: 24 июн 2020, 22:53
Репутация: 0
Настоящее имя: Андрей
Контактная информация:

Re: Grber2GCode (фрезеровка печатных плат на ЧПУ)

Сообщение Drex »

Приветствую, Дамир!
У меня всё правильно, а вот файл с ошибкой "мелкой".
Действительно, если вставить в файл команду G05, то все приходит в норму, но есть три факта:

1. Версия 0.7.8.4 открывала его и без этой команды
2. Более старая версия Альтиума и текущая 20.1 генерируют файл сверловки именно так. Как ни крути Альтиум довольно авторитетный софт, и процент доверия к нему довольно высок.
3. Именно такие файлы сверловки отправлял китайцам на производство - они приняли его и изготовили все без проблем.

Может все таки наличие G05 не так уж необходимо ? Может есть какие-то "умолчания" в стандарте exolon- файлов

И еще, Вы упустили мой второй вопрос про "Инструмент не вписывается в рабочие элементы!". Какие условия или их отсутствие вызывают эту ошибку ?

Спасибо, за ответ!
Аватара пользователя
X-Ray
Мастер
Сообщения: 445
Зарегистрирован: 04 фев 2016, 23:06
Репутация: 201
Настоящее имя: Дамир
Контактная информация:

Re: Grber2GCode (фрезеровка печатных плат на ЧПУ)

Сообщение X-Ray »

Drex писал(а):Может все таки наличие G05 не так уж необходимо ? Может есть какие-то "умолчания" в стандарте exolon- файлов
Я переписал в соответствии со стандартом.
the_xnc_file_format_specification.pdf
Программа G2G (фрезеровка из гербера, производство ПП на ЧПУ) GERBER_X2/releases
Прежде чем писать о багах проверьте, является ли ваша версия последней!
Баги - глюки просьба писать сюда!!!
Багтрекер
Тестовая версия
Аватара пользователя
X-Ray
Мастер
Сообщения: 445
Зарегистрирован: 04 фев 2016, 23:06
Репутация: 201
Настоящее имя: Дамир
Контактная информация:

Re: Grber2GCode (фрезеровка печатных плат на ЧПУ)

Сообщение X-Ray »

Не думал что есть софт который отсебятину генерит, скорее всего по умолчанию верну Г05 если не указано иное.
Программа G2G (фрезеровка из гербера, производство ПП на ЧПУ) GERBER_X2/releases
Прежде чем писать о багах проверьте, является ли ваша версия последней!
Баги - глюки просьба писать сюда!!!
Багтрекер
Тестовая версия
Аватара пользователя
Drex
Новичок
Сообщения: 7
Зарегистрирован: 24 июн 2020, 22:53
Репутация: 0
Настоящее имя: Андрей
Контактная информация:

Re: Grber2GCode (фрезеровка печатных плат на ЧПУ)

Сообщение Drex »

X-Ray писал(а):Не думал что есть софт который отсебятину генерит, скорее всего по умолчанию верну Г05 если не указано иное.
Спасибо!
Ради интереса глянул сейчас.
Sprint Layout генерит команду G05
P-CAD 2006 так же, как и Altium, не считает нужным ее вставлять. (файл для интереса в аттаче)
Интересно кто еще чем пользуется на форуме, посмотрели бы для статистики.
Вложения
PARSEC-PERCO.zip
Файл сверловки, сгенерированный в P-CAD 2006
(1.17 КБ) 125 скачиваний
Vlad1953
Опытный
Сообщения: 135
Зарегистрирован: 25 ноя 2019, 19:23
Репутация: 4
Настоящее имя: Владимир Ильич Бурыгин
Контактная информация:

Re: Grber2GCode (фрезеровка печатных плат на ЧПУ)

Сообщение Vlad1953 »

Drex писал(а):
X-Ray писал(а):Не думал что есть софт который отсебятину генерит, скорее всего по умолчанию верну Г05 если не указано иное.
Спасибо!
Ради интереса глянул сейчас.
Sprint Layout генерит команду G05
P-CAD 2006 так же, как и Altium, не считает нужным ее вставлять. (файл для интереса в аттаче)
Интересно кто еще чем пользуется на форуме, посмотрели бы для статистики.
Пользуюсь Sprint Layout, для домашних целей более, чем достаточна. Свои макросы там делать делать настолько легко, что даже и не знаю, что и сказать.
Аватара пользователя
X-Ray
Мастер
Сообщения: 445
Зарегистрирован: 04 фев 2016, 23:06
Репутация: 201
Настоящее имя: Дамир
Контактная информация:

Re: Grber2GCode (фрезеровка печатных плат на ЧПУ)

Сообщение X-Ray »

Drex писал(а):Интересно кто еще чем пользуется на форуме, посмотрели бы для статистики.
Я TopoR`ист.
Программа G2G (фрезеровка из гербера, производство ПП на ЧПУ) GERBER_X2/releases
Прежде чем писать о багах проверьте, является ли ваша версия последней!
Баги - глюки просьба писать сюда!!!
Багтрекер
Тестовая версия
Vlad1953
Опытный
Сообщения: 135
Зарегистрирован: 25 ноя 2019, 19:23
Репутация: 4
Настоящее имя: Владимир Ильич Бурыгин
Контактная информация:

Re: Grber2GCode (фрезеровка печатных плат на ЧПУ)

Сообщение Vlad1953 »

На компе с установленной последней тестовой версией G2G загрузил гербер печатной платы, как обычно.

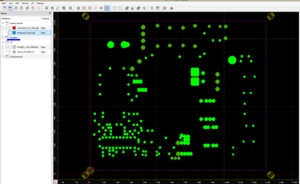

В этом изображении файл сверловки загружен, но в диалоговом окне не отображается.
Для врезеровки
Для врезеровки
А в этом окне провел все операции со сверлами для выгрузки УП.
Для сверловки
Для сверловки
Аватара пользователя
X-Ray
Мастер
Сообщения: 445
Зарегистрирован: 04 фев 2016, 23:06
Репутация: 201
Настоящее имя: Дамир
Контактная информация:

Re: Grber2GCode (фрезеровка печатных плат на ЧПУ)

Сообщение X-Ray »

Vlad1953 писал(а):А в этом окне провел все операции со сверлами для выгрузки УП.

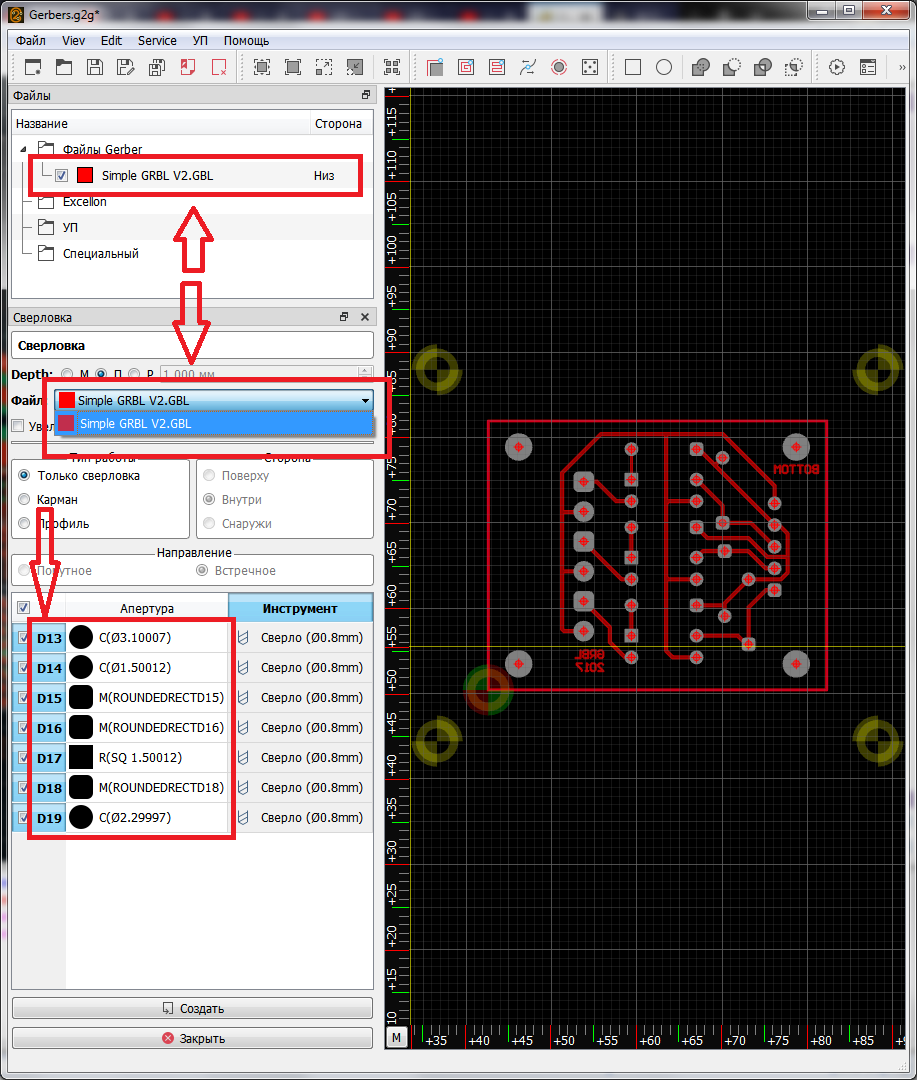

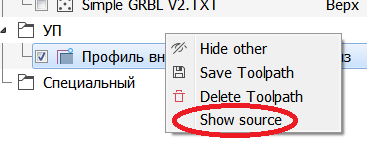

А это из гербера, не обязательно по сверловкам можно сверлиться. Сверловка у Вас не загружена, посмотрите список файлов в окне сверловок.
Программа G2G (фрезеровка из гербера, производство ПП на ЧПУ) GERBER_X2/releases
Прежде чем писать о багах проверьте, является ли ваша версия последней!
Баги - глюки просьба писать сюда!!!
Багтрекер
Тестовая версия
Аватара пользователя
xvovanx
Мастер
Сообщения: 2299
Зарегистрирован: 25 фев 2016, 12:27
Репутация: 607
Настоящее имя: Владимир
Откуда: Latvia
Контактная информация:

Re: Grber2GCode (фрезеровка печатных плат на ЧПУ)

Сообщение xvovanx »

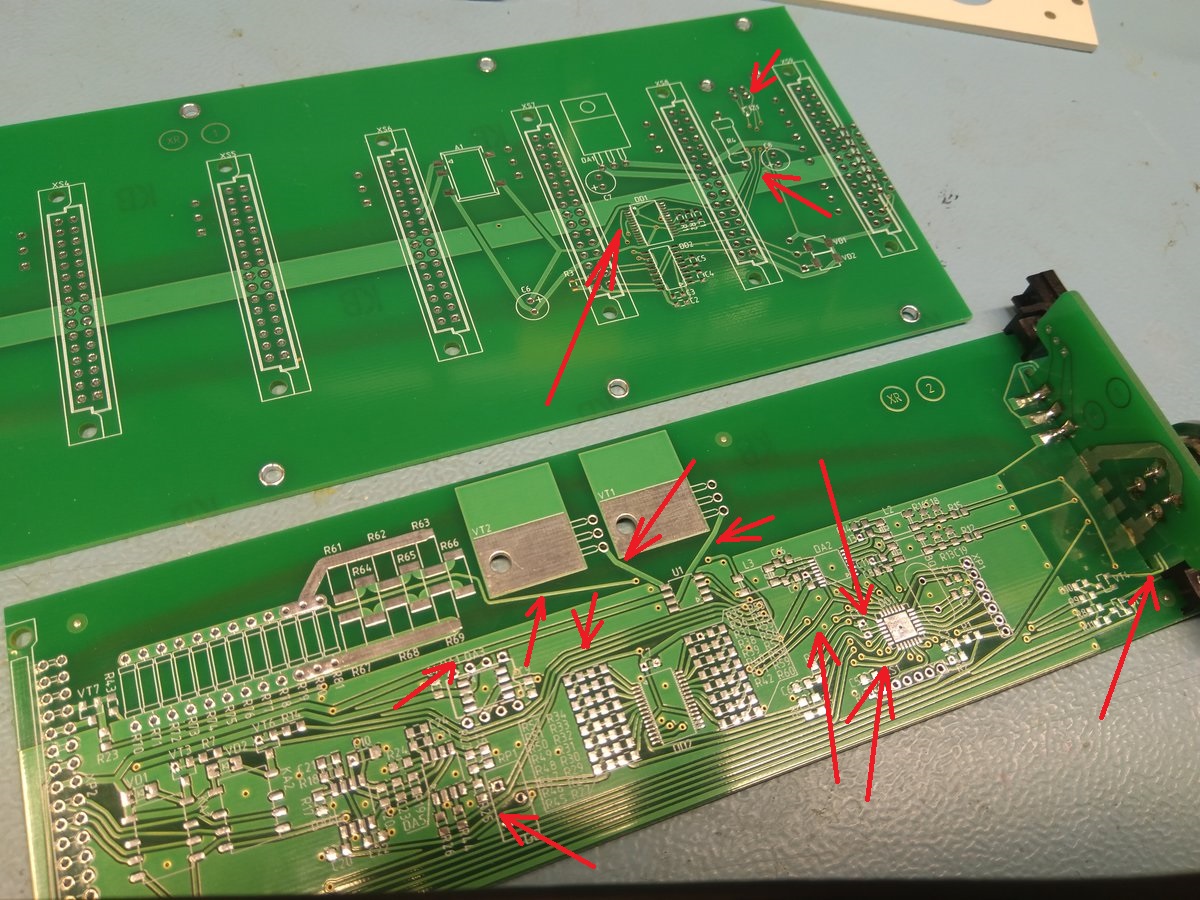

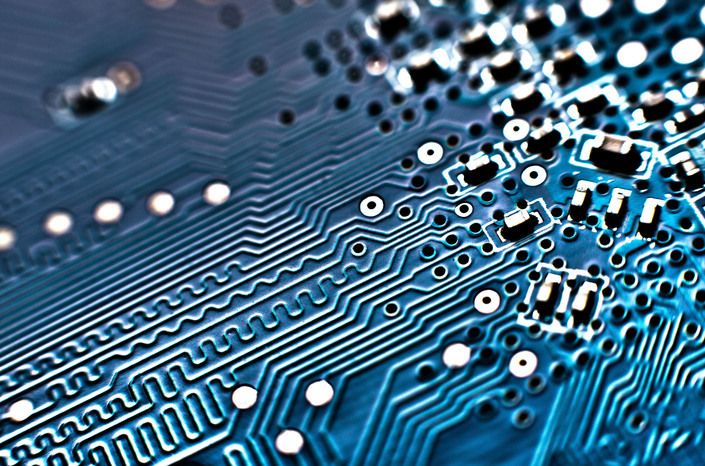

Ни в коем разе никого не хочу обидеть и образец взят первый попавшийся, просто вопрос: меня одного ужасно раздражают на платах "всяко-разные" дорожки? Понимаю, что на работу устройства и скорость электронов в данном случае это никак не повлияет, но при наличии САМов/Кадов/лазеров/фрезеров/софтов и т.д. у меня лично такой тип разводки дорожек (под разными углами-короткими путями) кроме древней технологии "спичка-лак" и раздражения ничего позитивного не вызывает. ПыСы. как "перфекционист" со стажем :) повторюсь - Ни в коем разе никого не хочу обидеть и переходить на личности. Просто интересно я один такой?

ПыСы.2 просто балдею от "змеек" на скоростных платах для выравнивания задержек сигналов (типа как на мамах и памяти в компах). Может это патология? :D
Аватара пользователя
Drex
Новичок
Сообщения: 7
Зарегистрирован: 24 июн 2020, 22:53
Репутация: 0
Настоящее имя: Андрей
Контактная информация:

Re: Grber2GCode (фрезеровка печатных плат на ЧПУ)

Сообщение Drex »

xvovanx писал(а):Просто интересно я один такой?
Думаю, это дело вкуса в большинстве случаев, но иногда все же это бывает технически оправдано. Хотя меня вот настораживают дорожки проходящие опасно близко к углам больших полигонов под транзисторы.

X-Ray, ну расскажите про ошибку "Инструмент не вписывается в рабочие элементы!" Я сначала не мог от нее избавиться, а потом не мог ее снова вызвать. Что она означает ? Кто такие "рабочие элементы"?
Vlad1953
Опытный
Сообщения: 135
Зарегистрирован: 25 ноя 2019, 19:23
Репутация: 4
Настоящее имя: Владимир Ильич Бурыгин
Контактная информация:

Re: Grber2GCode (фрезеровка печатных плат на ЧПУ)

Сообщение Vlad1953 »

X-Ray писал(а):
Vlad1953 писал(а):А в этом окне провел все операции со сверлами для выгрузки УП.
А это из гербера, не обязательно по сверловкам можно сверлиться. Сверловка у Вас не загружена, посмотрите список файлов в окне сверловок.
Вот как раз при загрузке файла сверловки ничего и не отображается. А когда выбираю кнопку сверловка, отверстия появляются. Почему не знаю. Всегда загружаю 3 файла сразу. Фрезеровка, обрез и сверловку.
Может, неправильно обновляю файлы программы. Но делаю так. Переименовываю старый экзешник, копирую ново скачанный и обновляю папку с иконками. Больше ничего.
Последний раз редактировалось Vlad1953 30 июн 2020, 12:48, всего редактировалось 1 раз.
Vlad1953
Опытный
Сообщения: 135
Зарегистрирован: 25 ноя 2019, 19:23
Репутация: 4
Настоящее имя: Владимир Ильич Бурыгин
Контактная информация:

Re: Grber2GCode (фрезеровка печатных плат на ЧПУ)

Сообщение Vlad1953 »

Drex писал(а):
xvovanx писал(а):Просто интересно я один такой?
Думаю, это дело вкуса в большинстве случаев, но иногда все же это бывает технически оправдано. Хотя меня вот настораживают дорожки проходящие опасно близко к углам больших полигонов под транзисторы.

X-Ray, ну расскажите про ошибку "Инструмент не вписывается в рабочие элементы!" Я сначала не мог от нее избавиться, а потом не мог ее снова вызвать. Что она означает ? Кто такие "рабочие элементы"?
В первых версиях такая история была. Насколько помню, было связано с диаметром фрезы. Если брал больше по диаметру, чем ширина дорожки для удаления меди, то это сообщение появлялось. По моему так было.
Аватара пользователя
X-Ray
Мастер
Сообщения: 445
Зарегистрирован: 04 фев 2016, 23:06
Репутация: 201
Настоящее имя: Дамир
Контактная информация:

Re: Grber2GCode (фрезеровка печатных плат на ЧПУ)

Сообщение X-Ray »

Drex писал(а):X-Ray, ну расскажите про ошибку "Инструмент не вписывается в рабочие элементы!" Я сначала не мог от нее избавиться, а потом не мог ее снова вызвать. Что она означает ? Кто такие "рабочие элементы"?
Это например когда диаметр фрезы больше диаметра фрезеруемого отверстия или ширины прямоугольника.

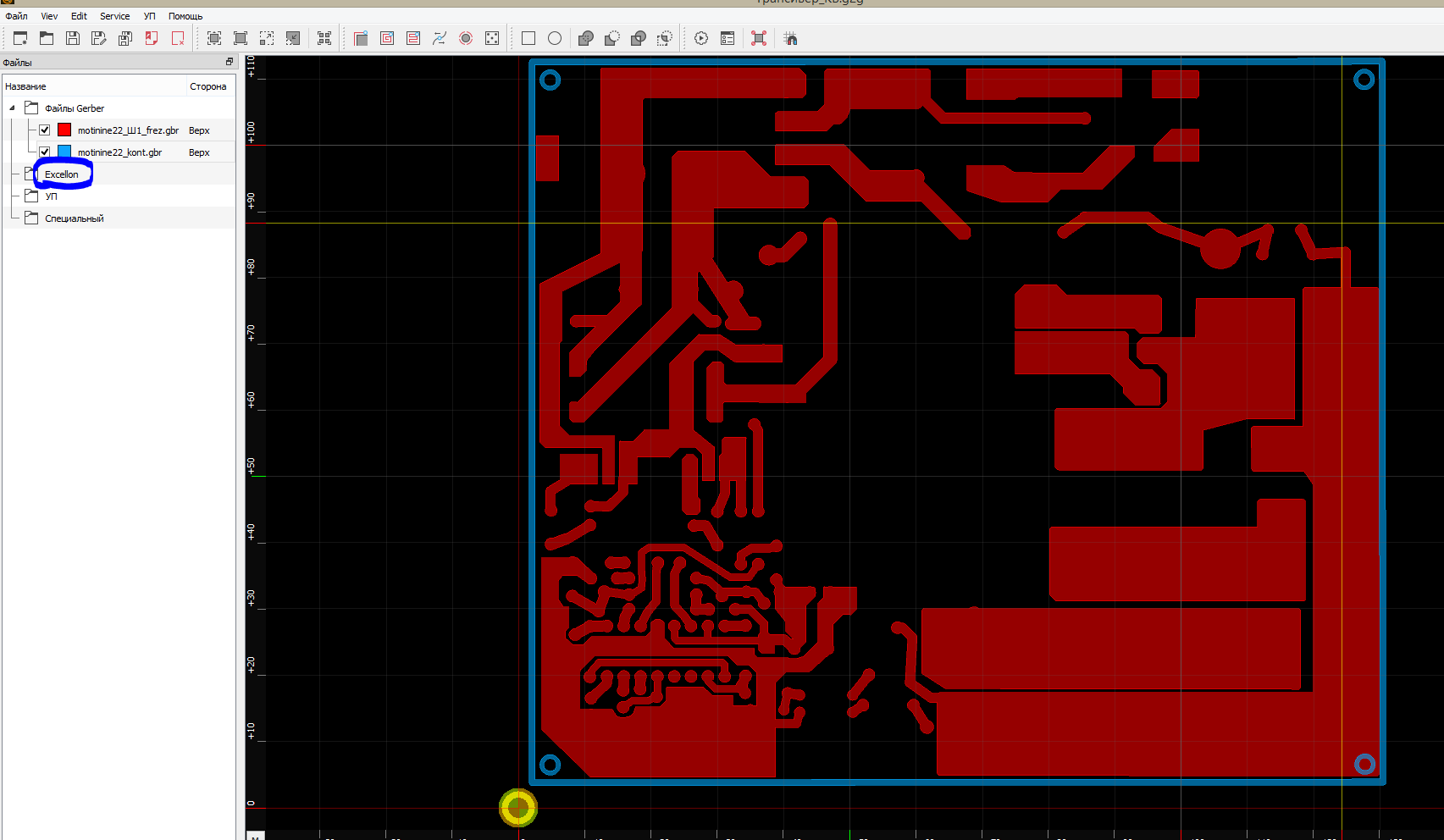

Vlad1953 писал(а):Вот как раз при загрузке файла сверловки ничего и не отображается. А когда выбираю кнопку сверловка, отверстия появляются. Почему не знаю. Всегда загружаю 3 файла сразу. Фрезеровка, обрез и сверловку.
Моя программа может из одного файла ВСЮ плату замутить.
Программа G2G (фрезеровка из гербера, производство ПП на ЧПУ) GERBER_X2/releases
Прежде чем писать о багах проверьте, является ли ваша версия последней!
Баги - глюки просьба писать сюда!!!
Багтрекер
Тестовая версия
Vlad1953
Опытный
Сообщения: 135
Зарегистрирован: 25 ноя 2019, 19:23
Репутация: 4
Настоящее имя: Владимир Ильич Бурыгин
Контактная информация:

Re: Grber2GCode (фрезеровка печатных плат на ЧПУ)

Сообщение Vlad1953 »

X-Ray писал(а):
Vlad1953 писал(а):Вот как раз при загрузке файла сверловки ничего и не отображается. А когда выбираю кнопку сверловка, отверстия появляются. Почему не знаю. Всегда загружаю 3 файла сразу. Фрезеровка, обрез и сверловку.
Моя программа может из одного файла ВСЮ плату замутить.
Это что получается, 33 шага лишних делаю? Во блин, совсем старый стал. Все, ухожу в монастырь! :hehehe:
Аватара пользователя
X-Ray
Мастер
Сообщения: 445
Зарегистрирован: 04 фев 2016, 23:06
Репутация: 201
Настоящее имя: Дамир
Контактная информация:

Re: Grber2GCode (фрезеровка печатных плат на ЧПУ)

Сообщение X-Ray »

xvovanx писал(а):Ни в коем разе никого не хочу обидеть и образец взят первый попавшийся, просто вопрос: меня одного ужасно раздражают на платах "всяко-разные" дорожки? Понимаю, что на работу устройства и скорость электронов в данном случае это никак не повлияет, но при наличии САМов/Кадов/лазеров/фрезеров/софтов и т.д. у меня лично такой тип разводки дорожек (под разными углами-короткими путями) кроме древней технологии "спичка-лак" и раздражения ничего позитивного не вызывает.
ОАО «ИСС» идет в ногу со временем и применяет современные технологии при разработке своих блоков. Одна из таких разработок – блок электронной бортовой радиоэлектронной аппаратуры (РЭА) перспективных спутниковых платформ. В данном блоке была применена технология топологической трассировки TopoR, что позволило:
· сократить количество переходных отверстий и суммарную длину проводников;
· сократить искажения сигналов, вносимые отражением и перекрестными наводками;
· улучшить показатели по сохранению целостности сигналов, повысить быстродействие работы блока.
Программа G2G (фрезеровка из гербера, производство ПП на ЧПУ) GERBER_X2/releases
Прежде чем писать о багах проверьте, является ли ваша версия последней!
Баги - глюки просьба писать сюда!!!
Багтрекер
Тестовая версия
Vlad1953
Опытный
Сообщения: 135
Зарегистрирован: 25 ноя 2019, 19:23
Репутация: 4
Настоящее имя: Владимир Ильич Бурыгин
Контактная информация:

Re: Grber2GCode (фрезеровка печатных плат на ЧПУ)

Сообщение Vlad1953 »

Загружал TopoR, но как там работать, так и не понял. И дружит ли она со Sprint Layout. По моему нет, требует открыть какие то файлы.

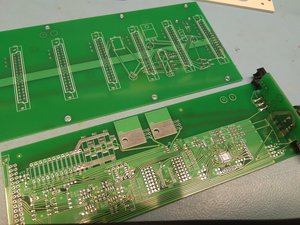

Смотрю, на фотках совдеповские микросхемы, если не ошибаюсь. С золочеными ножками. Есть несколько штучек, какие не помню. Лежат, как раритет.
Ответить

Вернуться в «CAM пакеты»
