Trace Pro. Проектирование оптических систем.

Обсуждение аспектов работы с CAD программами, моделирование, расчеты, симуляция.

Trace Pro. Проектирование оптических систем.

Сообщение putman » 22 дек 2015, 23:18

Имею большой интерес касательно Trace Pro.
Может быть, по великому чуду, есть знающий эту программу ?
Аватара пользователя
putman
Мастер

Сообщения: 895
Зарегистрирован: 21 янв 2013, 09:49
Откуда: г. Долгопрудный
Репутация: 99
Медальки:
Настоящее имя: Алексей

Re: Trace Pro. Проектирование оптических систем.

Сообщение aftaev » 23 дек 2015, 00:14

putman писал(а):Trace Pro.

Оно в Солид встраивается?
Дилетанту сложные вещи кажутся очень простыми, и только профессионал понимает насколько сложна самая простая вещь
Кто хочет - ищет возможности, кто не хочет - ищет оправдание.
Найди работу по душе и тебе не придется работать.
aftaev
Зачётный участник
Зачётный участник

Сообщения: 31974
Зарегистрирован: 04 апр 2010, 19:22
Откуда: Казахстан. Шымкент
Репутация: 5713
Медальки:

Re: Trace Pro. Проектирование оптических систем.

Сообщение putman » 23 дек 2015, 07:30

aftaev писал(а):Оно в Солид встраивается?

Я читал, что да.
Аватара пользователя
putman
Мастер

Сообщения: 895
Зарегистрирован: 21 янв 2013, 09:49
Откуда: г. Долгопрудный
Репутация: 99
Медальки:
Настоящее имя: Алексей

Re: Trace Pro. Проектирование оптических систем.

Сообщение putman » 23 дек 2015, 19:25

Изучаю TracePro v.6, инфы мало, имею много вопросов.
Первый вопрос - импортирую *.stp, допустим рефлектор. Делаю трассировку, рефлектор не должен испускать свет, но из плоскости под ним, выходит параллельный пучок света круглого сечения.

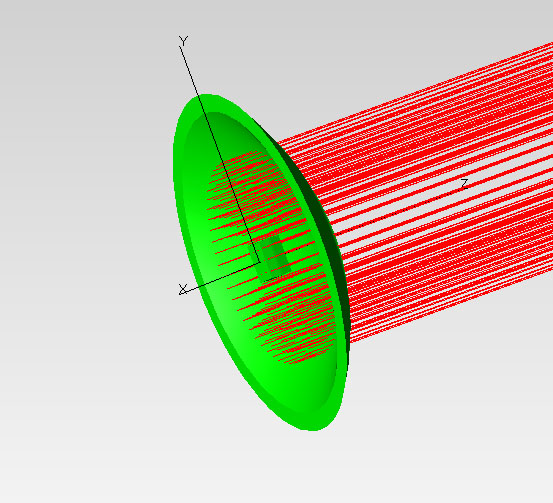

Trace Pro. Проектирование оптических систем. trpro1.jpg

Как отключить этот свет ?
Аватара пользователя
putman
Мастер

Сообщения: 895
Зарегистрирован: 21 янв 2013, 09:49
Откуда: г. Долгопрудный
Репутация: 99
Медальки:
Настоящее имя: Алексей

Re: Trace Pro. Проектирование оптических систем.

Сообщение N1X » 23 дек 2015, 23:14

Интересная тема, периодически возникает мысль сделать фонарик из валяющейся без дела HMI 575... Как то думал посчитать параболический рефлектор, да оптикой никогда не занимался )
Аватара пользователя
N1X
Мастер

Сообщения: 3547
Зарегистрирован: 16 фев 2015, 21:19
Откуда: Беларусь, Гомель
Репутация: 1608
Настоящее имя: Владимир

Re: Trace Pro. Проектирование оптических систем.

Сообщение putman » 24 дек 2015, 21:51

Читаю интернет.

Оказывается в нашей стране, оптикой никто практически не занимался и не занимается.
Знающих людей попросту нет, их единицы и надо долго искать.
На некоторых форумах, есть конторы, которые за примерно 100 000 р. готовы рассчитать оптическую схему по требуемой карте засветки.
А я думал, работе с ЧПУ было сложно учиться ...
---
Что-то подумалось.
Когда я изучал программирование микроконтроллеров, это проходило быстро, весело и увлекательно. Десятки форумов в рунете, куча русской инфы и людей, готовых оперативно ответить на любой вопрос.
Когда я изучал ЧПУ, шло тяжелее, 5-10 форумов, но инфа есть, хоть её и на порядок меньше чем по теме программирования контроллеров.
Теперь я изучаю программу проектирования оптических систем, нашел 3 форума, позавчера задал свой вопрос и тишина, людей там нет. Вся инфа исключительно на английском, примеры тоже.
---
По любому сделаю, что хочу, но времени и нервов на это потребуется немало. Как-то так.
;)
---
Начал воевать с оптикой ближнего света.
Собрал некое подобие мини-стенда, выточил первый, пробный отражатель.
Порадовало то, что сразу всё заработало, т.е. получилась четкая светотеневая граница, свет собран у самого её среза, что позволит "послать" вдаль больше, чем под колесо, тем самым обеспечив равномерный "засвет" по всей длине.
XHP35 которые будут устанавливаться в К-4, еще не пришли, по этому экспериментирую пока на XPG-2, диаметр его силиконовой линзы такой же, и представление о свете складывается верное.
Подал 1.5А, на выходе не менее 400 люмен, ослепления нет и в помине. Теперь я признаю, К-3 и К-6 все таки малость слепили, а этот вариант даже намека на зайчик в глазу не оставляет при полной темноте.
Размер порадовал, внешняя линза получается диаметром - 21 мм, длина всего ближнего блока 32 мм. Это значит, размер фары будет небольшим.
Минус - граница получилась со слегка загнутыми кверху краями, буду этот косяк исправлять.
Вашему вниманию предлагаю несколько фото мегаколхозного мини-стенда. Всё выполнено из обрезков алюминия, смотрится дико, но светит зачетно.





Аватара пользователя
putman
Мастер

Сообщения: 895
Зарегистрирован: 21 янв 2013, 09:49
Откуда: г. Долгопрудный
Репутация: 99
Медальки:
Настоящее имя: Алексей

Re: Trace Pro. Проектирование оптических систем.

Сообщение michael-yurov » 25 дек 2015, 03:17

putman писал(а):Минус - граница получилась со слегка загнутыми кверху краями, буду этот косяк исправлять.

Я подумал, что это ты так обочину подсвечиваешь.
Аватара пользователя
michael-yurov
Почётный участник
Почётный участник

Сообщения: 11185
Зарегистрирован: 26 июл 2012, 00:10
Откуда: Новоуральск, Свердловская область.
Репутация: 4426
Медальки:
Настоящее имя: Михаил Львович

Re: Trace Pro. Проектирование оптических систем.

Сообщение putman » 26 дек 2015, 12:36

michael-yurov писал(а):Я подумал, что это ты так обочину подсвечиваешь.

Нет, нельзя тратить ценную энергию на подсветку обочины.
Аватара пользователя
putman
Мастер

Сообщения: 895
Зарегистрирован: 21 янв 2013, 09:49
Откуда: г. Долгопрудный
Репутация: 99
Медальки:
Настоящее имя: Алексей

Re: Trace Pro. Проектирование оптических систем.

Сообщение nERV » 27 дек 2015, 22:39

Ну да. Ведь на обочине всего-то пешеходы и знаки :) Ничего нужного.
Аватара пользователя
nERV
Мастер

Сообщения: 1446
Зарегистрирован: 27 сен 2013, 19:00
Откуда: Ульяновск
Репутация: 595
Медальки:
Настоящее имя: Александр

Re: Trace Pro. Проектирование оптических систем.

Сообщение AndyBig » 27 дек 2015, 23:54

Велосипедистам это не так актуально :) Фара ведь для велосипеда создается, насколько я понял?
Аватара пользователя
AndyBig
Мастер

Сообщения: 3971
Зарегистрирован: 07 мар 2014, 04:01
Откуда: юг России
Репутация: 1117
Медальки:

Re: Trace Pro. Проектирование оптических систем.

Сообщение putman » 28 дек 2015, 05:09

Да.
Я считаю это очень актуальным.
Велосипедисты часто пересекаются с пешеходами, которые сильно недовольны эффектом ослепления.
Я считаю, все должно быть правильно.
Аватара пользователя
putman
Мастер

Сообщения: 895
Зарегистрирован: 21 янв 2013, 09:49
Откуда: г. Долгопрудный
Репутация: 99
Медальки:
Настоящее имя: Алексей

Re: Trace Pro. Проектирование оптических систем.

Сообщение pup » 28 дек 2015, 11:26

офигенно! надо все эти приключения протоколировать! глядишь, через год-другой и на русском появятся толковые ресурсы по оптике)
pup
Мастер

Сообщения: 676
Зарегистрирован: 12 фев 2015, 10:12
Репутация: 11

Re: Trace Pro. Проектирование оптических систем.

Сообщение putman » 01 янв 2016, 12:13

Я нашел единственный в рунете форум, вернее форум разносторонний, но только на нем есть ветка по обсуждаемой программе.
Там живут несколько спецов, они помогли мне прилично продвинуться в освоении софта.
Кому интересно - http://forum.ru-board.com/topic.cgi?forum=5&topic=35157&start=3280#lt .
Аватара пользователя
putman
Мастер

Сообщения: 895
Зарегистрирован: 21 янв 2013, 09:49
Откуда: г. Долгопрудный
Репутация: 99
Медальки:
Настоящее имя: Алексей

Re: Trace Pro. Проектирование оптических систем.

Сообщение putman » 06 янв 2016, 09:36

Как и следовало ожидать, простым копированием автофары дело не обошлось.
2-ю неделю изучаю программу моделирования оптических систем, дело сдвинулось с мертвой точки =).
Есть сдвиги, но как я и думал, все оказалось очень сложно, без специального образования тяжело.
Выжал максимум из обычного рефлектора, как мог размазал пятно по длине засветки, но оно еще слишком яркое:


Теперь пытаюсь сделать отражатель составным и перекинуть часть света из зоны 4-5 метров в зону 7-8-9 метров.
На фото цифры, это миллиметры. Нуль (сверху) это руль велосипеда с фарой, вниз 10 метров дороги.
Как видно, ширина света будет порядка 2.5-3 метров по всей длине, никуда больше ничего не тратим.

Танцы с бубном вокруг равномерного распределения света исказили линию светотеневой границы, которую мы видим на стене.
Она получилась с провалом вниз, но это даже лучше в плане неослепления, встав перед велосипедом и присев не будешь ослеплён. Только если распластаться ниже 50 см, тогда зацепит.
Нуль по горизонтальной шкале, это 1 метр от земли, именно та высота, на которой установлена фара.
На рисунке ниже, стена на расстоянии 10 метров от фары.
Ширина стены 6 метров, т.е. 1 вертикальное деление равно 50 см.


Разработка ведется с учетом горизонтально установленного модуля ближнего. Т.е. если высота руля от земли 1 м, то и наивысший верхний срез светотеневой границы будет 1 метр на любом разумном удалении.

Сложил 2 картинки, сейчас примерно так визуализируется программой.


Работаю над большей равномерностью, надеюсь побороть эту заразу.
Аватара пользователя
putman
Мастер

Сообщения: 895
Зарегистрирован: 21 янв 2013, 09:49
Откуда: г. Долгопрудный
Репутация: 99
Медальки:
Настоящее имя: Алексей

Re: Trace Pro. Проектирование оптических систем.

Сообщение putman » 07 янв 2016, 14:14

Я думал-думал и наконец придумал как сделать (растянуть) из яркого светового пятна, продолговатое, покрывающее более-менее равномерной яркостью 10 метров дороги перед велосипедом.

Поступил так - разбил дорогу на 10 блоков (зон), чтобы видеть в какую зону, какой частью рефлектора отражаются лучи.
На фото ниже, общий план (вид справа, вид сверху).


На следующих фото видно, как по разному, в зависимости от зоны освещения отражаются лучи внутри рефлектора.

Тут сделана выборка лучей попадающих только в 10-ю зону, самую дальнюю от фары.


Ниже, видим те лучи, которые освещают только 3-ю зону.


А здесь, все лучи. Попробуй ка разберись ...


Такой метод оказался очень наглядным.
Далее, я из тех зон, где отражались лучи в яркое пятно, начал изменяя рефлектор, перенаправлять оных в даль (в неосвещенную зону).
В итоге рефлектор теперь состоит, как бы из 11-ти сегментов (ниже его 3D модель).


А диаграмма освещенности имеет такой вид.


Имеем более-менее равномерный засвет на протяжении 10-ти метров, 2.5 в ширину.
Далее, если убрать стену, еще 3-5 метров будет видно.
По сему, считаю, что поставленную перед собой задачу - рассчитать рефлектор для равномерного освещения 10-ти метровой зоны, я выполнил.

Наблюдается некоторая сегментированность засветки, этого не будет видно в реальных условиях, т.к. края (ступеньки) сегментов рефлектора будут сглажены, тогда как при расчете они имели вид идеального прямого угла.
Аватара пользователя
putman
Мастер

Сообщения: 895
Зарегистрирован: 21 янв 2013, 09:49
Откуда: г. Долгопрудный
Репутация: 99
Медальки:
Настоящее имя: Алексей

Re: Trace Pro. Проектирование оптических систем.

Сообщение AndyBig » 07 янв 2016, 14:22

1. Рефректор, как я понимаю, будет изготовлен на фрезерном станке. А финишное покрытие? Полировка или какое-то напыление?
2. 2.5 метра в ширину - это не маловато? Может быть ближнюю зону лучше пошире подсвечивать, чтобы было видно куда поворачивать? :)

Вообще завидую белой завистью Вашей настойчивости и упорству :)
Аватара пользователя
AndyBig
Мастер

Сообщения: 3971
Зарегистрирован: 07 мар 2014, 04:01
Откуда: юг России
Репутация: 1117
Медальки:

Re: Trace Pro. Проектирование оптических систем.

Сообщение Predator » 07 янв 2016, 15:04

AndyBig писал(а):Вообще завидую белой завистью Вашей настойчивости и упорству

Не завидовать нужно, а дела делать! ;)
Я не матерюсь, а всего лишь употребляю ненормативную лексику в целях более полного и лаконичного выражения своих эмоций.
Аватара пользователя
Predator
Мастер

Сообщения: 9579
Зарегистрирован: 18 июл 2013, 18:26
Репутация: 2521
Медальки:
Настоящее имя: Александр

Re: Trace Pro. Проектирование оптических систем.

Сообщение AndyBig » 07 янв 2016, 15:19

Да нужно, конечно... (вздохнул) :D
Аватара пользователя
AndyBig
Мастер

Сообщения: 3971
Зарегистрирован: 07 мар 2014, 04:01
Откуда: юг России
Репутация: 1117
Медальки:

Re: Trace Pro. Проектирование оптических систем.

Сообщение Predator » 07 янв 2016, 15:49

AndyBig писал(а):Да нужно, конечно... (вздохнул)

Вот, пока ты вздыхаешь, другие вон чего делают :hehehe:
Я не матерюсь, а всего лишь употребляю ненормативную лексику в целях более полного и лаконичного выражения своих эмоций.
Аватара пользователя
Predator
Мастер

Сообщения: 9579
Зарегистрирован: 18 июл 2013, 18:26
Репутация: 2521
Медальки:
Настоящее имя: Александр

Re: Trace Pro. Проектирование оптических систем.

Сообщение AndyBig » 07 янв 2016, 15:57

Вот потому и завидую :D
Аватара пользователя
AndyBig
Мастер

Сообщения: 3971
Зарегистрирован: 07 мар 2014, 04:01
Откуда: юг России
Репутация: 1117
Медальки:

След.
