Сообщение sima8520 » 29 авг 2018, 12:39

Не нашел темы в которой можно было бы обсудить вопросы проектирования деталей/узлов в этой программе.
Проектирую форму для литья свинцовых грузил с крючком. Нужно на внутреннюю часть полусферы нанести зеркальные цифры массы груза. В интернете есть несколько видео, но все они описывают нанесение "чертежа" на поверхность, то есть какие то линии, фигуры в виде прямоугольников, и др кривые. Текст же в моем случае не воспринимается программой как кривые. Может кто то знает как сделать?
Autodesk Inventor 2016-2019 Надо текст.png
Аватара пользователя
sima8520
Мастер

Сообщения: 2613
Зарегистрирован: 24 ноя 2016, 23:35
Откуда: Беларусь, Гомель
Репутация: 1017
Медальки:
Настоящее имя: Илья

Re: Autodesk Inventor 2016-2019

Сообщение maxx2000orel » 29 авг 2018, 12:45

покажите текст который пытаетесь нанести. Возможно он содержит самопересекающиеся или незамкнутые контуры. Попробуйте использовать специальный шрифт для гравировки надписей. Как вариант попробуйте разрушить надпись, тогда она должна стать вектором.
maxx2000orel
Мастер

Сообщения: 325
Зарегистрирован: 24 апр 2016, 18:53
Репутация: 89
Настоящее имя: Максим Кузнецов

Re: Autodesk Inventor 2016-2019

Сообщение sima8520 » 29 авг 2018, 12:54

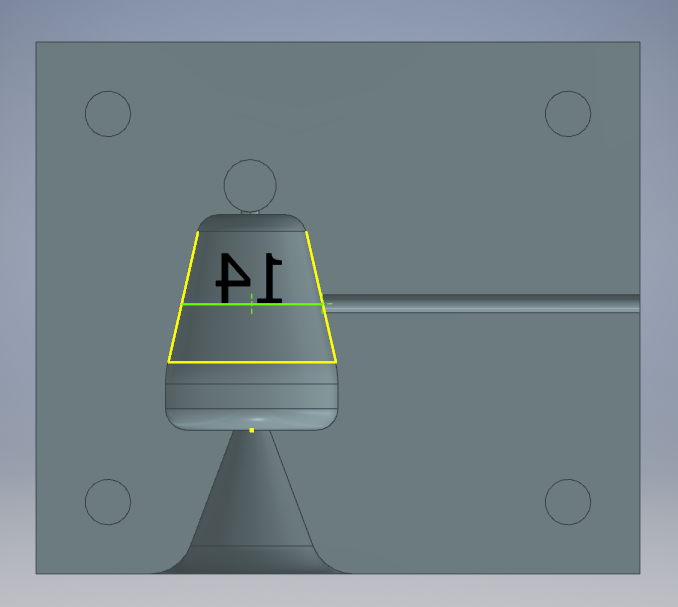

Текстом это сложно назвать. Нужно всего лишь две цифры, 1 и 4, то есть 14. Это маркировка массы груза. Создаю эскиз, рисую линию. Выбираю текст по линии, и пишу 14 и нажимаю кнопочку "выравнивание по центру". Как разрушить текст - не нашел. Возможно это помогло бы
Autodesk Inventor 2016-2019 14.png
Аватара пользователя
sima8520
Мастер

Сообщения: 2613
Зарегистрирован: 24 ноя 2016, 23:35
Откуда: Беларусь, Гомель
Репутация: 1017
Медальки:
Настоящее имя: Илья

Re: Autodesk Inventor 2016-2019

Сообщение NKS » 29 авг 2018, 12:55

sima8520 писал(а):Нужно на внутреннюю часть полусферы нанести зеркальные цифры массы груза

Надо создать рабочую плоскость, касательную к цилиндрической\конической поверхности, на ней создать эскиз, затем инструментом "Рельеф" или "Emboss" выдавить в сторону нужной поверхности, можно поставить галочку "Деформировать".
Аватара пользователя
NKS
Мастер

Сообщения: 2516
Зарегистрирован: 30 окт 2014, 21:36
Откуда: Волгоград
Репутация: 1219
Медальки:
Настоящее имя: Сергей

Re: Autodesk Inventor 2016-2019

Сообщение NKS » 29 авг 2018, 12:56

sima8520 писал(а): Как разрушить текст - не нашел. Возможно это помогло бы

Не надо ничего рушить. Вот тут подробно:
https://www.youtube.com/watch?v=R-u3dJo52co
Аватара пользователя
NKS
Мастер

Сообщения: 2516
Зарегистрирован: 30 окт 2014, 21:36
Откуда: Волгоград
Репутация: 1219
Медальки:
Настоящее имя: Сергей

Re: Autodesk Inventor 2016-2019

Сообщение sima8520 » 29 авг 2018, 13:02

В моем случае не получается так, т.к. поверхность вогнутая. Наверное надо всё заново делать, на детали сделать текст, и потом с помощью операции "комбинировать" получить форму с нужным текстом
Аватара пользователя
sima8520
Мастер

Сообщения: 2613
Зарегистрирован: 24 ноя 2016, 23:35
Откуда: Беларусь, Гомель
Репутация: 1017
Медальки:
Настоящее имя: Илья

Re: Autodesk Inventor 2016-2019

Сообщение NKS » 29 авг 2018, 13:06

sima8520 писал(а):В моем случае не получается так, т.к. поверхность вогнутая.

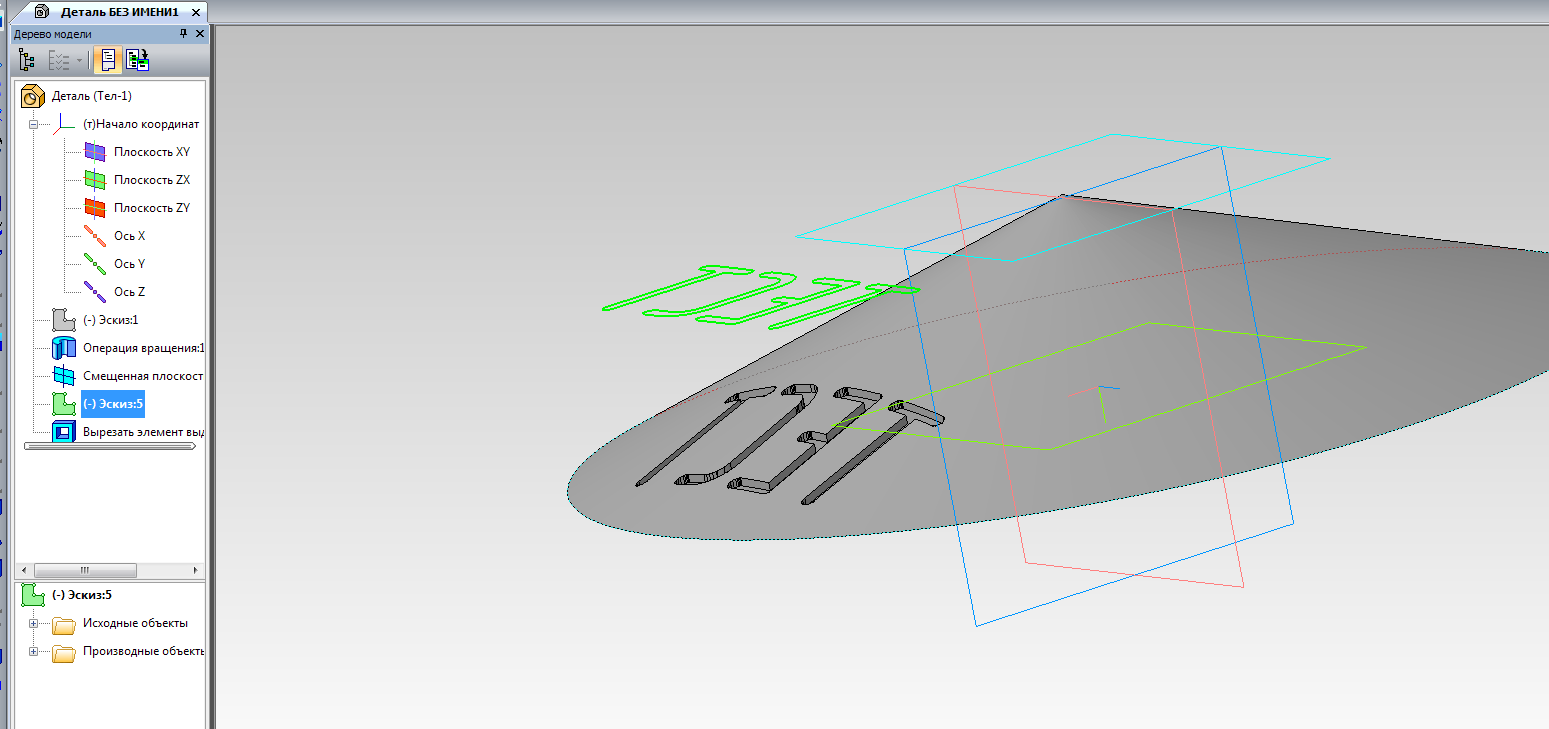

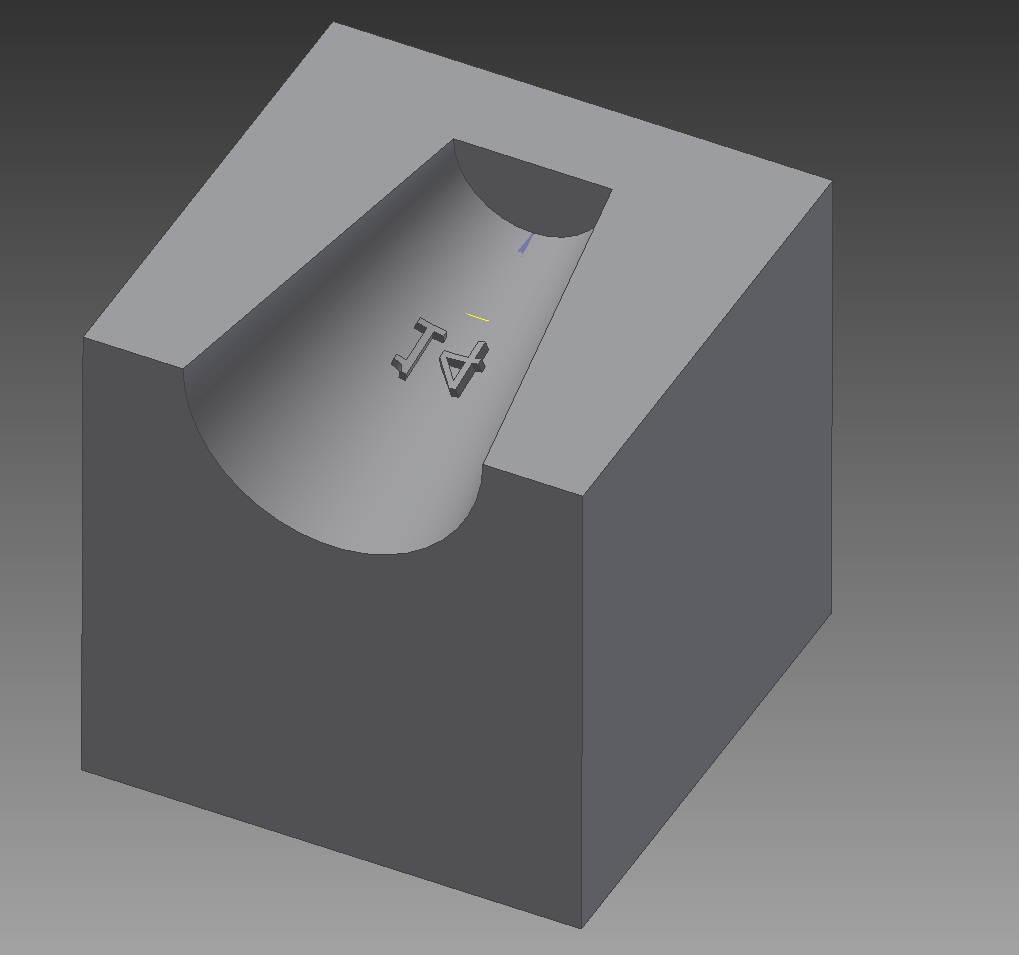

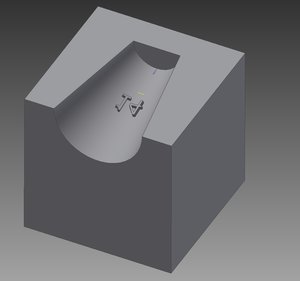

Вообще пофиг какая поверхность. Вот накатал побыстрому. Буквально две минуты:
Вложения
Autodesk Inventor 2016-2019 14.jpg
Аватара пользователя
NKS
Мастер

Сообщения: 2516
Зарегистрирован: 30 окт 2014, 21:36
Откуда: Волгоград
Репутация: 1219
Медальки:
Настоящее имя: Сергей

Re: Autodesk Inventor 2016-2019

Сообщение sima8520 » 29 авг 2018, 13:08

а какую плоскость вы выбрали для создания эскиза? касательная к поверхности через точку?
Аватара пользователя
sima8520
Мастер

Сообщения: 2613
Зарегистрирован: 24 ноя 2016, 23:35
Откуда: Беларусь, Гомель
Репутация: 1017
Медальки:
Настоящее имя: Илья

Re: Autodesk Inventor 2016-2019

Сообщение NKS » 29 авг 2018, 13:16

sima8520 писал(а):касательная к поверхности через точку?

Да, она самая
Аватара пользователя
NKS
Мастер

Сообщения: 2516
Зарегистрирован: 30 окт 2014, 21:36
Откуда: Волгоград
Репутация: 1219
Медальки:
Настоящее имя: Сергей

Re: Autodesk Inventor 2016-2019

Сообщение sima8520 » 29 авг 2018, 13:26

:mrgreen: рад как :monkey:
:good: спасибо

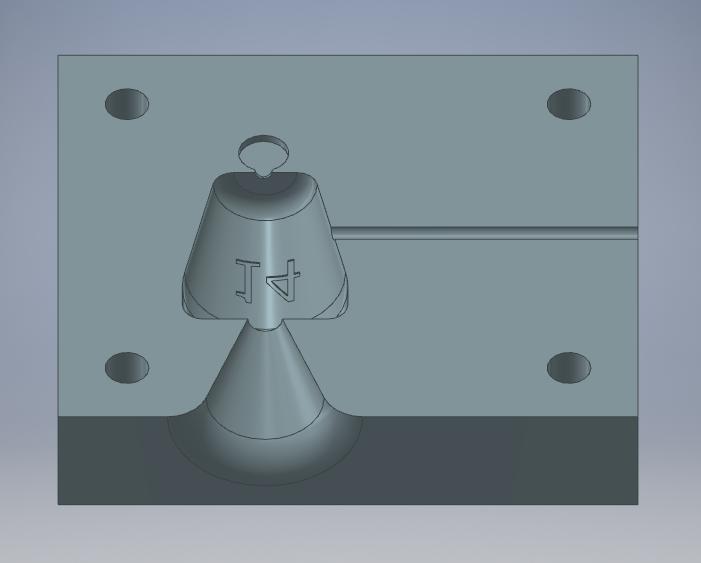

Autodesk Inventor 2016-2019 Получилось.png
Аватара пользователя
sima8520
Мастер

Сообщения: 2613
Зарегистрирован: 24 ноя 2016, 23:35
Откуда: Беларусь, Гомель
Репутация: 1017
Медальки:
Настоящее имя: Илья

Re: Autodesk Inventor 2016-2019

Сообщение maxx2000orel » 29 авг 2018, 13:33

Если расположить надпись по поверхности как в видео то есть вероятность что получатся поднутрения либо недостижимые области. Ну не будет же он гравировать на 4 осях эту надпись. Я бы расположил эскиз на верхней грани и вырезал его на глубину ниже самой низкой точки формы. Надеюсь меня правильно поняли.
maxx2000orel
Мастер

Сообщения: 325
Зарегистрирован: 24 апр 2016, 18:53
Репутация: 89
Настоящее имя: Максим Кузнецов

Re: Autodesk Inventor 2016-2019

Сообщение sima8520 » 30 авг 2018, 09:53

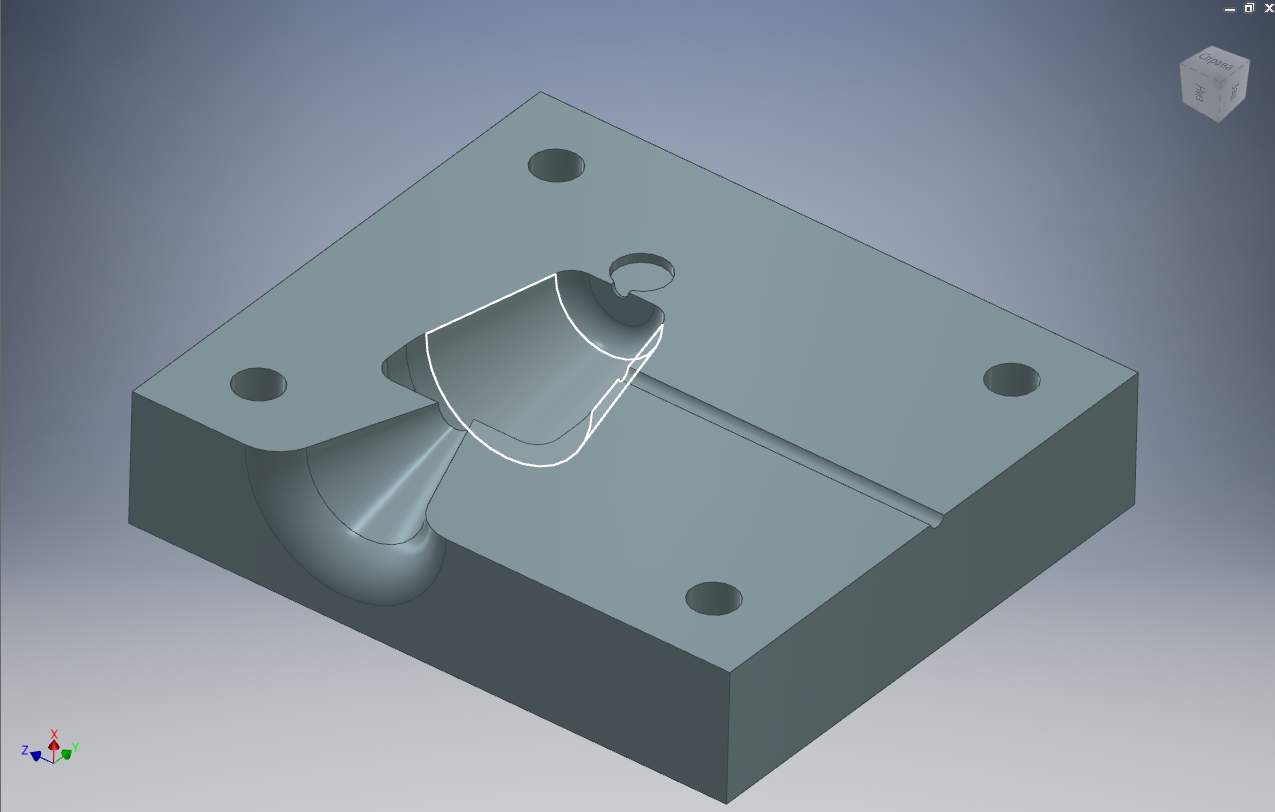

Переделал грузило, добавил конусность, потому как в солидкаме абы что получается при чистовой. зарезы более 0,3 мм

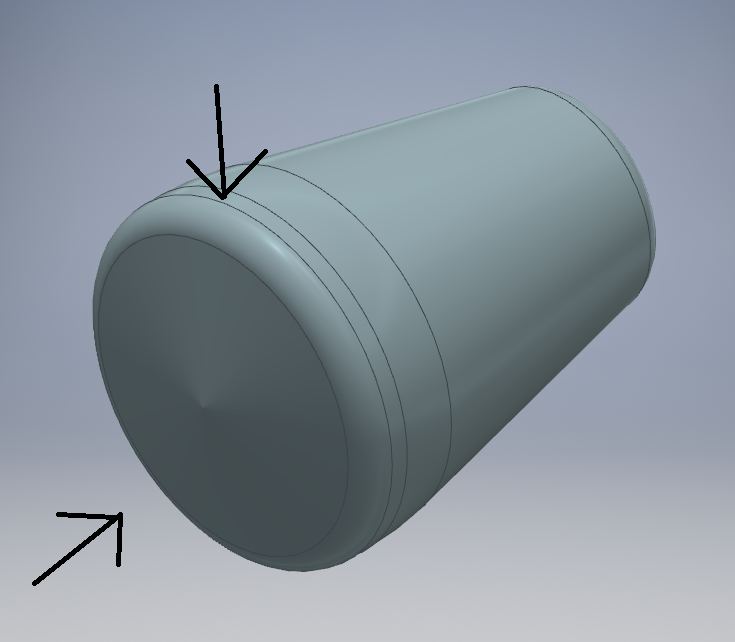

Как сделать плоскость на таких поверхностях. Инвентор не может привязаться ни к чему чтобы даже точку поставить.
