StepMaster ver.2

Контроллеры, драйверы, датчики, управляющие устройства.

StepMaster ver.2

Сообщение michael-yurov » 02 ноя 2015, 16:47

StepMaster ver.2 SM2_light.jpg
StepMaster ver.2 SM2_white.jpg
+ 5 осей,
+ 2 реле,
+ подключение LPT, опторазвязка,
+ дополнительный разъем для подключения к LPT шлейфом 26 жил (совпадает с распиновкой на материнских платах). Кому нужно - отправлю разъемы на шлейф.
+ подключение 3-осевой (будет работать только 3 оси) NCStudio, опторазвязка,
+ 5 входов с собственным питанием 9 В и с опторазвязкой для датчиков и кнопок . Желательно датчики типа PNP.
+ высокоточный преобразователь ШИМ -> напряжение 0-10 В,
+ Enable / ChargePump,
+ умножение частоты 1X, 2X, 4X, 8X, 16X,
+ 4 режима фильтрации сигнала,
+ выбор активного фронта входящего сигнала Step,
+ возможность ограничения частотного диапазона входящего сигнала до 250 кГц, либо работа с входящим сигналом с частотой до 2 МГц,
+ автоматическое включение 16 реле при наличии сигнала Enable / ChargePump,
+ автоматическое включение 17 реле при наличии сигнала запуска шпинделя или ШИМ сигнала регулировки скорости шпинедля,
+ возможность непосредственного управления реле по 17, 17 линиям LPT вместо 5 оси.
+ автоматическое применение настроек для работы с платой NCStudio при подключении кабеля,
+ возможность отключения NCStudio без отсоединения кабеля.
+ настройка параметров платы микрокнопками с индикацией состояния светодиодами,
+ сохранение настроек в энергонезависимую память и их автозагрузка,
+ черный кабель DB25 длиной 1,4 м, ферритовый фильтр, антистатический пакет.
+ с данной платой возможно использование кабелей длиной более 1,5 м, но их нет в наличии.

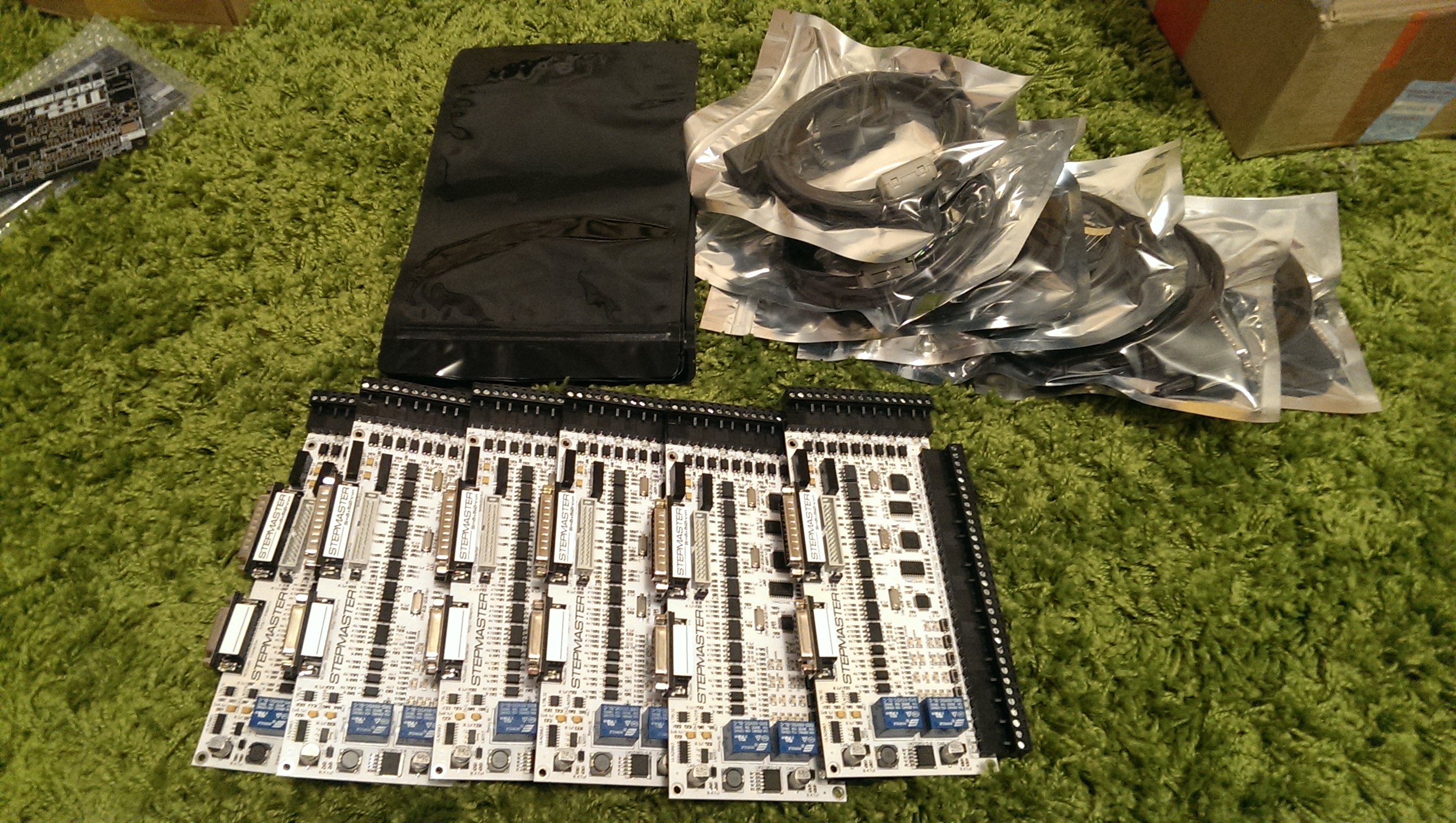

StepMaster ver.2 2015-10-28 01-32-12.JPG
StepMaster ver.2 2016-02-16 22-28-35.JPG


Для покупки - пишите на e-mail: michael-yurov@ya.ru

Документация:
SMv2.pdf
(2.56 Мб) Скачиваний: 1497

Ориентировочные настройки Mach3: http://www.cnc-club.ru/forum/viewtopic. ... 40#p235959
Аватара пользователя
michael-yurov
Почётный участник
Почётный участник

Сообщения: 10352
Зарегистрирован: 26 июл 2012, 00:10
Откуда: Новоуральск, Свердловская область.
Репутация: 3823
Медальки:
Настоящее имя: Михаил Львович

Re: StepMaster - Отзывы, Вопросы, Советы.

Сообщение shalek » 02 ноя 2015, 19:20

michael-yurov писал(а):Две ошибки проекта - это 4 резистора с нижней стороны (сделаю маленькую фрезерованную вставку) и перевернутая надпись на нижней стороне.
(так что рекомендую устанавливать плату нижней стороной вниз, чтобы не видно было )

Так сделай пластиковую нашлепку на резисторы и надпись. А на нашлепке выгравируй название.
Пластик если двухслойный сделать (склеить белый с черным), а надпись прорезать до второго слоя, то эффект будет классный. Пока паять будешь станок нарежет кучу. Только лепи!
Себе именно так и сделаю. Люблю красивые вещи.
Если ты не можешь решить проблему, значит это не твоя проблема!
Мой канал на YouTube: YouTube
ЧПУ "Бобр" 600x500 мм
Аватара пользователя
shalek
Почётный участник
Почётный участник

Сообщения: 2399
Зарегистрирован: 25 авг 2014, 10:40
Откуда: РБ Бобруйск
Репутация: 1905
Медальки:
Настоящее имя: Александр

Re: StepMaster - Отзывы, Вопросы, Советы.

Сообщение sertix » 02 ноя 2015, 19:57

michael-yurov писал(а):+ подключение 3-осевой NCStudio (опторазвязка),

Синяя или красная NCStudio? Как себя чувствуют обе?
sertix
Мастер

Сообщения: 623
Зарегистрирован: 07 май 2011, 09:06
Репутация: 135
Настоящее имя: Сергей

Re: StepMaster - Отзывы, Вопросы, Советы.

Сообщение michael-yurov » 02 ноя 2015, 20:18

sertix писал(а):Синяя или красная NCStudio? Как себя чувствуют обе?

Досконально не тестировал, и красной платы у меня нет,
но я сделал все, что возможно, для максимально качественной и беспроблемной работы этих плат.
Никаких проблем быть не должно.
Сам собираюсь на своем станке использовать NCStudio + StepMaster.
Постараюсь поставить на станок и поработать на этой связке в ближайшее время.
Аватара пользователя
michael-yurov
Почётный участник
Почётный участник

Сообщения: 10352
Зарегистрирован: 26 июл 2012, 00:10
Откуда: Новоуральск, Свердловская область.
Репутация: 3823
Медальки:
Настоящее имя: Михаил Львович

Re: StepMaster - Отзывы, Вопросы, Советы.

Сообщение sertix » 02 ноя 2015, 20:34

michael-yurov писал(а):красной платы у меня нет

Могу пособить такой платой для тестирования, мне она не понравилась, на обычных драйверах от Yako давала сбои при смене направления, городить инвертор при наличии обычной синей NCStudio и не надобностью высоких скоростей(в основном обработка латуни и люминя) не посчитал целесообразным, так что могу ее предложить в обмен на скидку в размере ее стоимости(покупал за 2000р у Тенгеля) при покупке stepmaster.
sertix
Мастер

Сообщения: 623
Зарегистрирован: 07 май 2011, 09:06
Репутация: 135
Настоящее имя: Сергей

Re: StepMaster - Отзывы, Вопросы, Советы.

Сообщение michael-yurov » 02 ноя 2015, 20:56

Сейчас меня волнует только то - стоит ли оставлять возможность выбора активного фронта сигнала Step для NCStudio, и не ошибся ли я выбрав спадающий фронт (сейчас при подключении NCStudio эта настройка задается принудительно).
Возможно, для этой красной нужно будет другой фронт выбрать.
Т.е. все что мне нужно, это осциллограмма сигнала управления в момент смены направления. Покупать ради этого красную плату не хочется.
Наверняка, кто-то из форумчан может помочь с осциллограммой.

Я бы советовал со степмастером использовать обычную старую синюю. Нет смысла в утроенной частоте красной платы, когда есть множитель на самой плате степмастера.

На счет скидки - могу просто так дать скидку, если очень надо, но не 2000 руб, а поменьше а то с учетом 500 уже предложенных это по себестоимости получается.
А красную плату я не уверен, что хочу иметь. Стараюсь избавляться от ненужных вещей.
Аватара пользователя
michael-yurov
Почётный участник
Почётный участник

Сообщения: 10352
Зарегистрирован: 26 июл 2012, 00:10
Откуда: Новоуральск, Свердловская область.
Репутация: 3823
Медальки:
Настоящее имя: Михаил Львович

Re: StepMaster - Отзывы, Вопросы, Советы.

Сообщение Дрюня » 02 ноя 2015, 23:06

sertix писал(а):Могу пособить ... в обмен на скидку в размере ее стоимости

Подсобил так подсобил :lolh:
Аватара пользователя
Дрюня
Почётный участник
Почётный участник

Сообщения: 2036
Зарегистрирован: 25 ноя 2013, 00:19
Откуда: Запорожье
Репутация: 1482
Медальки:
Настоящее имя: Андрей

Re: StepMaster - Отзывы, Вопросы, Советы.

Сообщение N1X » 02 ноя 2015, 23:11

Дрюня писал(а):Подсобил так подсобил

Это гениальная попытка обойти главный экономический принцип озвученный в "Простоквашино", т.е. купив что-нибудь не нужное, получить что-нибудь нужное :lol:
Аватара пользователя
N1X
Мастер

Сообщения: 2756
Зарегистрирован: 16 фев 2015, 21:19
Откуда: Беларусь, Гомель
Репутация: 1267
Настоящее имя: Владимир

Re: StepMaster - Отзывы, Вопросы, Советы.

Сообщение Patriot » 02 ноя 2015, 23:48

А зачем нужно использовать эту плату в связке с ncstudio?? У меня просто еще ниодной платы нет, с китая какая-то простая и дешевая идет, планировал взять новую версию СтепМастера, а тут пишут что ее еще с нцстудио используеют. А в чем преимущество и для чего - не понимаю:))
Аватара пользователя
Patriot
Мастер

Сообщения: 216
Зарегистрирован: 31 авг 2015, 17:52
Откуда: Самара
Репутация: 56
Настоящее имя: Sergei

Re: StepMaster - Отзывы, Вопросы, Советы.

Сообщение Дрюня » 02 ноя 2015, 23:52

Patriot писал(а):А зачем нужно использовать эту плату в связке с ncstudio?? У меня просто еще ниодной платы нет, с китая какая-то простая и дешевая идет, планировал взять новую версию СтепМастера, а тут пишут что ее еще с нцстудио используеют. А в чем преимущество и для чего - не понимаю:))

Посмотри тесты Re: StepMaster - Отзывы, Вопросы, Советы. #68
Аватара пользователя
Дрюня
Почётный участник
Почётный участник

Сообщения: 2036
Зарегистрирован: 25 ноя 2013, 00:19
Откуда: Запорожье
Репутация: 1482
Медальки:
Настоящее имя: Андрей

Re: StepMaster - Отзывы, Вопросы, Советы.

Сообщение michael-yurov » 03 ноя 2015, 05:41

NCStudio - грамотная система управления, но старая. У нее сносный интерфейс, очень высокая надежность работы и грамотный планировщик траектории. Но из за старой элементной базы довольно грубая и некачественная генерация сигнала.
Степмастер же способен устранить недостатки сигнала управления и доводит его практически до идеала.
Получаем надежную и грмотную систему управления с идеальными характеристиками генерации сигнала, что дает максимально возможную скорость обработки, высокую стабильность, высокую точность обработки, мягкую работу станка с минимальной нагрузкой на механику, высокую частоту сигнала (для микрошага и плавной работы).
Если достаточно трех осей - получается очень удачный вариант.
Например, при фрезеровке рельефов с данной связкой мало кто из систем чпу сможет соперничать.

Если же требуется более трех осей, плавная регулировка оборотов шпинделя и выполнение более сложных задач - я бы рекомендовал использовать плату с LinuxCNC. Хотя, и Mach3 - без проблем, если устраивают его тараканы.
Аватара пользователя
michael-yurov
Почётный участник
Почётный участник

Сообщения: 10352
Зарегистрирован: 26 июл 2012, 00:10
Откуда: Новоуральск, Свердловская область.
Репутация: 3823
Медальки:
Настоящее имя: Михаил Львович

Re: StepMaster - Отзывы, Вопросы, Советы.

Сообщение michael-yurov » 03 ноя 2015, 05:58

Вот еще сравнение качества обработки Mach3 и NCStudio: http://www.cnc-club.ru/forum/viewtopic. ... 40#p178312

А здесь сигнал управления на выходе NCStudio и после StepMaster-а: http://www.cnc-club.ru/forum/viewtopic. ... 40#p177382
Аватара пользователя
michael-yurov
Почётный участник
Почётный участник

Сообщения: 10352
Зарегистрирован: 26 июл 2012, 00:10
Откуда: Новоуральск, Свердловская область.
Репутация: 3823
Медальки:
Настоящее имя: Михаил Львович

Re: StepMaster - Отзывы, Вопросы, Советы.

Сообщение Cucumber » 03 ноя 2015, 09:48

Михаил, когда будете в Екатеринбурге, вы сможете взять красную плату для тестирования у меня, безвозмездно. Если интересно, могу дать оригинальную плату, для экпериментов.
Аватара пользователя
Cucumber
Кандидат

Сообщения: 50
Зарегистрирован: 07 фев 2014, 20:32
Откуда: Екатеринбург
Репутация: 8

Re: StepMaster - Отзывы, Вопросы, Советы.

Сообщение michael-yurov » 03 ноя 2015, 10:24

Спасибо!
На днях нужно будет съездить в Екатеринбург.
Я бы воспользовался предложением.

Плату потом верну.
Аватара пользователя
michael-yurov
Почётный участник
Почётный участник

Сообщения: 10352
Зарегистрирован: 26 июл 2012, 00:10
Откуда: Новоуральск, Свердловская область.
Репутация: 3823
Медальки:
Настоящее имя: Михаил Львович

Re: StepMaster - Отзывы, Вопросы, Советы.

Сообщение Cucumber » 03 ноя 2015, 10:31

Михаил, я в ЛС напишу свои контактные данные.
Аватара пользователя
Cucumber
Кандидат

Сообщения: 50
Зарегистрирован: 07 фев 2014, 20:32
Откуда: Екатеринбург
Репутация: 8

Re: StepMaster - Отзывы, Вопросы, Советы.

Сообщение den_sibirskiy » 03 ноя 2015, 15:19

Махаила так и похитить же могут))
Не доверял бы я, больно ухмылка странная у аватарки))
"Хватит спать пора начинать пришло твое время"
Аватара пользователя
den_sibirskiy
Мастер

Сообщения: 1564
Зарегистрирован: 12 апр 2014, 17:04
Откуда: Иркутск
Репутация: 325
Настоящее имя: Ден

Re: StepMaster - Отзывы, Вопросы, Советы.

Сообщение michael-yurov » 06 ноя 2015, 13:11

Проверил работу станка с новой платой и NCStudio.
Фото жуткое, но не в этом суть.
StepMaster ver.2 2015-11-06 14-58-37.JPG

Детальки резались не последовательно, а вразнобой.
При чем сначала мелкие элементы гравером, где большая фреза не пролезет, потом плоской фрезой, потом сверловка в необъяснимой очередности переходов, потом обрезка по контуру.
В итоге никаких смещений не обнаружено. Отверстия точно по центру, и т.п.
Если бы шаги терялись - на такой траектории было бы легко заметить проблему.

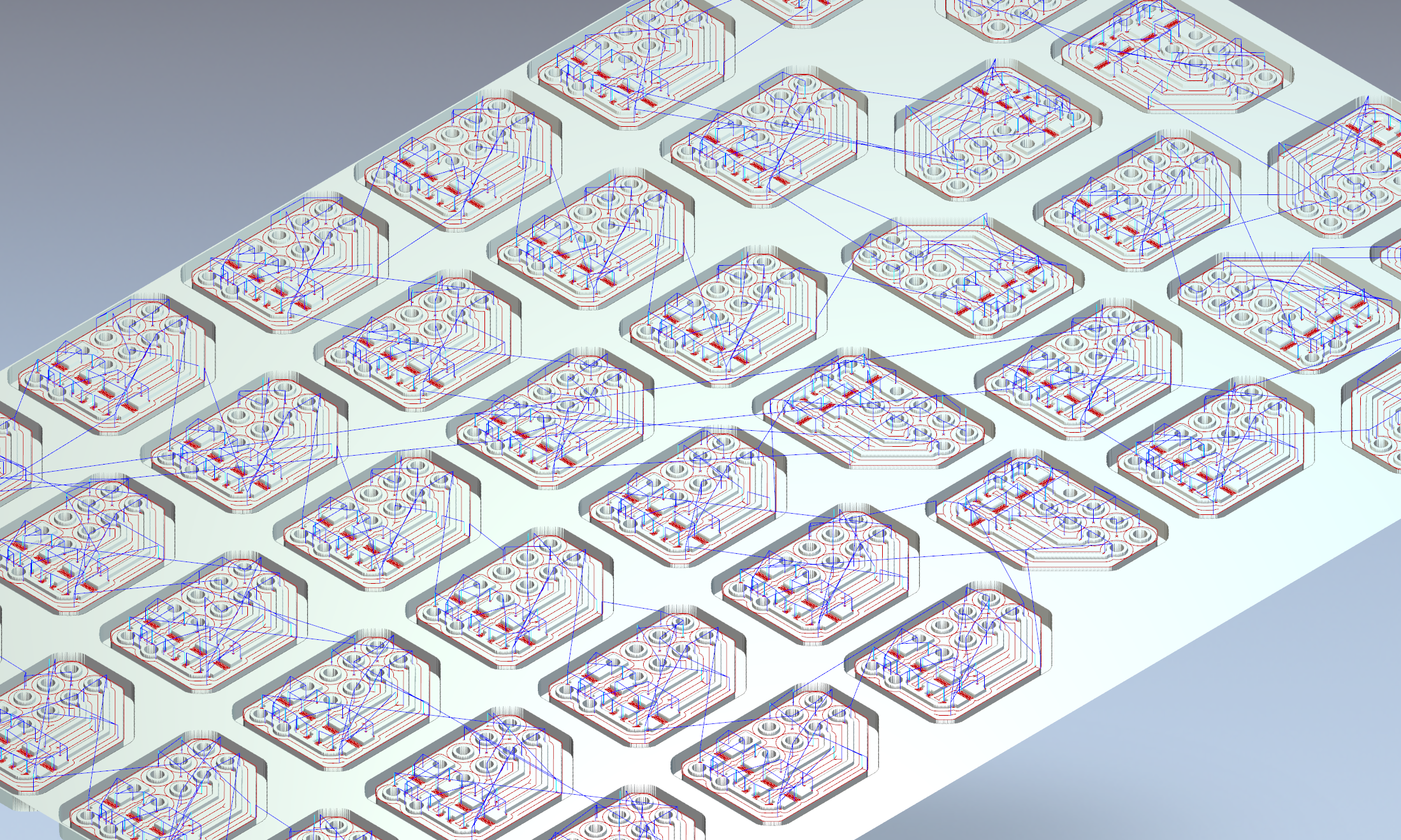

StepMaster ver.2 2015-11-06 15-08-46 Скриншот экрана.png
StepMaster ver.2 2015-11-06 15-08-01 Скриншот экрана.png
Аватара пользователя
michael-yurov
Почётный участник
Почётный участник

Сообщения: 10352
Зарегистрирован: 26 июл 2012, 00:10
Откуда: Новоуральск, Свердловская область.
Репутация: 3823
Медальки:
Настоящее имя: Михаил Львович

Re: StepMaster - Отзывы, Вопросы, Советы.

Сообщение michael-yurov » 06 ноя 2015, 13:13

Хочу так же извиниться за задержку.
Только сейчас упаковываю первые посылки покупателям.
Боялся отправлять раньше, чем досконально протестирую прошивку.
В итоге обнаружились мелкие нюансы, связанные с режимом работы 1, 14, 16 и 17 пинов. Ничего существенного, но лучше пусть у всех все работает одинаково.
Аватара пользователя
michael-yurov
Почётный участник
Почётный участник

Сообщения: 10352
Зарегистрирован: 26 июл 2012, 00:10
Откуда: Новоуральск, Свердловская область.
Репутация: 3823
Медальки:
Настоящее имя: Михаил Львович

Re: StepMaster - Отзывы, Вопросы, Советы.

Сообщение Patriot » 06 ноя 2015, 15:11

Как приобрести?
Аватара пользователя
Patriot
Мастер

Сообщения: 216
Зарегистрирован: 31 авг 2015, 17:52
Откуда: Самара
Репутация: 56
Настоящее имя: Sergei

Re: StepMaster - Отзывы, Вопросы, Советы.

Сообщение michael-yurov » 06 ноя 2015, 15:27

Patriot писал(а):Как приобрести?

Пока не успеваю для всех сделать.
Смогу отправить в середине следующей недели не раньше.

Отправь письмо на почту michael-yurov@ya.ru
скажи, что ты Patriot с форума.
Пришлю подробности.
Аватара пользователя
michael-yurov
Почётный участник
Почётный участник

Сообщения: 10352
Зарегистрирован: 26 июл 2012, 00:10
Откуда: Новоуральск, Свердловская область.
Репутация: 3823
Медальки:
Настоящее имя: Михаил Львович

След.
