Конструкции станков плазменного раскроя с ЧПУ

Сообщение Nick » 05 июн 2012, 00:08

В этой ветке буду размещать все, что умудрился снять на Металлообработке 2012 по плазморезкам и их конструкциям. Надо найти золотую середину.

Итак приступим. Что было замечено и взято на карандаш.
Сразу оговорюсь, наверняка на фотографиях будут попадаться не только станки для плазменной резки, но и лазеры и водорезки. В принципе конструкции у них схожи, поэтому я буду размещать их тут же.

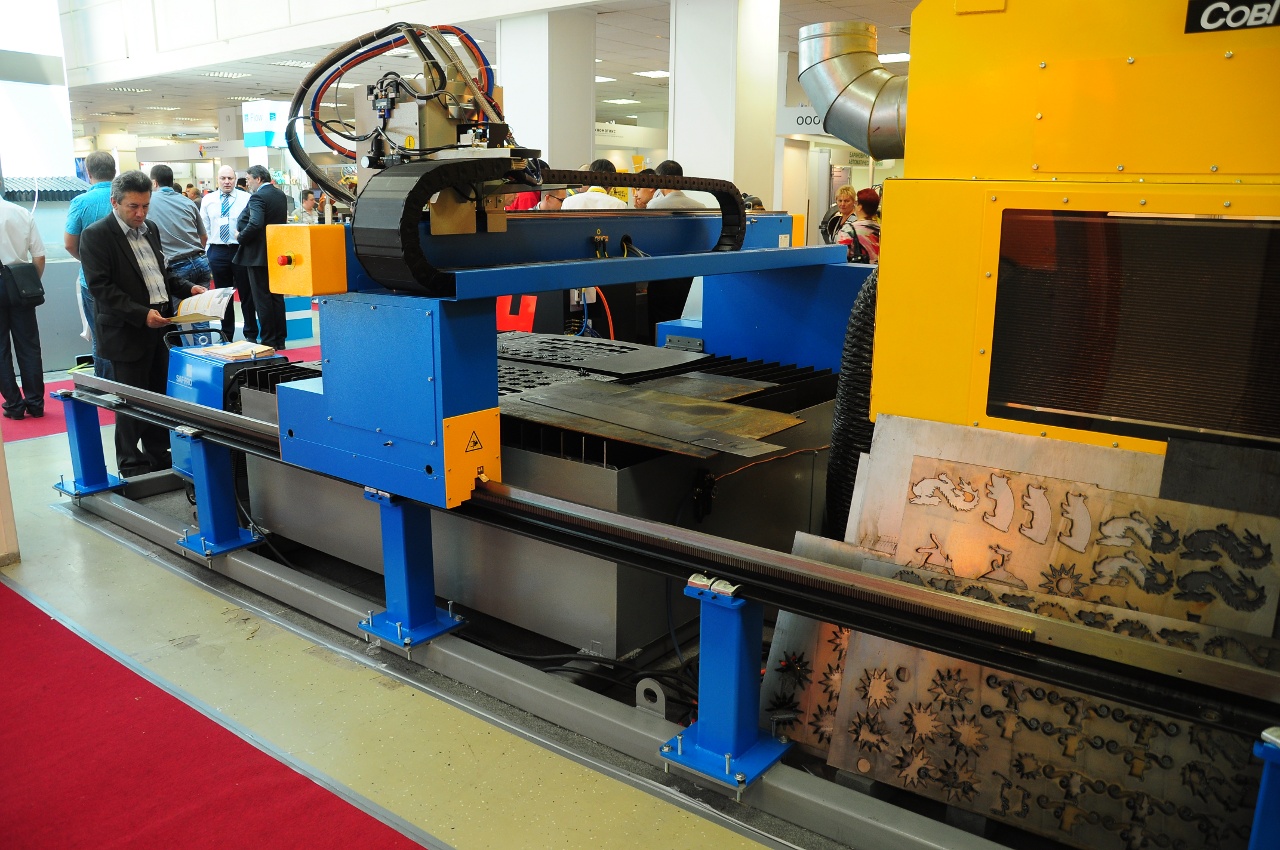

1. В области основания и станины станки в большинстве своем делятся на два типа: с цельным сварным основанием и водяным столом и с двумя раздельными рельсами. во втором случае обычно стол подвижен и его можно быстро заменять.

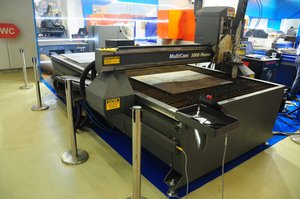

Конструкции станков плазменного раскроя с ЧПУ цельное основание станка плазменной резки.JPG

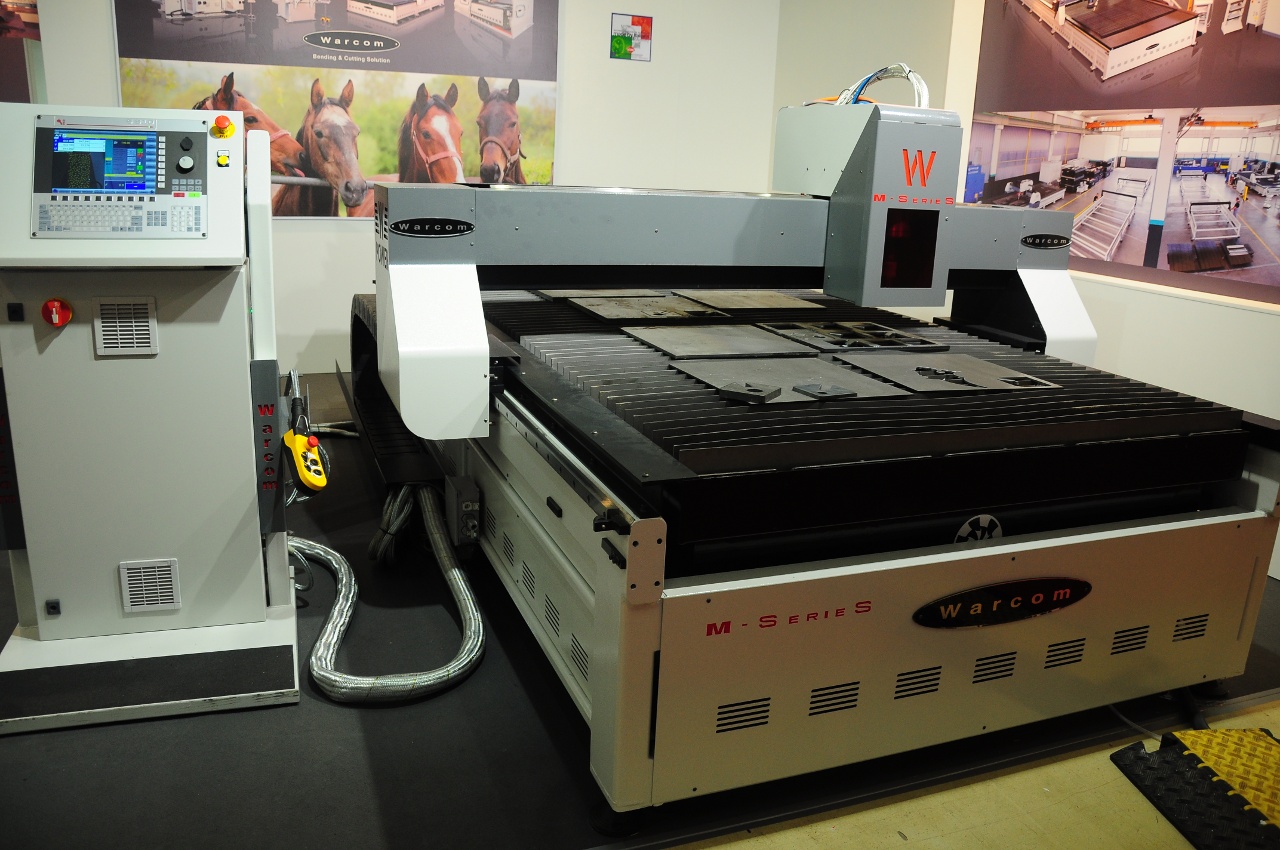

Конструкции станков плазменного раскроя с ЧПУ очнование станка лазерной резки.JPG
Конструкции станков плазменного раскроя с ЧПУ основание станка плазменной резки.JPG

2. Дальше интересно, вне зависимости от конструкции основания примерно 50 процентов станков имеют рельсы на линейных подшипниках на оси портала а 50 процентов катаются по ровному железному рельсу, судя по всему на роликах или радиальных подшипниках. При этом я не беру в расчет "выдающиеся" станки, о них напишу в следующих постах :).

Причем на самом портале практически все ставят профильные линейные подшипники :thinking:.

В установке самого рельса тоже доминирует такая конструкция, на толстую сварную раму устанавливается калиброванный рельс с подготовденными площадками. Сам рельс устанавливается на регулируемые основания и фиксируется 2-3 раза на метр.
Итак:

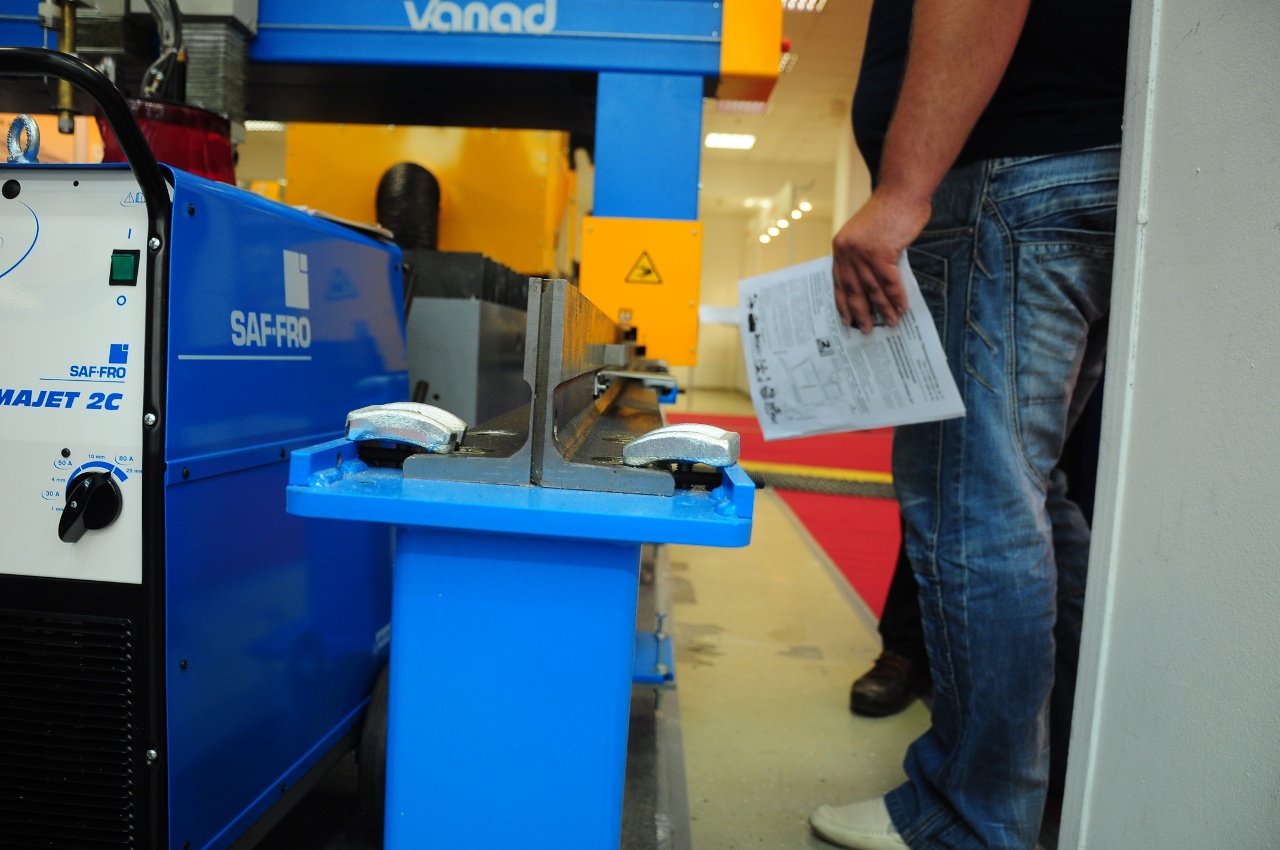

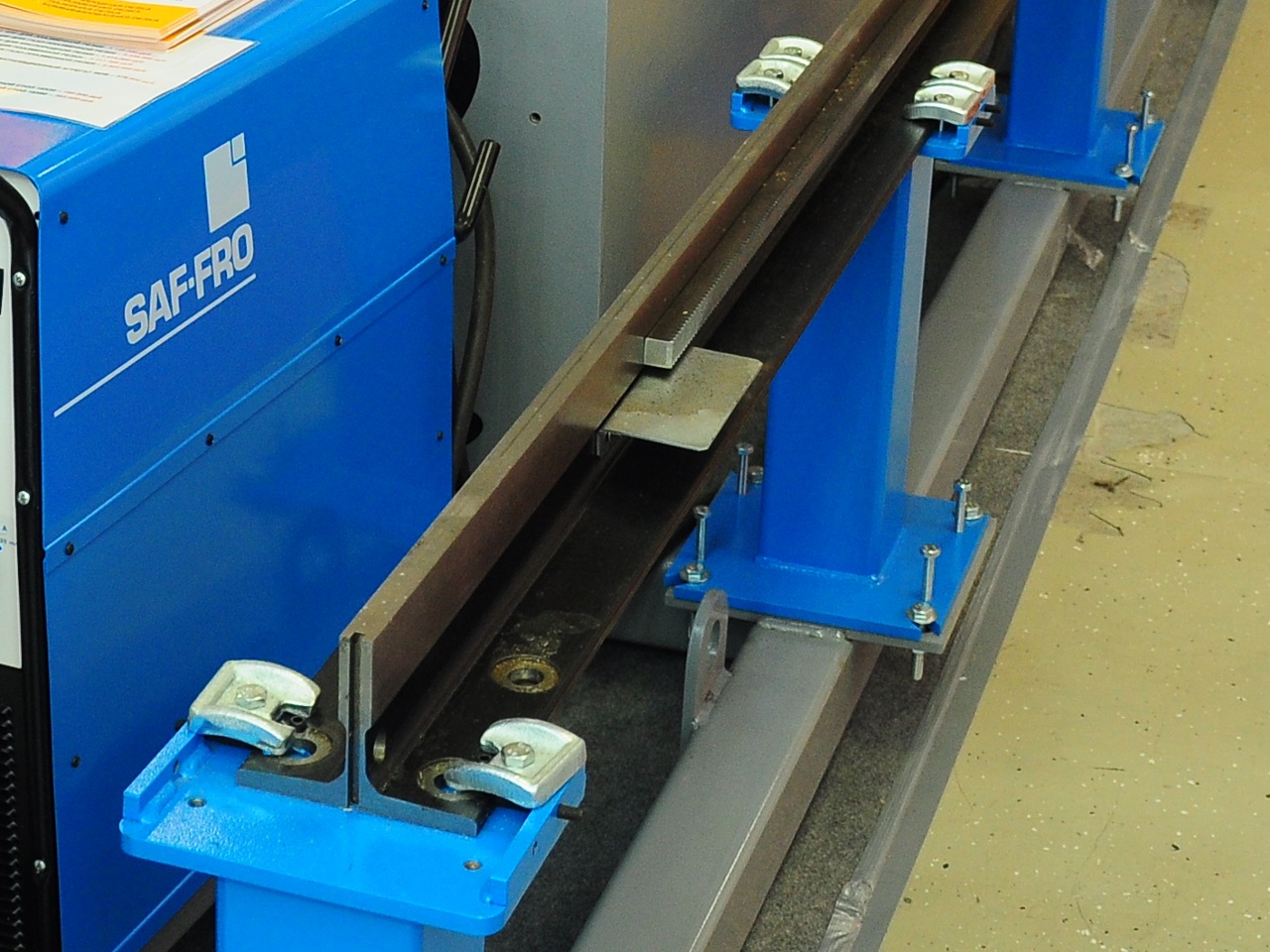

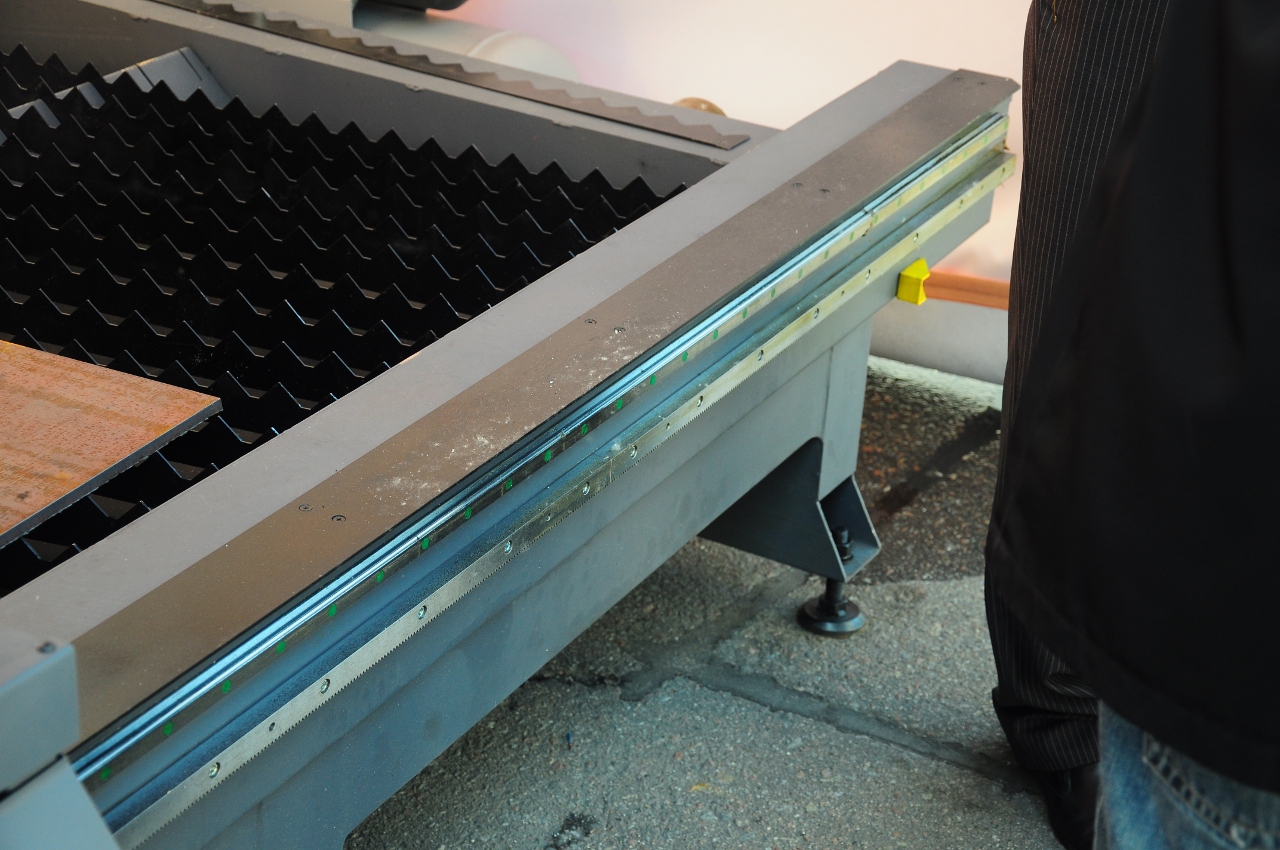

вот тут просто железный рельс, по которому что-то ездит:

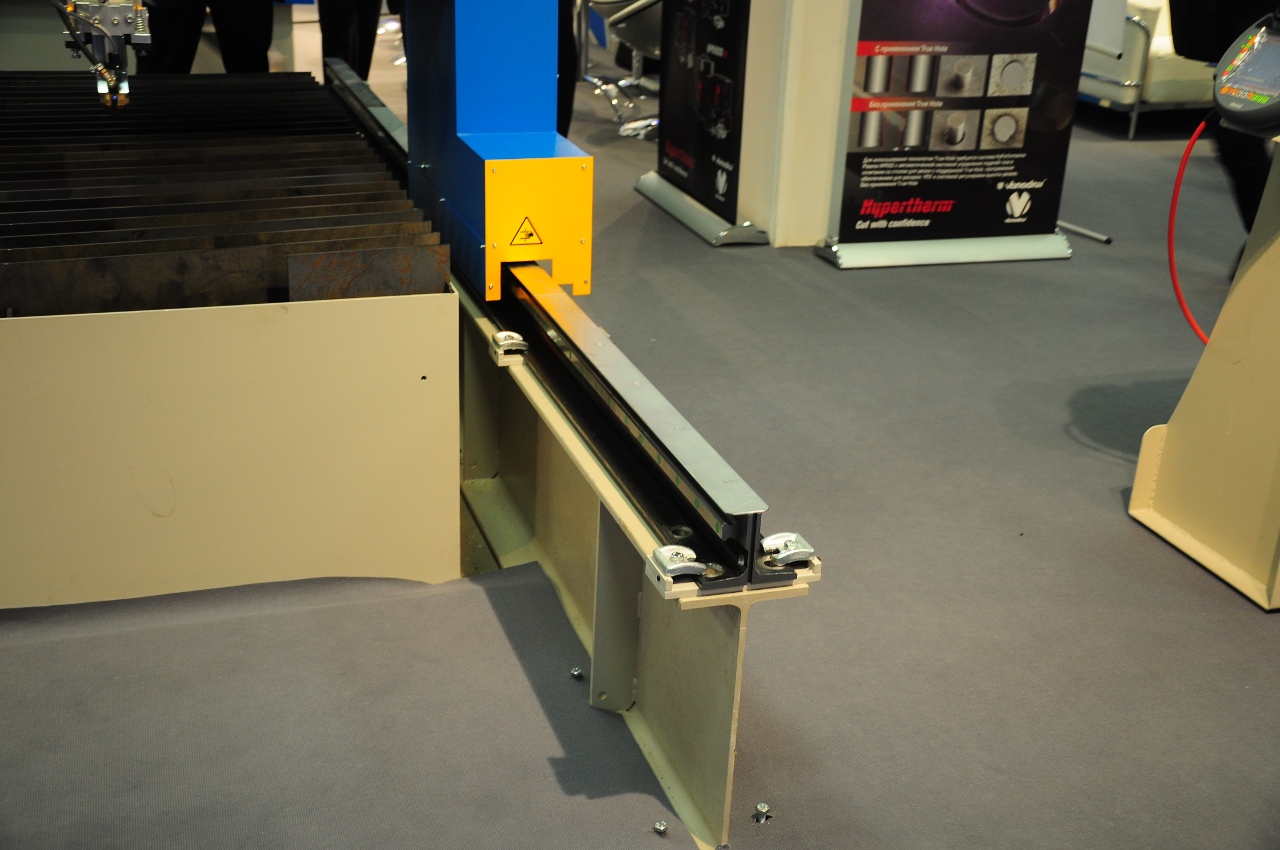

Конструкции станков плазменного раскроя с ЧПУ рельсы на плазморезке .JPG

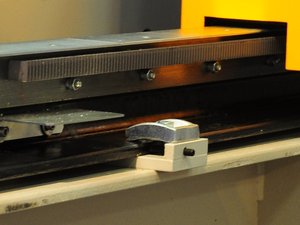

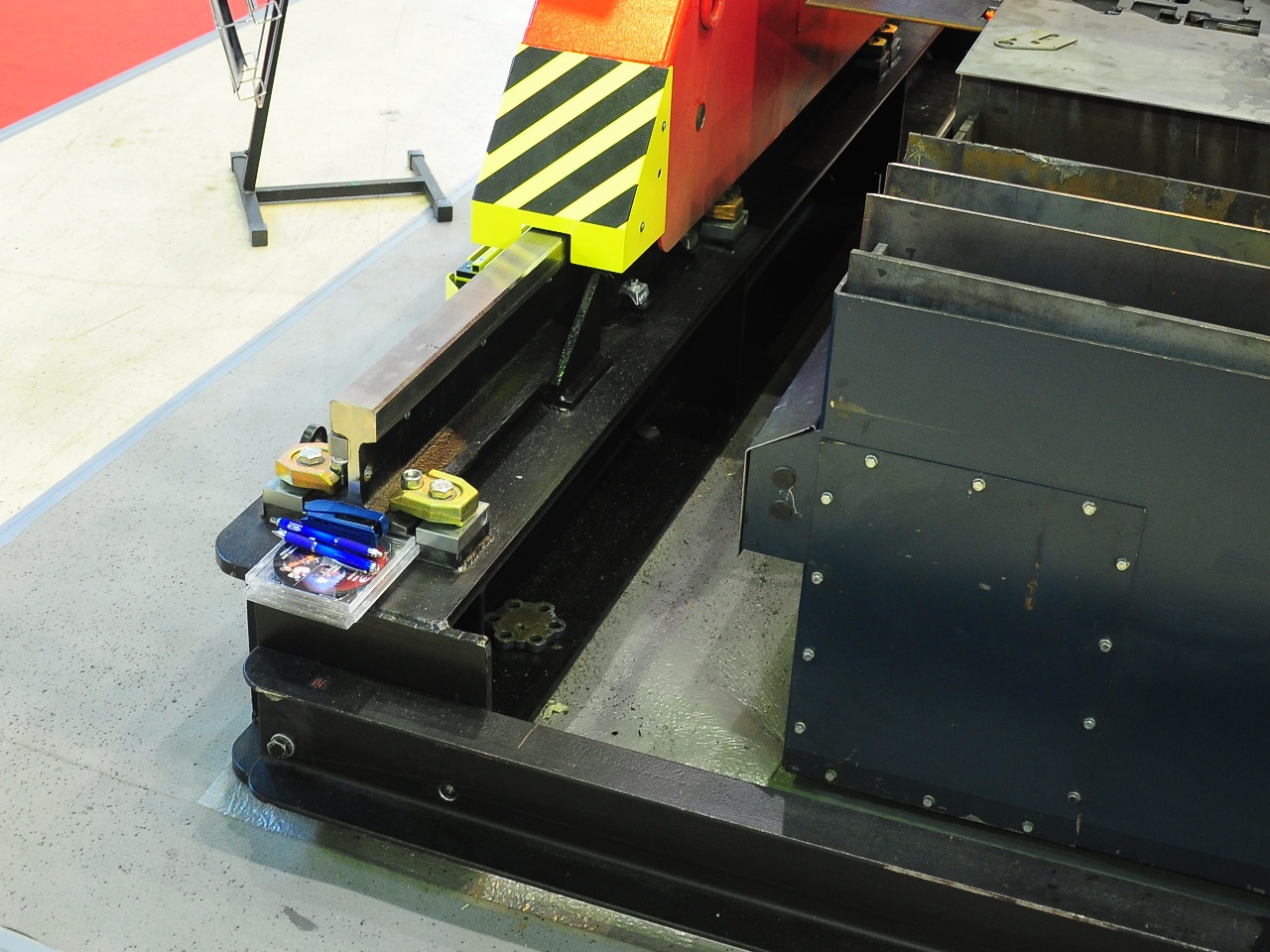

Конструкции станков плазменного раскроя с ЧПУ крепление рельса.JPG

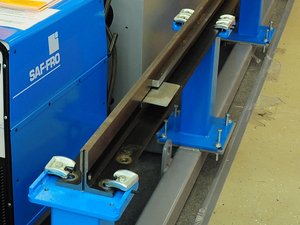

Конструкции станков плазменного раскроя с ЧПУ крепление рельсов на станке плазменой резки чпу.JPG

Конструкции станков плазменного раскроя с ЧПУ рельс станка плазменной резки.JPG


Вот тут какой-то хитрый рельс. По идее должен быть из стали, но на фото уж очень на алюминий похоже. Кстати видно соединение как самого рельса так и зубчатой рейки.

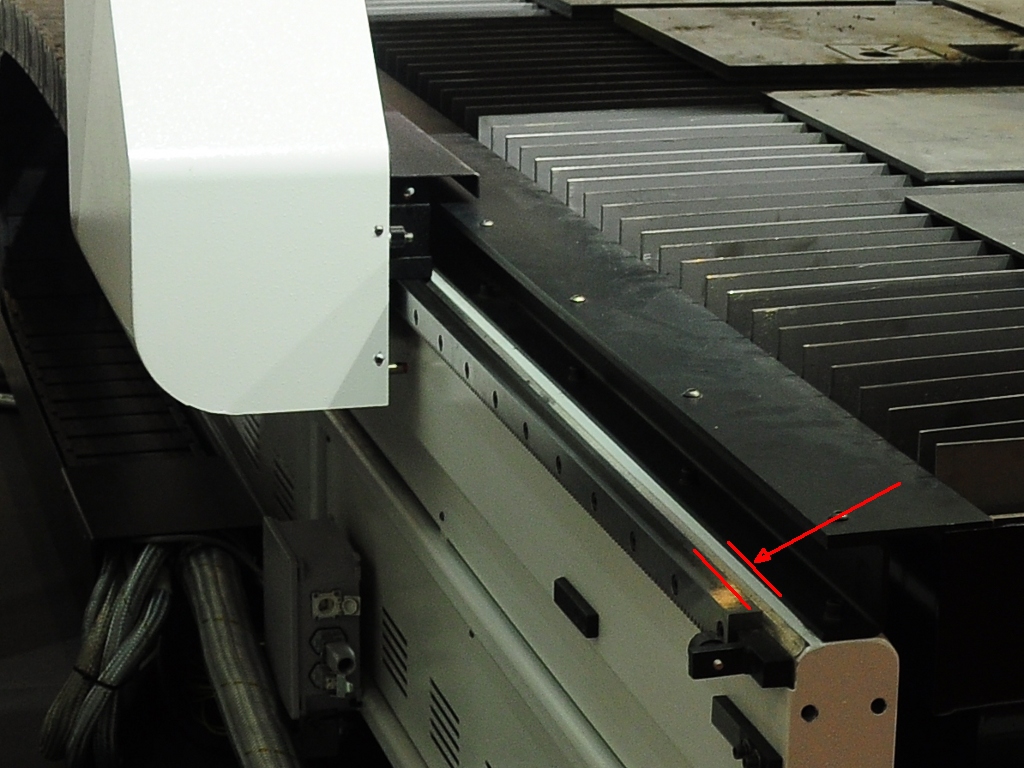

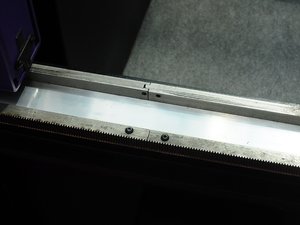

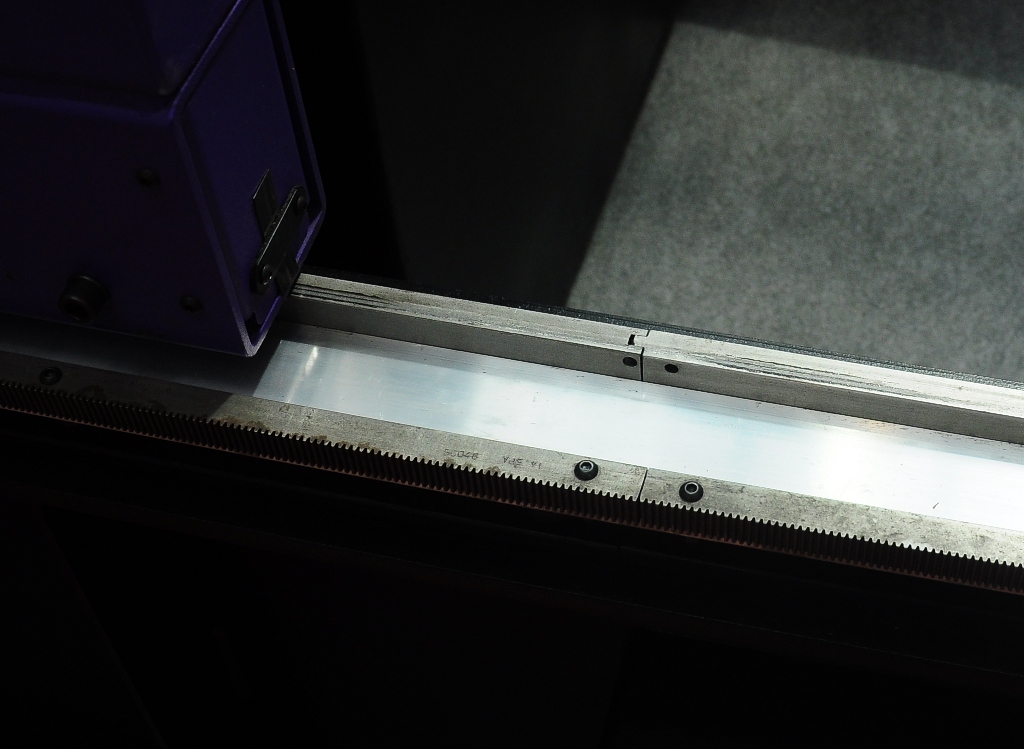

Конструкции станков плазменного раскроя с ЧПУ соединение рельса и рейки на плазморезке с ЧПУ.JPG

Конструкции станков плазменного раскроя с ЧПУ стальной рельс на плазморезке.JPG


А вот с линейными профильными подшипниками:

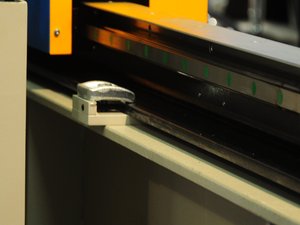

Конструкции станков плазменного раскроя с ЧПУ крепление рельса на станке плазменного раскроя.JPG

Конструкции станков плазменного раскроя с ЧПУ крепление профильного рельса.JPG

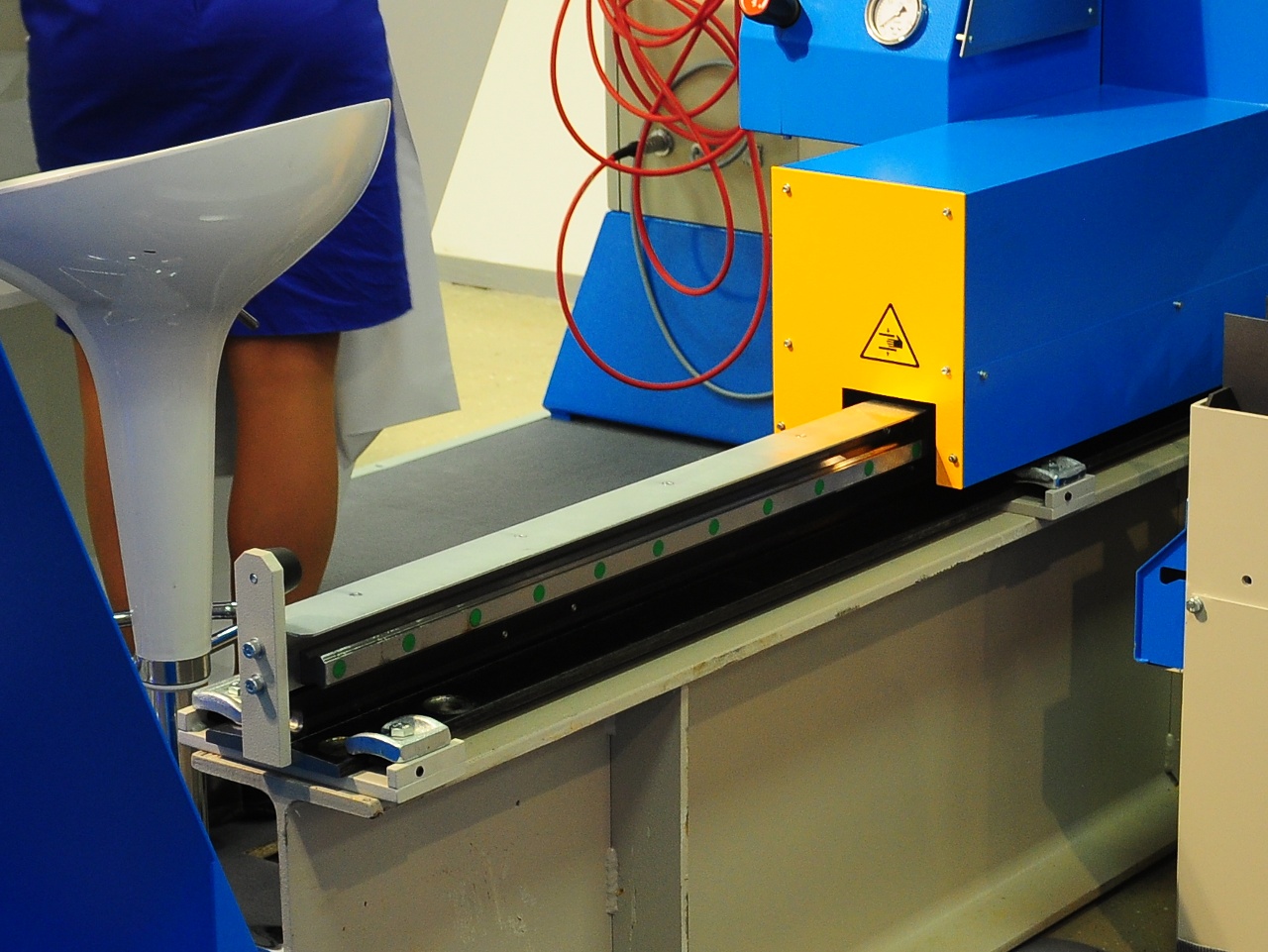

Конструкции станков плазменного раскроя с ЧПУ линейный подшипник на плазморезке.JPG

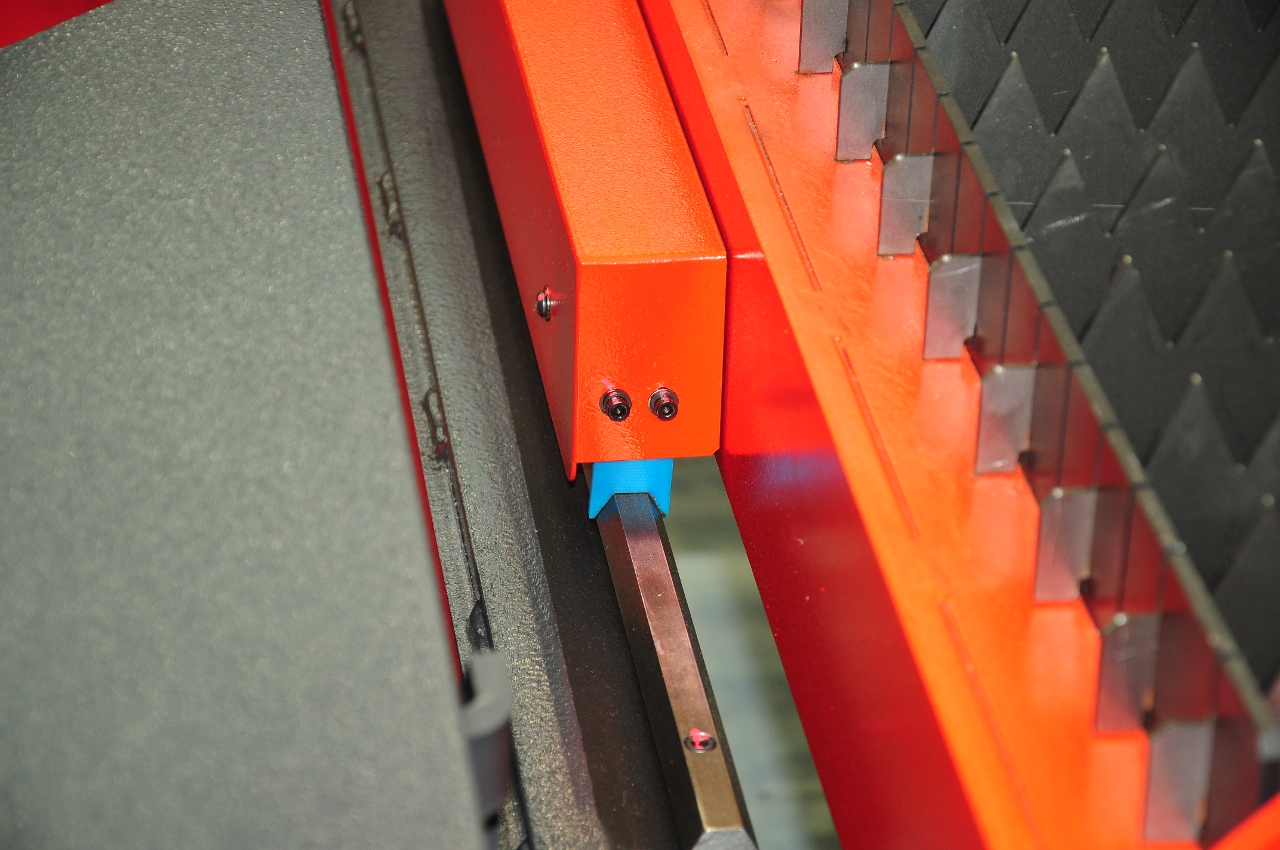

На некоторых станках встречались шестигранные рельсы. Я таких раньше не видел. Но ездят по ним, судя по всему, обычными роликами.

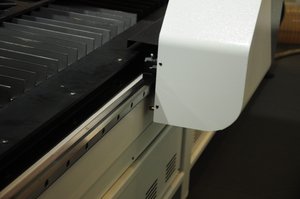

Конструкции станков плазменного раскроя с ЧПУ шестигранный рельс на станке лазерной резки.JPG

Конструкции станков плазменного раскроя с ЧПУ шестигранный рельс.JPG

Конструкции станков плазменного раскроя с ЧПУ шестигранный рельс на станке.JPG


Вот тут схитрили и положили рельс на алюминиевый профиль, причем рельс прикрутили прямо через рейку :).

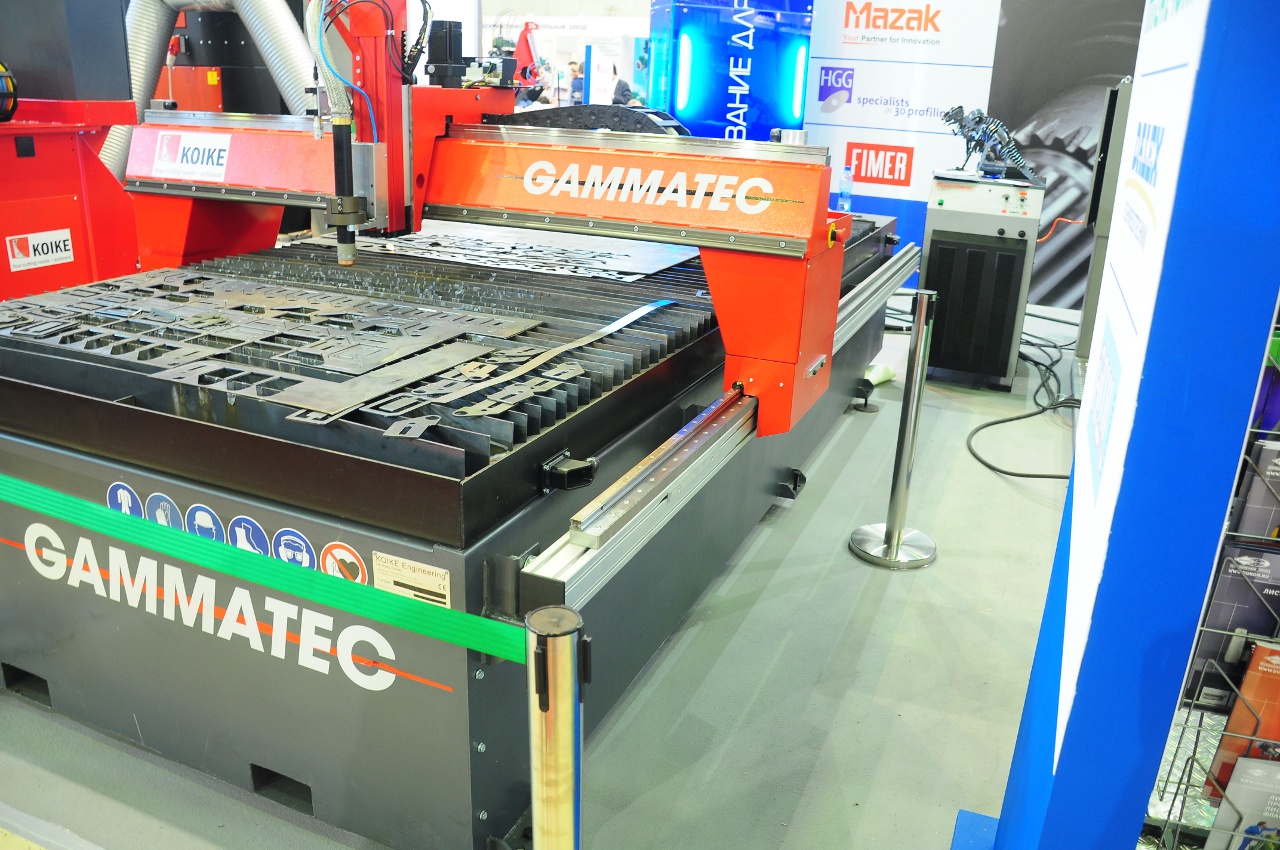

Конструкции станков плазменного раскроя с ЧПУ рельс на станочном алюминиевом профиле.JPG
Use the Console, Luke.
Аватара пользователя
Nick
Мастер

Сообщения: 22330
Зарегистрирован: 23 ноя 2009, 16:45
Откуда: Gatchina, Saint-Petersburg distr., Russia
Репутация: 1330
Заслуга: Developer
Медальки:

Re: Конструкции станков плазменного раскроя с ЧПУ

Сообщение Nick » 05 июн 2012, 00:08

Завтра напишу о передачах. Кстати фоток всего этого добра уйма, если интересны какие-то еще узлы - пишите.
Use the Console, Luke.
Аватара пользователя
Nick
Мастер

Сообщения: 22330
Зарегистрирован: 23 ноя 2009, 16:45
Откуда: Gatchina, Saint-Petersburg distr., Russia
Репутация: 1330
Заслуга: Developer
Медальки:

Re: Конструкции станков плазменного раскроя с ЧПУ

Сообщение aftaev » 05 июн 2012, 00:45

А где цены :)
Дилетанту сложные вещи кажутся очень простыми, и только профессионал понимает насколько сложна самая простая вещь
Кто хочет - ищет возможности, кто не хочет - ищет оправдание.
Найди работу по душе и тебе не придется работать.
aftaev
Зачётный участник
Зачётный участник

Сообщения: 26381
Зарегистрирован: 04 апр 2010, 19:22
Откуда: Казахстан. Шымкент
Репутация: 4084
Медальки:

Re: Конструкции станков плазменного раскроя с ЧПУ

Сообщение Lexxa » 05 июн 2012, 09:09

интересно, зреет плазма
Комната залита кровью, я занимаюсь любовью!
Аватара пользователя
Lexxa
Мастер

Сообщения: 2301
Зарегистрирован: 16 дек 2011, 16:48
Откуда: ryazan
Репутация: 222
Медальки:
Настоящее имя: Алексей

Re: Конструкции станков плазменного раскроя с ЧПУ

Сообщение Loituma » 07 июн 2012, 04:10

вообще выставка порадовала без грамотностью строителей плазмы... множество проектов с оголенными частяи, что в принципе не допустимо и ценником от 400000
Аватара пользователя
Loituma
Мастер

Сообщения: 443
Зарегистрирован: 28 ноя 2011, 21:45
Репутация: 42
Медальки:

Re: Конструкции станков плазменного раскроя с ЧПУ

Сообщение Nick » 17 июн 2012, 15:21

Продолжим!

Что можно сказать о передачах на станках с плазменной резки, сказать можно одно, абсолютным чемпионом является зубчатая рейка. Она установлена на 99% станков стоявших на станках представленных на Металлообработке. Зубчатая рейка стояла на всех станках от самых больших и дорогих до самых, как бы это сказать, дешевых. Но все это относится только к осям X и Y, только эти оси не были закрыты кожухами, лишь в некоторых случаях на них стояла защита, в виде какой-нибудь "полочки". Интересно, с чем это связанно, с тем, что рейке более менее все равно на загрязнение, или с тем, что на плазморезках эти оси не так сильно загрязняются. На водорезках в отличие от плазм все оси закрыты защитными кожухами.

Что же до остального, в 1 случае мы увидели зубчатый ремень. Один раз ШВП. Кстати о ШВП, у меня создается впечатление, что но ось Z ставят именно ее, потому и закрывают ось кожухом. Тем более на это намекает вертикальное расположение двигателя на верху оси.

зубчатые рейки

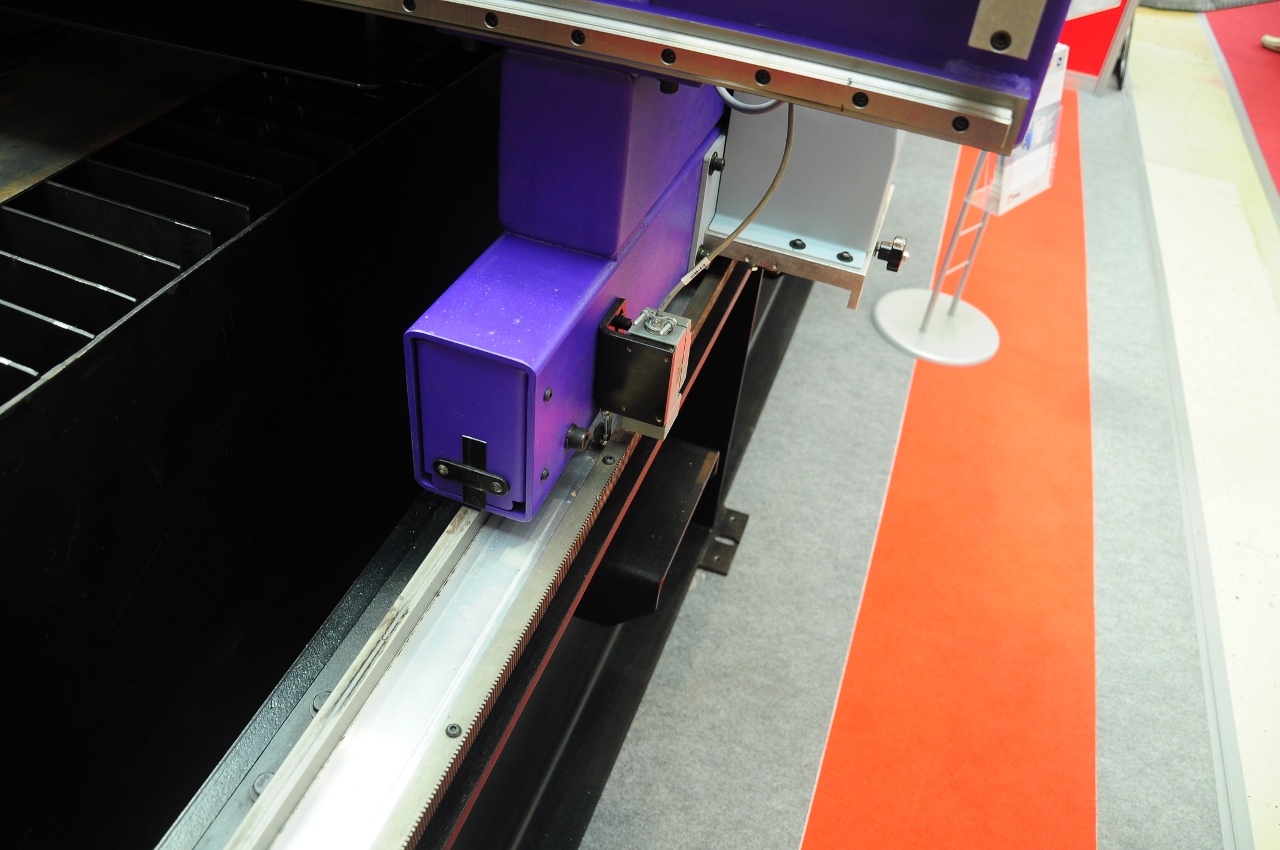

Кстати, по рейкам, на всех станках стояло только по 1 шестеренке на каждой рейке. Ни где не было видно второй шестеренки или какого-то зитрого механизма для выбора люфта.

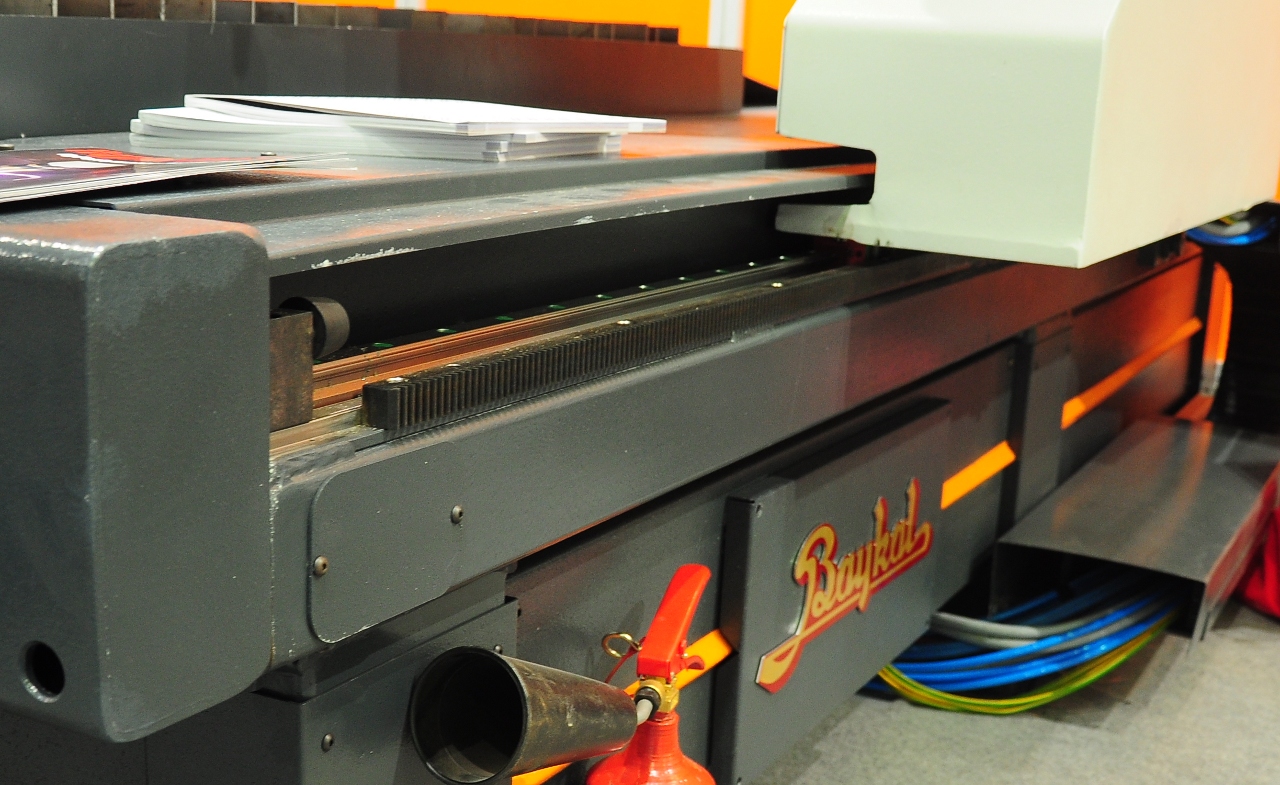

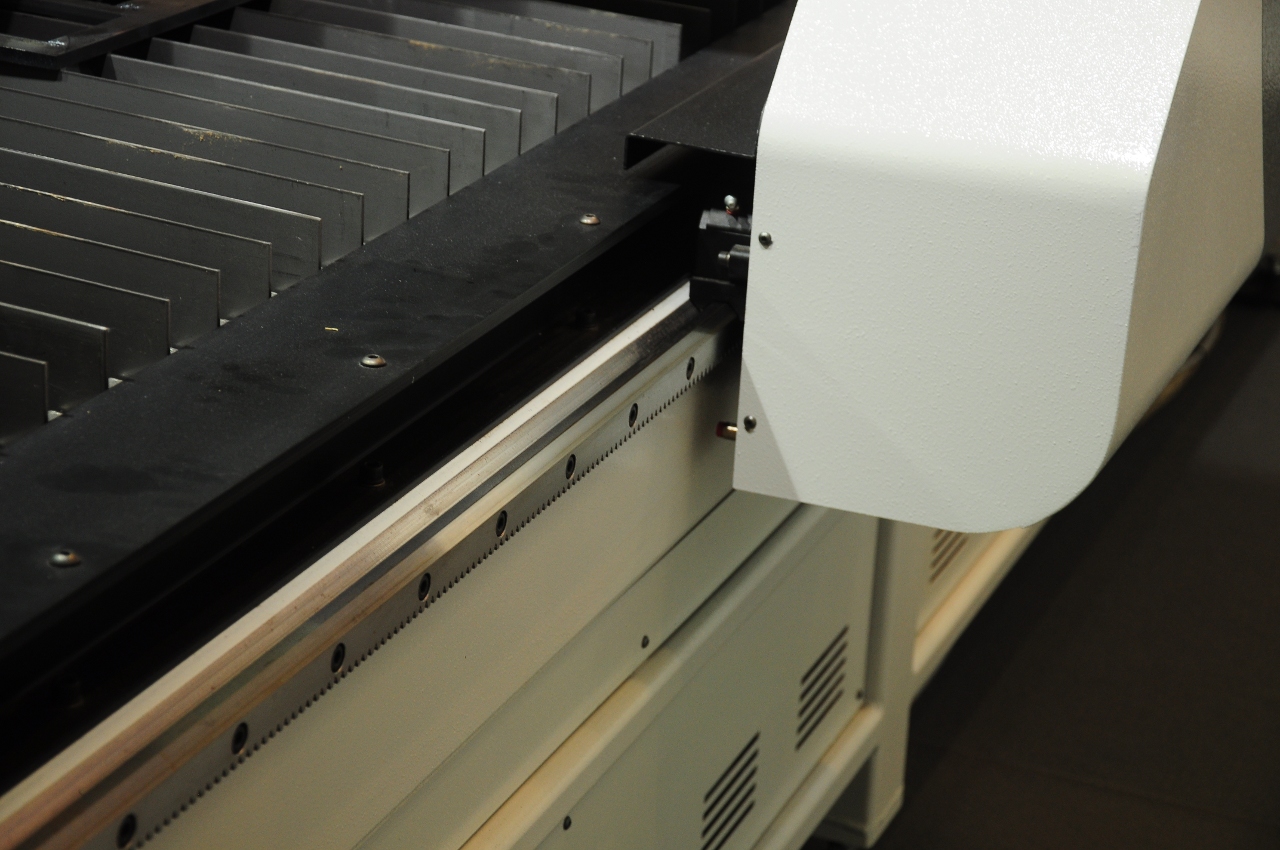

Конструкции станков плазменного раскроя с ЧПУ зубчатая рейка.JPG

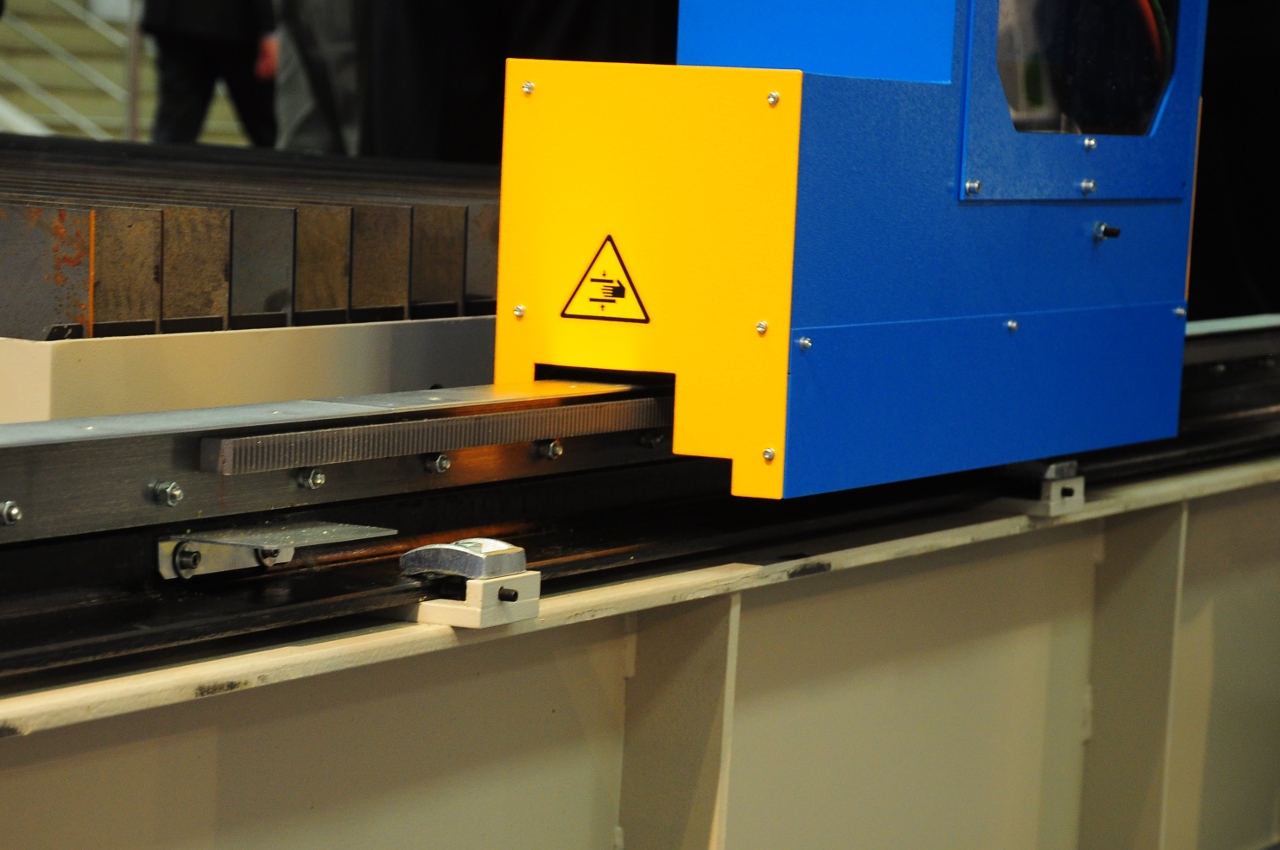

Конструкции станков плазменного раскроя с ЧПУ крепление зубчатой рейки.JPG

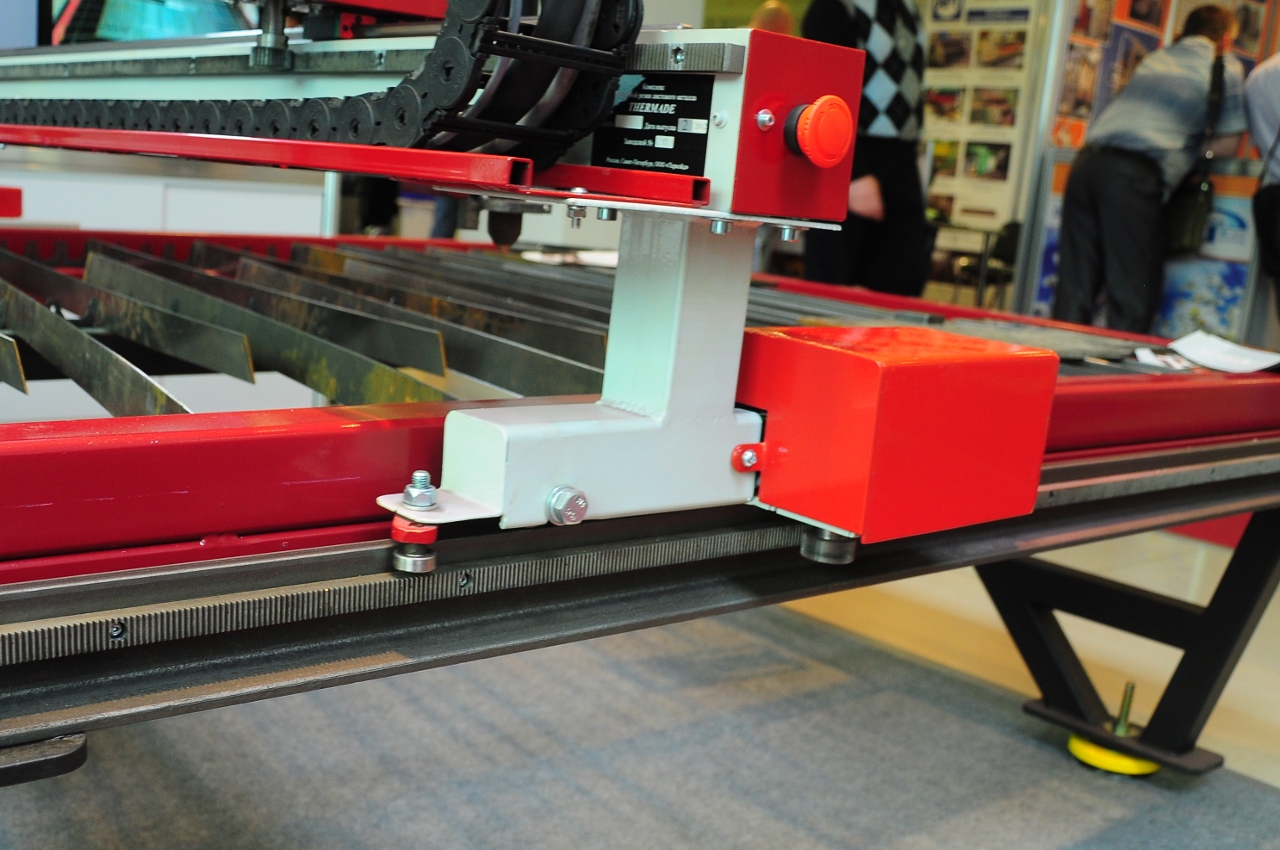

Интересно, как здесь закреплена рейка? Такое ощущение, что она просто приклеена. Никакого крепежа не видно... Разве что с тыльной стороны у нее отверстия с резьбой, причем не сквозные... :thinking:

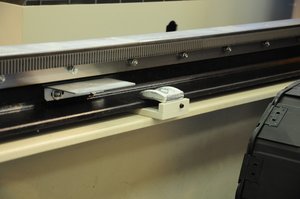

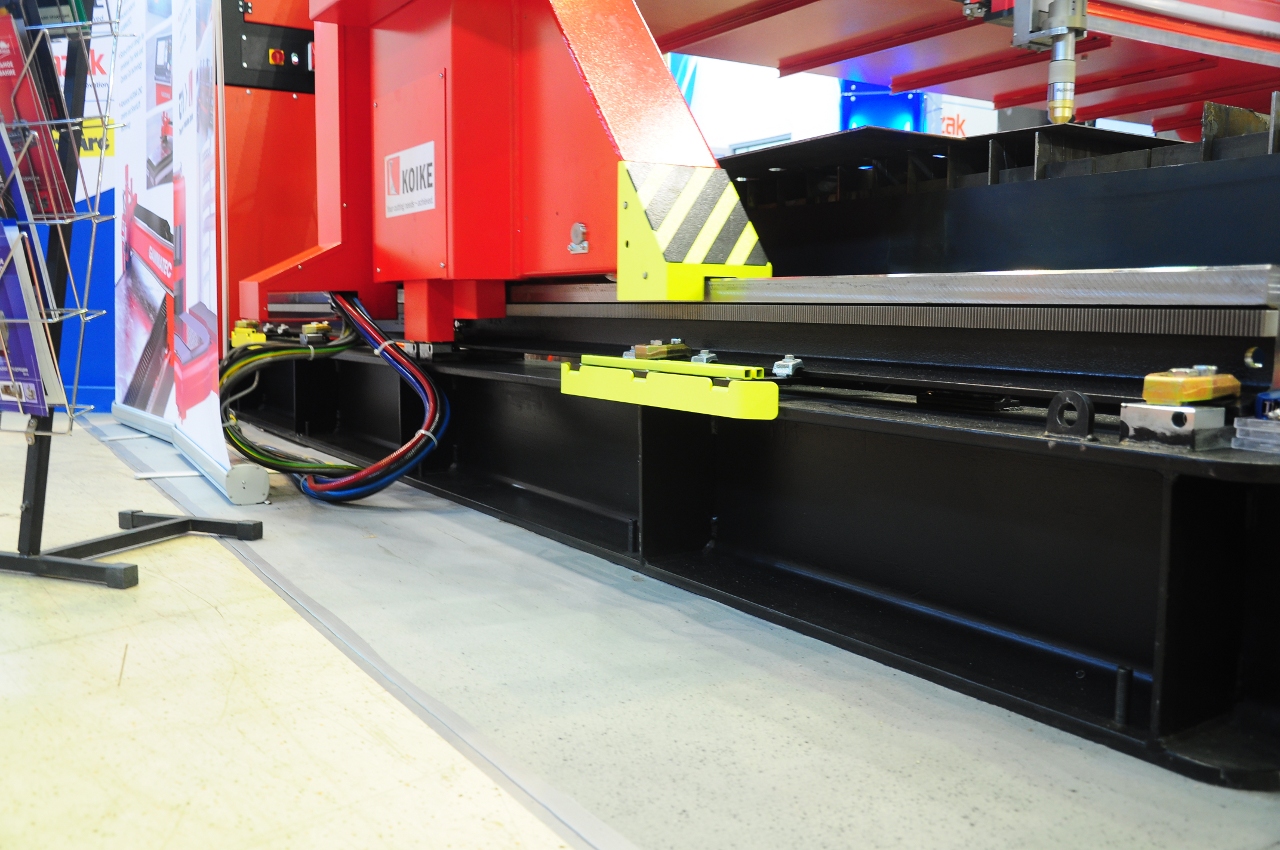

Конструкции станков плазменного раскроя с ЧПУ крепление рейки плазморезки.JPG

Конструкции станков плазменного раскроя с ЧПУ плазморезка с чпу.JPG


Конструкции станков плазменного раскроя с ЧПУ рейка на плазморезке с чпу.JPG

Конструкции станков плазменного раскроя с ЧПУ рейка на плазморезке с ЧПУ.JPG

Конструкции станков плазменного раскроя с ЧПУ рейка на станке плазменной резки .JPG

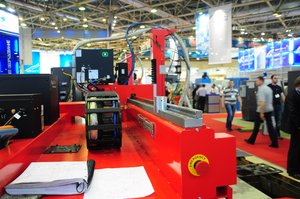

Конструкции станков плазменного раскроя с ЧПУ станок для плазменной резки ось Y.JPG

Конструкции станков плазменного раскроя с ЧПУ соединение зуючатых реек.JPG


Зубчатый ремень

А вот и анонсированный зубчатый ремень. Замечен был единожды на станке для обработки труб. Причем ремень стоит только по оси Y, по X - хорошо знакомая нам рейка :).

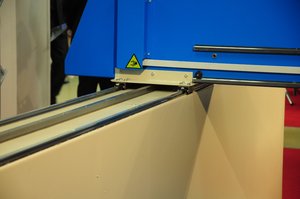

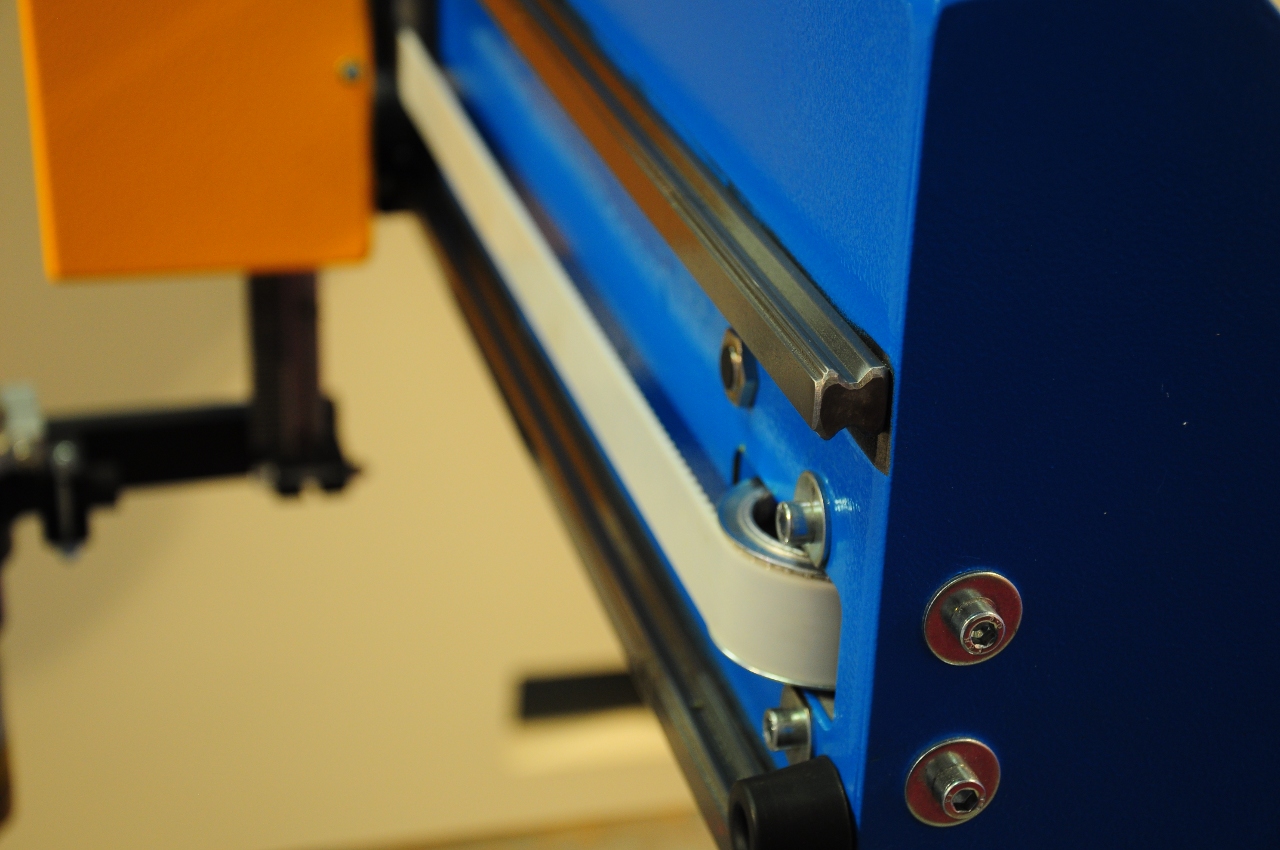

Конструкции станков плазменного раскроя с ЧПУ зубчатая рейка и зубчатый ремень на плазморезке .JPG

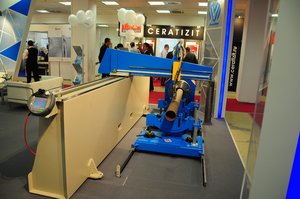

Конструкции станков плазменного раскроя с ЧПУ плазморез для труб.JPG

Конструкции станков плазменного раскроя с ЧПУ зубчатый ремень на станке плазменного раскроя.JPG


ШВП

Открытую ШВП я нашел только на одном станке. В остальных случаях стоит скорее всего она же, только скрыта под кожухами.
Вот та самая ШВП:
Конструкции станков плазменного раскроя с ЧПУ швп на оси Z на плазме.JPG

А вот другие оси того же станка:
Конструкции станков плазменного раскроя с ЧПУ зубчатые рейки на станках плазменного раскроя.JPG

Ну и еще несколько осей Z, в которых угадывается наличие какого-то винта.

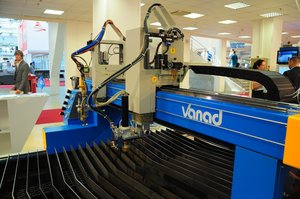

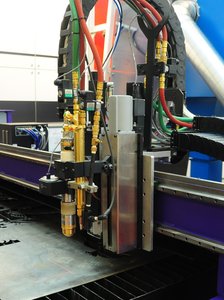

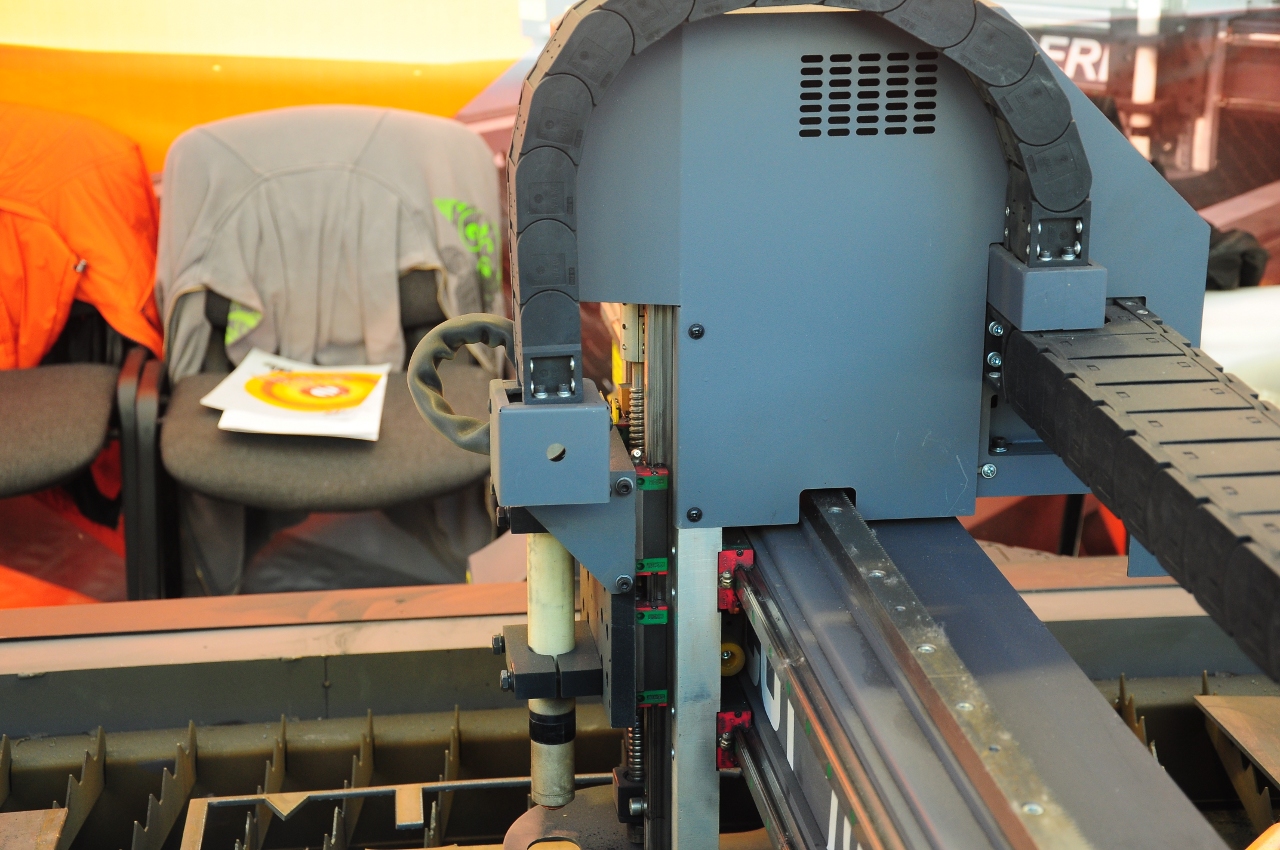

Конструкции станков плазменного раскроя с ЧПУ ось Z на станке плазменной резки .JPG

Конструкции станков плазменного раскроя с ЧПУ ось Z.JPG

Да, кстати был замечен станок, правда не плазма, а лазер, у которого стояли ШВП по всем осям, причем ничем не прикрытые:

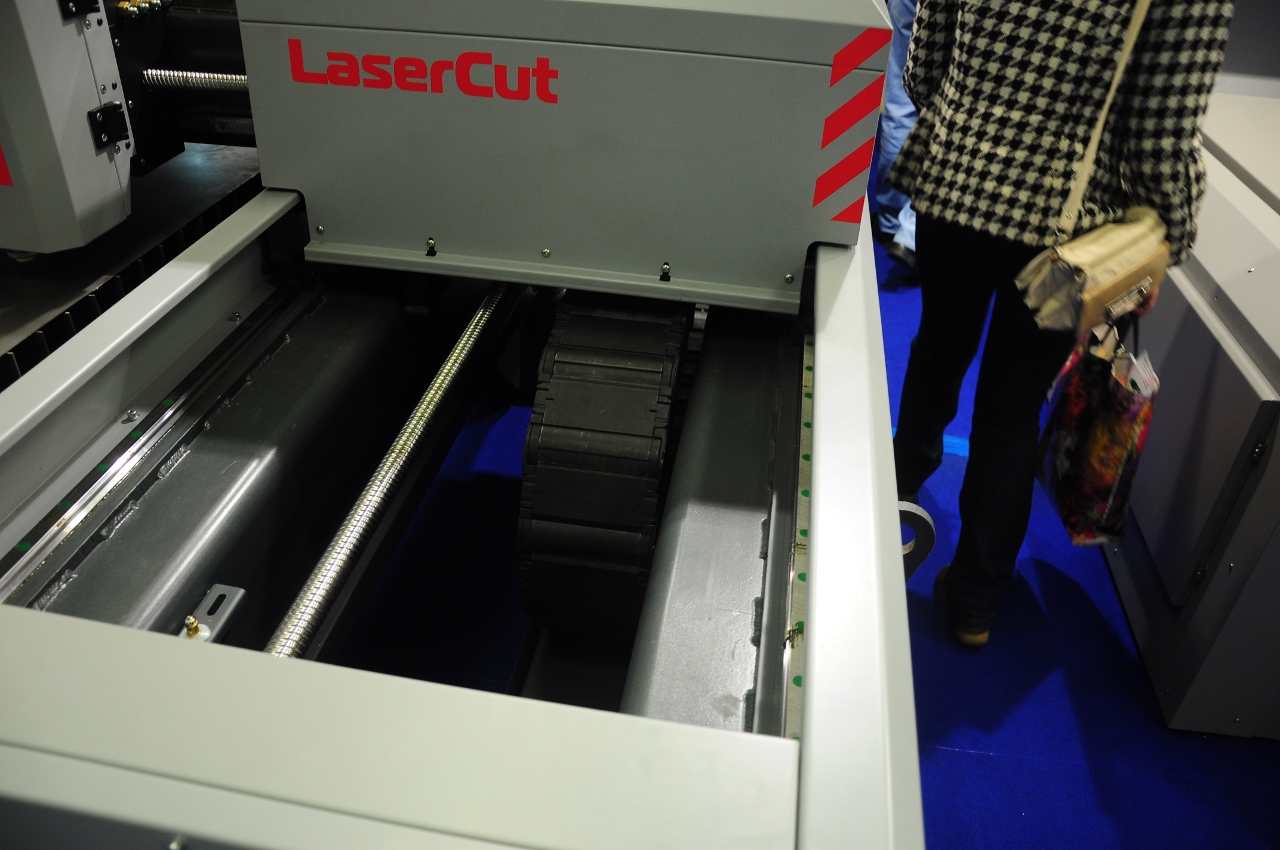

Конструкции станков плазменного раскроя с ЧПУ швп на станке лазерного раскроя.JPG

Конструкции станков плазменного раскроя с ЧПУ швп на лазере с ЧПУ.JPG
Use the Console, Luke.
Аватара пользователя
Nick
Мастер

Сообщения: 22330
Зарегистрирован: 23 ноя 2009, 16:45
Откуда: Gatchina, Saint-Petersburg distr., Russia
Репутация: 1330
Заслуга: Developer
Медальки:

Re: Конструкции станков плазменного раскроя с ЧПУ

Сообщение Bender » 11 авг 2012, 08:22

Nick писал(а):Интересно, как здесь закреплена рейка? Такое ощущение, что она просто приклеена. Никакого крепежа не видно... Разве что с тыльной стороны у нее отверстия с резьбой, причем не сквозные...

Или шпильки приварены, контактной сваркой...
Аватара пользователя
Bender
Мастер

Сообщения: 508
Зарегистрирован: 24 янв 2012, 16:04
Откуда: Новосибирск
Репутация: 86
Медальки:

Re: Конструкции станков плазменного раскроя с ЧПУ

Сообщение giraf_79 » 07 сен 2012, 09:55

на этом фото который выше download/file.php?id=6005&mode=view проводок подключен к головке плазматрона, это что такое? поиск металла?
giraf_79
Почётный участник
Почётный участник

Сообщения: 1119
Зарегистрирован: 27 дек 2011, 13:55
Откуда: Самара
Репутация: 113
Медальки:
Настоящее имя: Рафаэль

Re: Конструкции станков плазменного раскроя с ЧПУ

Сообщение Сергей Саныч » 07 сен 2012, 10:13

giraf_79 писал(а):на этом фото который выше download/file.php?id=6005&mode=view проводок подключен к головке плазматрона, это что такое? поиск металла?

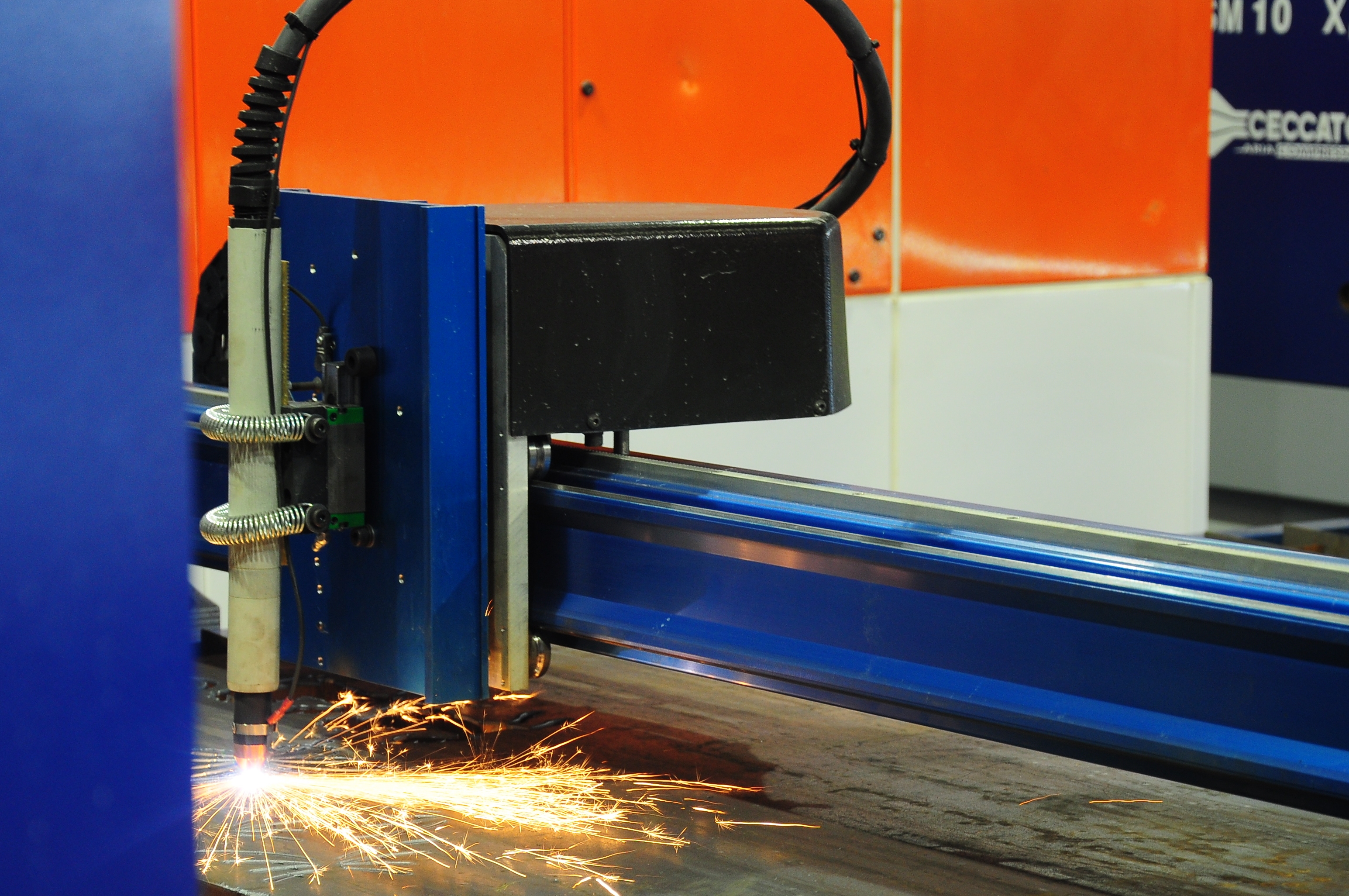

Еще интереснее крепление самого плазмотрона двумя хилыми пружинками. Это сейчас так принято?

Чудес не бывает. Бывают фокусы.
Аватара пользователя
Сергей Саныч
Мастер

Сообщения: 7392
Зарегистрирован: 30 май 2012, 14:20
Откуда: Тюмень
Репутация: 2259
Медальки:

Re: Конструкции станков плазменного раскроя с ЧПУ

Сообщение giraf_79 » 08 сен 2012, 11:46

Serg-tmn писал(а):Еще интереснее крепление самого плазмотрона двумя хилыми пружинками. Это сейчас так принято?

Ну это нормально! если врежется плазмотроном, об железяку он просто сыграет на пружине и не сломается, поэтому стянут на пружинах.
Вопрос у меня так и остается! что за проводок подключен к колпачку плазматрона???????
giraf_79
Почётный участник
Почётный участник

Сообщения: 1119
Зарегистрирован: 27 дек 2011, 13:55
Откуда: Самара
Репутация: 113
Медальки:
Настоящее имя: Рафаэль

Re: Конструкции станков плазменного раскроя с ЧПУ

Сообщение aftaev » 08 сен 2012, 13:27

giraf_79 писал(а):Вопрос у меня так и остается! что за проводок подключен к колпачку плазматрона???????

поиск металла
Дилетанту сложные вещи кажутся очень простыми, и только профессионал понимает насколько сложна самая простая вещь
Кто хочет - ищет возможности, кто не хочет - ищет оправдание.
Найди работу по душе и тебе не придется работать.
aftaev
Зачётный участник
Зачётный участник

Сообщения: 26381
Зарегистрирован: 04 апр 2010, 19:22
Откуда: Казахстан. Шымкент
Репутация: 4084
Медальки:

Re: Конструкции станков плазменного раскроя с ЧПУ

Сообщение dpss » 08 сен 2012, 14:52

giraf_79 писал(а):
Serg-tmn писал(а):Еще интереснее крепление самого плазмотрона двумя хилыми пружинками. Это сейчас так принято?

Ну это нормально! если врежется плазмотроном, об железяку он просто сыграет на пружине и не сломается, поэтому стянут на пружинах.
Вопрос у меня так и остается! что за проводок подключен к колпачку плазматрона???????

Иногда ставят на магните. Голова при наезде посто сдвигается.
dpss
Мастер

Сообщения: 265
Зарегистрирован: 23 фев 2012, 13:40
Репутация: 27

Re: Конструкции станков плазменного раскроя с ЧПУ

Сообщение Сергей Саныч » 10 сен 2012, 07:10

giraf_79 писал(а):если врежется плазмотроном, об железяку он просто сыграет на пружине и не сломается, поэтому стянут на пружинах.

Что ж, логично.
Чудес не бывает. Бывают фокусы.
Аватара пользователя
Сергей Саныч
Мастер

Сообщения: 7392
Зарегистрирован: 30 май 2012, 14:20
Откуда: Тюмень
Репутация: 2259
Медальки:

Re: Конструкции станков плазменного раскроя с ЧПУ

Сообщение giraf_79 » 11 сен 2012, 21:16

aftaev писал(а):поиск металла

А как она работает? типа индуктивника?
dpss писал(а):Иногда ставят на магните. Голова при наезде посто сдвигается.

Думаю не очень правильное решение, так как магнит намагнитит весь станок и станок будет собирать всю металлическую пыль который образовывается при резке плазмой. На вскидку, плазма выкидывает до 5 кг металл в час в воздух в виде пыли!!!
giraf_79
Почётный участник
Почётный участник

Сообщения: 1119
Зарегистрирован: 27 дек 2011, 13:55
Откуда: Самара
Репутация: 113
Медальки:
Настоящее имя: Рафаэль

Re: Конструкции станков плазменного раскроя с ЧПУ

Сообщение aftaev » 11 сен 2012, 22:12

giraf_79 писал(а):А как она работает? типа индуктивника?

Индуктивный датчик срабатывает на "замыкание" магнитного поля


а этот колпачок мерит сопротивление между колпачком и металлом принцип мегомметра
Дилетанту сложные вещи кажутся очень простыми, и только профессионал понимает насколько сложна самая простая вещь
Кто хочет - ищет возможности, кто не хочет - ищет оправдание.
Найди работу по душе и тебе не придется работать.
aftaev
Зачётный участник
Зачётный участник

Сообщения: 26381
Зарегистрирован: 04 апр 2010, 19:22
Откуда: Казахстан. Шымкент
Репутация: 4084
Медальки:

Re: Конструкции станков плазменного раскроя с ЧПУ

Сообщение giraf_79 » 12 сен 2012, 21:48

Если хорошо подумать, то скорее всего можно самому сделать индуктивный колпачек на ручной плазмотрон хипера, вот и будет поиск металла?? и защитный колпачек
giraf_79
Почётный участник
Почётный участник

Сообщения: 1119
Зарегистрирован: 27 дек 2011, 13:55
Откуда: Самара
Репутация: 113
Медальки:
Настоящее имя: Рафаэль

Re: Конструкции станков плазменного раскроя с ЧПУ

Сообщение aftaev » 13 сен 2012, 12:01

Если долго мучиться что нибудь получиться :)
Есть куча разных вариантов поиска металла
Дилетанту сложные вещи кажутся очень простыми, и только профессионал понимает насколько сложна самая простая вещь
Кто хочет - ищет возможности, кто не хочет - ищет оправдание.
Найди работу по душе и тебе не придется работать.
aftaev
Зачётный участник
Зачётный участник

Сообщения: 26381
Зарегистрирован: 04 апр 2010, 19:22
Откуда: Казахстан. Шымкент
Репутация: 4084
Медальки:

Re: Конструкции станков плазменного раскроя с ЧПУ

Сообщение giraf_79 » 13 сен 2012, 19:37

aftaev писал(а):Есть куча разных вариантов поиска металла

Куча та куча а нормальных мало.
giraf_79
Почётный участник
Почётный участник

Сообщения: 1119
Зарегистрирован: 27 дек 2011, 13:55
Откуда: Самара
Репутация: 113
Медальки:
Настоящее имя: Рафаэль

Re: Конструкции станков плазменного раскроя с ЧПУ

Сообщение ЕвгенийПор » 13 авг 2014, 14:56

Всем привет!
Посоветуйте, пожалуйста. Хочу приобрести плазморезку с ЧПУ. В станкостроении я новичок. Мне надо будет этот станок собирать по частям, то есть отдельно покупать источник плазмы, раму, ЧПУ и т.д. или же есть вариант сразу заказать целый станок? Жду ответа. За ранее спасибо
ЕвгенийПор
Новичок

Сообщения: 2
Зарегистрирован: 13 авг 2014, 14:47
Репутация: 0

Re: Конструкции станков плазменного раскроя с ЧПУ

Сообщение Nick » 13 авг 2014, 15:03

хмм... обычно, если покупаете станок - то на нем будет все необходимое для работы.
Use the Console, Luke.
Аватара пользователя
Nick
Мастер

Сообщения: 22330
Зарегистрирован: 23 ноя 2009, 16:45
Откуда: Gatchina, Saint-Petersburg distr., Russia
Репутация: 1330
Заслуга: Developer
Медальки:
