Сделанное при помощи станка :)

Показываем свои изделия, гордимся, хвастаемся, завидуем.

Сделанное при помощи станка :)

Сообщение AndyBig » 11 июн 2014, 22:06

Не буду выкладывать банальности типа рельефов, это не интересно :)

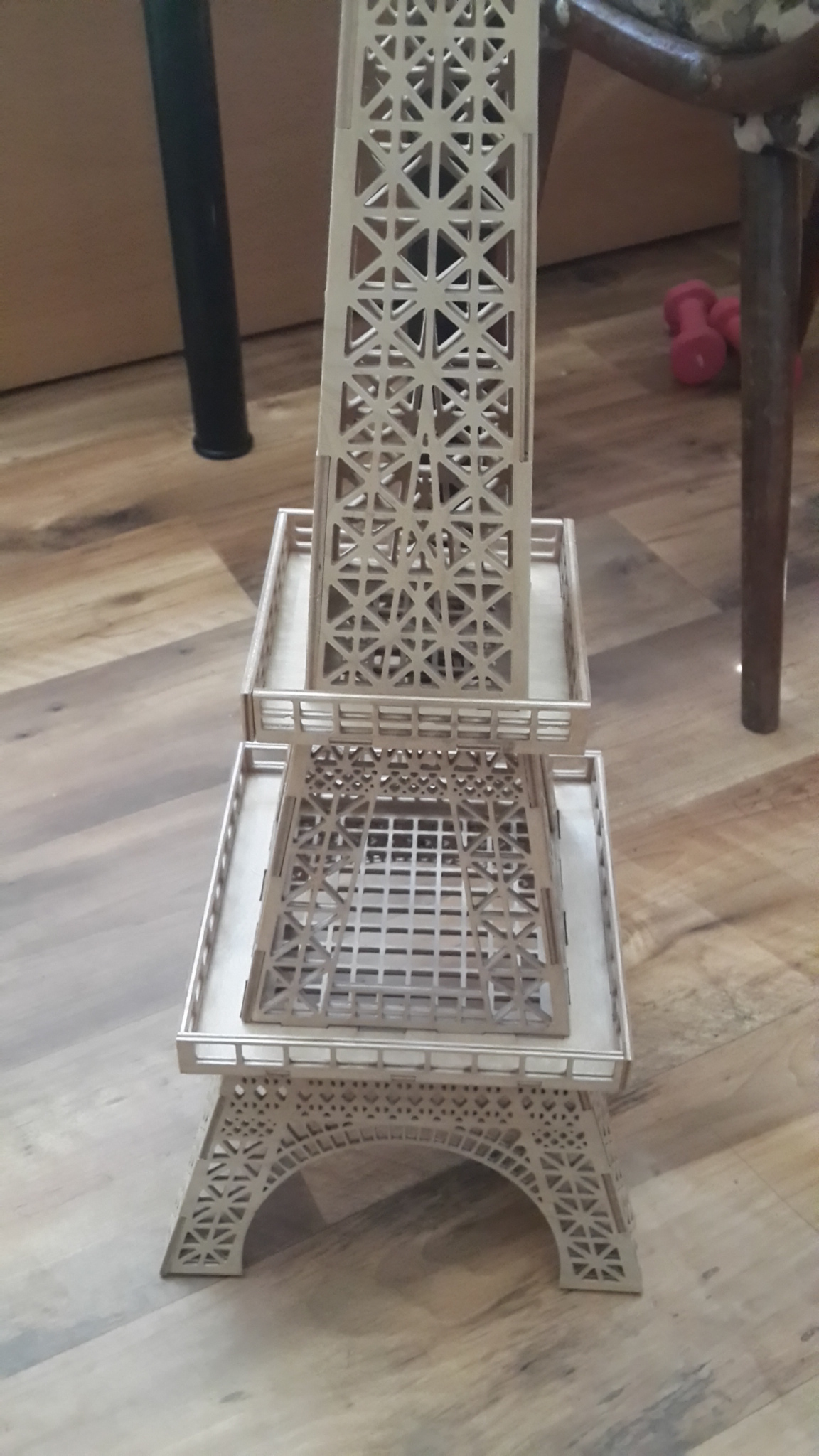

Вот избитая уже всеми ЧПУшниками Эйфелева башня :) Это тоже банальность, но мне понравилось как она смотрится, да и размер у нее получился более впечатляющий, чем я ожидал. Вырезана из 4-мм фанеры. Есть файлы для VCarve, подготовленные для этой фанеры. Что бы не дорабатывать внутренние углы напильником, наделал в VCarve в углах вырезы (Fillets). Фанеру после резания слегка отшлифовал шкуркой и прогрунтовал. Жена довольна :)
Вложения

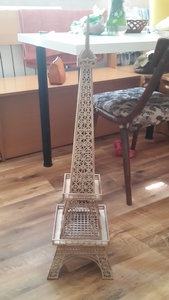

Сделанное при помощи станка :) Изображение 003.jpg
Сделанное при помощи станка :) Изображение 002.jpg
Аватара пользователя
AndyBig
Мастер

Сообщения: 3475
Зарегистрирован: 07 мар 2014, 04:01
Откуда: юг России
Репутация: 915
Медальки:

Re: Сделанное при помощи станка :)

Сообщение AndyBig » 11 июн 2014, 22:09

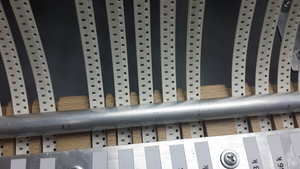

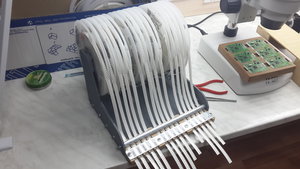

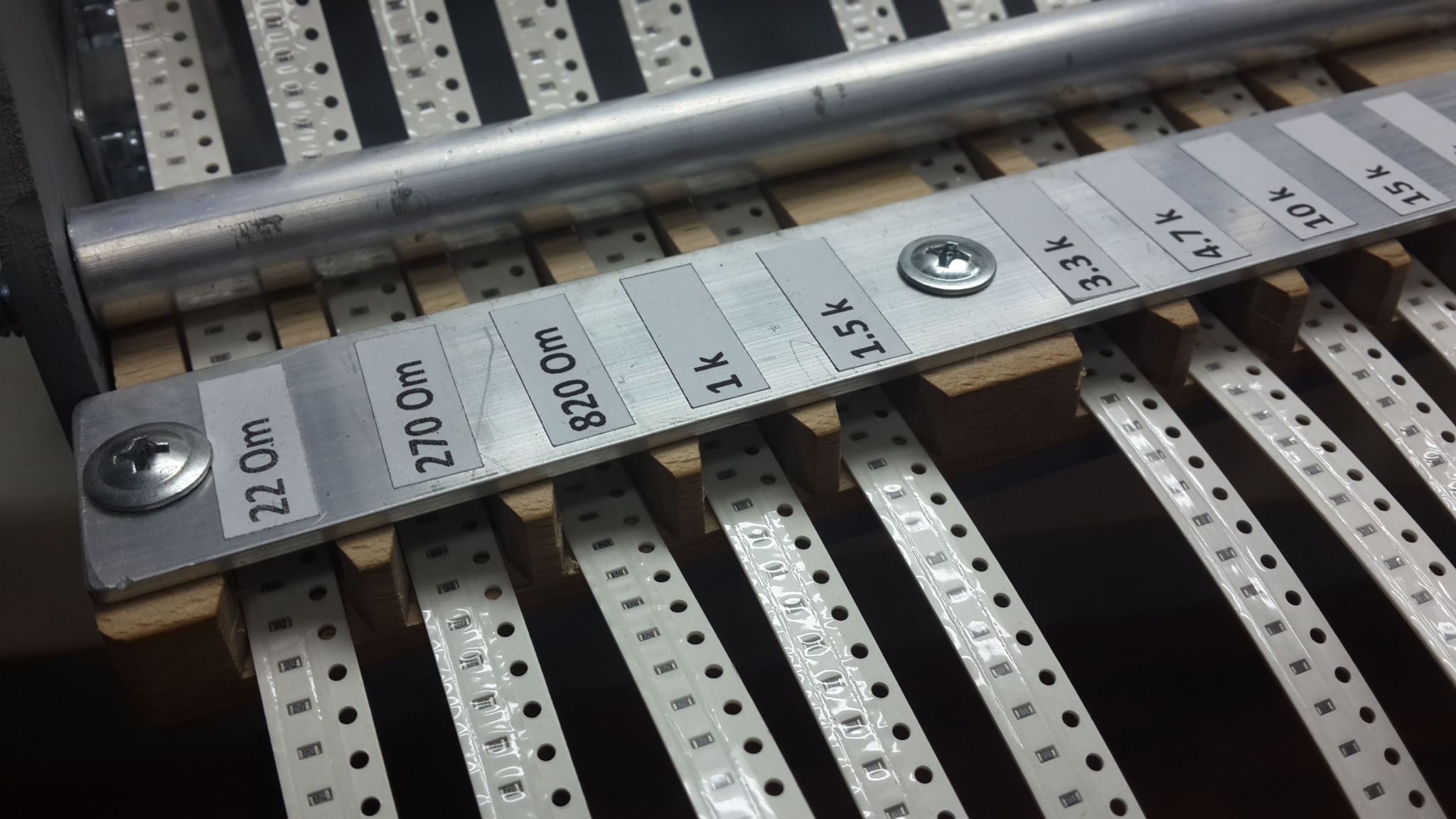

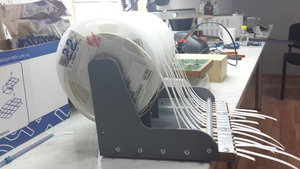

А это сделал недавно для своего монтажника стойку для катушек с SMD. Фанера 4 мм, чуть-чуть аллюминия из строительного супермаркета и небольшой буковый брусок для направляющих.
Вложения

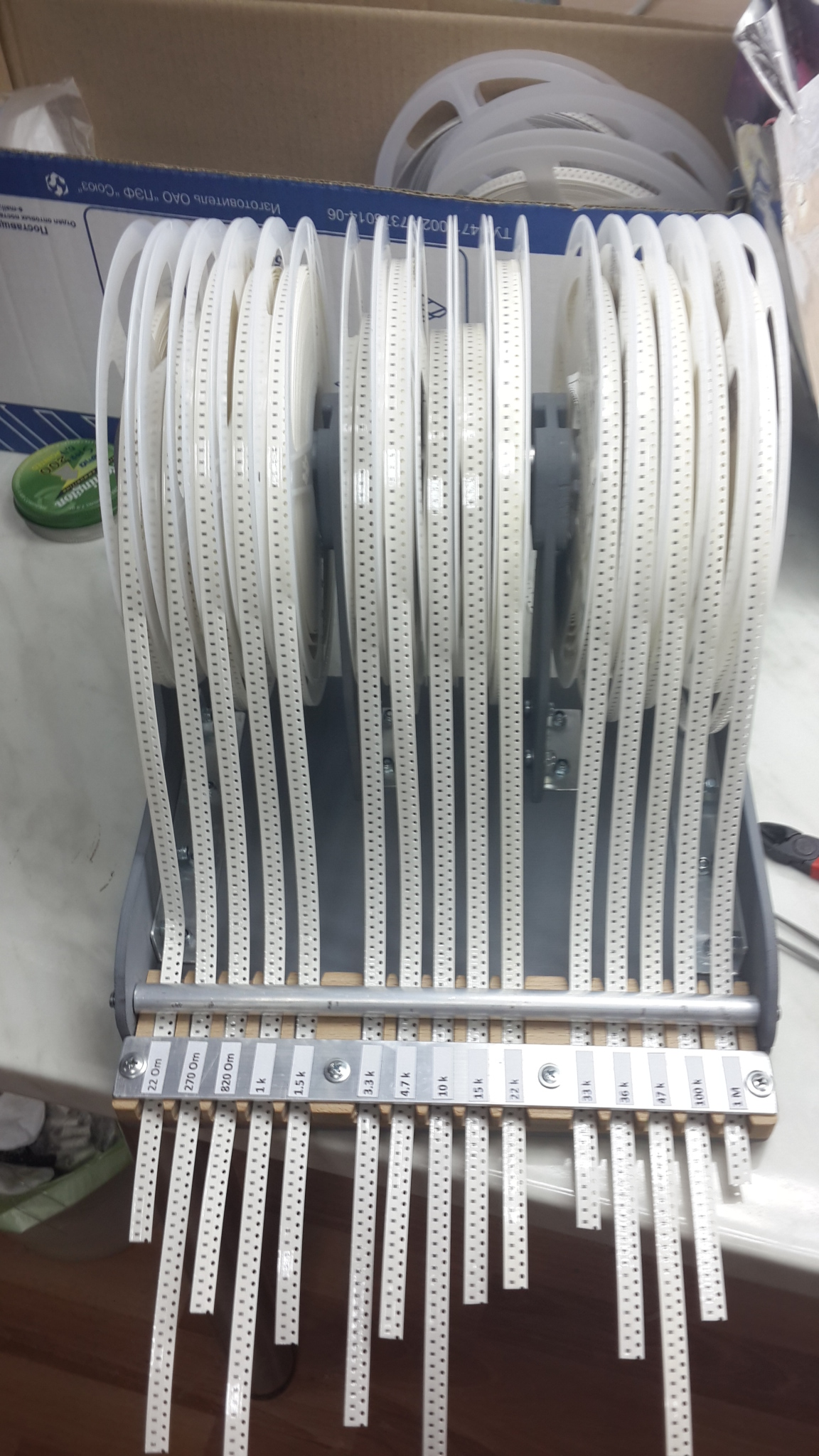

Сделанное при помощи станка :) Изображение 010.jpg
Сделанное при помощи станка :) Изображение 004.jpg

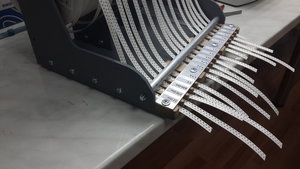

Сделанное при помощи станка :) Изображение 005.jpg
Сделанное при помощи станка :) Изображение 006.jpg
Сделанное при помощи станка :) Изображение 007.jpg
Сделанное при помощи станка :) Изображение 008.jpg
Сделанное при помощи станка :) Изображение 009.jpg
Аватара пользователя
AndyBig
Мастер

Сообщения: 3475
Зарегистрирован: 07 мар 2014, 04:01
Откуда: юг России
Репутация: 915
Медальки:

Re: Сделанное при помощи станка :)

Сообщение AndyBig » 11 июн 2014, 23:18

Только сейчас заметил - на втором снимке на самом деле в кадр попали аж три предмета, сделанные на станке - на подставке микроскопа лежит держатель плат (с шестью платами), а правее микроскопа стоит подставка под руку :)
Аватара пользователя
AndyBig
Мастер

Сообщения: 3475
Зарегистрирован: 07 мар 2014, 04:01
Откуда: юг России
Репутация: 915
Медальки:

Re: Сделанное при помощи станка :)

Сообщение sergey27rus » 12 июн 2014, 12:01

AndyBig писал(а):Жена довольна

Так появляется в квартире частичка Франции. ;)
Аватара пользователя
sergey27rus
Почётный участник
Почётный участник

Сообщения: 1077
Зарегистрирован: 15 авг 2013, 07:22
Откуда: Хабаровск Дальний Восток РФ
Репутация: 636
Медальки:
Настоящее имя: Сергей

Re: Сделанное при помощи станка :)

Сообщение AndyBig » 12 июн 2014, 19:16

sergey27rus писал(а):Так появляется в квартире частичка Франции.

Теперь очередь за Англией :) Ни у кого, случайно, нет чертежей какой-нить частички Лондона? ;)
Аватара пользователя
AndyBig
Мастер

Сообщения: 3475
Зарегистрирован: 07 мар 2014, 04:01
Откуда: юг России
Репутация: 915
Медальки:

Re: Сделанное при помощи станка :)

Сообщение aftaev » 12 июн 2014, 20:01

AndyBig писал(а):Теперь очередь за Англией

когда очередь Кремля :)
Дилетанту сложные вещи кажутся очень простыми, и только профессионал понимает насколько сложна самая простая вещь
Кто хочет - ищет возможности, кто не хочет - ищет оправдание.
Найди работу по душе и тебе не придется работать.
aftaev
Зачётный участник
Зачётный участник

Сообщения: 25800
Зарегистрирован: 04 апр 2010, 19:22
Откуда: Казахстан. Шымкент
Репутация: 3874
Медальки:

Re: Сделанное при помощи станка :)

Сообщение mhael » 12 июн 2014, 20:29

aftaev писал(а):когда очередь Кремля

На святое не покушайся :)
Аватара пользователя
mhael
Мастер

Сообщения: 2420
Зарегистрирован: 09 мар 2013, 11:22
Репутация: 741
Настоящее имя: Ильдар

Re: Сделанное при помощи станка :)

Сообщение aftaev » 12 июн 2014, 20:33

mhael писал(а):На святое не покушайся

импортное делают, а свое нет :pssdoff:
Дилетанту сложные вещи кажутся очень простыми, и только профессионал понимает насколько сложна самая простая вещь
Кто хочет - ищет возможности, кто не хочет - ищет оправдание.
Найди работу по душе и тебе не придется работать.
aftaev
Зачётный участник
Зачётный участник

Сообщения: 25800
Зарегистрирован: 04 апр 2010, 19:22
Откуда: Казахстан. Шымкент
Репутация: 3874
Медальки:

Re: Сделанное при помощи станка :)

Сообщение AndyBig » 12 июн 2014, 21:40

aftaev писал(а):когда очередь Кремля

Как только имигрирую куда-нить и он станет импортным :-D
Аватара пользователя
AndyBig
Мастер

Сообщения: 3475
Зарегистрирован: 07 мар 2014, 04:01
Откуда: юг России
Репутация: 915
Медальки:

Re: Сделанное при помощи станка :)

Сообщение aftaev » 12 июн 2014, 21:42

AndyBig писал(а):Как только имигрирую куда-нить и он станет импортным

а мож делать здесь и слать за бугор уже имигрировшим ;)
Дилетанту сложные вещи кажутся очень простыми, и только профессионал понимает насколько сложна самая простая вещь
Кто хочет - ищет возможности, кто не хочет - ищет оправдание.
Найди работу по душе и тебе не придется работать.
aftaev
Зачётный участник
Зачётный участник

Сообщения: 25800
Зарегистрирован: 04 апр 2010, 19:22
Откуда: Казахстан. Шымкент
Репутация: 3874
Медальки:

Re: Сделанное при помощи станка :)

Сообщение AndyBig » 12 июн 2014, 21:50

Весь кремлевский комплекс? 3D-пазл с описанием "Простота конструкции и небольшое количество элементов (не более 18000) позволят закончить сборку уже вашим внукам, возможно даже еще при вашей жизни!" :-D
Аватара пользователя
AndyBig
Мастер

Сообщения: 3475
Зарегистрирован: 07 мар 2014, 04:01
Откуда: юг России
Репутация: 915
Медальки:

Re: Сделанное при помощи станка :)

Сообщение AndyBig » 18 окт 2014, 17:30

Еще немного поделок :)

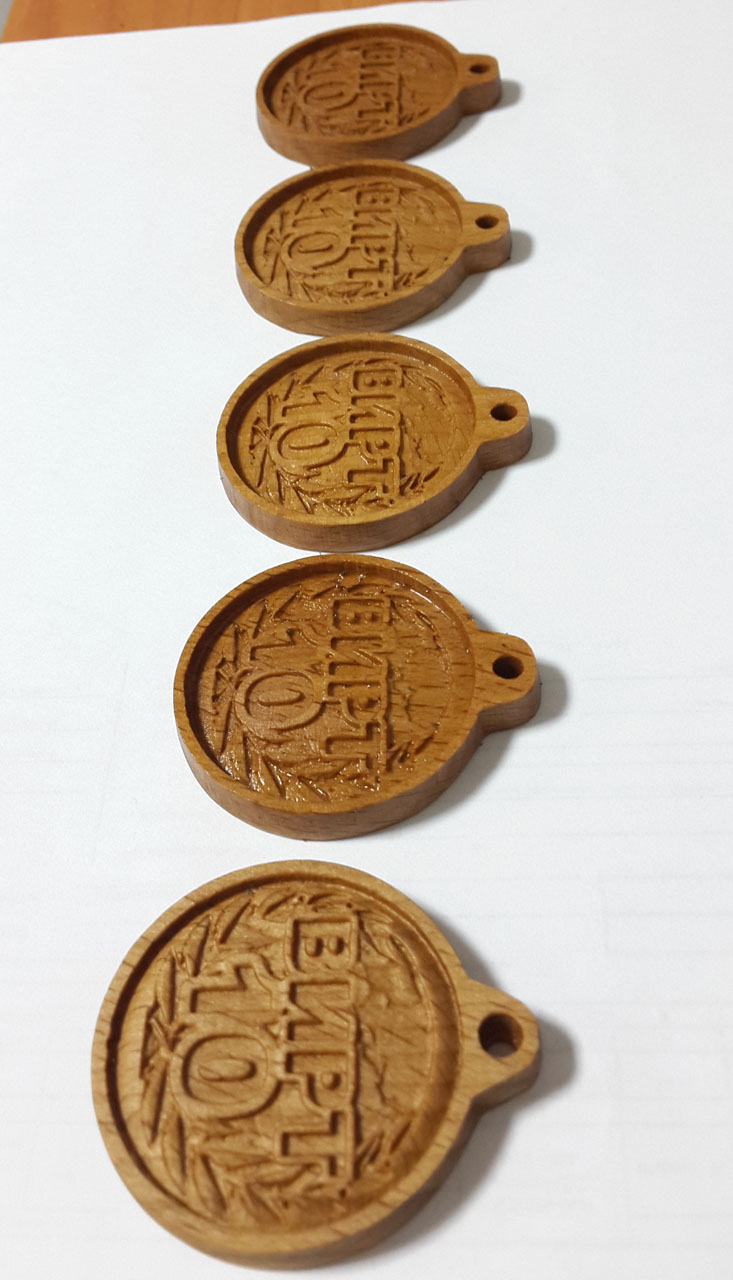

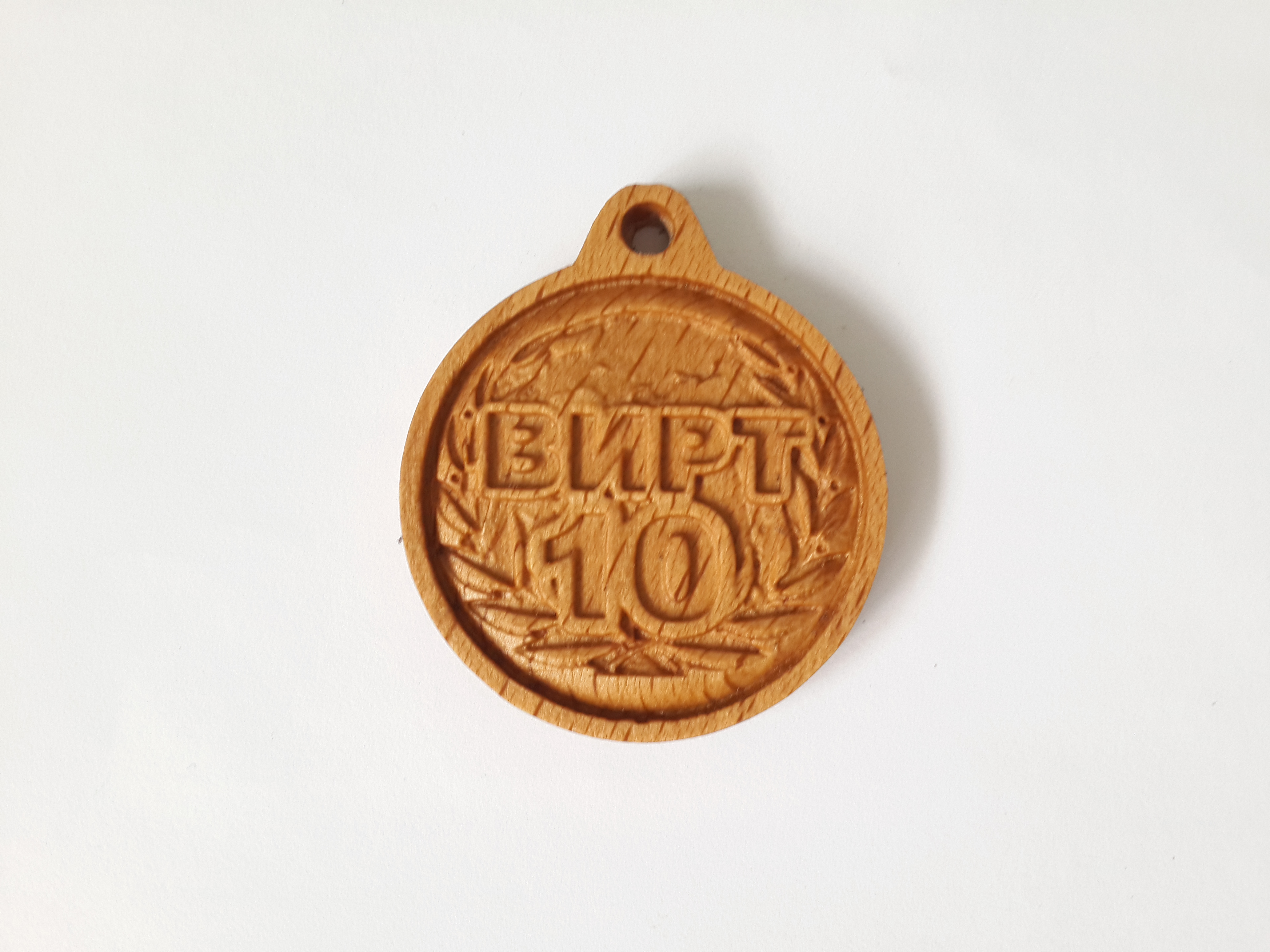

Медальки, сделаны товарищу на юбилей его сайта. Бук, диаметр около 5 см.
Сделанное при помощи станка :) Изображение 021.jpg

Сделанное при помощи станка :) Изображение 020.jpg

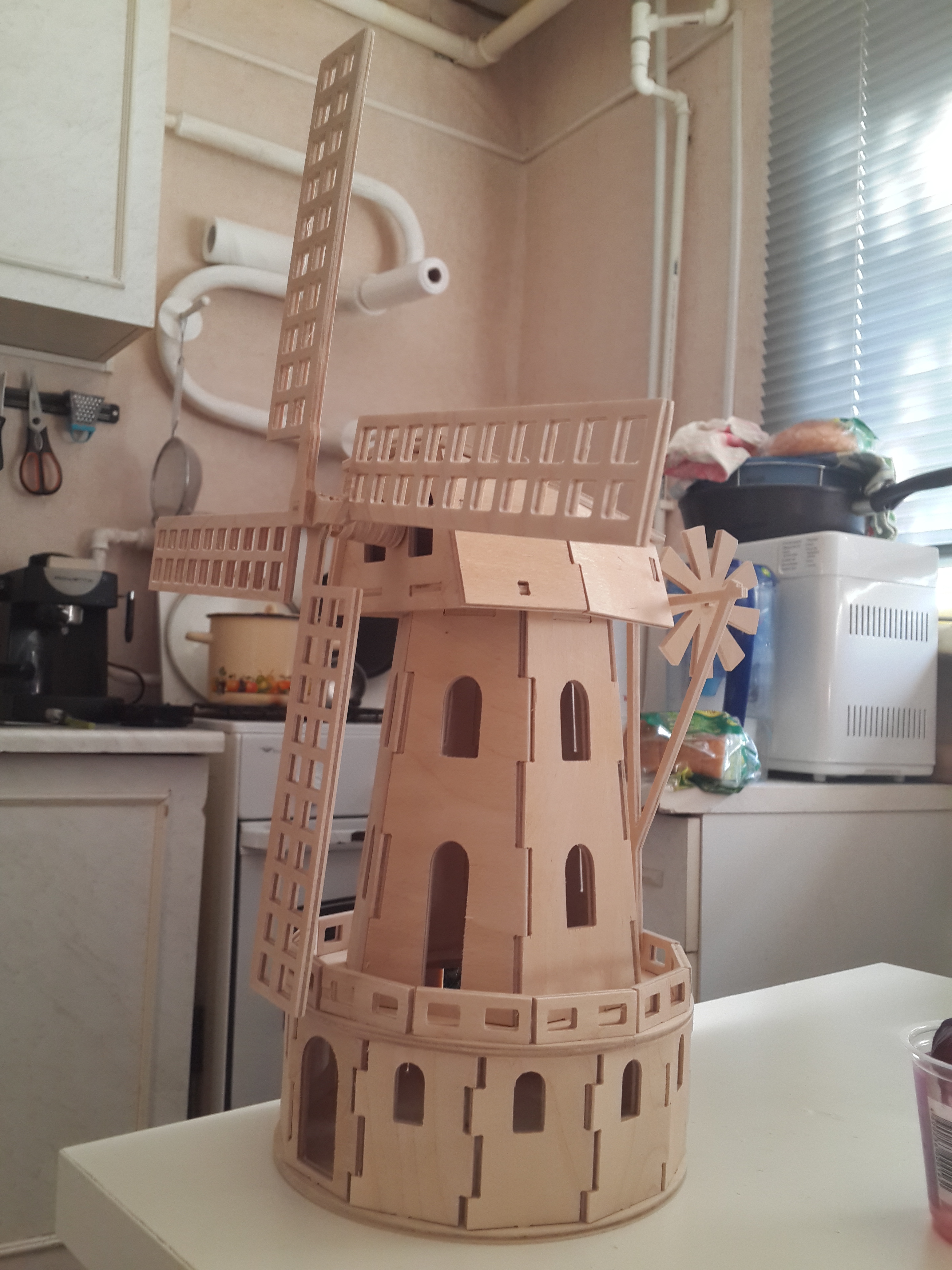

Мельница. Сделана по найденным в инете и адаптированным чертежам :) Фанера 4мм, высота без крыльев около 35 см.
Сделанное при помощи станка :) 20140805_184638.jpg

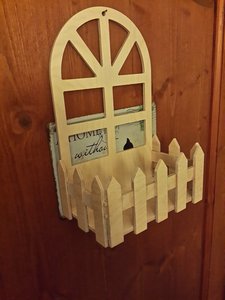

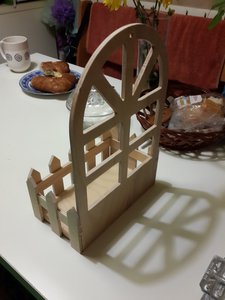

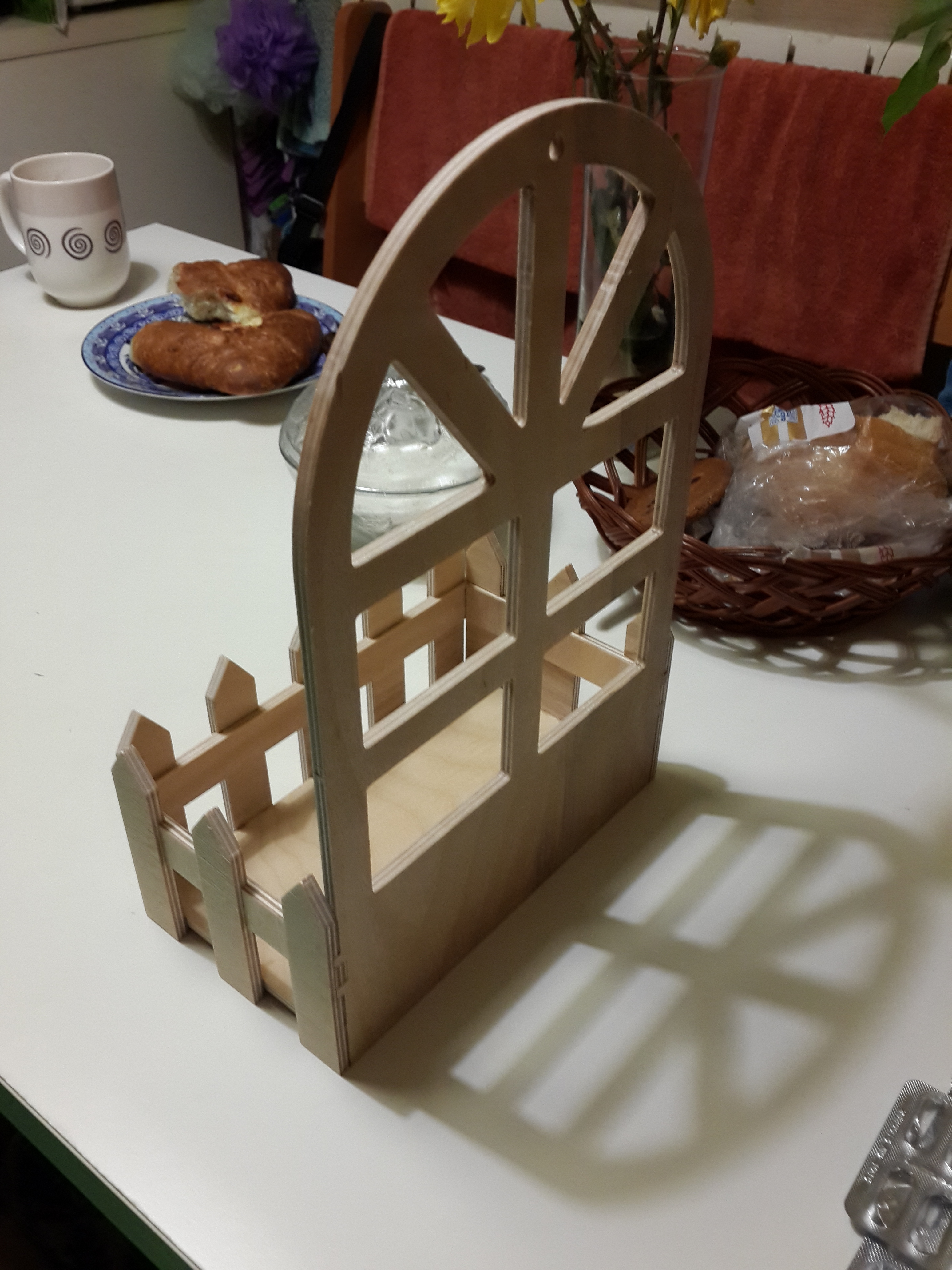

Полочка-подставка для цветов, стаканов и т.п. Может висеть на стене или стоять на поверхности :) Сделана самостоятельно по мотивам китайских полочек на Алиэкспрессе :) Фанера 6мм, ширина 180 мм, высота 280 мм, глубина 100 мм.

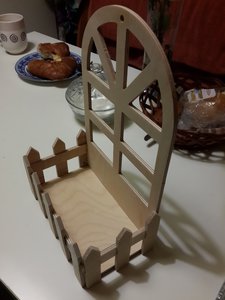

Сделанное при помощи станка :) Изображение 024.jpg

Сделанное при помощи станка :) Изображение 026.jpg

Сделанное при помощи станка :) Изображение 025.jpg

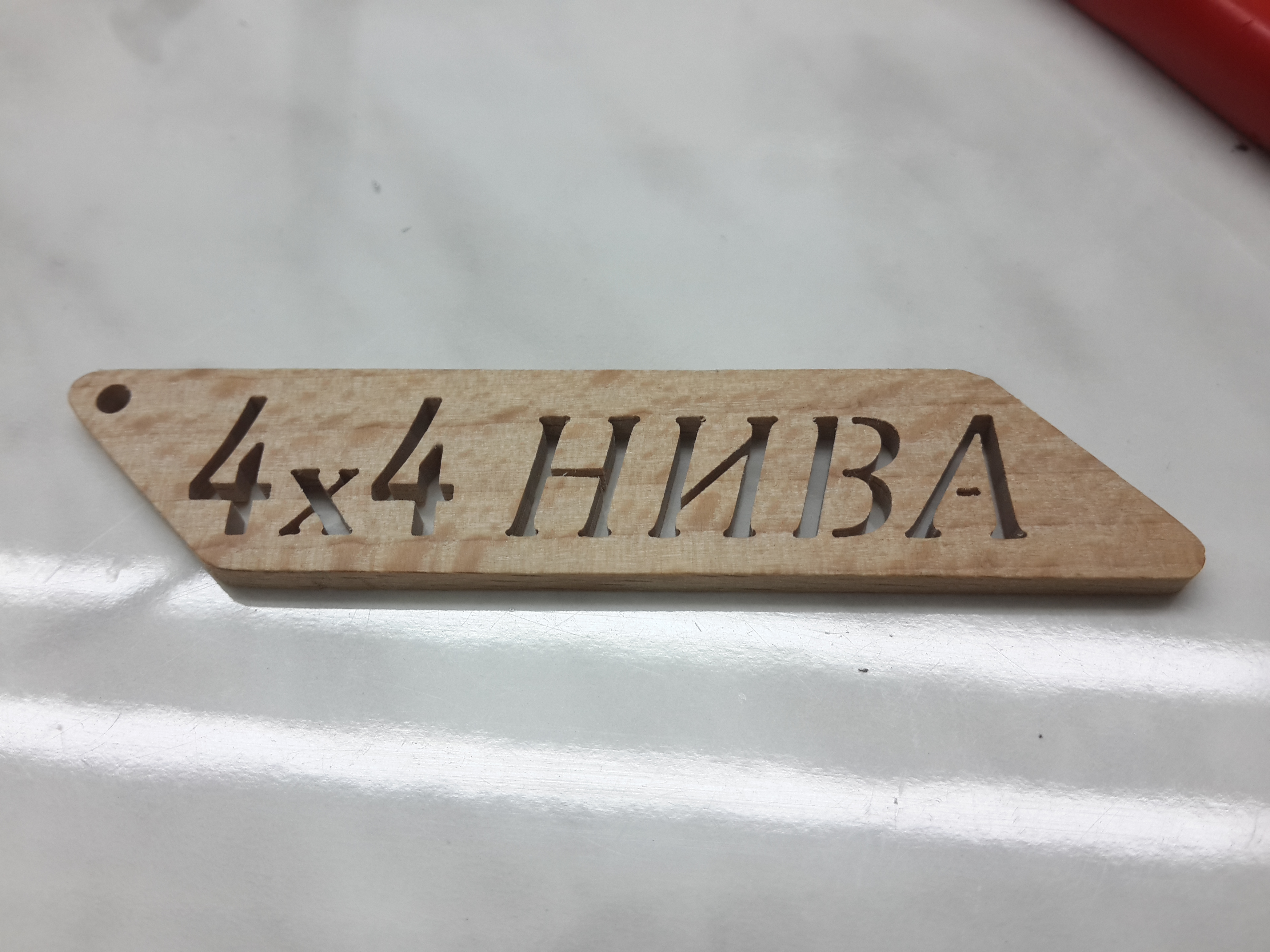

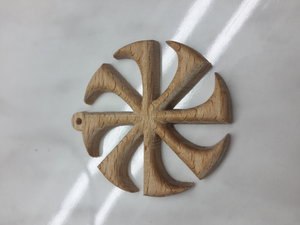

Мелкие поделки, сделаны по просьбе знакомого. Бук, брелок 75х15 мм, коловрат d42 мм.
Сделанное при помощи станка :) Изображение 022.jpg

Сделанное при помощи станка :) Изображение 023.jpg
Аватара пользователя
AndyBig
Мастер

Сообщения: 3475
Зарегистрирован: 07 мар 2014, 04:01
Откуда: юг России
Репутация: 915
Медальки:

Re: Сделанное при помощи станка :)

Сообщение AndyBig » 18 окт 2014, 22:06

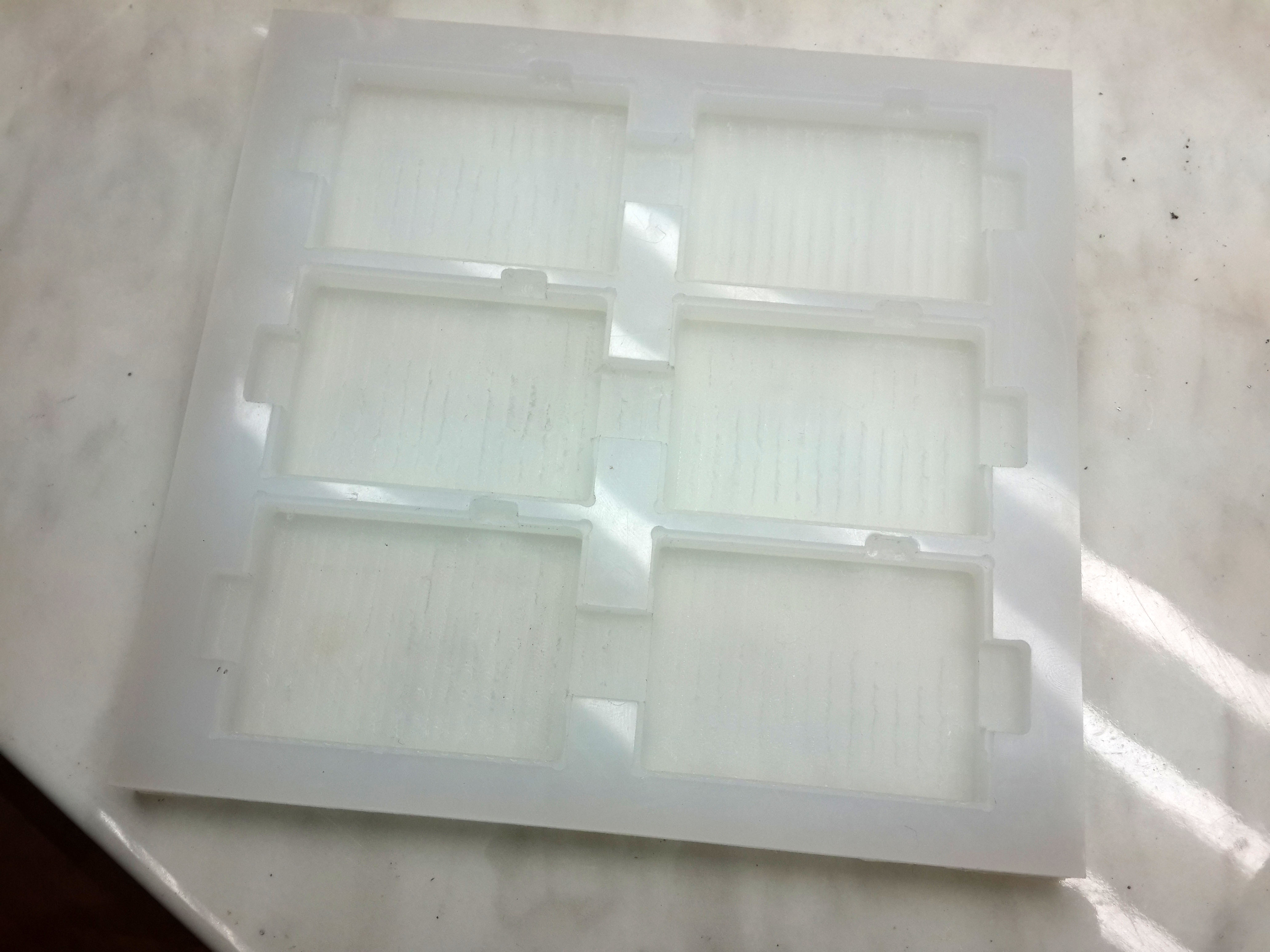

Еще одна поделка, только что закончил - ложемент для печатных плат. Предыдущий вариант из дерева не оправдал ожиданий - дерево набухает и платы перестают помещаться в карманы :)
Вложения
Сделанное при помощи станка :) Изображение 027.jpg
Аватара пользователя
AndyBig
Мастер

Сообщения: 3475
Зарегистрирован: 07 мар 2014, 04:01
Откуда: юг России
Репутация: 915
Медальки:

Re: Сделанное при помощи станка :)

Сообщение AndyBig » 16 апр 2015, 14:08

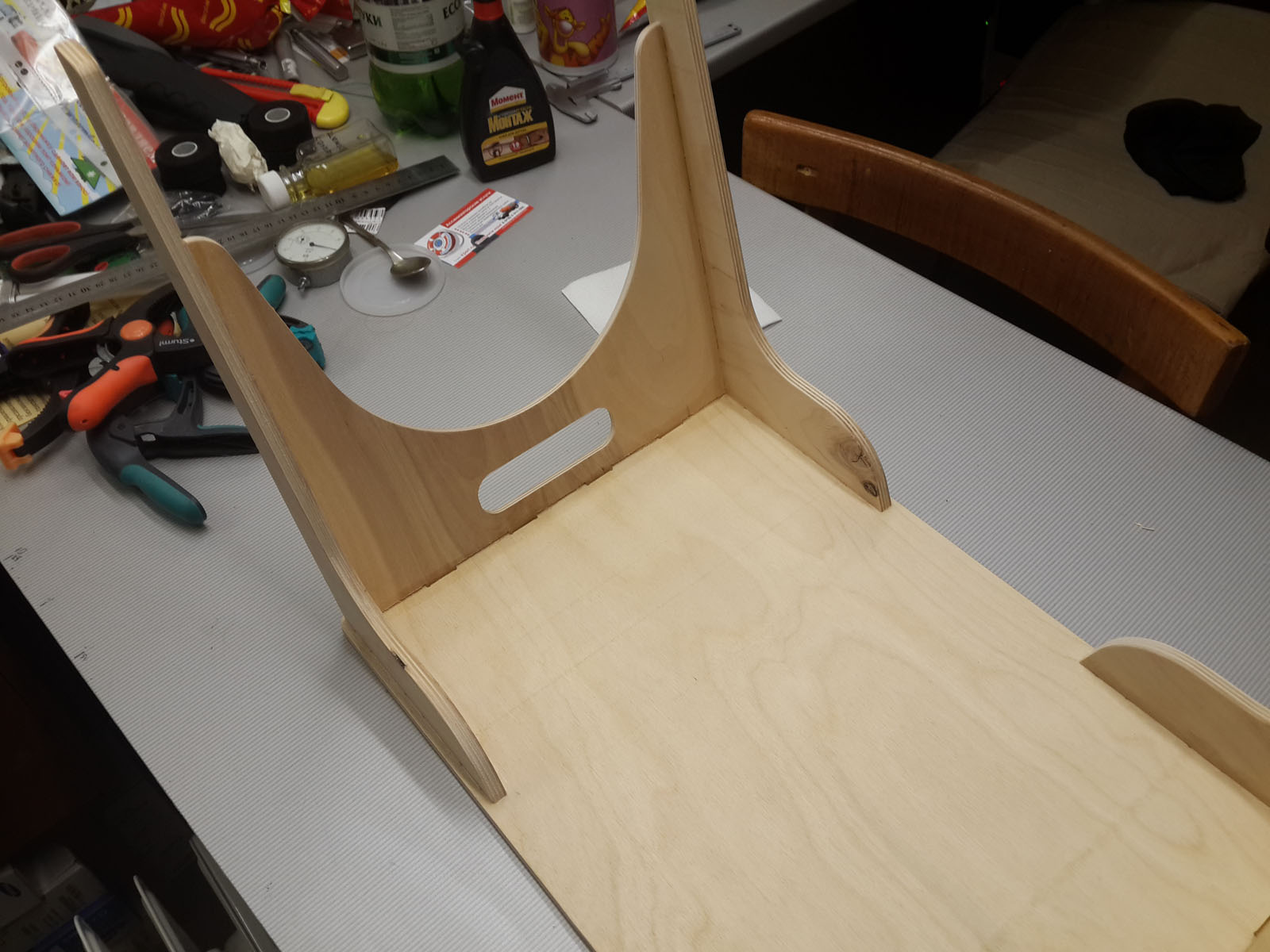

Родители попросили сделать маленький "диванный" столик. Чтобы его можно было ставить над собой, когда лежишь на диване :)

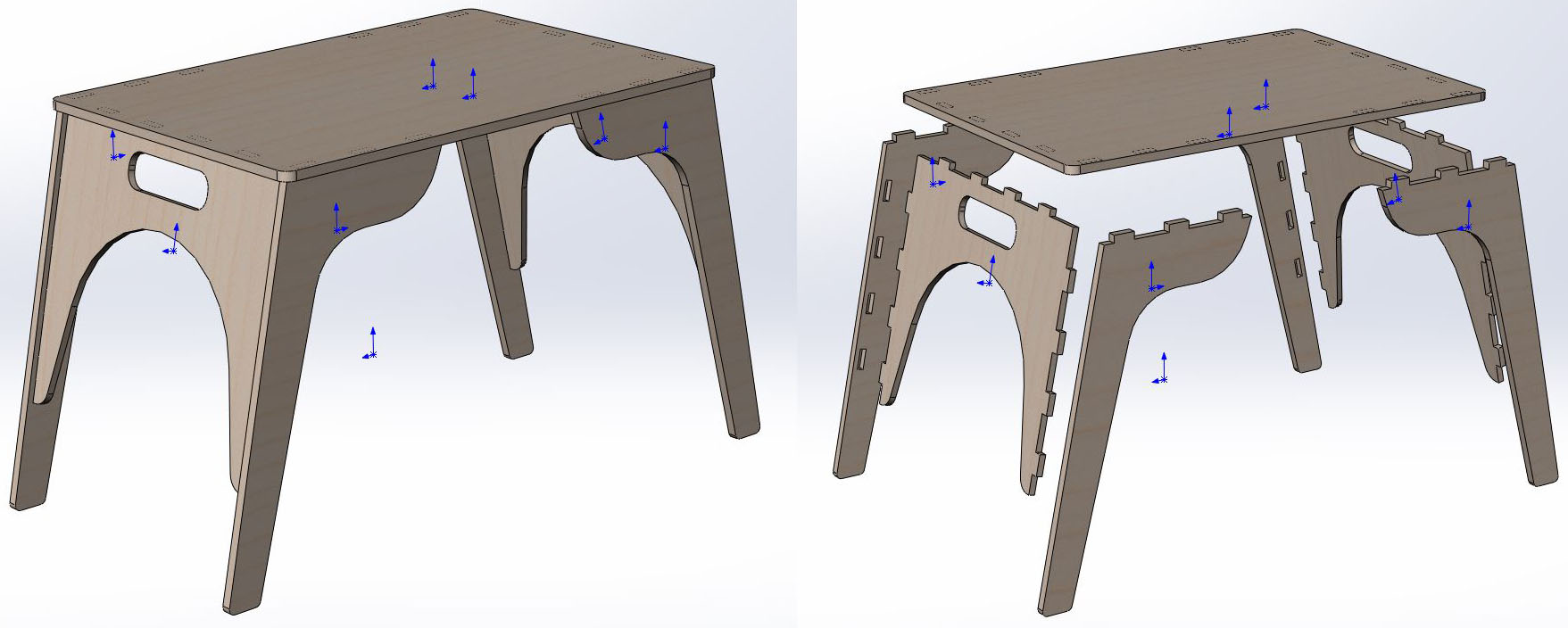

Модель сделал в Солидворксе, там удобно проверять на несовпадения, коллизии.
Столешница и ножки - фанера 8 мм, боковины - фанера 6 мм.

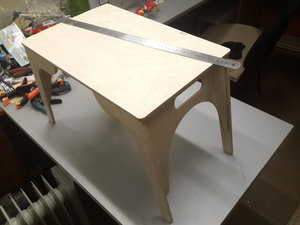

Сделанное при помощи станка :) 096.jpg

Сделанное при помощи станка :) 20150416_123525.jpg

Сделанное при помощи станка :) 20150416_123553.jpg


Приложил солидовские файлы (SolidWorks 2012), из них легко выгнать .dxf для того же Вектрика :)
Вложения
Minitable.zip
(604.96 Кб) Скачиваний: 157
Аватара пользователя
AndyBig
Мастер

Сообщения: 3475
Зарегистрирован: 07 мар 2014, 04:01
Откуда: юг России
Репутация: 915
Медальки:

Re: Сделанное при помощи станка :)

Сообщение AndyBig » 16 апр 2015, 15:02

Второй вариант этого столика - более низкий. Его удобно ставить над ногами, сидя на диване.
Это уже потребовала жена, когда увидела родительский столик :))
В архиве - файлы SolidWorks 2012 и DXF.

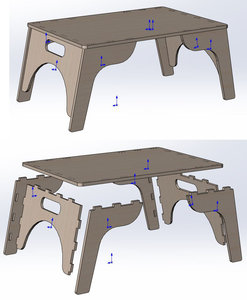

Сделанное при помощи станка :) 099.jpg
Вложения
Minitable2.zip
(547.13 Кб) Скачиваний: 155
Аватара пользователя
AndyBig
Мастер

Сообщения: 3475
Зарегистрирован: 07 мар 2014, 04:01
Откуда: юг России
Репутация: 915
Медальки:

Re: Сделанное при помощи станка :)

Сообщение AndyBig » 17 апр 2015, 20:15

Жена просит сделать ей домик в масштабе 1:12. Домик пока в проекте, а стульчик вчера попробовал по быстрому накидать :)

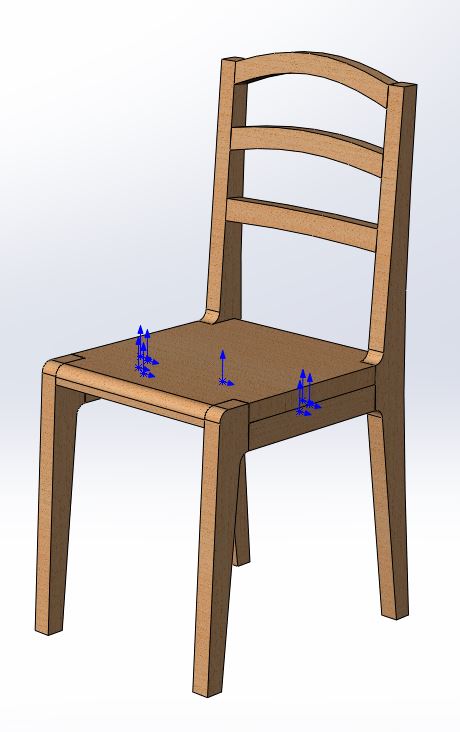

Сделанное при помощи станка :) 101.JPG


Конструкция далеко не идеальна, клеится все встык, никаких пазов.
Вчера же попробовал и выпилить его. Так как тонкого дерева не было, взял буковую дощечку толщиной 20 мм и попытался довести ее толщину до требуемых 2.5 мм, снимая 6мм-фрезой сразу по 3 мм вглубь :) Естественно, ничего хорошего не получилось, но уж что вышло. Да и клеил его тяп-ляп, лишь бы общее представление получить :)
Сделанное при помощи станка :) IMG_6390.JPG


Зато сегодня съездил в одну деревообрабатывающую фирму (за 120 км :)), взял там образцы шпона, реек, дощечек... От 1 мм до 5 мм толщиной - бук, американский орех, ясень, груша, дуб и еще что-то. Только теперь не могу определить в привезенном что есть что, кроме груши :)
Приложил архив с файлами SolidWorks 2012.
Плюс файл DXF с векторами - тут уже чертеж ориентирован на материал толщиной 2.2 мм
Вложения
Stul1.zip
(1.34 Мб) Скачиваний: 125
Stul1.DXF
(74.54 Кб) Скачиваний: 137
Аватара пользователя
AndyBig
Мастер

Сообщения: 3475
Зарегистрирован: 07 мар 2014, 04:01
Откуда: юг России
Репутация: 915
Медальки:

Re: Сделанное при помощи станка :)

Сообщение sergey27rus » 18 апр 2015, 07:27

А с проектом дома уже определился?
Аватара пользователя
sergey27rus
Почётный участник
Почётный участник

Сообщения: 1077
Зарегистрирован: 15 авг 2013, 07:22
Откуда: Хабаровск Дальний Восток РФ
Репутация: 636
Медальки:
Настоящее имя: Сергей

Re: Сделанное при помощи станка :)

Сообщение AndyBig » 18 апр 2015, 13:13

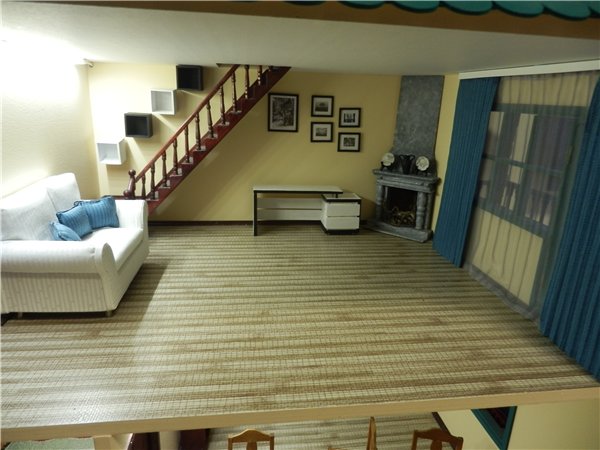

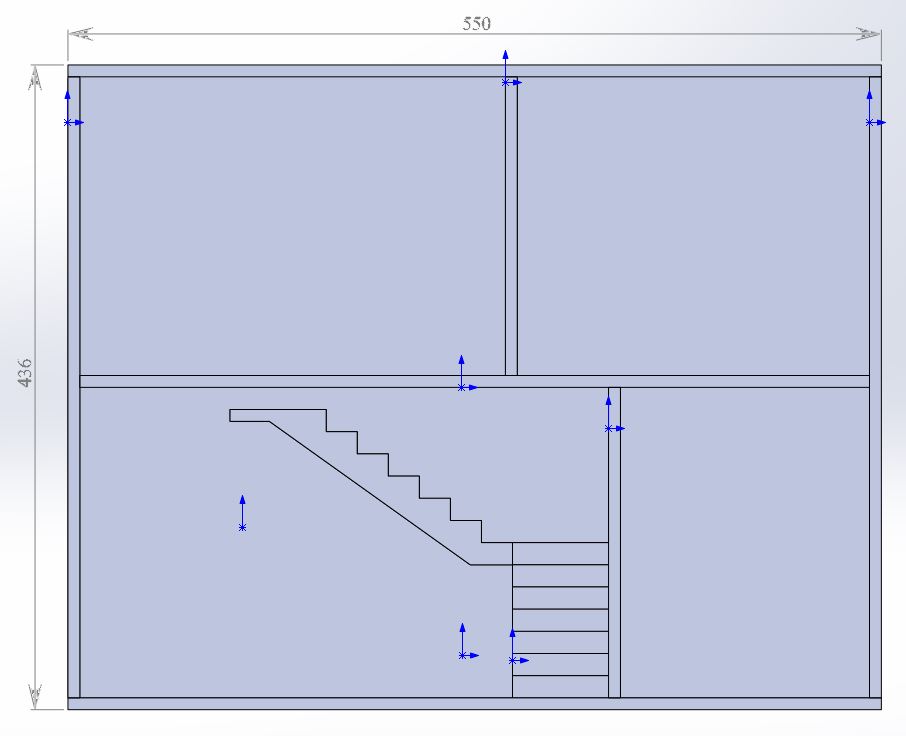

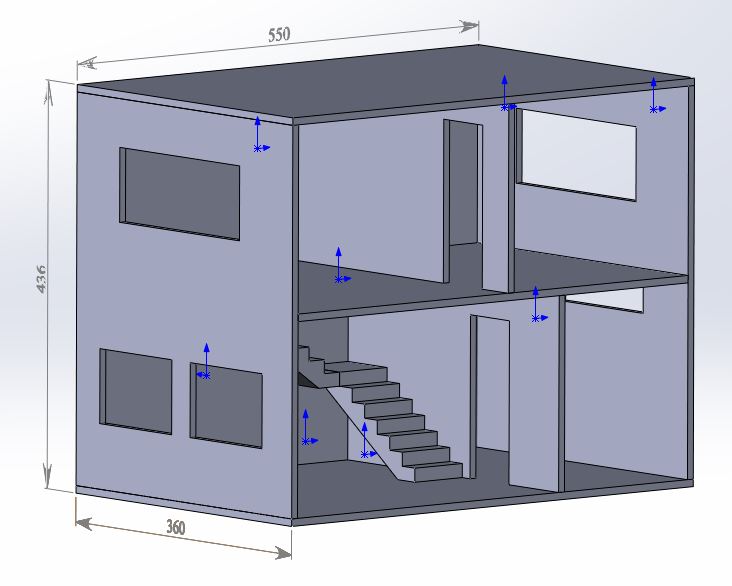

Да, будет небольшой двухэтажный. Из-за ограниченности места дома ширина всего 55 см :) Планировку комнат прикидываю примерно такую:
Сделанное при помощи станка :) 103.JPG

Сделанное при помощи станка :) 102.JPG


Лестница, оконные и дверные проемы - это пока только для антуража, они будут еще уточняться :) И с крышей пока не определился. Скорее всего двускатная, невысокая. Может быть слева
Ну и переднюю стену жена просит сделать открывающуюся на петельках :)
Аватара пользователя
AndyBig
Мастер

Сообщения: 3475
Зарегистрирован: 07 мар 2014, 04:01
Откуда: юг России
Репутация: 915
Медальки:

Re: Сделанное при помощи станка :)

Сообщение Askov » 18 апр 2015, 13:57

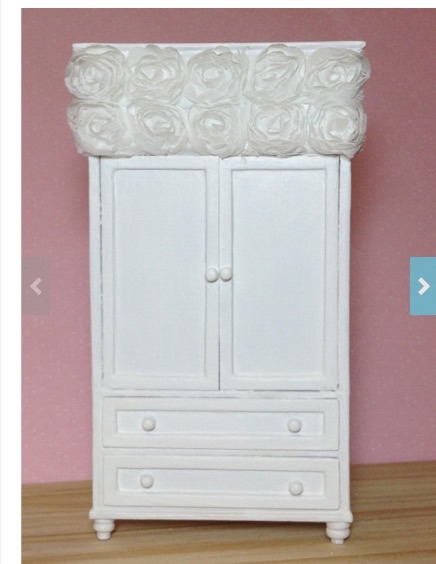

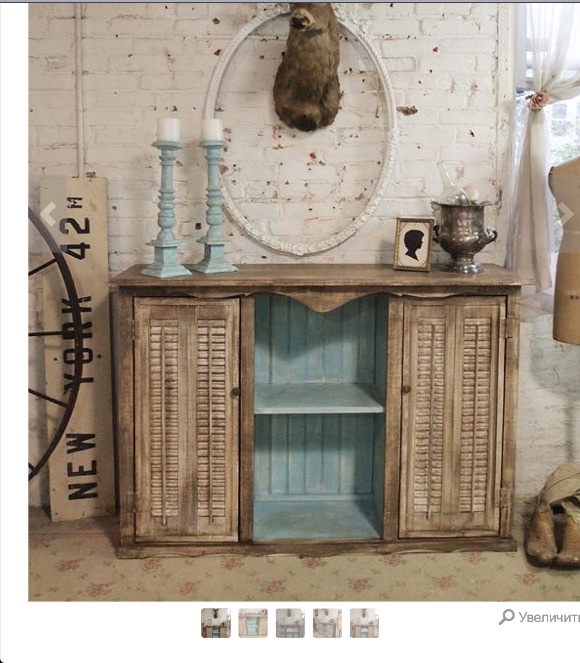

Идейки для интерьера :D
Вложения
Сделанное при помощи станка :) image.jpg
Сделанное при помощи станка :) image.jpg
Сделанное при помощи станка :) image.jpg
Сделанное при помощи станка :) image.jpg
Сделанное при помощи станка :) image.jpg
Askov
Мастер

Сообщения: 1105
Зарегистрирован: 13 май 2014, 12:35
Откуда: Москва
Репутация: 726
Медальки:
Настоящее имя: Андрей

Re: Сделанное при помощи станка :)

Сообщение AndyBig » 18 апр 2015, 14:51

Да идей полно в инете :) И реализация бывает такой, что глаза на лоб лезут :)
Вот, например, из последнего что мне понравилось качеством:
Сделанное при помощи станка :) 104.jpg

Сделанное при помощи станка :) 105.jpg


А вот как сделать, например, такие ножки в Вектрике или в Арткаме даже с 4 осями я пока не придумал:

Только если использовать СолидКАМ, но я в нем с 4-й осью еще не освоился...
Аватара пользователя
AndyBig
Мастер

Сообщения: 3475
Зарегистрирован: 07 мар 2014, 04:01
Откуда: юг России
Репутация: 915
Медальки:

След.
