Сообщение N1X » 03 апр 2019, 14:03

Мосты генерируются корректно, спасибо.

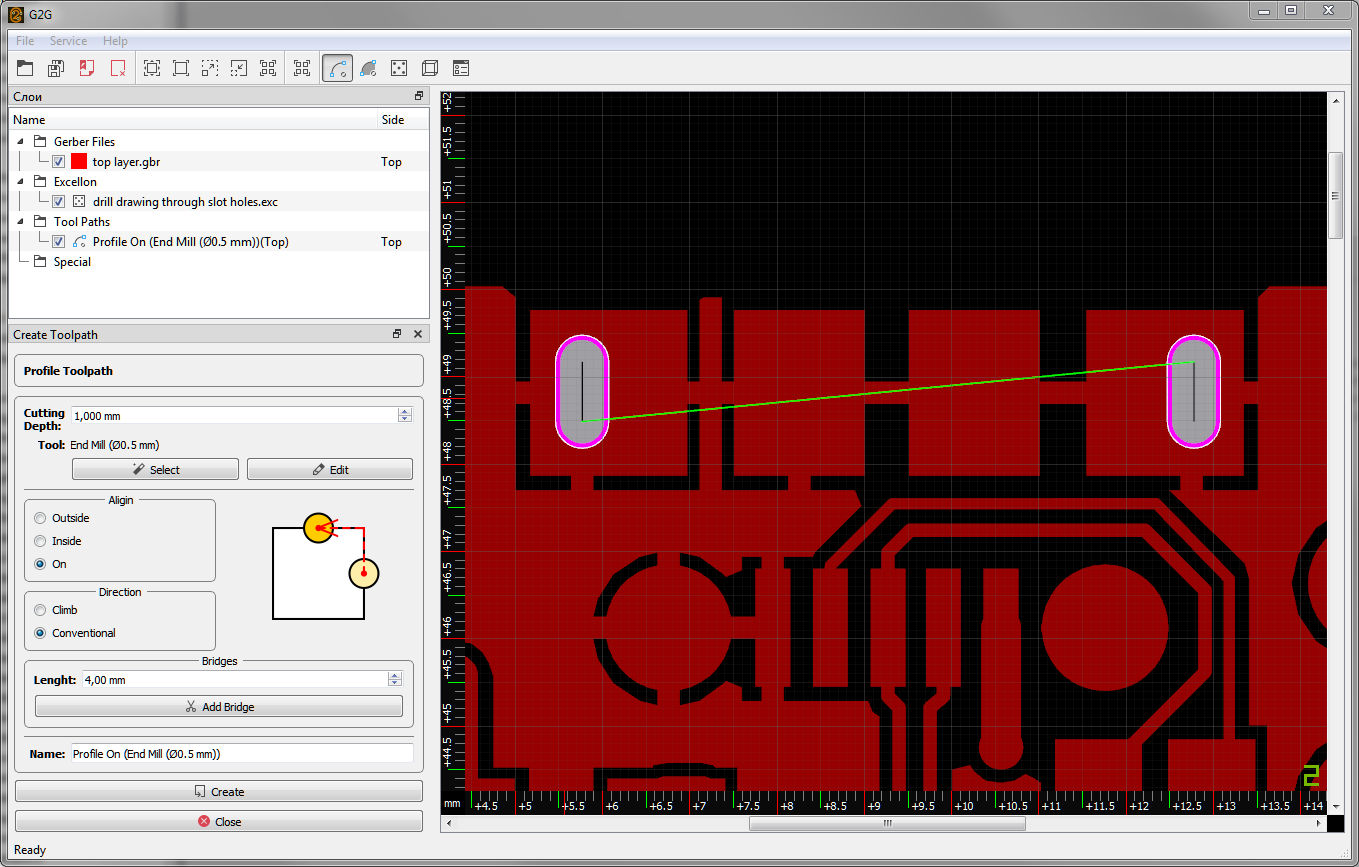

По слотам через слой паяльной маски так же все получилось.
Можно еще пару хотелок в конец списка? :)

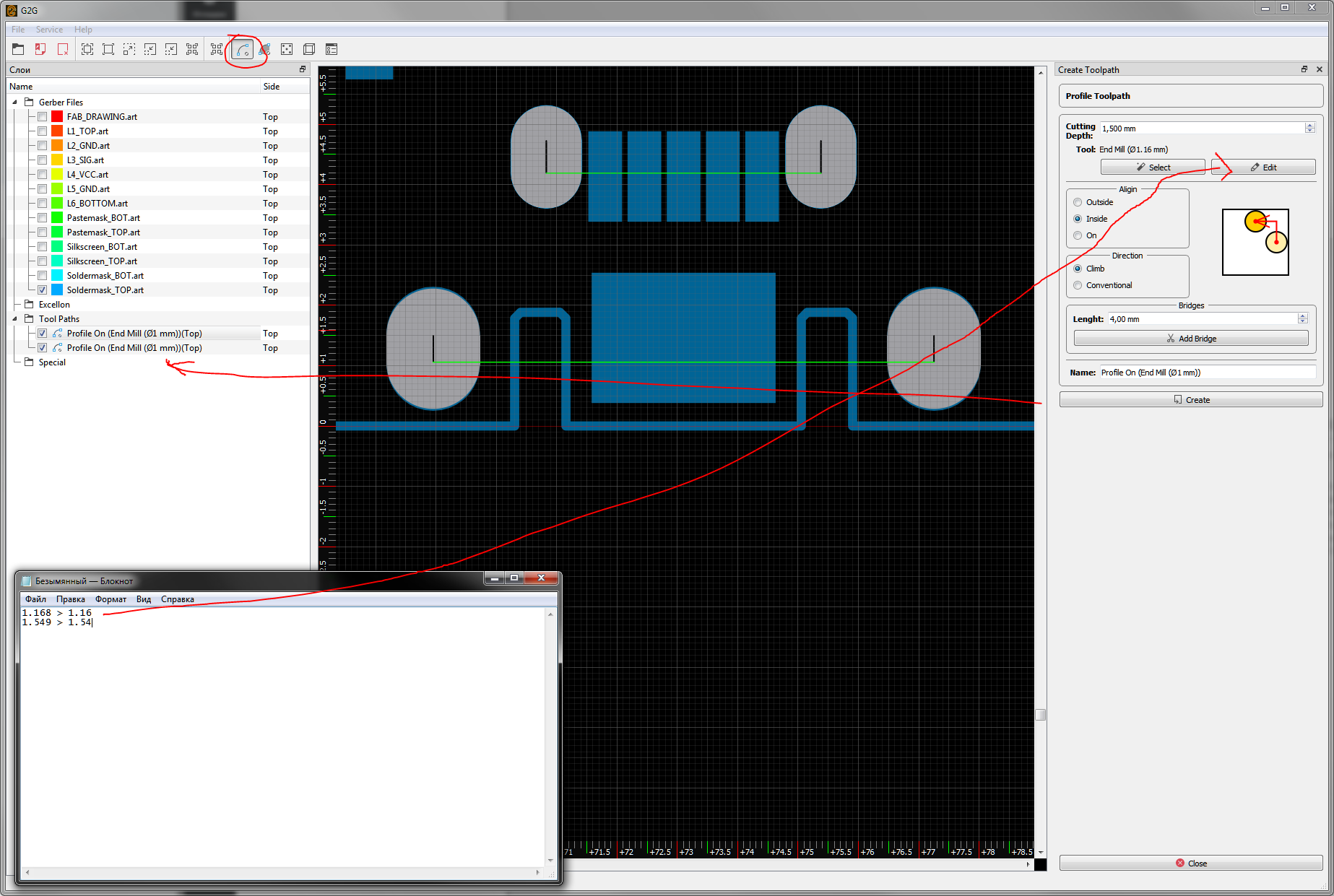

1. Вот я на картинке желтым накалякал:

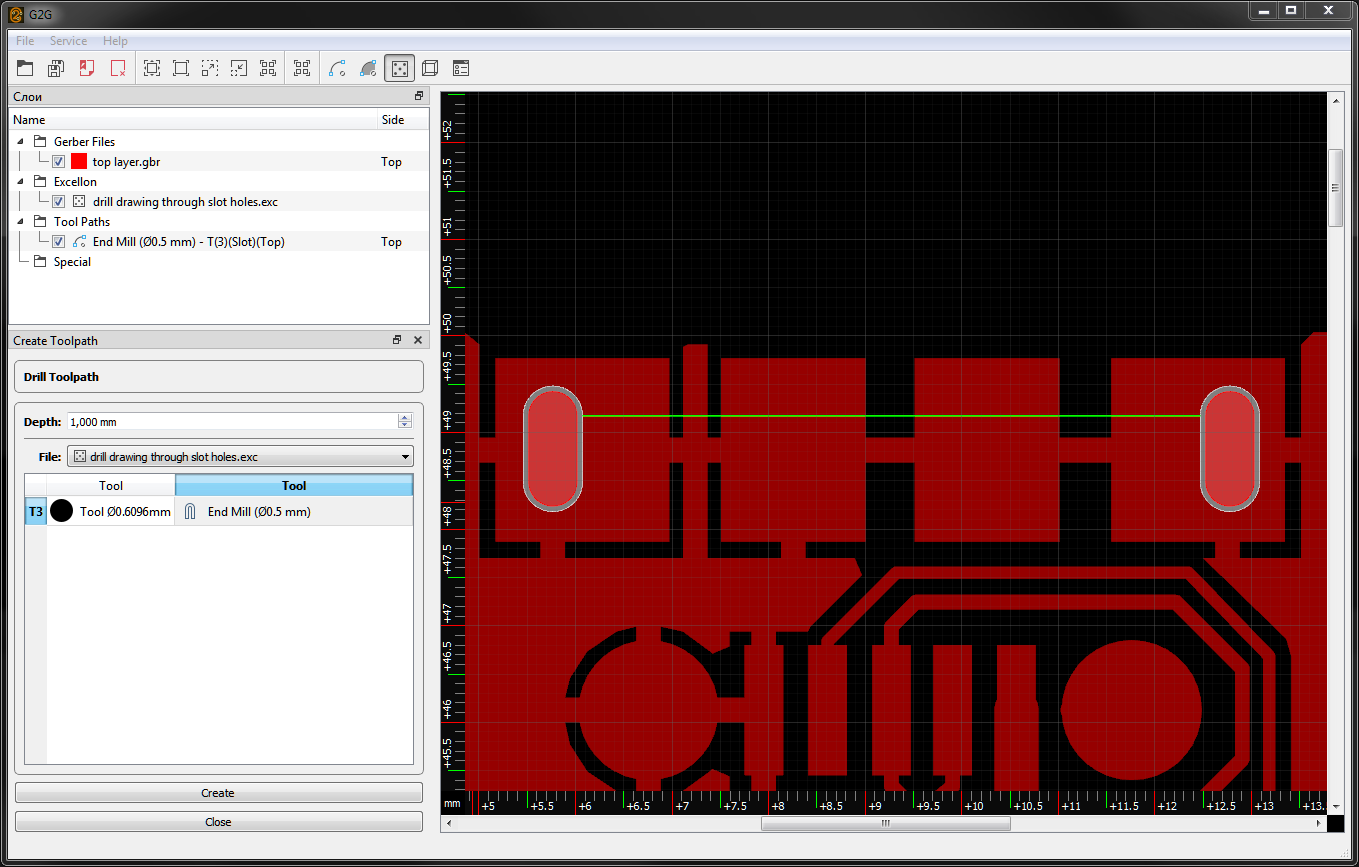

Grber2GCode (фрезеровка печатных плат на ЧПУ) slot2.PNG

Можно добавить сюда или в другое свободное место вывод текущих координат курсора? Линейки позволяют прибросить, но не позволяют точно что-то посчитать...
2. Не знаю, баг или фишка. При сохранении траектории к указанному имени файла добавляется в скобках название стороны (Top/Bottom), причем если я сохраняю файл, допустим указывая "file.ngc", он будет сохранен как "file(Top).ngc". Если я захочу переписать его поверх и укажу не вводом имени, а из диалога, то он не перепишется, а будет создан новый: "file(Top)(Top).ngc"
3. В режиме "Profile", при выборе режима обхода профиля задается имя траектории по умолчанию. Так вот слова Inside, Outside, On, вставляемые в имя траектории не соответствуют положению ComboBox'a.

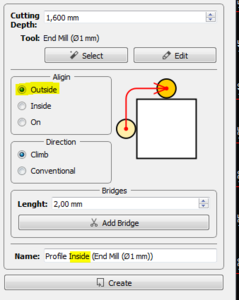

Grber2GCode (фрезеровка печатных плат на ЧПУ) 1.PNG
Аватара пользователя
N1X
Мастер

Сообщения: 3454
Зарегистрирован: 16 фев 2015, 21:19
Откуда: Беларусь, Гомель
Репутация: 1577
Настоящее имя: Владимир

Re: Grber2GCode

Сообщение PRomanS » 03 апр 2019, 14:38

N1X писал(а):силовые ноги не круглые, отверстия соотв тоже.

Как вариант, на слое контура платы нарисовать внешние границы отверстия, а затем выбрать внутри по контуру фрезой.
Еще вариант, на том же слое контура нарисовать линию толщина и длина которой соответствует SlotHole, правда, в этом случае необходимо иметь достаточный ряд фрез.

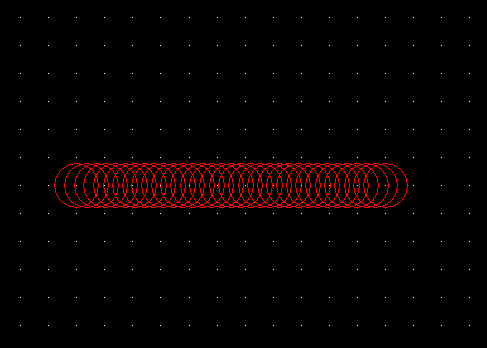

В CAM350 есть понятие DrillSlot, т.е. слот именно сверлится сверлом с маленьким шагом, в примере drillslot под сверло 1мм расстояние между первым и последним отверстиями (их центрами, точнее) 6,99мм
Вложения
PRomanS
Новичок

Сообщения: 28
Зарегистрирован: 05 авг 2012, 18:11
Откуда: Украина, Харьков
Репутация: 7

Re: Grber2GCode

Сообщение X-Ray » 04 апр 2019, 11:32

N1X писал(а):Или "виртуальный инструмент" имелось ввиду указать программе фрезу большую, чем на самом деле, чтобы припуск получился?

Grber2GCode (фрезеровка печатных плат на ЧПУ) Снимок.PNG
Grber2GCode (фрезеровка печатных плат на ЧПУ) Снимок2.PNG
Прежде чем писать о багах проверьте, является ли ваша версия последней!
Программа G2G (фрезеровка из гербера, производство ПП на ЧПУ) https://github.com/XRay3D/GERBER_X2/releases
Краткая справка по ^: https://www.youtube.com/watch?v=zihGkOE ... W2vJPz4AQQ
Аватара пользователя
X-Ray
Мастер

Сообщения: 275
Зарегистрирован: 04 фев 2016, 23:06
Репутация: 130
Медальки:
Настоящее имя: Дамир

Re: Grber2GCode

Сообщение X-Ray » 04 апр 2019, 11:43

N1X писал(а):2. Не знаю, баг или фишка. При сохранении траектории к указанному имени файла добавляется в скобках название стороны (Top/Bottom), причем если я сохраняю файл, допустим указывая "file.ngc", он будет сохранен как "file(Top).ngc". Если я захочу переписать его поверх и укажу не вводом имени, а из диалога, то он не перепишется, а будет создан новый: "file(Top)(Top).ngc"
3. В режиме "Profile", при выборе режима обхода профиля задается имя траектории по умолчанию. Так вот слова Inside, Outside, On, вставляемые в имя траектории не соответствуют положению ComboBox'a.

2,Это фишка, но с багом.
3,Спасибо что обратили внимание.
Пы.Сы.
Исправлено.
Последний раз редактировалось X-Ray 04 апр 2019, 14:57, всего редактировалось 2 раз(а).
Прежде чем писать о багах проверьте, является ли ваша версия последней!
Программа G2G (фрезеровка из гербера, производство ПП на ЧПУ) https://github.com/XRay3D/GERBER_X2/releases
Краткая справка по ^: https://www.youtube.com/watch?v=zihGkOE ... W2vJPz4AQQ
Аватара пользователя
X-Ray
Мастер

Сообщения: 275
Зарегистрирован: 04 фев 2016, 23:06
Репутация: 130
Медальки:
Настоящее имя: Дамир

Re: Grber2GCode

Сообщение X-Ray » 04 апр 2019, 14:40

N1X писал(а):Можно добавить сюда или в другое свободное место вывод текущих координат курсора? Линейки позволяют прибросить, но не позволяют точно что-то посчитать...

Вот вам линейка на правую кнопку мыши.

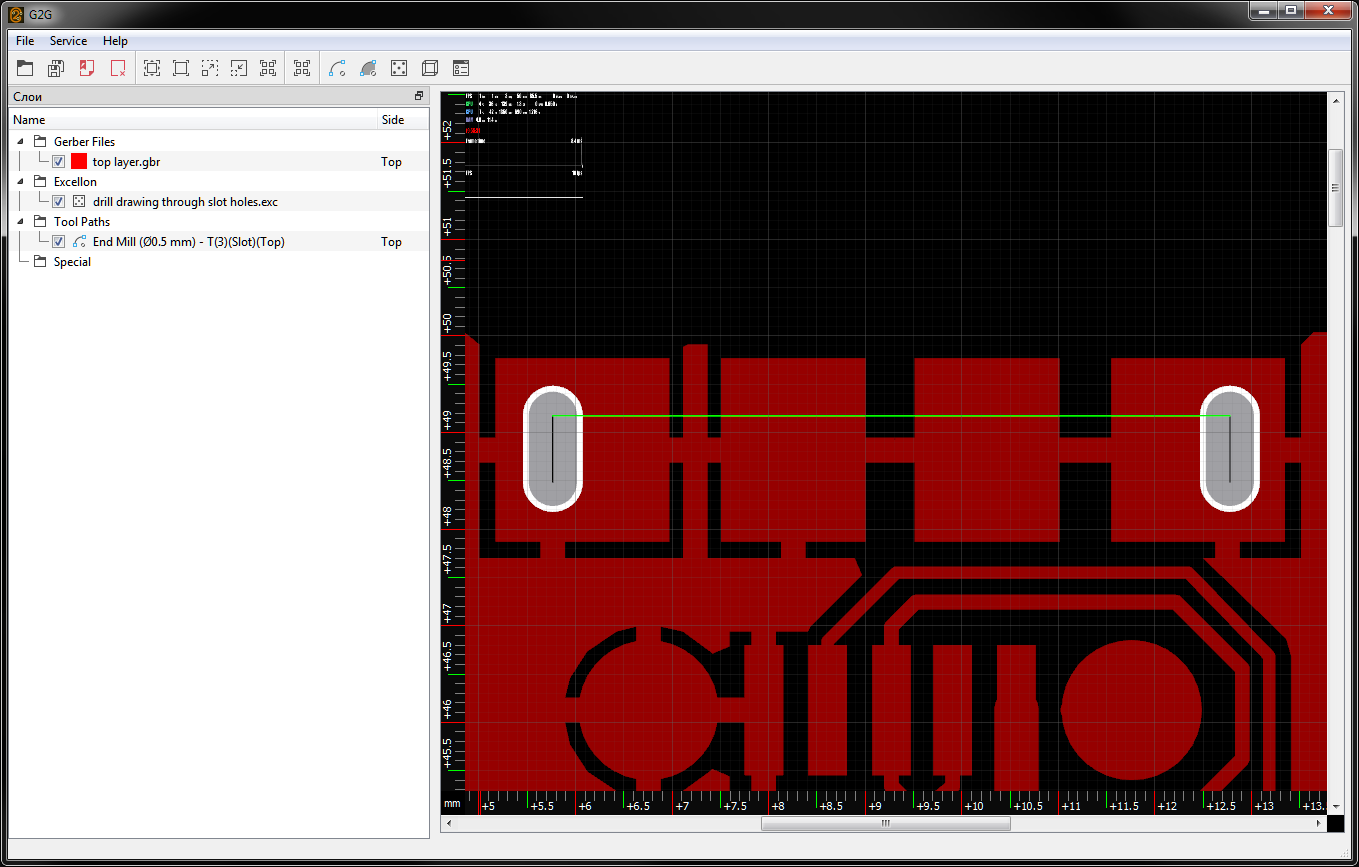

Grber2GCode (фрезеровка печатных плат на ЧПУ) Безымянный.png

Так устроит или я что-то недопонял?
Прежде чем писать о багах проверьте, является ли ваша версия последней!
Программа G2G (фрезеровка из гербера, производство ПП на ЧПУ) https://github.com/XRay3D/GERBER_X2/releases
Краткая справка по ^: https://www.youtube.com/watch?v=zihGkOE ... W2vJPz4AQQ
Аватара пользователя
X-Ray
Мастер

Сообщения: 275
Зарегистрирован: 04 фев 2016, 23:06
Репутация: 130
Медальки:
Настоящее имя: Дамир

Re: Grber2GCode

Сообщение atomichammer » 04 апр 2019, 15:02

Скачал программку ради прикольных цветов. Очень понравилась идея каждую дорожку в свой цвет, думал пригодить для создания удобочитаемых картинок, для полевого ремонта своих девайсов, чтобы быстро отследить, куда дорожка идет. А в программке нет этой возможности боле... Зато есть две кнопки Zoom Out ) Можно вернуть раскраску?
atomichammer
Опытный

Сообщения: 136
Зарегистрирован: 20 янв 2017, 13:10
Откуда: Алматы
Репутация: 7
Настоящее имя: Anton

Re: Grber2GCode

Сообщение N1X » 04 апр 2019, 15:08

X-Ray писал(а):Вот вам линейка на правую кнопку мыши.

Супер :) Спасибо!
atomichammer писал(а):Очень понравилась идея каждую дорожку в свой цвет

Это не дорожку, а каждый слой в свой цвет...
Аватара пользователя
N1X
Мастер

Сообщения: 3454
Зарегистрирован: 16 фев 2015, 21:19
Откуда: Беларусь, Гомель
Репутация: 1577
Настоящее имя: Владимир

Re: Grber2GCode

Сообщение X-Ray » 04 апр 2019, 15:11

atomichammer писал(а):Зато есть две кнопки Zoom Out )

Теперь нет.
atomichammer писал(а):Очень понравилась идея каждую дорожку в свой цвет

Выделенная дорожка становится гораздо ярче.
Прежде чем писать о багах проверьте, является ли ваша версия последней!
Программа G2G (фрезеровка из гербера, производство ПП на ЧПУ) https://github.com/XRay3D/GERBER_X2/releases
Краткая справка по ^: https://www.youtube.com/watch?v=zihGkOE ... W2vJPz4AQQ
Аватара пользователя
X-Ray
Мастер

Сообщения: 275
Зарегистрирован: 04 фев 2016, 23:06
Репутация: 130
Медальки:
Настоящее имя: Дамир

Re: Grber2GCode

Сообщение atomichammer » 04 апр 2019, 15:28

X-Ray писал(а):
atomichammer писал(а):Зато есть две кнопки Zoom Out )

Теперь нет.
atomichammer писал(а):Очень понравилась идея каждую дорожку в свой цвет

Выделенная дорожка становится гораздо ярче.

Ну это да, но я думал раскрасить дорожки (может даже вручную) и сохранить в пдф. И потом на сотке открывать и смотреть, куда та или иная дорожка пошла. Или, даже, сделать цветные распечатки. А то у меня платы черные, нифига не видно, что куда идет. Не совсем, конечно, по назначению я хочу вашу программу использовать, но такая идея появилась, когда ее увидел.
atomichammer
Опытный

Сообщения: 136
Зарегистрирован: 20 янв 2017, 13:10
Откуда: Алматы
Репутация: 7
Настоящее имя: Anton

Re: Grber2GCode

Сообщение PRomanS » 04 апр 2019, 18:02

atomichammer писал(а):раскрасить дорожки

Не знаю как в других приложениях, в P-CAD можно каждой цепи присвоить свой цвет, и по-моему еще и в DIPTrace, он кстати гербера принимает.
Прошу прощения за оффтоп.
PRomanS
Новичок

Сообщения: 28
Зарегистрирован: 05 авг 2012, 18:11
Откуда: Украина, Харьков
Репутация: 7

Re: Grber2GCode

Сообщение selenur » 04 апр 2019, 18:08

Я это в диптрейсе делаю, там года 2 назад появилась возможность цвет устанавливать
Мой сайт: http://selenur.ru
Исходники моих программ: https://github.com/selenur
Аватара пользователя
selenur
Почётный участник
Почётный участник

Сообщения: 4068
Зарегистрирован: 21 авг 2013, 19:44
Откуда: Новый Уренгой
Репутация: 1448
Медальки:
Настоящее имя: Сергей

Re: Grber2GCode

Сообщение X-Ray » 05 апр 2019, 17:05

selenur писал(а):Я это в диптрейсе делаю, там года 2 назад появилась возможность цвет устанавливать

А я в TopoR`e. https://www.eremex.ru/products/delta-design/topor/
Прежде чем писать о багах проверьте, является ли ваша версия последней!
Программа G2G (фрезеровка из гербера, производство ПП на ЧПУ) https://github.com/XRay3D/GERBER_X2/releases
Краткая справка по ^: https://www.youtube.com/watch?v=zihGkOE ... W2vJPz4AQQ
Аватара пользователя
X-Ray
Мастер

Сообщения: 275
Зарегистрирован: 04 фев 2016, 23:06
Репутация: 130
Медальки:
Настоящее имя: Дамир

Re: Grber2GCode

Сообщение X-Ray » 09 апр 2019, 17:21

Много исправлений с "сырыми" данными и исправлено направление фрезеровки "Профиль" и "Пакет".
Прежде чем писать о багах проверьте, является ли ваша версия последней!
Программа G2G (фрезеровка из гербера, производство ПП на ЧПУ) https://github.com/XRay3D/GERBER_X2/releases
Краткая справка по ^: https://www.youtube.com/watch?v=zihGkOE ... W2vJPz4AQQ
Аватара пользователя
X-Ray
Мастер

Сообщения: 275
Зарегистрирован: 04 фев 2016, 23:06
Репутация: 130
Медальки:
Настоящее имя: Дамир

Re: Grber2GCode

Сообщение X-Ray » 09 апр 2019, 17:56

Исправлена логика "Пaкета", если есть внешний контур, то за ним не создаётся фрезеровка.
+ увеличена скорость загрузки "тяжёлых" файлов на порядок.

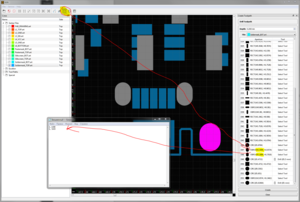

Grber2GCode (фрезеровка печатных плат на ЧПУ) Снимок.PNG
Прежде чем писать о багах проверьте, является ли ваша версия последней!
Программа G2G (фрезеровка из гербера, производство ПП на ЧПУ) https://github.com/XRay3D/GERBER_X2/releases
Краткая справка по ^: https://www.youtube.com/watch?v=zihGkOE ... W2vJPz4AQQ
Аватара пользователя
X-Ray
Мастер

Сообщения: 275
Зарегистрирован: 04 фев 2016, 23:06
Репутация: 130
Медальки:
Настоящее имя: Дамир

Re: Grber2GCode

Сообщение X-Ray » 10 апр 2019, 11:06

X-Ray писал(а):+ увеличена скорость загрузки "тяжёлых" файлов на порядок.

После тщательной проверки оказалось что оптимизация не для всех файлов хороша.
Прежде чем писать о багах проверьте, является ли ваша версия последней!
Программа G2G (фрезеровка из гербера, производство ПП на ЧПУ) https://github.com/XRay3D/GERBER_X2/releases
Краткая справка по ^: https://www.youtube.com/watch?v=zihGkOE ... W2vJPz4AQQ
Аватара пользователя
X-Ray
Мастер

Сообщения: 275
Зарегистрирован: 04 фев 2016, 23:06
Репутация: 130
Медальки:
Настоящее имя: Дамир

Re: Grber2GCode

Сообщение maga_ges » 10 апр 2019, 13:50

А как сохранить получившийся результат, никак не понял.
Аватара пользователя
maga_ges
Кандидат

Сообщения: 86
Зарегистрирован: 02 июн 2017, 02:01
Репутация: 16
Настоящее имя: Магомед

Re: Grber2GCode

Сообщение X-Ray » 10 апр 2019, 14:29

maga_ges писал(а):А как сохранить получившийся результат, никак не понял.

Мне кажется, что не у всех на мышах есть правая кнопка. Пожалуйста убедите меня в обратном.
Прежде чем писать о багах проверьте, является ли ваша версия последней!
Программа G2G (фрезеровка из гербера, производство ПП на ЧПУ) https://github.com/XRay3D/GERBER_X2/releases
Краткая справка по ^: https://www.youtube.com/watch?v=zihGkOE ... W2vJPz4AQQ
Аватара пользователя
X-Ray
Мастер

Сообщения: 275
Зарегистрирован: 04 фев 2016, 23:06
Репутация: 130
Медальки:
Настоящее имя: Дамир

Re: Grber2GCode

Сообщение N1X » 10 апр 2019, 20:15

Иногда очевидное действие может не прийти в голову, это не объяснимо, просто вот не приходит вариант в голову и всё ... Не думаю, что стоит стебаться по этому поводу...
maga_ges писал(а): как сохранить

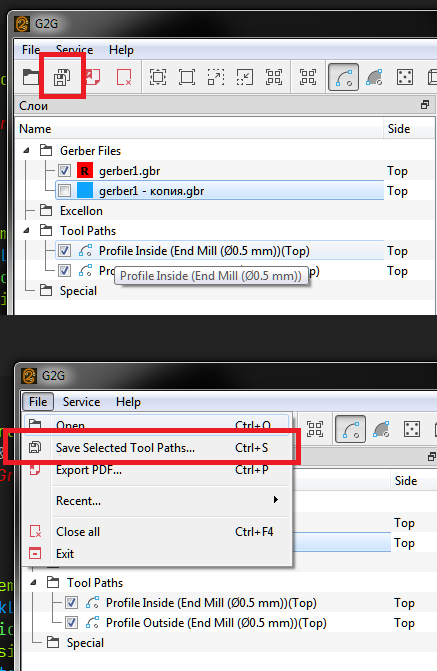

Правой клавишей по нужной траектории в дереве
Аватара пользователя
N1X
Мастер

Сообщения: 3454
Зарегистрирован: 16 фев 2015, 21:19
Откуда: Беларусь, Гомель
Репутация: 1577
Настоящее имя: Владимир

Re: Grber2GCode

Сообщение X-Ray » 13 апр 2019, 03:12

Добавлена кнопка для сохранения всех выделенных программ разом, а то народ всё время спрашивает. Исправлены прямоугольные пады. Улучшена логика обработки "сырых" векторов.

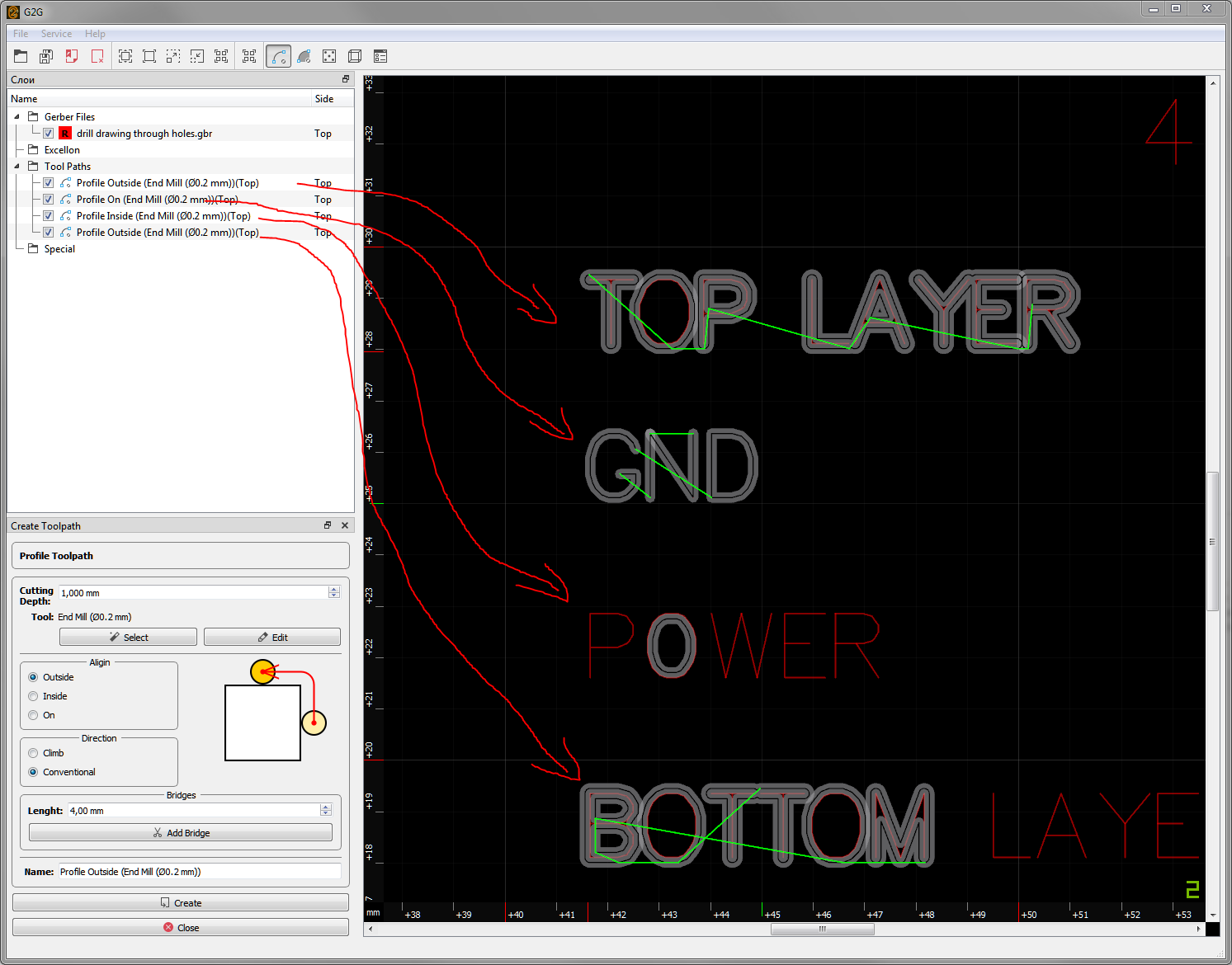

Grber2GCode (фрезеровка печатных плат на ЧПУ) Безымянный.png

Шелкографию теперь делать удобнее. И обрезать плату по контуру.

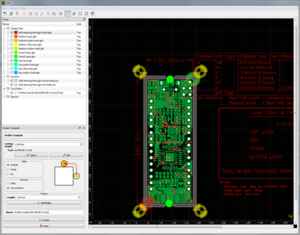

Grber2GCode (фрезеровка печатных плат на ЧПУ) Снимок.PNG

Контур состоит из разрозненных прямых из чертежа, но выбрав необходимые всё вышло.
Grber2GCode (фрезеровка печатных плат на ЧПУ) Снимок.PNG
Прежде чем писать о багах проверьте, является ли ваша версия последней!
Программа G2G (фрезеровка из гербера, производство ПП на ЧПУ) https://github.com/XRay3D/GERBER_X2/releases
Краткая справка по ^: https://www.youtube.com/watch?v=zihGkOE ... W2vJPz4AQQ
Аватара пользователя
X-Ray
Мастер

Сообщения: 275
Зарегистрирован: 04 фев 2016, 23:06
Репутация: 130
Медальки:
Настоящее имя: Дамир

Re: Grber2GCode

Сообщение X-Ray » 13 апр 2019, 20:09

N1X писал(а):А еще такой вопрос, а со слотовыми отверстиями не планируется работа?

Добавлена поддержка слотов!!!
Ура товарищи!!! Можно откладывать бубны.

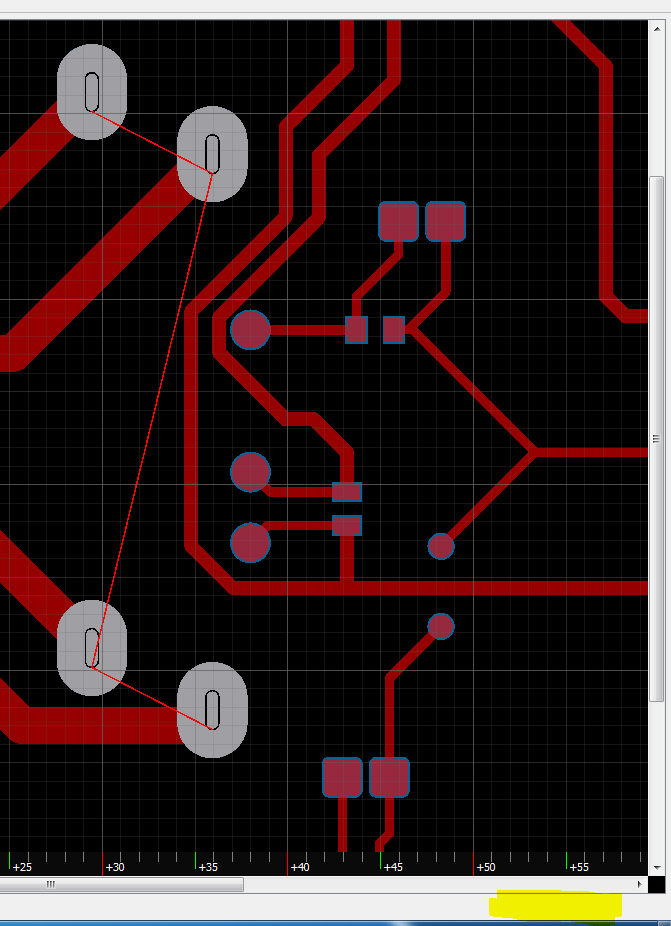

Grber2GCode (фрезеровка печатных плат на ЧПУ) Снимок.PNG

Grber2GCode (фрезеровка печатных плат на ЧПУ) Снимок2.PNG

Или в лоб, но через сверловки всё же удобнее.
Grber2GCode (фрезеровка печатных плат на ЧПУ) Снимок.PNG
Прежде чем писать о багах проверьте, является ли ваша версия последней!
Программа G2G (фрезеровка из гербера, производство ПП на ЧПУ) https://github.com/XRay3D/GERBER_X2/releases
Краткая справка по ^: https://www.youtube.com/watch?v=zihGkOE ... W2vJPz4AQQ
Аватара пользователя
X-Ray
Мастер

Сообщения: 275
Зарегистрирован: 04 фев 2016, 23:06
Репутация: 130
Медальки:
Настоящее имя: Дамир
